Преобразователи термоэлектрические СТ-ТС
| Номер в ГРСИ РФ: | РБ 03 10 6485 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Euromisure S.a.s.", Италия |
|
Описание типа РБ 03 10 6485 18 [2018-03-02]
rb-03-10-6485-18_2018-03-02.pdf
|
Скачать |
Преобразователи термоэлектрические СТ-ТС (далее - преобразователи) предназначены для измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6485 18 |
| Наименование | Преобразователи термоэлектрические СТ-ТС |
| Год регистрации | 2018 |
| Номер сертификата | 11524 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | фирма "Euromisure S.a.s.", Италия (IT) |
Производитель / Заявитель
фирма "Euromisure S.a.s."
Адрес: Via G. Borghisani, 4, 26035 Pieve S. Giacomo Cremona
Контакты: +39-0372-640411
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002. |
Поверители
Скачать
|
Описание типа РБ 03 10 6485 18 [2018-03-02]
rb-03-10-6485-18_2018-03-02.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические СТ-ТС (далее - преобразователи) предназначены для измерения температуры жидких и газообразных сред.
Область применения: энергетика, металлургия, машиностроение, предприятия химической, нефтяной, газовой, фармацевтической, пищевой и других отраслей промышленности.
Описание
Принцип действия преобразователей термоэлектрических СТ-ТС (в дальнейшем -преобразователь) основан на преобразовании тепловой энергии в термо-ЭДС термопары при наличии разности температур между горячим спаем и свободными концами. Термоэлектроды на одном конце соединены гальваническим способом и образуют горячий спай (термопару). Свободные концы подсоединены к головке с контактными клеммами.
Преобразователь состоит из термопары, изолированной керамическими трубками, и помещенной в защитную арматуру. Защитная арматура представляет собой трубу, завальцованную с одного конца. Материалом трубы может быть углеродистая сталь, нержавеющая жаропрочная сталь, керамика или комбинация стали и керамики.
Преобразователи выпускаются во взрывозащищенном исполнении с маркировкой 0ExiallCT6; IExdllCT6.
Преобразователи имеют различные модели, отличающиеся количеством термопар (1 или 2), типом термопары, диапазоном измеряемых температур, конструктивным исполнением:
- с одной термопарой типа К;
- с двумя термопарами типа К;
- с термопарой типа R (серийные номера: 20-003, 20-004-1,20-004-2, 20-004-3).
Внешний вид преобразователей представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

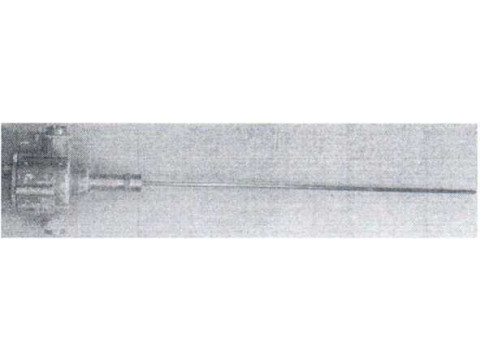

Рисунок 1. Внешний вид преобразователей термоэлектрических СТ-ТС
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей
приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Тип термопары по ГОСТ 6616-94 |
К, R |
|
Диапазоны измерения температуры, °C, для термопар типа: - К (с одной термопарой) - К (с двумя термопарами) - R |
от 0 до 900 от 0 до 1100 от 300 до 1200 |
|
Пределы допускаемого отклонения от НСХ для гермопар типа: - К, класс 1 - К, класс 2 - R, класс 1 - R, класс 2 |
±1,5 °C (в диапазоне от 0 °C до 375 °C) ±0,004t1) (в диапазоне свыше 375 °C до 1100 °C) ±2,5 °C (в диапазоне от 0 °C до 333 °C) ±0,0075t1) (в диапазоне свыше 333 °C до 1100 °C) ±1,0 °C (в диапазоне от 0 °C до 1100 °C) ±(1,0+0,003-(t1)-1100)) (в диапазоне свыше 1100 °C до 1200 °C) ±1,5 °C (в диапазоне от 0 °C до 600 °C) ±0,0025t1> (в диапазоне свыше 600 °C до 1200 °C) |
|
Длина монтажной части, мм |
от 100 до 6000 |
|
Диаметр монтажной части, мм |
от 3 до 63 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP66 |
|
Условия эксплуатации преобразователей: - температура окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 40 до плюс 60 до 100 |
|
' значение измеряемой температуры, °C | |
CI
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки преобразователей представлен в таблице 2.
Таблица 2
Наименование
Преобразователь термоэлектрический СТ-ТС
Паспорт (1 экз. на партию)
Количество
1 шт.
1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Euromisure S.a.s.", Италия.
ГОСТ 6616-94 "Преобразователи термоэлектрические. Общие технические условия".
ГОСТ 8.338-2002 "Государственная система обеспечения единства измерений.
Преобразователи термоэлектрические. Методика поверки".
Преобразователи термоэлектрические СТ-ТС соответствуют требованиям
ЗАКЛЮЧЕНИЕ технической документации фирмы "Euromisure S.a.s.", Италия, ГОСТ 6616-94.
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
