Регистраторы технологические КП-1Е, КП-140Е
Номер в ГРСИ РФ: | РБ 03 10 6011 20 |
---|---|
Раздел: | Средства измерений температурных и теплофизических величин [10] |
Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Регистраторы технологические КП-1Е, КП-140Е (далее по тексту - КП-1Е, КП-140Е или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 10 6011 20 |
Наименование | Регистраторы технологические КП-1Е, КП-140Е |
Год регистрации | 2020 |
Номер сертификата | 13620 |
Дата регистрации | 2020-07-30 |
Срок действия | 2024-06-17 |
Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Методика поверки | Поверка проводится по документу НКГЖ.411124.007 МП (2014 г.). |
Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР" (аттестат аккредитации - № RA.RU. 311317, шифр поверительного клейма - ВСП) (НТК № 05-16). |
Поверители
Скачать
Описание типа РБ 03 10 6011 20 [2016-10-03]
rb-03-10-6011-20_2016-10-03.pdf
|
Скачать | ||
Описание типа РБ 03 10 6011 20 [2021-01-19]
rb-03-10-6011-20_2021-01-19.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы технологические КП-1Е, КП-140Е (далее по тексту - КП-1Е, КП-140Е или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление.
Описание
Принцип действия КП-1Е, КП-140Е основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На табло КП-1Е, КП-140Е и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы КП-1Е, КП-140Е. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
КП-1Е, КП-140Е являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации КП-1Е, КП-140Е производится как с кнопочной клавиатуры, так и с помощью внешнего программного обеспечения (ПО). Связь прибора с компьютером осуществляется по интерфейсу RS-485 с использованием протокола обмена MODBUS RTU, по интерфейсу USB.
КП-1Е, КП-140Е обеспечивают формирование архива, содержащего массив измеренных значений, состояний реле, даты и времени записи. Копирование созданного архива происходит автоматически при установке в КП-1Е, КП-140Е USB-флэш карты. Обработка скопированного архива данных производится на компьютер с помощью ПО (Data View Studio).
В состав КП-IE, КП-140Е входят встроенные источники напряжения (24 В или 36 В), предназначенные для питания первичных преобразователей с выходным унифицированным сигналом постоянного тока.
В состав КП-1Е, КП-140Е входят преобразователи встроенные измерительные (ПВИ), преобразующие измеряемую величину в унифицированные выходные сигналы и напряжения.
Приборы выпускаются в двух о£невиьБ<модификациях: КП-1Е и КП-140Е, различающихся по конструктивному испо^ефйю* Модификации КП-1Е, КП-140Е имеют исполнения: общепромышленное (КП-11^.КП^340Е),Повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (КП-1ЕАдау140ЕАГ\
Фотографии общего вида бргистра^Фг^^ ^зюлргических представлены на рисунках 1 и
z.. СОГЛАСОВАНО^!/^ ЮРИСКОНСУЛЬТ^^ Казенникова Е В |
ЙГ117* рЬ ® 2 1 Н»л JZ Ф o'// / О .г I! ХРАНИТСЯ =теггнпп «элемер» [\( Ju /1ЕН2019 |

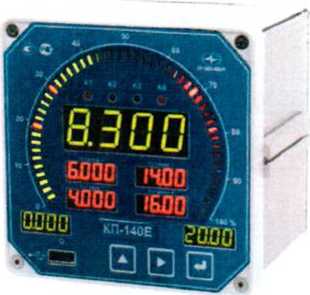

Рис.2 КП-140Е

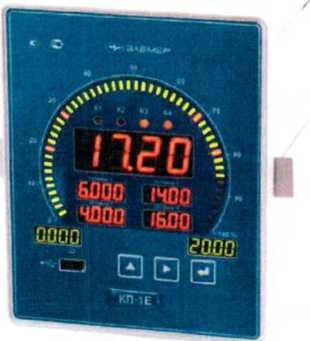

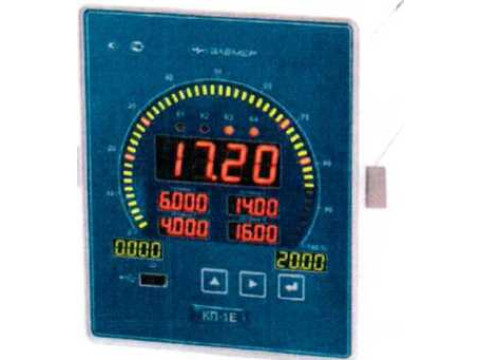

Рис.1 КП-1Е
Программное обеспечение
В КП-1Е, КП-140Е предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в КП-1Е, КП-140Е метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия КП-1Е, КП-140Е с компьютером, не оказывает влияния на метрологические характеристики КП-1Е, КП-140Е. Внешнее ПО служит для конфигурирования, получения данных измерений и архивных данных в процессе эксплуатации КП-1Е, КП-140Е. Конфигурирование включает установку типа сигнала, установку параметров светодиодных и шкального индикаторов, даты и времени. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КП-1Е, КП-140Е и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (не ниже) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО «MODBUSconfig» НКГЖ.411919.010 |
Ver.2.01.0003 |
01.0003 |
4ЕЗА9Н |
CRC-32 |
Технические характеристики
Основные метрологические характеристики с учетом конфигураций КП-1Е, КП-140Е соответствуют указанным в таблице 2.
Таблица 2 - Основные метрологические характеристики КП-1Е, КП-140Е
Измеряема величина |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, %, для индекса заказа |
Тип первичного преобразователя (входные сигналы) | |
А |
В | |||
Температура, °C |
от минус 50 до плюс 200 |
±(0,15+(*)) |
±(0,25+(*)) |
50М, 53М('”’, 50П, 46П |
от минус 50 до плюс 200 |
±(0,1 +(ф)) |
±(0,2+Г)) |
100М, 100П, Pt 100 | |
от минус 100 до плюс 600; от минус 200 до плюс 600 |
±(0,1+(*))(’*) |
ДОД+^Р |
50П, 46П, 100П, PtlOO | |
от минус 50 до плюс 180 |
±(0,1+(*)) |
Д0Д+(‘)) |
Nil 00 | |
Температура, °C |
от минус 50 до плюс 1100 |
±(0,15+(*') |
±(0,25+(*>) |
ТЖК (J) |
от минус 50 до плюс 600 |
ТХК (L) | |||
от минус 50 до плюс 1300 |
ТХА (К) | |||
от 0 до плюс 1700 |
±(0,25+(*}) |
±(0,5+(‘}) |
ТПП (R) | |
от 0 до плюс 1700 |
ТПП (S) | |||
от плюс 300 до плюс 1800 |
±(0,15+(’)) |
±(0,25+(*>) |
ТПР (В) | |
от 0 до плюс 2500 |
ТВР (А-1) | |||
от 0 до плюс 1800 |
ТВР (А-2) | |||
от 0 до плюс 1800 |
ТВР (А-3) | |||
от минус 50 до плюс 1000 |
±(о,15+(’)) |
±(0Д5+(*)) |
ТХКн (Е) | |
от минус 50 до плюс 400 |
ТМКн (Т) | |||
от минус 50 до плюс 1300 |
ТНН (N) | |||
Ток, мА |
0+5 |
±(o,i+tV) |
дод+(Ж)Г> |
унифицированные сигналы силы и напряжения постоянного тока |
4+20 |
±(0,075+(*}) |
±(0,15+(Ф)) | ||
0+20 | ||||
Напряжение, мВ |
0+75 |
ifO,!^**) |
±(0,2+п) | |
0+100 | ||||
Напряжение, В |
0-10 | |||
Сопротивление, Ch |
0-320 |
сопротивление |
Примечания:
** Одна единица последнего разряда, выраженная в процентах от диапазона измерений. За исключением поддиапазона (-50.. .+200) °C.
(***> Диапазон измерений (-50.. .+180) °C.__________
Пределы допускаемой дополнительной погрешности приборов для конфигурации с ТП, вызванной изменением температуры их свободных концов:
Пределы допускаемой дополнительной погрешности, вызванной изменением
температуры окружающего воздуха на 10 °C от нормальной плюс 20±5 °C, %:
Потребляемая мощность при напряжении 220 В, В-А, не более:
Пределы допускаемой основной погрешности срабатывания сигнализации, %:
Пределы допускаемой основной погрешности ПВИ, %: ±(к|у| + 0,2),
где: у - предел основной приведенной погрешности по таблице 2,
к - коэффициент, равный отношению диапазона измерений к диапазону преобразования ПВИ, при сопротивлении нагрузки Rh = 2 кОм для выходов 0...5 мА и 0...10 В и Rh = 0,5 кОм для выхода 4.. .20 мА.
Габаритные размеры, мм, не более: передняя панель (для КП-1Е) 160x200;
передняя панель (для КП-140Е) 144x144;
монтажная глубина 170;
корпус 136x136
Масса, кг, не более: 1,8 (КП-1Е); 1,5 (КП-140Е)
Средняя наработка на отказ
(в зависимости от исполнения приборов), ч, не менее: 30000 (60000)
Средний срок службы
(в зависимости от исполнения приборов), лет, не менее: 10 (15)
Рабочие условия эксплуатации:
- диапазон рабочих температур окружающего воздуха
(в зависимости от исполнения приборов),°C: от минус 25 до плюс 50,
от минус 10 до плюс 50;
- атмосферное давление, кПа 84... 106,7;
- относительная влажность при температуре 30 °C и ниже, %, не более 95
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.007РЭ и паспорт НКГЖ.411124.007ПС - типографским способом.
Комплектность
Комплектность КП-1Е, КП-140Е приведена в таблице 3. Таблица 3 - Комплектность
№ п.п. |
Наименование |
Обозначение |
Кол-во |
Примечание |
1 |
Регистратор технологический КП-1Е КП-140Е |
НКГЖ.411124.007 НКГЖ.411124.007-01 |
1 шт. 1 шт. |
Модификация и исполнение - в соответствии с заказом [I 1 -JrtS*** |
2 |
Комплект монтажных частей КП-1Е КП-140Е |
НКГЖ.411911.057 НКГЖ.411911.058 |
1 компл. 1 компл. | |
3 |
Комплект программного обеспечения |
НКГЖ.411919.010 |
1 компл. | |
4 |
Руководство по эксплуатации |
НКГЖ.411124.007РЭ |
1 экз. | |
5 |
Паспорт |
НКГЖ.411124.007ПС |
1 экз. | |
6 |
Методика поверки |
НКГЖ.411124.007МП |
1 экз. |
Поверка
осуществляется по документу НКГЖ.411124.007МП «Регистраторы технологические КП-1Е, КП-140Е». Методика поверки», утвержденному ФГУП «ВНИИМС» 18.04.2014 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»: диапазон воспроизведения сигналов ТС: минус 200...600 °C, ПГ: ±(0,03...0,08) °C; диапазон воспроизведения температуры ТП: минус 210...2500 °C, ПГ: ±(0,3...2,5) °C; диапазон воспроизведения и измерений силы постоянного тока: 0...25 мА, ПГ: ±(10'4Т+1) мкА; диапазон воспроизведения и измерений напряжения: минус 10... 100 мВ, ПГ: ±(7-lO<'-0U0 +3) мкВ; диапазон воспроизведения напряжения: 0...12 В, ПГ: ±3 мВ; диапазон измерений напряжения: 0...120 В, ПГ: ±(12,5-10 s-[3U(2 +5) мВ.
Сведения о методах измерений
содержатся в руководстве по эксплуатации НКГЖ.411124.007РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ТУ 4226-116-13282997-2013 Регистраторы технологические КП-1Е, КП-140Е. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление деятельности в области использования атомной энергии; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
