Регистраторы технологические КС-1Е, КС-2Е
| Номер в ГРСИ РФ: | РБ 03 10 6010 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Регистраторы технологические КС-IE, КС-2Е (далее по тексту - К.С-1Е, КС-2Е или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6010 20 |
| Наименование | Регистраторы технологические КС-1Е, КС-2Е |
| Год регистрации | 2020 |
| Номер сертификата | 13621 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-06-17 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по документу НКГЖ.411124.008 МП (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР" (аттестат аккредитации - № RA.RU.311317, шифр поверительного клейма - ВСП) (НТК № 05-16). |
Поверители
Скачать
|
Описание типа РБ 03 10 6010 20 [2016-10-03]
rb-03-10-6010-20_2016-10-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6010 20 [2021-01-19]
rb-03-10-6010-20_2021-01-19.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы технологические КС-IE, КС-2Е (далее по тексту - К.С-1Е, КС-2Е или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление.
Описание
Принцип действия КС-IE, КС-2Е основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На цветном мониторе К.С-1Е, КС-2Е и на экране монитора компьютера отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы К.С-1Е, КС-2Е. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
КС-IE, КС-2Е являются микропроцессорными, аналого-цифровыми показывающими и регистрирующими измерительными приборами, которые конфигурируются по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клавиатуры, по последовательному интерфейсу RS-485 или с USB Flash card (далее - USB-карта) с сохранением параметров конфигурации при отключении К.С-1Е, КС-2Е от сети питания.
КС-IE, КС-2Е могут иметь один или три канала измерения и записи различных физических величин. Одноканальные КС-IE, КС-2Е оснащены одним аналоговым входом (АЦП) измерения и записи различных физических величин, одним каналом токового выхода (ПВИ) и четырьмя реле сигнализации. Трехканальные К.С-1Е, КС-2Е оснащены соответственно тремя аналоговыми входами (АЦП), тремя каналами токовых выходов (ПВИ) и двенадцатью реле сигнализации. Все каналы ввода-вывода имеют гальваническую развязку относительно корпуса и между собой.
Измерительные каналы К.С-1Е, КС-2Е предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0...5, 0...20 или 4...20 мА, с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока до 0...100 мВ, 0.. .75 мВ и 0... 10 В (диапазон 0... 10 В реализуется только при наличии внешних делителей) и сопротивления постоянного тока до 320 Ом.
Приборы выпускаются в двух основных модификациях: КС-IE и КС-2Е, различающихся по конструктивному исполнении^^ЙодификациЯчКС-1Е, КС-2Е имеют исполнения: общепромышленное (КС-IE, КС-2Е), Повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (КС-1ЕА, КС-2Е^^вз]рьщозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (КС-1 ЕЕх, КС-ЗДВх)./ □ ® | [ I
Фотографии общего вида регистраторов технологических представлены на рисунках;! и 2. ОРИГИНАЛ
в ооонпп-элемеХ^ШЗиоисуш (
2 4 ДЕИ да £ а
Рис.2 КС-2Е

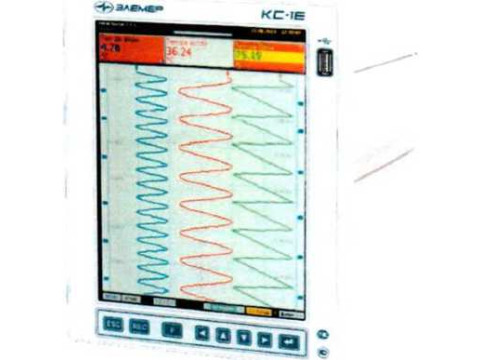

Рис.1 КС-1Е
Программное обеспечение
В КС-IE, КС-2Е предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в КС-IE, КС-2Е метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия КС-IE, КС-2Е с компьютером, не оказывает влияния на метрологические характеристики КС-IE, КС-2Е. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации КС-IE, КС-2Е. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КС-IE, КС-2Е и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (не ниже) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО «РМТ config» |
Ver.2.1.0013 |
1.0013 |
210ВВ8С8 |
И / \ |
Технические характеристики
Основные метрологические характеристики с учетом конфигураций КС-IE, КС-2Е соответствуют указанным в таблице 2.
Таблица 2 - Основные метрологические характеристики КС-IE, КС-2Е__________________
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, %, для индекса заказа |
Тип первичного преобразователя |
В соответствии с ГОСТ | |
|
А |
В | ||||
|
Температура |
-50+200 °C |
±(0,15 + (*>) |
±(0,25 +(+)) |
50М, 53М, 50П, 46П |
6651-2009 |
|
±(0,1 +(*>) |
±(0,2 + (*>) |
100М, 100П, PtlOO | |||
|
-100+600 °C -200+600 °С(***) |
±(0,1 + <*>)<**’ |
±(0,2 + <*>)<**’ |
50П, 100П, PtlOO | ||
|
-50+1100 °C |
±(0,15 + (*)) |
±(0,25 +(ф)) |
T)KK(J) |
Р 8.585-2001 | |
|
-50+600 °C |
ТХК (L) | ||||
|
-50+1300 °C |
ТХА(К) | ||||
|
0+1700 °C |
ТПП (R) | ||||
|
0+1700 °C |
ТПП (S) | ||||
|
+ЗОО++18ОО°C |
ТПР (В) | ||||
|
0+2500 °C |
ТВР (А-1) | ||||
|
-50+400 °C |
ТМКн (Т) | ||||
|
-40+1300 °C |
ТНН (N) | ||||
|
Ток |
0+5 мА |
±(0,1 +w) |
±(0,2 + (*}) |
с унифици-рованным выходным сигналом |
26.011-80 |
|
4+20 мА 0+20 мА |
±(0,075 + (*>) |
±(0,15+ (*)) | |||
|
Напряжение |
0+75 мВ 0+100 мВ |
±(0,1 +(*>) |
±(0,2 +(*>) | ||
|
0+10В |
±(0,15 + (*)) |
±(0,25 +(#)) | |||
|
Сопротивление |
0+320 Ом |
±(0,1 +(*)) |
±(0,2 + (*}) | ||
* Одна единица последнего разряда, выраженная в процентах от диапазона измерений. За исключением поддиапазона (-50+200) °C.
(* * *) ц0 0ТдельноМу заказу.
Пределы допускаемой дополнительной погрешности КС-IE, КС-2Е для конфигурации с
ТП, вызванной изменением температуры их свободных концов:
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °C от нормальной плюс 20±5 °C, %:
Потребляемая мощность, В-А, не более:
Пределы допускаемой основной погрешности срабатывания сигнализации, %:
Пределы допускаемой основной погрешности ПВИ: ±(к| уо|-Ю,2) %,
где: уо~ предел основной приведенной погрешности из таблицы 2;
к - коэффициент, равный отношению диапазона измерений к диапазону преобразования ПВИ, при сопротивлении нагрузки RH = 2 кОм для выхода 0+5 мА и
|
RH = 0,4 кОм для выходов 0+20 мА, 4+20 мА. Питание КС-IE, КС-2Е осуществляется: - от сети переменного тока с частотой, Гц: и напряжением, В: при номинальном напряжении, В: - от резервного источника питания, В: |
50±1 от 130 до 24-9 '°Ж?й8енный Реестр) 11 \ ‘варений / II U блики Беларусь / Н \Дла Дшдиатов/ /1 |
Габаритные размеры и масса соответствуют приведенным в таблице 3.
Таблица 3 - Габаритные размеры и масса
|
Шифр модификации |
Размеры экрана |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
|
дюйм |
мм |
передняя панель |
монтажная глубина |
вырез в щите | ||
|
КС-1Е |
8 |
170,4x127,8 |
217x172 |
205 |
192x155 |
3,5 |
|
202,5 |
138x138 | |||||
|
КС-2Е |
10 |
211,2x158,4 |
320x240 |
203 |
138x138 |
5 |
Средняя наработка на отказ
(в зависимости от исполнения приборов), ч, не менее: 30000 (60000)
Средний срок службы
(в зависимости от исполнения приборов), лет, не менее: 10 (15)
Рабочие условия эксплуатации:
- диапазон рабочих температур окружающего воздуха
(в зависимости от исполнения приборов),°C: от 0 до плюс 50,
от минус 10 до плюс 50;
- атмосферное давление, кПа 84... 106,7;
- относительная влажность при температуре 30 °C и ниже, %, не более 95
Маркировка взрывозащиты [ExiaJIIC.
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.008РЭ и паспорта НКГЖ.411124.008ПС, НКГЖ.411124.008-01ПС - типографским способом.
Комплектность
Комплектность КС-IE, КС-2Е приведена в таблице 4. Таблица 4 - Комплектность
|
№ п.п. |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Регистратор технологический КС-1Е КС-2Е |
НКГЖ.411124.008 НКГЖ.411124.008-01 |
1 шт. 1 шт. |
Модификация и исполнение - в соответствии с заказом |
|
2 |
Комплект монтажных частей КС-1Е КС-2Е |
НКГЖ.411911.055 НКГЖ.411911.056 |
1 компл. 1 компл. | |
|
3 |
Комплект инструмента и принадлежностей КС-1Е КС-2Е |
НКГЖ.411914.057 НКГЖ.411914.058 |
1 компл. 1 компл. | |
|
4 |
Комплект программного обеспечения |
НКГЖ.411919.003 |
1 компл. | |
|
5 |
Руководство по эксплуатации |
НКГЖ.41 И 24.008РЭ |
1 экз. | |
|
6 |
Паспорт КС-1Е КС-2Е |
НКГЖ.41 И 24.008ПС НКГЖ.411124.008-01ПС |
1 экз. 1 экз. | |
|
7 |
Методика поверки |
НКГЖ.411124.008МП |
1 экз. |
Поверка осуществляется по документу НКГЖ.411124.008МП «Регистраторы технологические КС-1Е, КС-2Е». Методика поверки», утвержденному ФГУП «ВНИИМС» 27.05.2014 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»: диапазон воспроизведения сигналов ТС: минус 200...600 °C, ПГ: ±(0,03...0,08) °C; диапазон воспроизведения температуры ТП: минус 210...2500 °C, ПГ: ±(0,3...2,5) °C; диапазон воспроизведения и измерений силы постоянного тока: 0...25 мА, ПГ: ±(10'41+1) мкА; диапазон воспроизведения и измерений напряжения: минус 10... 100 мВ, ПГ: ±(7-10'5-[2U[3 +3) мкВ; диапазон воспроизведения напряжения: 0...12 В, ПГ: ±3 мВ; диапазон измерений напряжения: 0...120 В, ПГ: ±(12,5-10'5-13ий +5) мВ.
Сведения о методах измерений
содержатся в руководстве по эксплуатации НКГЖ.411124.008РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСП. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ТУ 4226-123-13282997-2014 Регистраторы технологические КС-IE, КС-2Е. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление деятельности в области использования атомной энергии; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
