Счетчики-расходомеры массовые "ЭМИС-МАСС 260"
| Номер в ГРСИ РФ: | РБ 03 07 4911 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "ЭЛЕКТРОННЫЕ И МЕХАНИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (ЭМИС), г. Челябинск |
Счетчики-расходомеры массовые "ЭМИС-МАСС 260” (далее - счетчик-расходомер) предназначены для измерений массового расхода, массы, температуры, плотности, объемного расхода, объема жидкостей и газов в потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4911 20 |
| Наименование | Счетчики-расходомеры массовые "ЭМИС-МАСС 260" |
| Год регистрации | 2020 |
| Номер сертификата | 13623 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-12-27 |
| Получатель сертификата | ЗАО "ЭМИС", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "ЭМИС"
Адрес: пр. Ленина, 3, офис 308, 454007, г. Челябинск,
Контакты: (351) 729-99-12, факс 729-99-13; sales@emis-kip.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Счетчики-расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения (поверочная среда - вода) на эталонных расходомерных установках: для классов точности 0,1 и 0,15: в диапазоне расходов жидкостей до 400 м^3/ч и Ду до 100 мм на базе РУП "ПО "Белоруснефть" (г. Речица); для классов точности 0,25 и 0,5: в диапазоне расходов жидкостей до 1000 м^3/ч и Ду до 200 мм на базе ЧПТУП "Дойлид-С" (г.Молодечно) (НТК №13-15). Временно, до создания эталонной базы в Республике Беларусь, рекомендуется признавать результаты первичной поверки при выпуске из производства и периодической поверки (метрологически необеспеченных счетчиков-расходомеров) на эталонных расходомерных установках в аккредитованных поверочных лабораториях или иных поверочных лабораториях специалистами государственной метрологической службы Республики Беларусь (при условии обеспечения диапазона измерений и запаса по точности не менее 1/3). |
| Методика поверки | Поверку проводить по ЭМ-260.000.000.000.01 МП с изменением №2 (утвержденной в 2019 г.). |
| Признание поверки | Первичная при выпуске из производства проводимая методом непосредственного сличения (поверочная среда - вода) на эталонной расходомерной установке: ОАО "Самара-нефтехимавтоматика" (номер реестра - №1017, шифр поверительного клейма - БПЦ)(НТК №08-12). Периодическая (метрологически необеспеченных исполнений): классов точности 0,1 и 0,15 в диапазоне расходов жидкостей свыше 400 м^3/ч и Ду свыше 100 мм, классов точности 0,25 и 0,5 в диапазоне расходов жидкостей свыше 1000 м^3/ч и Ду свыше 200 мм, проводимой методом непосредственного сличения (поверочная среда - вода) на эталонной расходомерной установке ОАО "Самаранефтехимавтоматика" (номер реестра - №1017, шифр поверительного клейма - БПЦ)(НТК №13-15). Первичная и периодическая: Челябинский ЦСМ (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма-ГА); ВНИИР (аттестат аккредитации - №RA.RU.311285, шифр поверительного клейма- З)(НТК №07-20). |
Поверители
Скачать
|
Описание типа РБ 03 07 4911 20 [2016-05-19]
rb-03-07-4911-20_2016-05-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4911 20 [2020-10-14]
rb-03-07-4911-20_2020-10-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4911 20 [2012-07-31]
rb-03-07-4911-20_2012-07-31.pdf
|
Скачать |
Описание типа
Назначение
Счетчики-расходомеры массовые "ЭМИС-МАСС 260” (далее - счетчик-расходомер) предназначены для измерений массового расхода, массы, температуры, плотности, объемного расхода, объема жидкостей и газов в потоке.
Описание
Принцип действия счетчиков-расходомеров при измерении массового расхода основан на использовании кориолисовых сил. действующих на поток среды, двигающейся по петле трубопровода. который колеблется с постоянной частотой, задаваемой с помощью генератора колебаний. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и. как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.
Принцип действия счетчиков-расходомеров при измерении плотности основан на изменении собственной частоты колебаний петли трубопровода при изменении массы, вызванном изменением плотности измеряемой среды.
Счетчики-расходомеры не имеют вращающихся частей, результаты измерений не зависят от плотности, наличия твердых частиц, режимов протекания измеряемой среды и направления потока (прямое или обратное). Влияние отклонения температуры и давления измеряемой среды от температуры и давления калибровки может быть скомпенсировано электронным преобразователем.
Счетчики-расходомеры состоят из датчика (первичного преобразователя), который устанавливается в разрыв трубопровода, и электронного преобразователя (далее - преобразователь). Счетчики-расходомеры имеют следующие исполнения:
- по присоединению электронного блока: интегральное исполнение (преобразователь смонтирован непосредеiвепио на датчике) и дистанционное исполнение (исполнение "Д" преобразователь соединяется с датчиком электрическим кабелем).
- но типу первичною преобразователя: стандартное и компактное ("К”):
- ио типу электроники: стандартное и расширенное (исполнение "У” с возможностью подключения датчика давления):
- по метрологическим характеристикам токовою выхода: стандартное и исполнение
ТА".
Преобразователь в зависимости от его конфигурации обеспечивает обработку сигналов с датчика, вычисление объёмного расхода, интегрирование данных массового и объемного расхода (функция счетчика), отображение показаний на индикаторе и формирует аналоговый токовый. частотно-импульсный и цифровые выходные сигналы.
При внесении в электронный преобразователь данных о плотности газа в стандартных условиях, счетчик-расходомер выполнят пересчет объемного расхода газа, приведенного к стандарта ым уело в и я м.

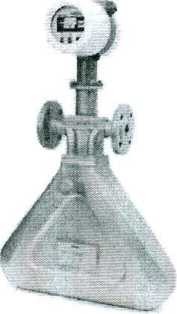

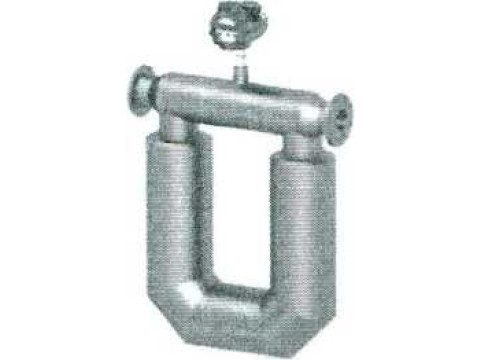

Общий вид счетчиков-расходомеров различных исполнений показаны на рисунке 1. место пломбировки от несанкционированного досп на показано на рисунке 2.
Интегральное исполнение счетчика-расходомера
Дистанционное исполнение счетчика-
расходомера
Стандартное исполнение с четч и ка-рас х о дом ера DN25-DN300
Стандартное исполнение счетчика-расходомера DN 10-DN 15
Компактное исполнение счетчика-расходомера
DN10-DN300
Рисунок 1 - Общий вид счетчиков-расходомеров "ЭМИС-МАСС 260" разных исполнений

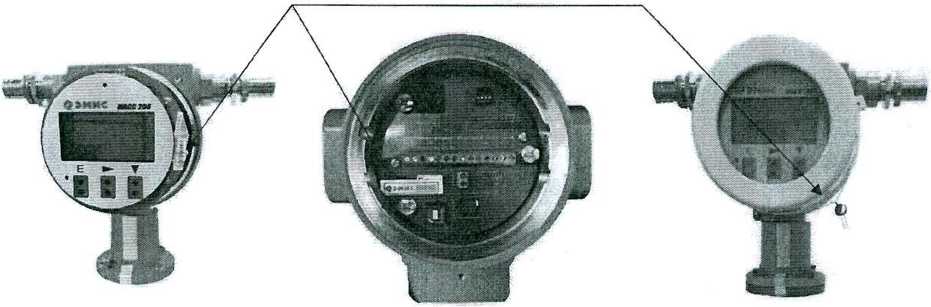

Место пломбировки
Рисунок 2 - Варианты пломбировки счетчиков-расходомеров "ЭМИС-МАСС 260". в зависимости от исполнения электронного блока
Программное обеспечение
Счетчики-расходомеры имеют встроенное программное обеспечение XfIQL "ЭМИС МАСС 260". устанавливаемое в преобразователь, а также внешнее программ^ю^^^п%чение "ЭМИС-Интегратор", устанавливаемое на ПК и отображающее получаемуюшЪ^Ц^ациЪ fe окне программы на компьютере. Ji [ i
Встроенное НО устанавливается в энергонезависимую память преобразователя на предприятии-изготовителе. Доступ к нем\ после установки не возможен.
Защита встроенного и внешнего ПОог непреднамеренных и преднамеренных изменений соог ветсгвуег уровню ’'высокий” но Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 2.1 - М етрологичес кие характер i гстикг г
|
Н аи мено ванне характер и стики |
3 г I ачен и е хара ктср и стики | ||
|
И с п ол не и и е рас ходоме ра |
Стандартное |
Компактное | |
|
Номинальный диаметр условного прохода DN. мм |
от 25 до 300 |
от 10 до 15 |
от 10 до 300 |
|
1Пмсряемая среда |
жндкосз ь. газ | ||
|
Диапазон измерений массового расхода жидкости Ц)мж. кг/ч |
от 30 до 2500000 |
от 5 до 5000 |
от 5 до 2500000 |
|
Диапазон измерений объемного расхода жидкос ти ()мж. м'/ч |
oi 1-10-до8-103 |
от 1.6-10'3 до 16 |
от 1,6-10’3 до 8103 |
|
Диапазон измерений плотности измеряемой среды, кг/кг |
от 1 до 3000 | ||
|
Пределы допускаемой относительной погрешности массы (массового расхода) жидкости при регистрации результата измерения по индикатору, частотному, импульсному. токовому исполнению ТА и цифровым выходным сигналам в основном диапазоне. 60ж. ° о |
2.0.1; ±0.15: ±0,25: ±0.5 | ||
|
Пределы допускаемой относительной погрешности при | |||
|
регистрации результата измерения по индикатору, частотному. импульсному, токовому исполнению ТА и цифровым выходным сигналам в расширенном диапазоне. %: - массы (массового расхода) жидкости. оМж (бСмж) - объема (объемного расхода жидкости). 6 _ |
1 1 —- I * |6<>ж <z. 1 Qm>ki • кю%] 1*1Ш2МЖ| ■ (. W РЖ )_ ■ I ffiOgUf |
Таблица I -Идентификационные даннысу! IO
|
11денти ф иканио и и ые дан иые (признаки) |
Значение |
|
Встроенное ПО ЭМИС -МАСС 260 | |
|
Идентификационное наименование ПО |
ЕМ260 |
|
Номер версии 110 |
не ниже 2.8 |
|
Цифровой идентификатор ПО | |
|
Встроенное ПО ЭМИС-МАСС 260 (расширенный тип электроники "У") | |
|
Идентификационное наименование 1IO |
ЕМ261 |
|
I1омср версии ПО |
не ниже 1.0 |
|
Цифровой идентификатор 1Ю |
_* |
|
Внешнее ПО ЭМИС Интегратор | |
|
Илен г ификационное наименование 1 К) |
Integrator |
|
11омер версии ПО |
не ниже 3.0 |
|
Цифровой идентификатор ПО |
* |
|
* - Цифровой идентификатор ПО встроенного программного обеспечения указывается в паспорте счетчика-расходомера массового ЭМИС-МАСС 260. * * - Цифровой идентификатор ПО внешнего программного обеспечения указывается в руководстве по эксплуатации счетчика-расходомера массового ЭМИС-МАСС 260. | |
Технические характеристики
Продолжение таблицы 2.1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относи тельной погрешности при измерении. %: - массового расхода жидкости по токовому выходном.} сигналу стандартного исполнения. 60мж1 - объемного расхода жидкости ио токовом) выходному сигнал) стандартного исполнения. oQvxi |
- [|бРмж| ” 0.2 Iптах (4 + 16рмж Q.M/Kmax )] ± [1<Жж| 0,2 1 птах / (4 ± 16QvW Q\'7Kina\ ] |
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости по индикатор), частотному и цифровому выходным сигналам Држ- кг/мл |
±0.3: ±0,5; ±1,0 3! |
|
Пределы допускаемой абсолют ной погрешности при измерении плотности жидкости, рассчитанной по токовому выходному сигнал)- Аржь кг/м' |
±0,7; ±1,3 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры АТ, °C |
±1.0 |
|
Диапазон измерений массового расхода газа Qms. кг/ч |
Пт. г — Л рГ 4) кг |
|
Диапазон измерений объемного расхода газа Qvr- |
От 1.6-10‘2 до 2.5-106 |
|
Пределы допускаемой относительной погрешности массы (массового расхода) газа при регистрации результата измерения но индикатору, частотном), импульсному. : токовому исполнению ТА и цифровым выходным сш- налам в основном диапазоне. р(1|. % |
±0.35; ±0.4; ±0.5; ±0.75 |
|
Пределы допускаемой относительной погрешности при измерении массы газа по индикатор)’, частотном)-, импульсному. токовому исполнению ГА и цифровому, выходным сигналам в расширенном диапазоне. %: - массы (массового расхода) газа. 6Мг (PQ4n ) - объема (объемного расхода) газа. 6V| (<5Q\ । ) |
±[6ог + (Z ' QM1) ■ 100%]5’ ±[j6QMi j + (Apr / pi) ■ 1(B%] |
|
Пределы допускаемой относительной погрешности при измерении. %: - массового расхода газа по токовому выходному сигналу стандартного исполнения 6Qmci - объемного расхода газа по токовому выходному сигналу стандартного исполнения 6Qvn |
±[|6Qmi i+0.2- Imax/(4±16-QMr/QMr.nax] ±(|6PvrH0,2-lmax/(4 + 16-Qvr /Qvrnm] |
|
Пределы допускаемой абсолютной погрешности при измерении плотности газа по индикатор)', частотному и цифровом) выходным сигналам \р{. кг м ' |
±1.0; ±2.0 |
|
Пределы допускаемой абсолютной погрешности при измерении плотности газа, рассчитанной по токовому выходному сигналу Арго кг/мл |
±1,3: ±2,3 |
|
Пределы допускаемой относительной погрешности измерений массового расхода (массы) первого компонента двухкомионенгной среды. % |
±[!брмжЮбМжГ)+(р2'Арж/ (p2 -p2-p) • 100%]6! |
‘ Гое/А^^еое^^]
ААтАА
таолпцы
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой! относительной погрешности измерений объемного расхода (объема) первого компонента двухкомпонентной среды. % |
± №0уж|(|6Уж|) + (Држ/(р-р2)- Ю0%] |
11римечанпя:
11 Z - стабильность н\ля. указывается в руководстве по эксплуатации счетчика-расходомера массового ЭМИС-МАСС 260.
Основной и расширенный диапазон } называется в руководстве по эксплуатации счетчика-расходомера массового ЭМИС-МАСС 260.
■' 1шах - 20 мА - максимальное значение силы тока в цепи токового выходного сигнала;
Омж - измеряемый массовый расход жидкости, т/ч:
Омжтах - верхний предел диапазона измерения массового расхода жидкости, т/ч. указан в руководстве по эксплуатации счетчика-расходомера массового ЭМИС-МАСС 260.
Эуж - измеряемый объемный расход жидкости, м7ч:
Qv/Kmax - верхний предел диапазона измерения объемного расхода жидкости. м7ч. '‘Погрешность ±0.3 кг/м5 после калибровки в рабочих условиях.
4! рг - плотнос ть газа при рабочих условиях, кг/м':
К] - эмпирический коэффициент, указан в руководстве по эксплуатации счетчика-расходомера
?’Qmi - измеряемый массовый расход газа. т/ч.
■'’Значение погрешности указано без учета погрешностей вводимых значений плотностей составляющих двухкомпонентной среды.р?-- плотность второго компонента, р плотность двух-комионентной среды. .\рж - погрешность измерения плотности смеси.
Разница между плотностью смеси и вторым компонентом не должна быть меньше погрешности измерений плотности смеси расходомером Хрж<1р-р2Й
Данная функция доступна только для жидкостей.
I'аблица 2.2 - Основные техiшческие характеристики
|
Н аи м е н о в а н и е х ара к тер и стики |
3 и а ч е 11 и е х ара кг е ри с ти ки |
|
Параметры измеряемой среды - температура. °C - избыточное давление. МПа. не более |
от - 50 до + 350 35 |
|
Выходные сигналы: - частотный. Гц - импульсный, г/имн (мл./имп) - аналоговый токовый. мА - дозатор, кг - цифровой |
от 0 до 10000 от 0.025 до 100000 от 4 до 20 от 0.01 до 25000000 HART, Modbus RTU. Modbus ASCII. Modbus TCP/IP. FOUNDATION Fieldbus |
|
Условия эксплуатации: - температура окружающей среды. °C - атмосферное давление, к! 1а - относительная влажность воздуха без конденсации влаги. при температуре 25 °C. %. не более |
от - 60 до +70 от - 50 до +70 от - 40 до +70 от 84 до 106.7 (90±3) .......................... ZzVftX \ \..................... |
Всего листов 8
11родолжение габлицы 2.2
I кшмеиование харакгерист и ки Значенне характеристики
|
Напряжение электрического питания. В: - от сети переменного тока частотой (50^1) Гн - от внешнего источника постоянного тока |
I от 187 до 242 24 |
|
Потребляемая мощность, нс более, при питании: |
24 24 |
|
. - от сети переменного тока частотой (50±1 ) Гц. В А - от источника постоянного тока и от встроенной батареи. Вт | |
|
; Габаритные размеры, мм: - длина ■ - высота ! - ширина |
от 300 до 2100 от 400 до 3700 от 90 до 600 |
|
\ Массак кг |
от 10 до 3500 |
|
: Средний срок службы, лет. не менее |
12 |
Знак утверждения типа
наноси Iся на эксплуатационную документацию типографским способом, на табличку счетчика-расходомера - фотохимическим способом.
Комплектность
|
Таблица 3 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
С четч и к - рас х од о м е р м ассо в ы й |
"ЭМИС-МАСС 260" |
1 шт. |
|
Руководство по эксплуатации |
ЭМ-260.000.000.000.00 РЭ |
1 экз. |
|
Паспорт |
ЭМ-260.000.000.000.00 ПС |
1 экз. |
|
Методика поверки |
ЭМ-260.000.000.000.01 МП |
по заказу |
|
с изменением №2 | ||
|
Комплект монтажных частей |
- |
по заказу |
Поверка
осуществляется по документам: ЭМ-260.ООО.000.000.01 МП "Инструкция. Счетчики-расходомеры массовые "ЭМИС-МАСС 260". Методика поверки" с изменением №2. утвержден ЗАО КИИ "МЦЭ" 30.05.2019 г.; МИ 3272-2010 "Г'СИ Методика поверки на месте эксплуатации компакт-прувсром в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности": МИ 3151-2008 «Г'СИ. Преобразователи массового расхода. Методика по
верки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности»; МИ 3313-2011 "Г'СИ. Счетчики-расходомеры массовые. Методика поверки с помощью эталонного счепика-расходомера массового".
Основные средства поверки:
- по документу ЭМ-260.000.000.000.01 МП. с изменением №2:
- рабочий эталон 1-го. 2-го разряда, вторичный эталон согласно Приказу Госстандарта от 7 февраля 2018 г. №256:
- термопреобразователи сопротивления но ГОСТ 6651-2009 (класс допуска А) совместно с измерителем температуры с погрешностью нс более ±0,1 °C;
- плотномер ВПП-2МГ. диапазон измерений плотностей от 650 до 2000 кг/м". пределы абсолютной погрешности измерений ±0,1 ктАГ. регистрационный № 27163-09;
- ареометр стеклянный BS 718 L50SP, пределы абсолютной погрешности гистрационный № 31466-06;
- ареометр стеклянный для нефти АНТ-1. пределы абсолку ±0.5 кг/мд регистрационный № 37028-08.
1СТИ
- по док) мент\ МП 3272-2010:
- компакг-прувер 1 -го разряда с г гределамг i допускаемой он юситетьной погреил гост не более ±0.05 кгУг':
- погонный плотномере пределами допускаемой относительной погрешности не более ±0.3 кг'м'.
- но документу Ml I 3151 -2008:
- трубопоршневая установка с пределами допускаемой относительной погрешности не более ±0.1 кг/м':
- поточный плотномере пределами допускаемой относительной погрешности не более ±0,3 кг/м'.
- по документу МИ 3313-201 1:
- эталонный счетчик-расходомер массовый с пределами допускаемой относительной погрешности не более ±0.1 %.
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта п/или на бланк свидетельства о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические докумен ты, устанавливающие требования к счетчикам-расходомерам массовым "ЭМИС-МАСС 260"
Приказ Госстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Госстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ 8.558-2009. ГСП. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.024-2002. ГСП. Государственная поверочная схема для средств измерений плотности
ТУ 4213-023-14145564-2009 Счетчики-расходомеры массовые "ЭМИС-МАСС 260". Технические условия
