Расходомеры жидкости ультразвуковые Fluxus F

Назначение

Расходомеры жидкости ультразвуковые Fluxus F (далее - расходомеры) предназначены для измерения объемного расхода различных жидких сред.

Область применения - химическая, нефтеперерабатывающая, энергетическая промышленность и другие области деятельности.

Возможно использование расходомеров вне сферы законодательной метрологии для технологического учета и оперативного контроля.

Описание

Принцип действия расходомеров основан на измерении разности времени прохождения импульсов ультразвукового колебания по направлению движения потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него.

При повышенном содержании газовых или твердых включений в измеряемой среде (более 10 % по объему) расходомер автоматически переходит в режим NoiseTrek (индикаторный режим, состояние отображается на дисплее и фиксируется в энергонезависимой памяти).

Расходомеры состоят из измерительного преобразователя (исполнения F401, F501, F601, F608, F704, F704A, F704S, F721, F800, F801, F808, F809) и первичных ультразвуковых преобразователей расхода (исполнения CDXXXX, CLXXXX, CRXXXX, СТХХХХ).

Измерительные преобразователи (далее - ИП) исполнений F401, F601, F608 выполнены в пластиковом корпусе в виде портативных блоков; F501, F704, F704A, F704S, F721 изготавливаются в металлическом корпусе для крепления на стены или монтажные планки; F800, F801, F808, F809 имеют металлический корпус и предназначены для крепления к цилиндрическим поверхностям.                                                      if             II

Первичные ультразвуковые преобразователи расхода устанавливаются с помощью быстросъемного приспособления на наружной поверхности трубы с прямым участком выше по потоку от 10 до 50 DN, ниже по потоку от 5 до 10 DN.

Внешний вид ИП приведен на рисунке 1, первичных ультразвуковых преобразователей расхода - на рисунке 2.

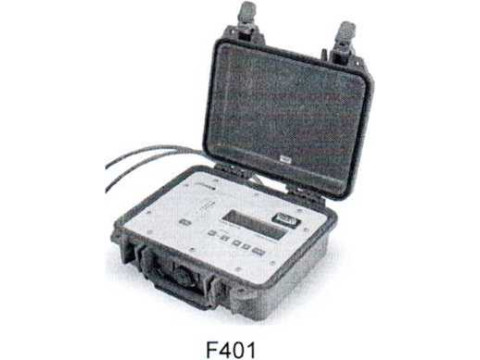

F501

F601

F704

F721

F800

F808

F704S

F704A

F809

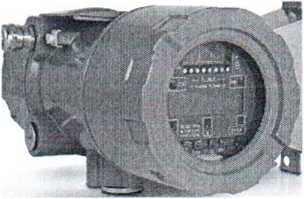

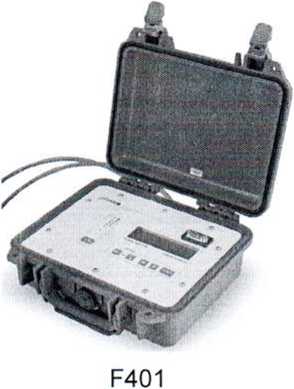

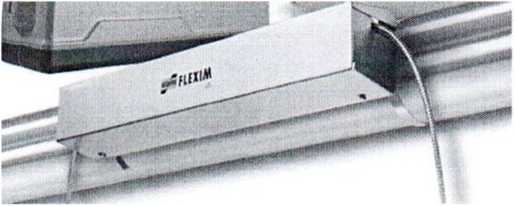

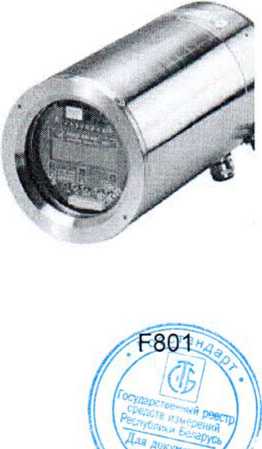

Рисунок 1 - Внешний вид ИП

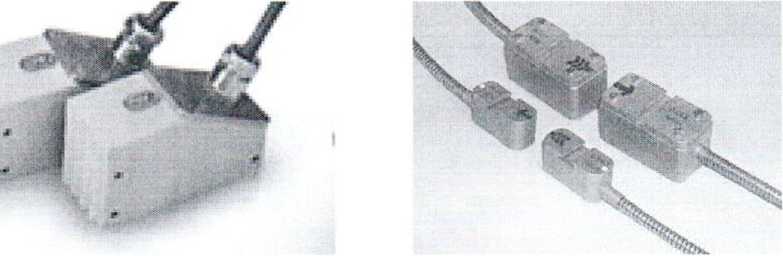

Рисунок 2 - Внешний вид первичных ультразвуковых преобразователей расхода

Структура условного преобразователей расхода:

обозначения первичных ультразвуковых

X X X X X X

- буквенный код системы подключения (AS - подключение через разъем Amphenol, TS - прямое подключение или подключение через соединительную коробку);

_____- буквенный код взрывозащиты (NN - без защиты от взрыва, R1 -для эксплуатации во взрывоопасной зоне 1, R2 - для эксплуатации во взрывоопасной зоне 2);

- буквенный код рабочей температуры (N - стандартный диапазон рабочих температур, Е - расширенный диапазон рабочих температур);

- буквенный код рабочей частоты первичных ультразвуковых преобразователей расхода (S, Р, Q, М, Н, К, G);

-------------- буквенный код типа ультразвуковых волн и длины кабеля первичного ультразвукового преобразователя расхода (D - поперечные волны, длина кабеля от 2 до 5 м; L - поперечные волны, длина кабеля 9 м, Т - волны Лэмба, длина кабеля от 3 до 5 м, R - волны Лэмба, длина кабеля 9 м);

---------------- буквенный код первичного ультразвукового преобразователя расхода для измерения расхода жидкости (С).

Расходомеры выпускают в общепромышленном или взрывозащищенном исполнении. ИП расходомеров могут иметь следующие уровни по взрывозащите:

- F608 - 2Ех nA nC [ic] НС Т6/Т4 Gc (или Ex tb IIIC Т100 °C Db);

- F704, F705, F706, F721 - 2Ех nA nC [ic] ПС Т4 Gc (или Ex tb IIIC Т120 °C Db);

- F808, F809 - 1Ех d е ПС Тб Gb (или Ex tb IIIC Т100 °C Db);

- F809**-A1A- 1Exd e ia ПС T6 Gb (или Ex tb IIIC T100 °C Db);

- F800 - 1Ex d e ПС T6 Gb.

Программное обеспечение (далее - ПО) записывается в расходомер на стадии его производства. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Схема с указанием места нанесения знака поверки в виде клейма-наклейки на расходомеры приведена в Приложении А к описанию типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики расходомеров указаны в таблицах 2, 3.

Таблица 2 - Основные технические и метрологические характеристики расходомеров

''^погрешность указана без учета погрешности измерения действительного значения площади поперечного сечения трубопровода.

- в диапазоне температур от минус 40 до минус 20 отображение результатов измерений на ЖКИ не происходит.

при пименении устройства Waveinjector. Диапазон температур измеряемой жидкости без устройства Waveinjector зависит от применяемой модели эвйчныХультразвуковых преобразователей расхода.

IHOB комплекте технической документации на конкретный расходомер.

Оизм - измеренное значение объемного расхода, м3/с; 1ИЗМ - измеренное значение тока, мкА; S - площадь поперечного сечения трубопровода, мЛ ________

Таблица 3 - Основные технические характеристики первичных ультразвуковых преобразователей расхода

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки расходомеров определяется заказом в соответствии с технической документацией фирмы "Flexim Flexible Industnemesstechnik GmbH", Германия.

Основной комплект поставки включает:

- измерительный преобразователь - 1 шт.;

- первичный ультразвуковой преобразователь расхода (в зависимости от исполнения) - от 2 до 12 шт.;

- система крепления на трубу - 1 шт.;

- руководство по эксплуатации.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "Flexim Flexible Industnemesstechnik GmbH", Германия.

МРБ МП. 1936-2009 «Расходомеры жидкости ультразвуковые Fluxus ADM, Fluxus F. Методика поверки» (извещение об изменении №2).

Заключение

Расходомеры жидкости ультразвуковые Fluxus F соответствуют технической документации фирмы "Flexim Flexible Industnemesstechnik GmbH", требованиям TP ТС 004/2011, TP ТС 020/2011 (декларация соответствия № ЕАЭС N RU Д-DETA05.В.09210/19 до 06.11.2024), ТРТС 012/2011 (сертификат соответствия № ТС RU C-DE.BH02.B.00644 до 07.06.2023).

Межповерочный интервал - не более 48 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ г.Минск,

Старовиленский тракт, 93, тел. 378-98-13

Аттестат аккредитации № BY/112 1.0025
