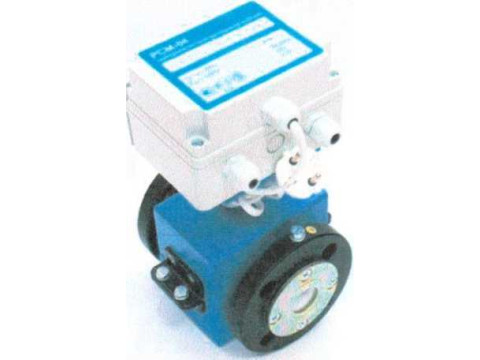

Расходомеры-счетчики электромагнитные РСМ-06
| Номер в ГРСИ РФ: | РБ 03 07 7751 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | СООО "АРВАС", г. Минск |
|
Описание типа РБ 03 07 7751 20 [2020-12-30]
rb-03-07-7751-20_2020-12-30.pdf
|
Скачать |
Расходомеры - счетчики электромагнитные РСМ - 06 (далее - расходомеры) предназначены для измерения расхода и (или) объема электропроводных жидкостей (питьевой воды, жидких пищевых продуктов) в системах автоматического контроля, управления и учета (в том числе и коммерческого) воды и теплоносителя.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 7751 20 |
| Наименование | Расходомеры-счетчики электромагнитные РСМ-06 |
| Год регистрации | 2020 |
| Номер сертификата | 13751 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2025-09-30 |
| Получатель сертификата | СООО "АРВАС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АРВАС"
Адрес: ул. Парковая, 10, пос. Ратомка, 223035, Минский р-н
Контакты: т/ф: (017) 517-17-47, 517-17-72 / info@arvas.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Межповерочный интервал в СЗМ в Республике Беларусь: не более 48 месяцев при первичной поверке, не более 24 месяцев при периодической поверке. Поверку проводить по МРБ МП.3027-2020. |
Поверители
Скачать
|
Описание типа РБ 03 07 7751 20 [2020-12-30]
rb-03-07-7751-20_2020-12-30.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры - счетчики электромагнитные РСМ - 06 (далее - расходомеры) предназначены для измерения расхода и (или) объема электропроводных жидкостей (питьевой воды, жидких пищевых продуктов) в системах автоматического контроля, управления и учета (в том числе и коммерческого) воды и теплоносителя.
Область применения: промышленные предприятия и жилищно-коммунальное хозяйство.
Описание
Принцип работы расходомеров основан на измерении ЭДС, возникающей в электропроводной жидкости, движущейся в магнитном поле. Измеренные значения ЭДС преобразуются в выходные частотный или импульсный унифицированные сигналы.
В состав расходомеров входят:
- первичный преобразователь расхода электромагнитного типа (далее - ППР);
- промежуточный преобразователь микропроцессорный (далее - ППМ).
В качестве первичных преобразователей расхода применяются преобразователи расхода электромагнитного типа фланцевого (ПРП) и без фланцевого исполнения (ПРПМ, ПРПП). Проточная часть ПРП и ПРПМ выполнена из фторопласта, ПРПП - из композиционного материала.
Расходомеры осуществляют измерение:
- среднего объемного расхода жидкости, м3/ч;
- объема жидкости, м3;
- времени наработки, ч (только при наличии функции ведения архива).
Рабочая среда - жидкость, проводимостью от 5-1 О'4 до 0,5 См/м при температуре от 0,1 °C до 180 °C (кроме ПРПП), от 0,1 °C до 130 °C (для ПРПП).
В соответствии с ГОСТ ISO 4064-1 расходомеры относятся к счетчикам воды 1-го или 2-го класса точности, а согласно ГОСТ EN 1434-1 могут использоваться в составе теплосчетчиков и соответствуют классу точности 1 или 2.
Расходомеры соответствуют механическому классу М1 по ГОСТ EN 1434-1, классу исполнения по условиям окружающей среды В по ГОСТ ISO 4064-1 (А по ГОСТ EN 1434-1), классу по электромагнитной совместимости Е1 по ГОСТ ISO 40,64-1.
Расходомеры имеют встроенные интерфейсы RS-485 и USB (опция), с пом ью которых осуществляется обмен информацией с внешними устройствами:
Питание расходомеров осуществляется от внешнего источника постоянного тока напряжением от 12 В до 42 В.
По заказу в расходомерах предусмотрена возможность измерения среднего объемного расхода и объема при изменении направления потока жидкости.
Расходомеры по заказу могут осуществлять измерение интервалов времени и иметь архив регистрируемых параметров для их хранения.
Глубина архива регистрируемых параметров:
- часовых данных - 5 000 записей;
- суточных данных - 3 000 записей;
- месячных данных - 1 000 записей;
- архив событий - 4 643 записей.

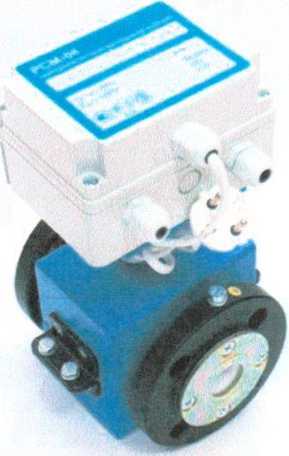

Внешний вид расходомеров приведен на рисунке 1.
Рисунок 1. Внешний вид расходомеров
Схема пломбировки расходомеров для защиты от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки приведена в приложении А к описанию типа.
Оттиск знака поверки наносится на мастику в пломбировочной чашке, установленной внутри корпуса ППМ. На лицевую панель ППМ наносится знак поверки в виде клейма-наклейки.
Программное обеспечение
Промежуточный преобразователь микропроцессорный расходомера имеет встроенное программное обеспечение (ПО). Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий». Идентификационные данные приведены в таблице 1.
Таблица 1______________________________________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RSM-06 V 006.hex |
|
Номер версии (идентификационный номер) ПО |
006 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
А549ВС86 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 \ \\ |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 2. Таблица 2
|
Характеристика |
Значение |
|
Рабочая среда (проводимость, См/м) |
жидкость (от 5-1 О'4 до 0,5) |
|
Рабочее давление, МПа, не более |
1,6 или 2,5 |
|
Максимальная потеря давления при постоянном расходе, МПа, не более |
0,01 |
|
Диапазон измерений (преобразований) расходов, м3/ч |
см.таблицу 3 |
|
Диапазон изменения выходной частоты, пропорциональной расходу, Гц |
от 0 до 10 000 |
|
Диапазон изменения весового коэффициента импульса, л/имп |
от 0,25 до 20 000 |
|
Пределы допускаемой относительной погрешности при измерении среднего объемного расхода и объема, а также при преобразовании среднего объемного расхода в частотный выходной сигнал и объема в импульсный выходной сигнал, %: - класс точности 1 в диапазоне расходов: Qi Q < Q2 Q2 < Q < Од - класс точности 2 в диапазоне расходов: Qi <, Q < Q2 Q2 < Q < Q4 |
±3,0 ±1,0 ±3,0 ±2,0 |
|
Пределы допускаемой относительной погрешности при измерении интервалов времени, % |
±0,01 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре до 35 °C, % - атмосферное давление, кПа |
от +5 до +55 до 95 от 84 до 106,7 |
|
Потребляемая мощность, В А, не более |
3 |
|
Класс чувствительности к возмущению потока по ГОСТ ISO 4064-11> |
U3/D3 |
|
Температурный класс по ГОСТ ISO 4064-1 (кроме ПРПП), °C |
Т180 |
|
Температурный класс по ГОСТ ISO 4064-1 (для ПРПП), °C |
Т130 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP54, категория 2 |
|
Средняя наработка на отказ, ч, не менее |
80 000 |
|
Средний срок службы, лет, не менее |
15 |
|
Примечание 1) Для обеспечения метрологических характеристик расходомера достаточно соблюдение прямого отрезка трубы до и после него, равному 1 xDN | |
Диапазон измерений (преобразований) расходов приведен в таблице 3.
Таблица 3___________________________
|
Номинальный диаметр DN, мм |
Минимальный расход, м3/ч q, (ГОСТЕЙ 1434-1) Qi (ГОСТ ISO 4064-1) |
Переходный расход, м3/ч Q2 (ГОСТ ISO 4064-1) |
Постоянный расход, м3/ч qP (ГОСТЕМ 1434-1) Оз (ГОСТ ISO 4064-1) |
Максимальный расход, м3/ч qs (ГОСТ EN 1434-1) О4(ГОСТ ISO 4064-1) |
|
15 |
0,01575 |
0,0252 |
6,3 |
7,875 |
|
25 |
0,04 |
0,064 |
16,0 |
20,0 |
|
32 |
0,0625 |
0,1 |
25,0 |
31,25 |
|
40 |
0,1 |
0,16 |
40,0 |
50,0 |
|
50 |
0,1575 |
0,252 |
63,0 |
78,75 |
|
80 |
0,4 |
0,64 |
160,0 |
200,0 |
|
100 |
0,625 |
1,0 |
250,0 |
312,5 |
|
150 |
1,575 |
2,52 |
630,0 |
787,5 |
|
Примечание Qi - наименьшее значение расхода, при котором погрешность расходомера не превышает максимальные допускаемые значения; Ch - наибольшее значение расхода в интервале между постоянным и минимальным значениями расхода, при котором диапазон расхода разделяется на две области: верхнюю и нижнюю, каждая из которых характеризуется собственным значением границ максимальной допускаемой погрешности; Оз - наибольшее значение расхода в нормированных условиях эксплуатации, при котором расходомер работает в пределах максимальной допускаемой погрешности; Од - наибольшее значение расхода, при котором расходомер в течение короткого промежутка времени работает в пределах максимальной допускаемой погрешности, без ухудшения его метрологических характеристик, после чего возвращается к работе в соответствующих нормированных условиях эксплуатации; qi - минимальное значение расхода, выше которого расходомер должен функционировать без превышения максимальной допускаемой погрешности; qP - максимальное значение расхода, при котором расходомер должен непрерывно функционировать без превышения максимальной допускаемой погрешности; qs - максимальное значение расхода, при котором расходомер должен функционировать в течение коротких промежутков времени (менее 1 ч в сутки, менее 200 ч в год) без превышения максимальной допускаемой погрешности. | ||||
Масса расходомеров в зависимости от типа ППР и номинального диаметра приведена в таблице 4.
Таблица 4
|
Номинальный диаметр DN, мм |
Масса, кг, не более | |
|
ПРП |
ПРПМ, ПРПП | |
|
15 |
- |
6,0 |
|
25 |
7,0 |
5,5 |
|
32 |
9,0 |
5,3 |
|
40 |
10,0 |
5,0 |
|
50 |
10,0 |
5,0 |
|
80 |
21,0 |
12,0 |
|
100 |
27,0 |
- |
|
150 |
34,0 |
- |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель ППМ методом офсетной печати или лазерной гравировки и на титульные листы эксплуатационной документации типографским способом. / / г >
Комплектность
Комплект поставки расходомера соответствует таблице 5.
Таблица 5
|
Наименование и условное обозначение |
Количество, шт. |
Примечание |
|
Расходомер РСМ-06 |
1 |
В соответствии со спецификацией заказа |
|
Комплект монтажных частей |
1 | |
|
Расходомер-счетчик электромагнитный РСМ-06. Паспорт |
1 экз. | |
|
Упаковка |
1 | |
|
Расходомеры-счетчики электромагнитные РСМ-06. Методика поверки МРБ МП. 3027-2020 |
1 экз. |
В соответствии со спецификацией заказа |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ EN 1434-1-2018 "Теплосчетчики. Общие требования"
ГОСТ EN 1434-4-2018 "Теплосчетчики. Испытания с целью утверждения типа"
ГОСТ ISO 4064-1-2017 "Счетчики холодной и горячей воды. Метрологические и технические требования"
ГОСТ ISO 4064-2-2017 "Счетчики холодной и горячей воды. Методы испытаний"
ТУ BY 100082152.025-2020 "Расходомеры-счетчики электромагнитные РСМ-06. Технические условия"
МРБ МП. 3027-2020 "Расходомеры-счетчики электромагнитные РСМ-06. Методика поверки"
Заключение
Расходомеры-счетчики электромагнитные РСМ-06 соответствуют требованиям ТУ BY 100082152.025-2020, ГОСТ ISO 4064-1-2017, ГОСТ EN 1434-1-2018, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 43352, действительна до 09.11.2025).
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь при использовании в составе теплосчетчиков - не более 48 месяцев при первичной поверке, не более 24 месяцев при периодической поверке.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь при использовании в качестве самостоятельного средства измерений - не более 48 месяцев для счетчиков с Ду до 20 мм, не более 24 месяцев для счетчиков с Ду свыше 20 мм.
