Комплексы аппаратуры виброконтроля КВК-21М

Назначение

Комплексы аппаратуры виброконтроля КВК-21М (далее комплексы) предназначены для измерения и контроля параметров вибрации: размаха ннбропсрсмещения. средних квадратических и пиковых значений виброускорения, виброскорости. виброперемещения и скорое Iи вращения механизмов в целях зашиты от опасной вибрации

Описание

Комплексы представляют собой распределенную объект но-компонуемую систему, состоящую из вибропреобразователей, датчиков скорости вращения, модулей измерения и обработки информации ВМ-21о. ИЧВ-12. аппаратных и программных средств вычис ти тельной техники Вибропреобразователи, расположенные на неврашаюшихся частях механизмов, преобразую! параметр вибрации, характери зующий техническое состояние объекта контроля, в аналоговое злектричсское напряжение. Эю напряжение поступает на входы модулей обработки информации, расположенных в непосредственной близости oi объекта контроля. Датчики скорости вращения формиру ют электрические импульсы, количество которых пропорционально числу оборотов механизма

Модули обработки информации обеспечивают измерение и индикацию значений параметрон вибрации и скорости вращения механизма, а также их сравнение с пороговыми значениями.

Комплексы обеспечиваю! с учетом состава и конфигурации выполнение следующих функций:

-измерение параметров вибрации объектов контроля.

- измерение скорости вращения механизмов;

- допусковый контроль по уровню вибрации.

- выдачу информации об аварийных ситуациях с помощью контактов реле;

- световую стнализацию об уровнях вибрации механизмов;

- выдачу информации о недопустимых скачках и нарастаниях вибрации: -преобразование значений параметров вибрации в постоянный ток 4 20 мА. -контроль исправности вибропреобразователей и соединительных кабелей; -конфигурирование комплекса с учетом задач пользователя;

- формирование базы данных о вибрационном сосюянии механизма, включая информацию об аварийных ситуациях;

- вывод измерительной информации на экран монитора в виде текста, графиков if диаграмм;

- изображение мнемосхем обьектов контроля:

- разграничение пран доступа обслуживающего персонала к информации, предоставляемой компьютером и элементам конфигурирования комплекса;

- ин те! рацию комплекса в .АСУ I П преднрия I ия.

В модулях комплекса предусмотрена возможность подключения внешних устройств вибродиагностики к специальным выходам, сигналы на которых соответствуют выходным сигналам вибропреобразователей.

Внешний вил и место пломбирования комплекса изображены на рисунке Е

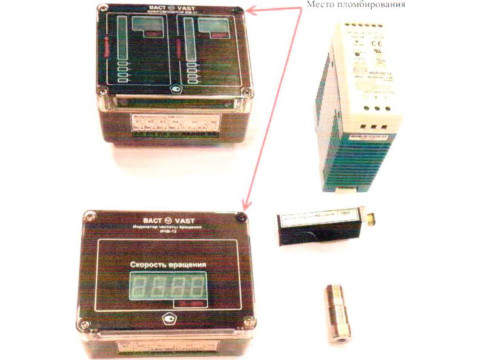

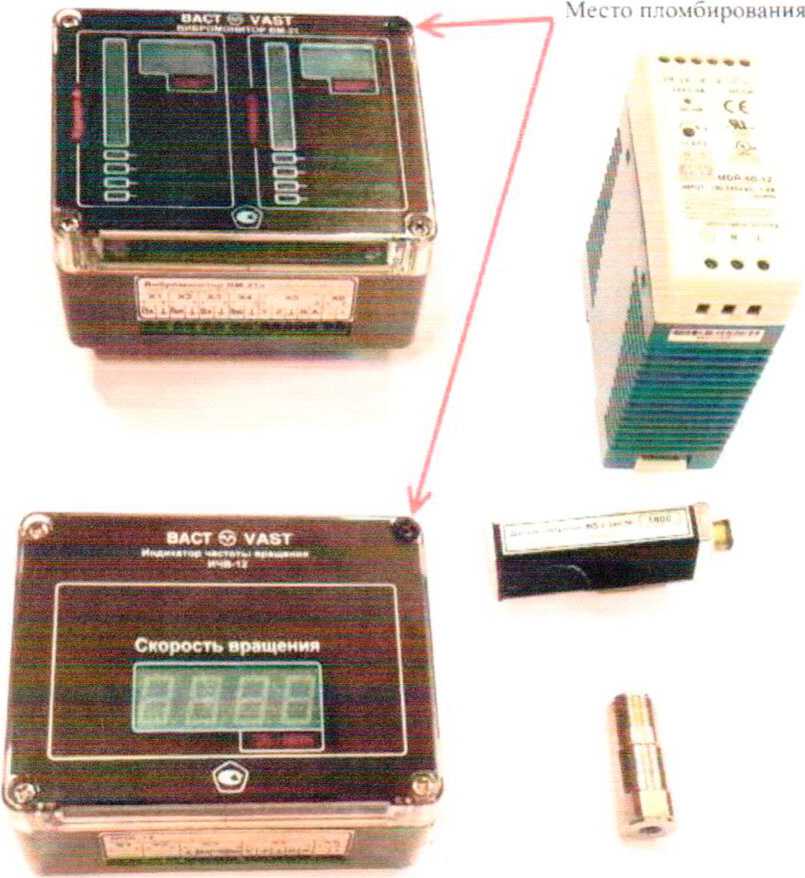

Рисунок I - Внешний вил и место пломбирования комплекса КВК-21М

Комплексы применяются в нефгет азодобываюшей. горнодобывающей, металлургической, шертегической. бумажной и других отраслях ттромышлснносги

Про) раммное обеспечение

Протраммное обеспечение предназначено для управления комплексом, а также получения и сохранения результатов измерений

Программное обеспечение комплекса, выполненное с применением ОРС технологии, имеет в своем составе ОРС сервер, который получает информацию от модулей комплекса Связь сервера с модулями осуществляется в соответствии с сетевым протоколом MODBl S

RTL с использованием интерфейса RS4X5 в качестве физического уровня. ( обмениваться информацией с ОРС клиентами, расположенными как на так и на удаленных компьютерах.

'доения

средств Респ.:

■ ..'-и

jgep может ютере.

Возможен вариант поставки комплекса без компьютера В данном случае модули комплекса работаю! автономно, а их конфигурирование осуществляется специальной программой конфигурирования, которая устанавливается в компьютер пользователя.

Идентификационные данные программного обеспечения:

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень зашиты программного обеспечения комплекса КВК-21М oi преднамеренных и непреднамеренных изменений соответствует уровню “С” по МИ 3286-2010.

Мет po.ioi нческие и технические характеристики

Количество одновременно контролируемых параметрон без применения сетевых повторителей                                              1 - 64

Полосовые фильтры при измерении параметров вибрации соответствуют

ГОСТ ИСО 10816-3-2002. ГОС I ИСО 10816-4-2002

Полосовые фильтры при измерении С КЗ виброскорости в диапазоне 10 - 1000 Гн соответствуют Г<)СТ ИСО 2954-97

Полосы пропускания цифровых полосовых фильтров, устанавливае мых в измерительных каналах. I п

2 Юои

10- 1000

10 2000

Диапазоны и погрешности измерения параметрон гармонической вибрации при коэффициенте преобразования вибропреобразователя К„—10 мВ (мс‘):

Измеряемый

Диапазон

Пределы основной относительной погрешности для значений

S,- измеренное значение виброперемешения. мкм

Пределы допускаемой дополнительной относительной hoi решносги при измерении СКЗ параметров вибрации гля сш налов с ко «ффициен-том амплитуды до 5, %

Настройки пороговых значений снеговой и релейной сш нализации:

- СКЗ внброскорости. мм с                                            I - 100

- СКЗ виброперемешения. мкм

- пиковое значение виброперемешения. мкм                           3 - 500

- размах виброперемешения. мкм                                    6 - 1000

Пределы допускаемой относительной ногрешносin срабатывания световой и релейной сигнализации при превышении параметром вибрации уровня аварийного порога в любой контролируемой точке. %

Обеспечивается срабатывание аварийной световой сигнализации:

в случае изменения СКЗ внброскорости на 2 мм с и более от любою начального уровня в период до 3 суток.

при внезапном и необратимом изменении СКЗ виброскороеги (скачке вибрации) на I мм с и более

Пределы допускаемой относительной погрешносги преобразования значений измеряемою параметра вибрации в постоянный ток в диапазоне 4-20 мА. %

Диапазон изменения напряжения на вибродиатносгическом выходе. В

Неравномерность АЧ.Х напряжения на вибродиагтюстическом выходе. %: -2-10 Гц

- 10-25600 Гц

Питание комплекса от сети переменного тока:

-напряжения сети. В

198 242

50.60± 1

10 .37

-частота питающего напряжения. Гц

питание комплекса от сети постоянного тока. В

Коммутация реле аварийной сигнализации по постоянному току -максимальный коммутируемый ток. А

-максимальное коммутируемое напряжение. В

Коммутация реле аварийной сшнализации пи переменному току: -максимальный коммутируемый ток. А

-максимальное коммутируемое напряжение. В

I (ределы допускаемой относительной погрешности измерения частоты (скорости) вращения механизмов. %:

-0.5 - 120 Гц (.30 - 7200 об/мин)

-120- 1000 Гц

Средняя наработка на отказ, часов

10000

Условия 1КСПлуатании:

-температура окружающей среды. °C

-относительная влажность воздуха. %

30-90

Знак утверждения типа

наносится на лицевую панель модулей ВМ-210, ИЧВ-12 и на титульный лист Формуляра на комплекс способом машинной печати.

Комплектность

№                  Наименование

Количество 11римечание

1-64

1 -64

I .Акселерометр 607 фирмы 14 В

2 Вибропреобразователь АР35-1О

3 IBM совместимый компьютер -— • -------------

•4 Модуль вибромонитора ВМ-21о

5 Модуль питания Ы1ХХ-12

6 Модуль измерения частоты вращения ИЧВ-12

7 Набор программных модулей «Внброконтроль»

8 Формуляр

9 Руководство по эксплуатации

10 Методика поверки 1 2 3 4 5

Сведения о методах измерений

Методы измерении изложены в разделе 5 Руководства по жсплуатации

Нормативные документы

1 ГОС I Р 8.800-2012 'Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений вибропсремсщения. виброскорости и виброускорения в диапазоне частот от 110 ' до 2 10"* Гц».

2 1 OCI 30206-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов Общие технические требования».

3 ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением Требования к средствам и змерении

4 ГОСТ ИСО 10816-1 -9" -Вибрация Контроль состояния машин по результатам измерений вибрации на неврашаюшихся частях Часть 1 Общие требования»

5 . ГОСТ ИСО 10816-3-2002 «Вибрация Контроль состояния машин по результатам измерений вибрации на неврашаюшихся частях Часть 3. 11ромышлекныс машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин в ст. минус I».

6 . ГОС I ИС О 10816-4-2002 -Вибрация Контроль состояния машин по результатам измерений вибрации на неврашаюшихся частях Часть 4 Газотурбинные установки»

7 . ГОСТ 25364-97 «Агрегаты паротурбинные стационарные. Нормы вибрации опор валопроводов и общие требования к проведению измерений».

8 ТУ 4277-O1O-5218477I-2OO9 «Комплекс аппаратуры виброконтроля KBK-2IM. 1ехниче-скиеусловия».

9 КНТЮ.411711.029 Д1 «Методика поверки КВК-21 М Методика поверки».

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
