Весы лабораторные ВЛ, ВЛЭ
| Номер в ГРСИ РФ: | РБ 03 02 5711 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО «НПП Госметр», г. Санкт-Петербург |
Весы лабораторные ВЛ, ВЛЭ (далее - весы) предназначены для статических измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5711 20 |
| Наименование | Весы лабораторные ВЛ, ВЛЭ |
| Год регистрации | 2020 |
| Номер сертификата | 13629 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-08-13 |
| Получатель сертификата | ООО "НПП "Госметр", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО «НПП Госметр»
Адрес: 190020, Санкт-Петербург, Рижский пр. д.58, литера Б, пом. 14-Н
Контакты: тел.: (812) 578-54-90, тел (факс): (812) 578-54-30, info@gosmetr.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по приложению ДА ГОСТ OIML R 76-1-2011. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП) при условии калибровки весов на широте г. Минска с указанием в их паспорте значения ускорения свободного падения g (НТК №06-15). |
Поверители
Скачать
|
Описание типа РБ 03 02 5711 20 [2021-01-19]
rb-03-02-5711-20_2021-01-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 5711 20 [2015-08-10]
rb-03-02-5711-20_2015-08-10.pdf
|
Скачать |
Описание типа
Назначение
Весы лабораторные ВЛ, ВЛЭ (далее - весы) предназначены для статических измерений массы.
Описание
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и терминала.
Весы выпускаются в двух семействах. Семейство 1 объединяет весы ВЛ и ВЛЭ специального класса точности и представлено 6 модификациями: ВЛ-120М, ВЛ-220М, ВЛЭ-623С1, ВЛЭ-823С1, ВЛЭ-1023С1, ВЛЭ-6202С1.
Семейство 2 включает весы ВЛЭ высокого класса точности и представлено 8 модификациями: ВЛЭ-223С, ВЛЭ-423С, ВЛЭ-623С, ВЛЭ-822С, ВЛЭ-2202С, ВЛЭ-4202С, ВЛЭ-6202С, ВЛЭ-8201С.
Кроме того модификации семейств различаются максимальной и минимальной нагрузками.
Весы оснащены устройствами, приведенными в таблице 1.
Таблица 1
|
Устройства |
Ссылка на пункт ГОСТ OIMLR 76-1-2011 |
|
Устройство первоначальной установки нуля |
Т.2.7.2.4 |
|
Полуавтоматическое устройством установки нуля |
Т.2.7.2.2 |
|
Устройство слежения за нулем |
Т.2.7.3 |
|
Устройство выборки массы тары |
Т.2.7.4 |
|
Автоматическое и полуавтоматическое устройство юстировки чувствительности |
4.1.2.5 |
|
Устройство установки весов по уровню |
Т.2.7.1 |
|
Вспомогательное показывающее устройство |
3.4 |
|
Устройство взвешивания под весами |
- |
|
Устройство адаптации к внешним условиям |
- |
Весы реализуют следующие функции:
функция переключения единиц измерения;
функция рецептурного взвешивания;
функция подсчета количества штук (деталей);
функция взвешивания в процентах; л /
функцией WindowsDirect для передачи результатов измерений на персональный компьютер без установки программного обеспечения;
функция вывода данных о юстировке;
функция блокировки меню;
- функция определения плотности;
- функция настройки встроенных часов по дате и времени;
- режим увеличения нагрузки с автотарированием после каждого добавления массы.
- режим насыпания/ подливания (добавления);
Для модификаций В ЛЭ дополнительно:
- функция компарирования;
- режим взвешивания животных (весы В ЛЭ специального класса точности).
Электропитание весов осуществляется от сети переменного через блок питания (адаптер).
Весы снабжены стандартным интерфейсом RS-232C.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, корпус весов пломбируется контрольной этикеткой изготовителя, приведенной на рисунке 2.

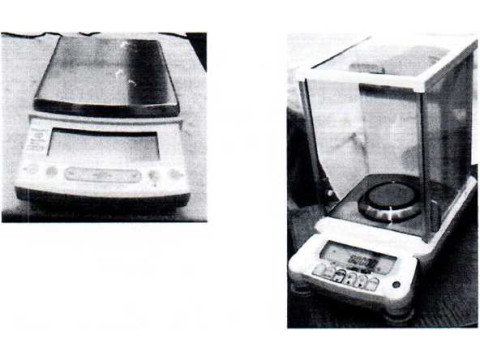

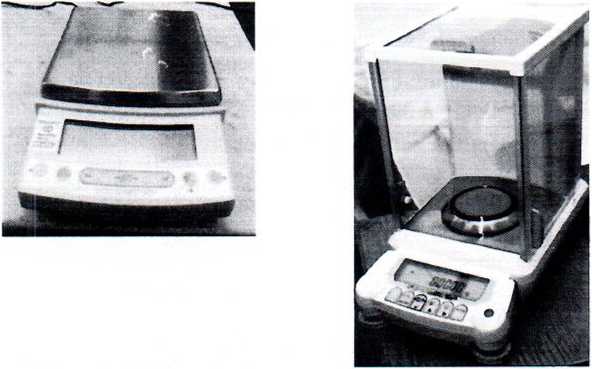

Рисунок 1 - Общий вид весов

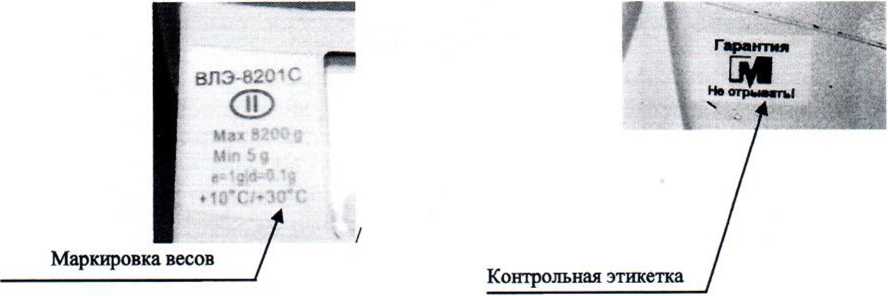

Рисунок 2 - Схема пломбирования от несанкционированного доступа и маркировка весов
Маркировка весов содержит следующие сведения:
- модификация весов;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Min);
- действительная цена деления (d);
- поверочное деление (е);
- класс точности весов;
- знак утверждения типа;
- заводской номер весов;
- год изготовления;
- предельные значения температуры.
Товарные знаки предприятия-изготовителя нанесены на передней панели весов.
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Таблица 2 - Идентификационные данные ПО
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор метрологически значимой части программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО весов ВЛ |
1.00-2.32 и выше |
* |
* |
|
ПО весов ВЛЭ |
1.38:00 и выше |
* |
* |
|
♦Примечание - Данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |||
Идентификация программы ПО весов ВЛ осуществляется путем просмотра номера версии программного обеспечения на дисплее весов после подключения их к сети питания или путем просмотра меню весов. Для просмотра меню весы следует подключить к сети питания
при нажатом микропереключателе, расположенном слева на основания весов в углублении. Микропереключатель удерживать в нажатом положении до появления на дисплее сообщения «CAL 2». Дождаться перехода весов в режим взвешивания, затем нажать одновременно и
удерживать в течение 3 с клавиши и [ld/10d], после этого нажать клавиши [CAL] и и удерживать их до входа в меню. Просмотреть меню нажимая клавишу [CAL] и идентифицировать версию ПО. Затем нажимая клавишу [CAL] «пролистать» меню до появления сообщения «End» и, нажав клавишу [О/Т], закрыть меню. Весы перейдут в режим взвешивания.
Идентификация программы ПО весов ВЛЭ осуществляется путем просмотра номера версии программного обеспечения на дисплее во время тестирования при включении весов.
Зяптитя программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 для весов.
Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
Метрологические и технические характеристики, включая показатели точности:
1. Максимальная нагрузка (Мах) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (е), число поверочных делений (п), пределы допускаемой погрешности весов (шре) при поверке, предел допускаемого размаха при поверке, порог реагирования, диапазон устройства выборки массы тары, время установления показаний, габаритные размеры, масса и потребляемая мощность приведены в таблицах 3,4 и 5.
2. Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
3. Условия эксплуатации:
- рабочий температурный диапазон (Tmin, Tmax), °C.............................4(.. 10, + 30
- относительная влажность воздуха, %: от 30 до 85 (без конденсата) для весов ВЛЭ;
от 30 до 80 для весов ВЛ.
4. Параметры электропитания:
1) от сети переменного тока (через адаптер): - напряжением,....................................................................................230
- частотой, Гц.......................................................................................................................50
5. Вероятность безотказной работы за 1000 ч
6. Средний срок службы весов, лет
Таблица 3 - Семейство 1- весы ВЛ
|
Наименование технических характеристик |
Значение технических характеристик для модификаций | ||
|
ВЛ-120М |
ВЛ-220М | ||
|
1 Класс точности весов по ГОСТ OIML R 76 -1-2011 | |||
|
2 Максимальная нагрузка (Мах), г |
42/120 |
82/220 | |
|
3 Минимальная нагрузка (Min), мг |
1 |
1 | |
|
4 Действительная цена деления (шкалы) (d), мг |
0,01/0,1 |
0,01/0,1 | |
|
5 Поверочное деление (е), мг |
1 |
1 | |
|
6 Число поверочных делений (п) |
120000 |
220000 | |
|
7 Пределы допускаемой погрешности весов (тре) при поверке, ± мг |
в интервалах взвешивания: до 50 г включ. св. 50 г до 120 г включ. св. 50 г до 200 г включ. св.200 г до 220 г включ. |
0,5 1,0 |
0,5 1,0 1,5 |
|
8 Предел допускаемого размаха показаний при поверке |
|тре| | ||
|
9 Диапазон устройства выборки массы тары |
От 0 до Мах | ||
|
10 Время установления показаний, с, не более |
10/6 |
10/6 | |
|
11 Габаритные размеры весов, мм, не более: длина, ширина, высота |
356,220,338 | ||
|
12 Размер чашки, мм, не менее: диаметр |
80 | ||
|
13 Масса весов, кг, не более |
7,6 | ||
|
14 Потребляемая мощность, В-А, не более |
8,0 | ||
Таблица 4 - Семейство 1- весы В ЛЭ специального класса точности
|
Наименование технических характеристик |
Значение технических характеристик для модификаций: | |||
|
ВЛЭ-623CI |
ВЛЭ-823CI |
ВЛЭ-1023CI |
ВЛЭ-6202CI | |
|
1 Класс точности весов по ГОСТ OIML R 76-1-2011 |
Т) | |||
|
2 Максимальная нагрузка (Мах), г |
620 |
820 |
1020 |
6200 |
|
3 Минимальная нагрузка (Min), г |
0,1 |
0,1 |
0,1 |
1 |
|
4 Действительная цена деления шкалы (d), г |
0,001 |
0,001 |
0,001 |
0,01 |
|
5 Поверочное деление (е), г |
0,01 |
0,01 |
0,01 |
0,1 |
|
6 Число поверочных делений (п) |
62000 |
82000 |
102000 |
62000 |
|
7 Пределы допускаемой погрешности весов (шре) при поверке, ± мг, в интервалах взвешивания: | ||||
|
от 0,1 г до 500гвключ. св. 500 г до 620 г включ. св. 500 г до 820 г включ. св. 500 г до 1020 г включ. |
5 10 |
5 10 |
5 10 | |
|
от 1 г до 5000 г включ. св. 5000 г до 6200 г включ |
50 100 | |||
|
8 Предел допускаемого размаха показаний при поверке |
|тре| | |||
|
9 Порог реагирования, мг, не более |
- |
14 | ||
|
10 Диапазон устройства выборки массы тары |
От 0 до Мах | |||
|
11 Время установления показаний, с, не более |
2,5 | |||
|
12 Габаритные размеры весов, мм, не более: длина, ширина, высота |
317,190,167 |
317,190, 78 | ||
|
13 Размер чашки, мм, не менее: длина, ширина |
108,105 |
170,180 | ||
|
14 Масса весов, кг, не более |
3,7 |
4,6 | ||
|
15 Потребляемая мощность, В А, не более |
12 | |||
Таблица 5 - Семейство 2- весы В ЛЭ высокого класса точности
|
Наименование технических характеристик |
Значение технических характеристик для модификаций: | |||||||
|
ВЛЭ-223С |
влэ-423С |
ВЛЭ-623С |
ВЛЭ-822С |
влэ-2202С |
влэ-4202С |
ВЛЭ-6202С |
ВЛЭ-8201С | |
|
1 Класс точности весов по ГОСТ OIML R 76-1-2011 |
(Т) | |||||||
|
2 Максимальная нагрузка (Мах), г |
220 |
420 |
620 |
820 |
2200 |
4200 |
6200 |
8200 |
|
3 Минимальная нагрузка (Min), г |
0,02 |
0,5 |
5 | |||||
|
4 Действительная цена деления шкалы (d), г |
0,001 |
0,01 |
0,1 | |||||
|
5 Поверочное деление (е), г |
0,01 |
С |
1 | |||||
|
6 Число поверочных делений (п) |
22000 |
42000 |
62000 |
8200 |
22000 |
42000 |
62000 |
8200 |
|
7 Пределы допускаемой погрешности весов (шре) при поверке, ± мг, в интерв. взвеш.: | ||||||||
|
от 0,02 г до 50 г включ. св. 50 г до 200 г включ. св. 200 г до 220 г включ. св. 200 г до 420 г включ св. 200 г до 620 г включ |
5 10 15 |
5 10 15 |
5 10 15 | |||||
|
от 0,5 г до 500 г включ. св. 500 г до 820 г включ. св. 500 г до 2000 г включ. св. 2000 г до 2200 г включ св. 2000 г до 4200 г включ св. 2000 г до 6200 г включ |
50 100 |
50 100 150 |
50 100 150 |
50 100 150 | ||||
|
от 5 г до 5000 г включ. св. 5000 г до 8200 г включ |
500 1000 | |||||||
|
8 Предел допускаемого размаха показаний при поверке |
Impel | |||||||
|
9 Порог реагирования, мг, не более |
- |
14 |
140 | |||||
|
10 Диапазон устройства выборки массы тары |
Or 0 до Мах | |||||||
|
11 Время установления показаний, с, не более |
2,5 |
1,2 |
2,5 |
1,2 | ||||
|
12 Габаритные размеры весов, мм, не более: длина, ширина, высота |
317,190,167 |
317,190, 78 | ||||||
|
13 Размер чашки, мм, не менее: длина, ширина |
108, 105 |
170, 180 ■ — ■ | ||||||
|
14 Масса весов, кг, не более |
3,7 |
3,4 |
4,6 Лх | |||||
|
15 Потребляемая мощность, В-А, не более |
„ а А \ ------------------------U-U—--/--- | |||||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на специальную табличку, закрепляемую на корпусе весов.
Комплектность
|
Наименование и условное обозначение |
Количество, шт. | |||
|
ВЛЭ-223С, ВЛЭ-423С, ВЛЭ-623С, ВЛЭ-623С1, ВЛЭ-823С1 ВЛЭ-1023С1 |
ВЛ-120М, ВЛ-220М |
ВЛЭ-822С |
ВЛЭ-2202С, ВЛЭ-4202С, ВЛЭ-6202С, ВЛЭ-6202С1 | |
|
Весы |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации |
1 экз. (НПП0.005.006 РЭ) |
1 экз. (НПП0.005.007 РЭ) |
1 экз. (НПП0.005.006 v- РЭ) |
1 экз. (НПП0.005.006 РЭ) |
|
АС-адаптер |
1 |
1 |
1 |
1 |
|
Держатель кабеля адаптера |
- |
1 |
- |
- |
|
Чашка |
1 |
1 |
1 |
1 |
|
Держатель чашки |
4 |
1 |
4 |
4 |
|
Защитное кольцо |
- |
1 |
- |
- |
|
Витрина |
1 |
- |
- |
- |
|
Крышка витрины |
1 |
- |
- |
- |
|
Фиксатор витрины |
2 |
- |
- |
- |
|
Винт-заглушка |
2 |
- |
2 |
- |
|
Защитный чехол |
1 |
1 |
1 |
1 |
|
Адаптер для подключения внешних устройств* |
1 |
- |
1 |
1 |
|
Кабель RS-232C * |
1 |
1 |
1 |
1 |
|
♦Поставляется по заказу | ||||
Поверка
осуществляется по приложению ДА «Методика поверки весов»
ГОСТ OIML R 76-1-2011 и разделу "Поверка" документов: «Весы лабораторные ВЛ модификаций ВЛ-120М, ВЛ-220М. Руководство по эксплуатации» НПП0.005.007 РЭ; «Весы
лабораторные ВЛЭ. Руководство по эксплуатации Н11110.005.006 РЭ».
ии с
Основные средства поверки: эталонные гири 1-го, 2-го и 3-го раз ГОСТ 8.021-2005.
Сведения о методах измерений
приведены в документах: «Весы лабораторные ВЛ модификаций ВЛ-120М, ВЛ-220М. Руководство по эксплуатации» НПП0.005.007 РЭ; «Весы лабораторные ВЛЭ. Руководство по эксплуатации Hl II 10.005.006 РЭ».
Нормативные документы
1. ГОСТ OIML R76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы.
Рекомендации к применению
работы по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.
Другие Весы
