Весы лабораторные МЛ
| Номер в ГРСИ РФ: | РБ 03 02 5839 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "МИДЛиК", г. Лобня, Московская обл. |
Весы лабораторные МЛ (далее весы) предназначены для статического определения массы веществ и материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5839 20 |
| Наименование | Весы лабораторные МЛ |
| Год регистрации | 2020 |
| Номер сертификата | 13785 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2024-12-27 |
| Получатель сертификата | ООО "МИДЛиК", г. Лобня Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "МИДЛиК"
Адрес: ул. Железнодорожная, д.10, Помещение №1, 141730, г. Лобня, Московская обл.
Контакты: +7 (495) 988-52-88, middle@middle.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - № RA.RU.311341, шифр поверительного клейма - МА)(НТК №11-15); ООО "ВЕСТЕХ XXI", г. Москва (аттестат аккредитации - №RA.RU. 312533, шифр поверительного клейма - ДОЫ)(НТК №10-18); ООО "ВЕСПРОФ", г.Химки Московской обл., РФ (аттестат аккредитации - №RA.RU. 311922, шифр повери-тельного клейма- ДВЗ)(НТК №03-20); ООО "МИДЛиК", г. Лобня, РФ (аттестат аккредитации - №RA.RU. 312882, шифр поверительного клейма-ДЦУ) (НТК №08-20). |
Поверители
Скачать
|
Описание типа РБ 03 02 5839 20 [2021-01-19]
rb-03-02-5839-20_2021-01-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 5839 20 [2016-02-19]
rb-03-02-5839-20_2016-02-19.pdf
|
Скачать |
Описание типа
Назначение
Весы лабораторные МЛ (далее весы) предназначены для статического определения массы веществ и материалов.
Описание
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

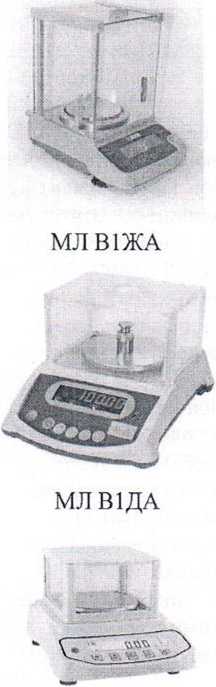

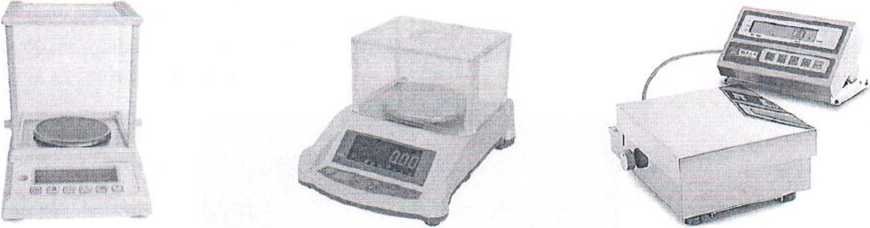

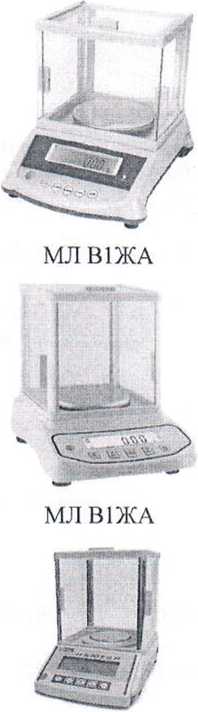

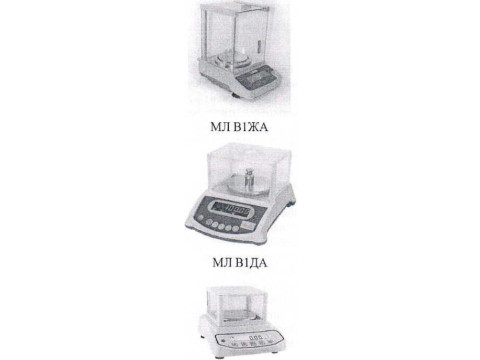

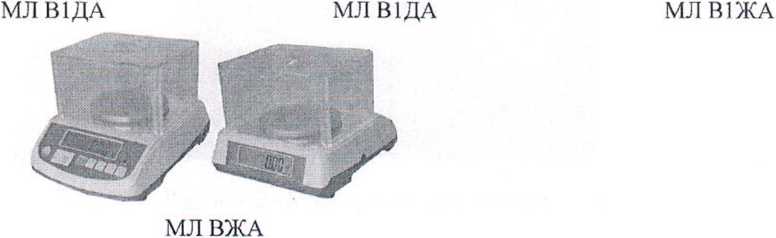

Общий вид весов представлен на рисунке 1.
МЛВ1ЖА
МЛ В1ЖА
МЛ В1ЖА
МЛ В1ЖА
Рисунок 1 - Общий вид весов
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство слежения за нулем (Т.2.7.3);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- вспомогательное показывающее устройство (Т.2.5);
- устройство выбора единиц измерений (2.1).
Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):
- счетный режим;
- вычисление процентных соотношений;
- режим сравнения.
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от аккумуляторной батареи и/или адаптера сетевого питания.
Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками.

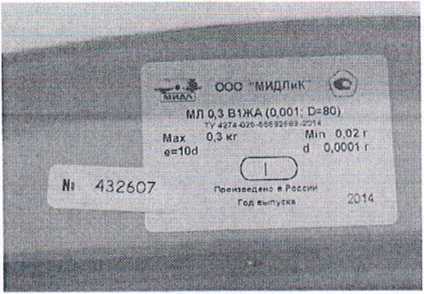

На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности;
- значения Max, Min, е, d;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя импортируемых весов;
- серийный номер;
- особый диапазон температур;
- знак утверждения типа.
Рисунок 2 - Маркировочная табличка весов
Обозначение модификаций весов имеет следующий вид:
МЛ 0,2 В
ЖА (0,001; D=80)
Значение максимальной нагрузки, кг: —
0,11; 0,15; 0,2; 0,3; 0,5; 0,6; 1; 1,5; 2; 3; 5; 6; 8; 10; 20; 30; 60; 150.
Назначение: ------------------------------
В - Внутреннее обозначение завода изготовителя.
Расположение дисплея: —---------------------------------------
Индекс отсутствует - двухсторонняя индикация
1 - исполнение с одним дисплеем;
Тип дисплея: ---------------------------------------------------
Ж- жидкокристаллический дисплей;
Д - светодиодный дисплей.
Тип питания: -------------------------------------------------------
Индекс отсутствует - питание от сети, нет встроенной батареи;
А - питание от сети, наличие встроенной батареи.
Поверочное деление, г: ---------------------------------------
0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1; 2.
Размеры грузоприемной платформы, мм ------------------------------
Для весов с круглой платформой:
диаметр от 80 до 180 мм.
Для весов с прямоугольной платформой: длина платформы от 120 до 500 мм; ширина платформы от 120 до 500 мм.
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R. 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано Или загружено через какой-либо интерфейс или с помощью других средств после принятия защиДзых мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Наименование ПО |
Не применяется |
|
Идентификационное наименование ПО |
Не применяется |
|
Номер версии (идентификационный номер) ПО |
SDL-10 |
|
Цифровой идентификатор ПО |
Не применяется |
|
Алгоритм вычисления цифрового идентификатора ПО |
Не применяется |
|
Примечание: 11 XX - обозначения, не относящиеся к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2
|
Обозначение типа |
Мах, кг |
Min, г |
Действительная цена деления шкалы, (d). г |
11оверочный интервал (е), г |
Класс точности |
Число поверочных интервалов (П) |
Пределы допускаемой погрешности при первичной поверке (для нагрузки т, выраженной в граммах), ±мг |
|
МЛ 0,11-1 |
0,11 |
0,1 |
0,0001 |
0,001 |
1 |
110000 |
0,5 (от 0 до 50 включ.) 1.0 (св. 50 до 110 включ.) |
|
МЛ 0,11-11 |
0,11 |
0,2 |
0,001 |
0,01 |
II |
11000 |
5 (от 0 до 50 включ.) 10 (св. 50 до 110 включ.) |
|
МЛ 0,15-1 |
0,15 |
0,1 |
0,0005 |
0,005 |
И |
30000 |
2,5 (от 0 до 25 включ.) 5 (св. 25 до 100 включ.) 7,5 (св. 100 до 150 включ.) |
|
МЛ 0,2-1 |
0,2 |
0,1 |
0,0001 |
0,001 |
1 |
200000 |
0,5(от 0 до 50 включ.) 1,0(св 50 до 200 включ.) |
|
Обозначение типа |
Мах, кг |
Min, г |
Действительная цена деления шкалы, (d), г |
Поверочный интервал (е), г |
Класс точности |
Число поверочных интервалов (п) |
Пределы допускаемой погрешности при первичной поверке (для нагрузки гп. выраженной в граммах), ± мг |
|
МЛ 0,2-11 |
0,2 |
0,2 |
0.001 |
0,01 |
II |
20000 |
5 (от 0 д о 50 включ.) 10 (св. 50 до 200 включ.) |
|
МЛ 0,3-1 |
0,3 |
0.1 |
0,0001 |
0,001 |
1 |
300000 |
0,5 (от 0 до 50 включ.) 1.0 (св. 50 до 200 включ.) 1,5 (св. 200 до 300 включ.) |
|
МЛ 0,3-11 |
0,3 |
0,2 |
0.001 |
0,01 |
11 |
30000 |
5 (от 0 до 50 включ.) 10 (св. 50 до 200 включ.) 15 (св. 200 до 300 включ.) |
|
МЛ 0,3-Ш |
0.3 |
0.1 |
0,0005 |
0,005 |
II |
60000 |
2,5 (от 0 до 25 включ.) 5,0 (св. 25 до 100 включ.) 7,5 (св. 100 до 300 включ.) |
|
МЛ 0,3-IV |
0,3 |
0.2 |
0,01 |
0,01 |
11 |
30000 |
5 (от 0 до 50 включ.) 10 (св. 50 до 200 включ.) 15 (св. 200 до 300 включ.) |
|
МЛ 0,6-1 |
0,6 |
0,2 |
0,001 |
0,01 |
11 |
60000 |
5 (от 0 до 50 включ.) 10 (св. 50 до 200 включ.) 15 (св. 200 до 600 включ.) |
|
МЛ 0,6-П |
0,6 |
0.2 |
0,01 |
0.01 |
11 |
60000 |
5 (от 0 до 50) 10 (св. 50 до 200) 15 (св. 200 до 600) |
|
Обозначение типа |
Мах. кг |
Min, г |
Действительная цена деления шкалы, (d), г |
Поверочный интервал (е), г |
Класс точности |
Число поверочных интервалов (п) |
Пределы допускаемой погрешности при первичной поверке (для нагрузки т. выраженной в граммах), ± мг |
|
МЛ 1-1 |
1 |
0,2 |
0,001 |
0,01 |
11 |
100000 |
5 (от 0 до 50 включ.) 10 (св. 50 до 200 включ.) 15 (св. 200 до 1000 включ.) |
|
МЛ 1-П |
1 |
0,2 |
0,01 |
0,01 |
II |
100000 |
5 (от 0 до 50 включ.) 10 (св. 50 до 200 включ.) 15 (св. 200 до 1000 включ.) |
|
МЛ 1,5-1 |
1,5 |
1 |
0,001 |
0,01 |
I |
150000 |
5 (от 0 до 500 включ.) 10 (св. 500 до 1500 включ.) |
|
МЛ 1,5-11 |
1,5 |
1 |
0,01 |
0,01 |
I |
150000 |
5 (от 0 до 500 включ.) 10 (св. 500 до 1500 включ.) |
|
МЛ 1,5-111 |
1,5 |
1 |
0,005 |
0,05 |
II |
30000 |
25 (от 0 до 250 включ.) 50 (св. 250 до 1000 включ.) 75 (св. 1000 до 1500 включ.) |
|
МЛ 1,5-IV |
1,5 |
1 |
0.05 |
0,05 |
II |
30000 |
25 (от 0 до 250 включ.) 50 (св. 250 до 1000 включ.) 75 (св. 1000 до 1500 включ.) |
|
МЛ 2-1 |
2 |
1 |
0,001 |
0,01 |
I |
200000 |
5 (от 0 до 500 включ.) 10 (св. 500 до 2000 включ.) |
|
МЛ 2-П |
2 |
1 |
0,01 |
0,01 |
I |
200000 |
5 (от 0 до 500 включ.) 10 (св. 500 до 2000 включ.) |
|
Обозначение типа |
Мах, кг |
Min, г |
Действительная цена деления шкалы, (d), г |
Ловерочный интервал (е), г |
Класс точности |
Число поверочных интервалов (п) |
Пределы допускаемой погрешности при первичной поверке (для нагрузки т. выраженной в граммах), ± мг |
|
МЛ 2-Ш |
2 |
0.4 |
0,002 |
0,02 |
П |
100000 |
10(от 0 до 100 включ.) 20 (св. 100 до 400 включ.) 30 (св. 400 до 2000 включ.) |
|
МЛ 2-IV |
2 |
0,4 |
0,02 |
0,02 |
11 |
100000 |
10 (от 0 до 100 включ.) 20 (св. 100 до 400 включ.) 30 (св. 400 до 2000 включ.) |
|
МЛ 2-V |
2 |
5 |
0,01 |
0,1 |
11 |
20000 |
50 (от 0 до 500 включ.) 100 (св. 500 до 2000 включ.) |
|
МЛ 2-VI |
2 |
1 |
0.01 |
0,01 |
11 |
20000 |
5 (от 0 до 500 включ.) 10 (св. 500 до 2000 включ.) |
|
МЛ 3-1 |
3 |
1 |
0,005 |
0,05 |
П |
60000 |
25 (от 0 до 25 включ.) 50 (св. 250 до 1000 включ.) 75 (св. 1000 до 3000 включ.) |
|
МЛ З-П |
3 |
1 |
0,05 |
0,05 |
11 |
60000 |
25 (от 0 до 250 включ.) 50 (св. 250 до 1000 включ.) 75 (св. 1000 до 3000 включ.) |
|
МЛ 3-III |
3 |
1 |
0,001 |
0,01 |
I |
300000 |
5 (от 0 до 500 включ.) 10 (св. 500 до 2000 включ.) 15 (св. 2000 до 3000 включ.) |
|
Обозначение типа |
Мах, кг |
Min, г |
Действительная цена деления шкалы, (d), г |
Поверочный интервал (е), г |
Класс точности |
Число поверочных интервалов (п) |
Пределы допускаемой погрешности при первичной поверке (для нагрузки т, выраженной в граммах), ± мг |
|
МЛ 3-1V |
3 |
1 |
0,01 |
0,01 |
I |
300000 |
5 (от 0 до 500 включ.) 10 (св. 500 до 2000 включ.) 15 (св. 2000 до 3000 включ.) |
|
МЛ 3-V |
3 |
2 |
0,002 |
0,02 |
1 |
150000 |
10(от 0 до 1000 включ.) 20 (св. 1000 до 3000 включ.) |
|
МЛ 3-VI |
3 |
2 |
0,02 |
0,02 |
1 |
150000 |
10 (от 0 до 1000 включ.) 20 (св. 1000 до 3000 включ.) |
|
МЛ 3-VII |
3 |
5 |
0.01 |
0.1 |
II |
30000 |
50 (от 0 до 500 включ.) 100 (св. 500 до 2000 включ.) 150 (св. 2000 до 3000 включ.) |
|
МЛ 3-VII1 |
3 |
5 |
0,1 |
0,1 |
II |
30000 |
50 (от 0 до 500 включ.) 100 (св. 500 до 2000 включ.) 150 (св. 2000 до 3000 включ.) |
|
МЛ 5-1 |
5 |
1 |
0,005 |
0,05 |
II |
100000 |
25 (от 0 до 250) 50 (св. 250 до 1000) 75 (св. 1000 до 5000) |
|
МЛ 5-П |
5 |
1 |
0,05 |
0,05 |
11 |
100000 |
25(от 0 до 250 включ.) 50 (св. 250 до 1000) включ. 75 (св. 1000 до 5000 включ.) |
|
.--- Обозначение типа |
Мах, кг |
Min, г |
Действительная цена деления шкалы, (d). г |
Поверочный интервал (е), г |
Класс точности |
Число поверочных интервалов (П) |
Пределы допускаемой погрешности при первичной поверке (для нагрузки т. выраженной в граммах), ± мг |
|
МЛ 5-III |
5 |
5 |
0.01 |
0.1 |
11 |
50000 |
50 (от 0 до 500 включ.) 100 (св. 500 до 2000 включ.) 150 (св. 2000 до 5000 включ.) |
|
МЛ 5-IV |
5 |
5 |
0.1 |
0,1 |
II |
50000 |
50 (от 0 до 500 включ.) 100 (св. 500 до 2000 включ.) 150 (св. 2000 до 5000 включ.) |
|
МЛ 6-1 |
6 |
5 |
0,01 |
о,1 |
11 |
60000 |
50 (от 0 до 500 включ.) 100 (св. 500 до 2000 включ.) 150 (св. 2000 до 6000 включ.) |
|
МЛ 6-11 |
6 |
5 |
0.1 |
0,1 |
II |
60000 |
50 (от 0 до 500 включ.) 100 (св. 500 до 2000 включ.) 150 (св. 2000 до 6000 включ.) |
|
МЛ 8-1 |
8 |
5 |
0,01 |
0,1 |
II |
80000 |
50 (от 0 до 500 включ.) 100 (св. 500 до 2000 включ.) 150 (св. 2000 до 8000 включ.) |
|
МЛ 8-П |
8 |
5 |
0,1 |
0,1 |
II |
80000 |
50 (от 0 до 500) включ. 100 (св. 500 до 2000 включ.) 150 (св. 2000 до 8000 включ.) |
|
МЛ 10-1 |
10 |
5 |
0,01 |
0,1 |
II |
100000 |
50 (от 0 до 500 включ.) 100 (св. 500 до 2000 включ.) 150 (св. 2000 до 10000 включ.) |
Ц \h. ■ /
Лист № 10
Всего листов 12
|
■ Обозначение типа |
Мах, кг |
Min, г |
Действительная цена деления шкалы, (d), г |
Поверочный интервал (е), г |
Класс точности |
Число поверочных интервалов (П) |
Пределы допускаемой погрешности при первичной поверке (для нагрузки т, выраженной в граммах), ± мг |
|
МЛ 10-II |
10 |
5 |
0,1 |
0,1 |
II |
100000 |
50 (от 0 до 500 включ.) 100 (св. 500 до 2000 включ.) 150 (св. 2000 до 10000 включ.) |
|
МЛ 20-1 |
20 |
10 |
0,01 |
0,1 |
I |
200000 |
50 (от 0 до 5000 включ.) 100 (св. 5000 до 20000 включ.) |
|
МЛ 20-11 |
20 |
10 |
0,1 |
0,1 |
1 |
200000 |
50 (от 0 до 5000 включ.) 100 (св. 5000 до 20000 включ.) |
|
МЛ 30-1 |
30 |
10 |
0,01 |
0.1 |
I |
300000 |
50 (от 0 до 5000 включ.) 100 (св. 5000 до 20000 включ.) 150 (св. 20000 до 30000 включ.) |
|
МЛ 30-11 |
30 |
10 |
0,1 |
0.1 |
I |
300000 |
50 (от 0 до 5000 включ.) 100 (св. 5000 до 20000 включ.) 150 (св. 20000 до 30000 включ.) |
|
МЛ 30-111 |
30 |
50 |
0.1 |
1 |
II |
30000 |
500 (от 0 до 5000 включ.) 1000 (св. 5000 до 20000 включ.) 1500 (св. 20000 до 30000 включ.) |
|
МЛ 60-1 |
60 |
50 |
0,1 |
1 |
II |
60000 |
500 (от 0 до 5000 включ.) 1000 (св. 5000 до 20000 включ.) 1500 (св. 20000 до 60000 включ.) |
|
Обозначение типа |
Мах. кг |
Min, г |
Действительная цена деления шкалы, (С1), Г |
Поверочный интервал (е), г |
Класс точности |
Число поверочных интервалов (п) |
Пределы допускаемой погрешности при первичной поверке (для нагрузки in. выраженной в граммах), ± мг |
|
МЛ 150-1 |
150 |
100 |
0.2 |
2 |
11 |
75000 |
1000 (от 0 до 10000 включ.) 2000 (св. 10000 до 40000 включ.) 3000 (св. 40000 до 150000 включ.) |
Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1-2011),°С..............от + 15 до + 25
Габаритные размеры, не более, мм............................................................. 500x500x400
Масса, не более, кг...................................................................................................30
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Весы |
1 шт. |
|
Адаптер сетевого питания |
1 шт. |
|
Руководство по эксплуатации |
1 шт.________________________________________________ |
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ О1МГ R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности Е|, Ег по ГОСТ OIML R 111 - 1 -2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе «Введение в эксплуатацию».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». / у /'>. 1
ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
Техническая документация фирмы-изготовителя.
Другие Весы
