Весы электронные "Титан"
| Номер в ГРСИ РФ: | РБ 03 02 7752 20 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | Торговое частное унитарное предприятие "АВТО-КОМБИ", г. Минск |
|
Описание типа РБ 03 02 7752 20 [2021-02-04]
rb-03-02-7752-20_2021-02-04.pdf
|
Скачать |
Весы электронные "Титан" (в дальнейшем - весы) предназначены для определения массы в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7752 20 |
| Наименование | Весы электронные "Титан" |
| Год регистрации | 2020 |
| Номер сертификата | 13752 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2025-09-30 |
| Получатель сертификата | Торговое частное унитарное предприятие "АВТО-КОМБИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Торговое частное унитарное предприятие "АВТО-КОМБИ", г. Минск
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 7752 20 [2021-02-04]
rb-03-02-7752-20_2021-02-04.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные "Титан" (в дальнейшем - весы) предназначены для определения массы в режиме статического взвешивания.
Область применения - предприятия и организации общественного питания, торговли, почта и другие отрасли народного хозяйства.
Описание
Принцип действия весов основан на преобразовании, действующей на них силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тен-зорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму и поступает в терминал для индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства (с платформой) и терминала (устройства управления).
Весоизмерительное устройство состоит из основания, крестовины, устройства коммутации, грузоприемной платформы и весоизмерительного цифрового датчика производства фирмы "Mavin", Китай, со встроенным в него датчиком температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и установочных опор, которые ввернуты непосредственно в основание.
Весы обеспечивают выполнение следующих функций:
- обнуление показаний массы;
- запоминание текущего значения массы (как массы тары);
- суммирование взвешиваемой массы нетто.
Весы оснащены каналом связи с внешним устройством. Тип интерфейса и его наличие опциональны и определяется при заказе исполнений весов, отличных от базового варианта. __
Весы выпускаются в различных модификациях, ^^^^^'ающихся
метрологическими характеристиками, размерами ГПУ.
Il |ГосудЗ(Х:т*1^ьяй реестр] ]|
II I средстн синий / II
\\ \ Е*еС0У°п*д|си_ /5 i //
V, \Дл8 документов/ //
. У 1
Структура условного обозначения весов:
Титан-S.E-VQK(X)-1, где:
Титан - тип весов;
S - наибольший предел взвешивания, кг;
Е - количество диапазонов для многодиапазонных весов (2 - для многодиапазонных весов);
V - обозначение варианта исполнения - модификация (Т, TP, ТВ1, ТВ2, ТВЗ, ТВ4);
Q - тип блока индикации весов (1 - жидкокристаллический, 2 - светодиодный);
К - наличие аккумулятора (0 - аккумулятора нет, 1 - аккумулятор);
X - наличие опциональных интерфейсов и разъема для выносного индикатора (R - RS232, U - USB, W - Wi-Fi, Е - Ethernet, I - разъем для выносного индикатора).
1 — обозначение присутствует только для весов с автоматической подмоткой ленты устройства печати этикеток.

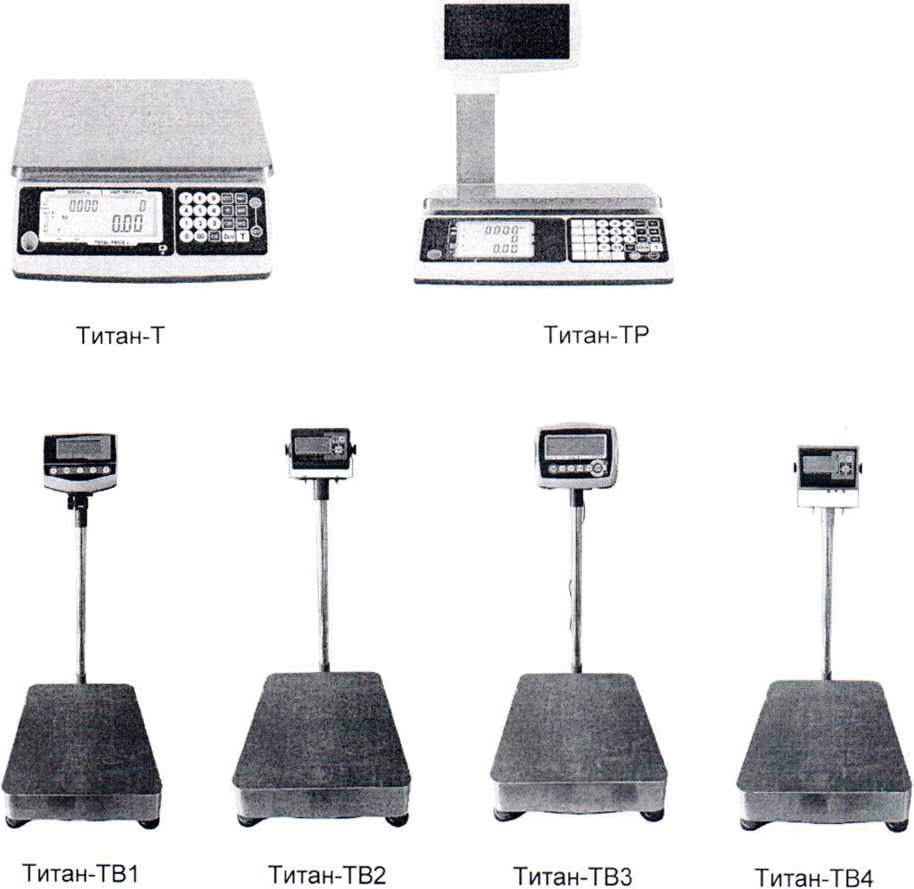

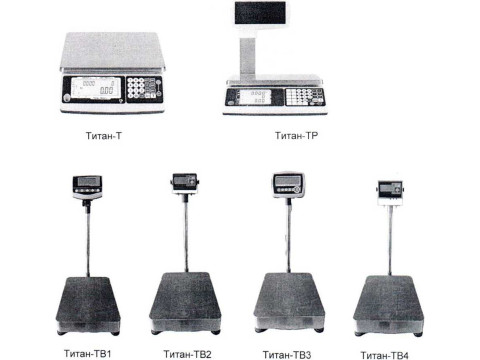

Внешний вид весов приведен на рисунке 1.
Рисунок 1 - Общий вид весов электронных "Титан".
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано, загружено через какой-либо интерфейс или с помощью других средств после опломбирования.
Для защиты от несанкционированного доступа к внутренним частям и изменений параметров их настройки и юстировки, а также измерительной информации используется переключатель настройки и юстировки, пломбируемый пломбой в виде разрушаемой наклейки или свинцовой пломбой.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее. Данные представлены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО |
не применяется | |
|
Титан-Т |
2.0хххх | |
|
Титан-ТР |
2.0хххх | |
|
Номер версии |
Титан-ТВ 1 |
1 .Охххх |
|
(идентификационный номер) ПО |
Титан-ТВ2 |
1 .Охххх |
|
Титан-ТВЗ |
1 .Охххх | |
|
Титан-ТВ4 |
1 .Охххх | |
|
Цифровой идентификатор ПО (контрольная сумма |
* | |
|
исполняемого кода) | ||
|
Алгоритм вычисления цифрового идентификатора ПО |
* | |
Примечание:
х - принимает значения от 0 до 9;
* - данные не доступны, так как данное ПО не может быть изменено, модифициро-вано, прочитано или загружено через какой-либо интерфейс после опломбирования
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности
средний (III)
от 0 до Мах от 0 до плюс 40
от 195,5 до 253
от 49 до 51
6
12
Диапазон выборки массы тары, г Диапазон рабочих температур, °C Питание весов:
- от сети переменного тока: диапазон напряжения переменного тока, В диапазон частот, Гц
- от аккумулятора: номинальное напряжение, В
Потребляемая мощность, В А, не более
Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е) и классы точности в соответствии с nOCT OIML R 76-1-2011 приведены в таблице в таблице 2.
Госудзгю’венгий
срьдсгв намерений РН.П
>:ларусь
Для документов
Таблица 2
|
Наименование модификации |
Диапазон взвешивания W1 |
Диапазон взвешивания W2 | ||||
|
Mini,кг |
Мах1,кг |
ei=di |
Min2,Kr |
Махг.кг |
62=62,г | |
|
Титан-Т |
0,04 |
6 |
2 |
0,1 |
15 |
5 |
|
Титан-ТР |
0,04 |
6 |
2 |
0,1 |
15 |
5 |
|
0,4 |
60 |
20 | ||||
|
Титан-ТВ 1 |
0,4 |
100 |
20 |
- |
- |
- |
|
1 |
200 |
50 | ||||
|
0,2 |
30 |
10 |
0,4 |
60 |
20 | |
|
Титан-ТВ2 |
0,2 |
50 |
10 |
0,4 |
100 |
20 |
|
0,4 |
100 |
20 |
1 |
200 |
50 | |
|
0,2 |
30 |
10 |
0,4 |
60 |
20 | |
|
Титан-ТВЗ |
0,2 |
50 |
10 |
0,4 |
100 |
20 |
|
0,4 |
100 |
20 |
1 |
200 |
50 | |
|
0,2 |
30 |
10 |
0,4 |
60 |
20 | |
|
Титан-ТВ4 |
0,2 |
50 |
10 |
0,4 |
100 |
20 |
|
0,4 |
100 |
20 |
1 |
200 |
50 | |
Пределы допускаемой погрешности весов в интервалах взвешивания приведены в таблице в таблице 3.
Таблица 3
|
Наименование модификации |
Интервал взвешивания, кг |
Пределы допускаемой погрешности при поверке, г | ||
|
«Титан-Т» «Титан-ТР» |
0,04-1,0 |
0,1 -2,5 |
±1,0/±2,5 | |
|
1,0-4,0 |
2,5-10 |
±2,0 /±5,0 | ||
|
4,0-6,0 |
10-15 |
±3,0/±7,5 | ||
|
«Титан - ТВ1» |
Min = 0,4 кг, Мах = 60 кг | |||
|
0,4-10 |
±10,0 | |||
|
10-40 |
±20,0 | |||
|
40-60 |
±30,0 | |||
|
Min = 0,4 кг, М |
ах = 100 кг | |||
|
0,4 - 10 |
±10,0 | |||
|
10-40 |
±20,0 | |||
|
40-100 |
±30,0 | |||
|
Min = 1 кг, Мах = 200 кг | ||||
|
1 -25 |
±25,0 | |||
|
25-100 |
±50,0 | |||
|
100-200 |
±75,0 | |||
|
«Титан - ТВ2» «Титан - ТВЗ» «Титан - ТВ4» |
Min = 0,2 кг, Мах = 60 кг | |||
|
0,2 - 5 |
0,4-10 |
±5,0/±10,0 | ||
|
5 - 20 |
10-40 |
±10,0/±20,0 | ||
|
20-30 |
40-60 |
±15,0/±30,0 | ||
|
Min = 0,2 кг, М |
ах = 100 кг | |||
|
0,2 - 5 |
0,4-10 |
±5,0/±10,0 | ||
|
5-20 |
10-40 |
±10,0/±20,0 | ||
|
20-50 |
40-100 |
±15,0/±30,0 | ||
|
Min = 0,4 кг, М |
ах = 200 кг | |||
|
0,4-10 |
1 -25 |
±10,0/±25,0 | ||
|
10-40 |
25-100 |
±20,0/±50,0 | ||
|
40 - 100 |
100 - 200 |
±30,0 / ±75,0 | ||
Масса и габаритные размеры весов приведены в таблице 4.
[Государственной реестр] I средств /
\ Республики Беларусь / \Длв документов/ ЧТелГ'/jT^
аблица 4
|
Наименование модели |
Габаритные размеры, мм, не более |
Масса, кг не более | |
|
Размер весов, ШхВхГ |
Размер платформы | ||
|
Титан-Т |
333x66x323 |
250x215 |
8 |
|
Титан-ТР |
323x79x333 |
310x220 |
8 |
|
Титан-ТВ1 |
188x962x120 |
400x500 |
12,5 |
|
Титан-ТВ2 |
189x949x108 |
400x500 |
12,5 |
|
Титан-ТВЗ |
247x964x168 |
400x500 |
12,5 |
|
Титан-ТВ4 |
240x949x174 |
400x500 |
12,5 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки весов входят:
|
- весы - блок питания - руководство по эксплуатации (в комплекте с паспортом) -упаковочная коробка |
1 шт.; 1 шт. 1 шт.; 1 шт. |
Примечание - состав комплекта поставки может быть изменён по требованию заказчика и КД.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100231650.004-2019 "Весы электронные "Титан".
ГОСТ OIML R 76-1-2011 “Весы неавтоматического действия. Метрологические и технические требования испытания”.
Заключение
Весы электронные "Титан" соответствуют требованиям, ТУ BY 100231650.004-2019, ГОСТ OIML R 76-1-2011.
Весы электронные "Титан" соответствуют требованиям ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 43934 до 30.11.2025).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 1.0025.
