Аппаратура «Вибробит 400» (далее - аппаратура) предназначена для измерений в непрерывном режиме среднеквадратических значений (СКЗ) виброускорения и СКЗ виброскорости, размаха абсолютного виброперемещения опор подшипников; размаха относительного виброперемещения валов и других узлов; относительного перемещения (смещения) вращающихся валов, корпусов подшипников, деталей и узлов; частоты вращения ротора, а также унифицированного сигнала постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 5723 20
Наименование	Аппаратура "Вибробит 400"
Год регистрации	2020
Номер сертификата	13628
Дата регистрации	2020-07-30
Срок действия	2024-04-15
Получатель сертификата	ООО НПП "ВИБРОБИТ", г. Ростов-на-Дону, Российская Федерация (RU)

Производитель / Заявитель

ООО НПП "ВИБРОБИТ"

Адрес: ул. Капустина, д. 8, корп. А, г. Ростов-на-Дону, 344092

Контакты: (863)218-24-75, 218-24-78

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Метрологическое обеспечение	Метрологически НЕ обеспечены в Республике Беларусь при измерении параметров вибрации ввиду отсутствия основного эталонного оборудования с требуемыми метрологическими характеристиками.
Методика поверки	Поверка проводится по ВШПА.421412.400.002 МП (утвержденной в 2017 г.).
Признание поверки	Первичнаяи при выпуске из производства: ООО НПП "Вибробит" (номер реестра - №1757, шифр поверительного клейма - ВЯЖ)(НТК №06-15). Временно, до создания эталонной базы в Республике Беларусь, признавать результаты периодической поверки, проводимой ООО НПП "Вибробит" (номер реестра - №1757, шифр поверительного клейма - В) (НТК №07-20).

Поверители

Скачать

	Описание типа РБ 03 06 5723 20 [2021-01-19] rb-03-06-5723-20_2021-01-19.pdf	Скачать
	Описание типа РБ 03 06 5723 20 [2015-08-11] rb-03-06-5723-20_2015-08-11.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа »..,,кплектность средства измерений Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия аппаратуры основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал, дальнейшей его обработке.

Аппаратура представляет собой измерительную систему, которая состоит из первичных преобразователей (датчиков), вторичных преобразователей (цифровых измерительных преобразователей) и установочной коробки, в которую при помощи DIN-рейки устанавливаются вторичные преобразователи (далее измерительные преобразователи).

Аппаратура включает измерительные каналы следующих типов: канал измерения виброускорения; канал измерения виброскорости; канал измерения абсолютного виброперемещения; канал измерения относительного виброперемещения; канал измерения смещения; канал измерения частоты вращения (далее канал измерения скорости вращения); канал общего назначения для измерения унифицированного сигнала постоянного тока и физических параметров, предназначенный для работы с первичными преобразователями (датчиками), имеющими выходной унифицированный сигнал постоянного тока.

Контроль измеряемых параметров осуществляется путем сравнения их с заданными уровнями, на основе которого формируются сигналы предупреждения и аварийного отключения оборудования.

Аппаратуру в соответствии с ГОСТ Р 8.596-2002 можно рассматривать как измерительную систему ИС-1 или как измерительную систему ИС-2.

Аппаратура является проектно-компонуемым изделием и может состоять из одного или нескольких однотипных или различных измерительных каналов.

Общий вид установочной коробки с маркировочной табличкой и установленными в ней на DIN-рейке измерительными преобразователями серии DT400.010 представлен на рисунке 1, структурная схема представлена на рисунке 2.

ВИБРО

БИТ

Аппаратура "Вибробит 400'

ООО нпп "ВИБРОБИТ” www.vibrobit.ru

0001-16

Рисунок 1 - Общий вид установочной коробки с маркировочной табличкой и установленными в ней на DIN-рейке измерительными преобразователями серии DT400.010

Источник питания DC +24 В

Источник питания DC+24 В

Осноаиой

Резервный

Датчик

| Датчик }■

[ Датчик }•

| Датчик )

Цифровой измерительный преобразователь DT400 010

преобразователь DT400.010

RS4B5 ' CAN 2 0Е1

цифровых

«G4S

RG«&

/окообда выходы

Сервер сбора данных верхнего уровня / Контроллера АСУ ТП

Установочная коробка

измерительных преобразователей

преобразователь DT400 010

Цифровой измерительный преобразователь DT400.010

RG45

Каскадное соединение циФсоеы* иыерипнтьнь'к преображоапизпой

Рисунок 2 - Структурная схема

RG45

Первичными преобразователями являются вихретоковые датчики серий ES400, IES400, RS400, DS400 и пьезоэлектрические датчики серий PS400, IPS400 и пьезоэлектрический датчик модификации CPS400.610M.

Датчики всех типов имеют одинаковые разъемные соединения с измерительными преобразователями, что упрощает монтаж аппаратуры на объекте контроля.

Принцип действия вихретоковых датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения статического зазора и его изменения, пропорционального виброперемещению. Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал). Модели датчиков различаются диапазонами измерений. В зависимости от модели датчики используются с измерительными преобразователями серии DT400.010 соответствующего исполнения.

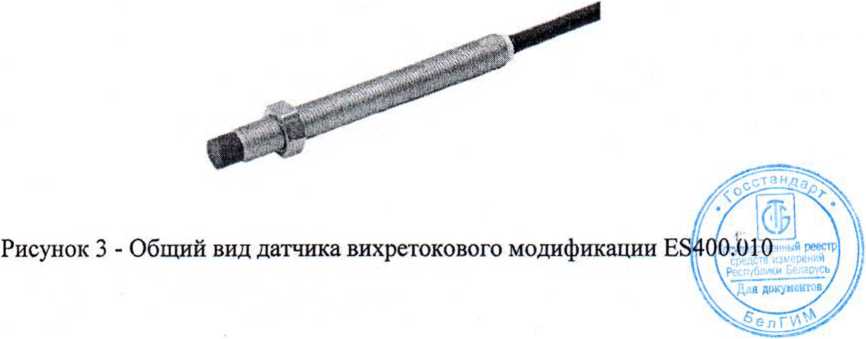

Общий вид вихретоковых датчиков приведен на рисунках 3-8.

Рисунок 4 - Общий вид датчика вихретокового модификации IES400.010

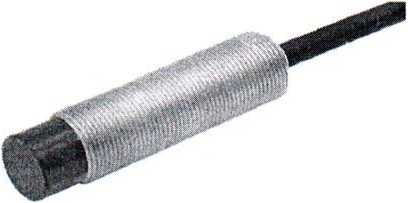

Рисунок 5 - Общий вид датчика вихретокового модификации ES400.016

Рисунок 6 - Общий вид датчика вихретокового модификации ES400.027

Рисунок 7 - Общий вид датчика вихретокового модификации DS400.020

Рисунок 8 - Общий вид датчика вихретокового модификации

Пьезоэлектрические датчики серии PS400, IPS400 и пьезоэлектрический датчик модификации CPS400.610M являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Модели датчиков различаются типом крепления, выходным сигналом (по заряду или напряжению) и диапазоном измерения.

Общий вид пьезоэлектрических датчиков приведен на рисунках 9-11.

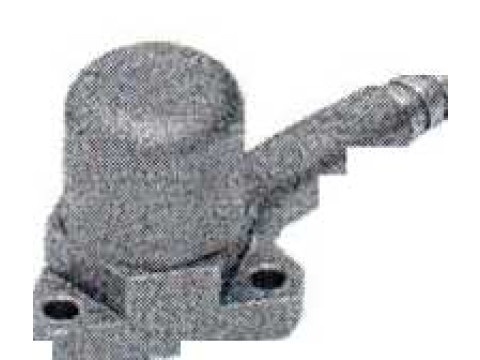

Рисунок 9 - Общий вид датчика пьезоэлектрического модификаций PS400.317 и IPS400.317

Рисунок 10 - Общий вид датчика пьезоэлектрического модификаций PS400.610 и IPS400.610

Рисунок 11 - Общий вид датчика пьезоэлектрического модификации CPS400.610M

В качестве вторичных преобразователей используются измерительные преобразователи серии DT400.010. Преобразователи изготавливаются по исполнениям, поддерживают работу со всеми типами датчиков аппаратуры «Вибробит 400» и выполняют все заявленные виды измерений.

На корпусе измерительного преобразователя предусмотрена светодиодная индикация отображающая текущее состояние преобразователя и цифровой индикатор с результатами измерений.

Цифровые измерительные преобразователи имеют стандартные унифицированные выходные сигналы:

- унифицированные, постоянного тока: (4 - 20) мА;

- дискретные, типа оптореле;

- цифровые интерфейсы: RS 485, CAN 2.0 В, диагностический USB.

Наличие стандартизованных интерфейсов управления и унифицированных выходов обеспечивает аппаратуре «Вибробит 400» электрическую и функциональную совместимость с другими типами средств измерений и информационно-измерительными системами.

Общий вид измерительных преобразователей серии DT400.010 приведён на рисунке 12.

Д' -'-J •- ■ !.

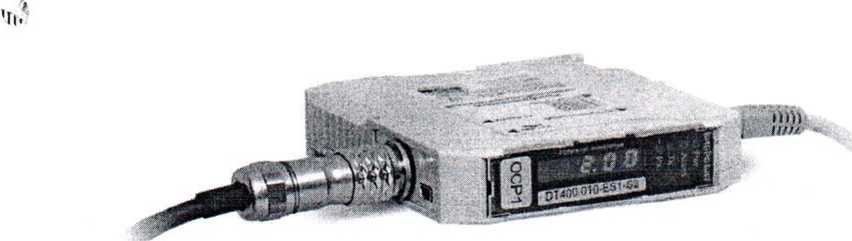

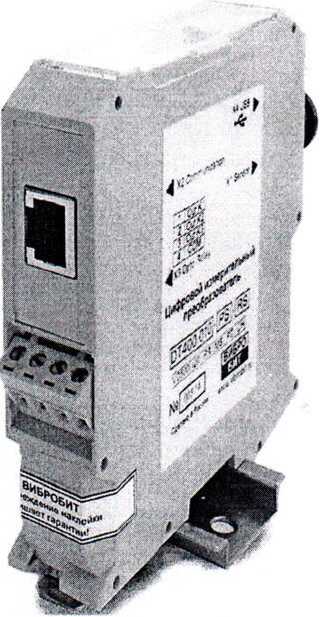

Рисунок 12 - Общий вид измерительного преобразователя DT400.010

На корпусе измерительного преобразователя DT400.010 расположена защитная пломба, предохраняющая его от несанкционированного вскрытия. Защитная пломба представляет собой наклейку с предупреждающей информацией: «Повреждение наклейки лишает гарантии». Наклейка устанавливается в нижней части корпуса измерительного преобразователя, скрепляя две его половины, как показано на рисунке 13.

Рисунок 13 - Защитная пломба на корпусе измерительного преобразователя

Программное обеспечение

Функционирование измерительного преобразователя DT400.010 осуществляется на основе высокопроизводительного микроконтроллера компании Microchip, под управление встроенного программного обеспечения (ПО) «Vibrobit 400. Firmware DT400.10».

ПО функционально не разделяется на метрологически значимую и метрологически не значимую части.

Встроенное ПО записывается в энергонезависимую память микроконтроллера ца заводе-изготовителе. Модификация встроенного ПО преобразователя невозможна без нарушения защитной пломбы корпуса. I

Лист № 7

Всего листов 15

'■ I

'п'- Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Доступ к изменяемым параметрам ограничен на физическом уровне.

Существующих идентификационных данных (признаков) достаточно для однозначной идентификации ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Vibrobit 400. F irmware DT400.10
Номер версии (идентификационный номер) ПО	01.00
Цифровой идентификатор ПО	0xF7D837E3
Алгоритм вычисления цифрового идентификатора ПО	CRC-32
Другие идентификационные данные (если имеются)	-

Технические характеристики

Метрологические и технические характеристики, включая показатели точности, аппаратуры «Вибробит 400» поканально представлены ниже.

Таблица 2 - Канал измерения виброускорения (датчики серий PS400 и IPS400 с измерительными

преобразователями типа DT400)

Наименование характеристики	Значения
Диапазон измерения, м/с"	от 0.2 до 10.0; от 0,3 до 16,0
Диапазоны частот, Гц	от 2 до 2000; от 10 до 2000
Границы допускаемой основной относительной погрешности измерения СКЗ виброускорения при доверительной вероятности 0,95 на базовой частоте, %: - по цифровому индикатору - по унифицированному токовому выходу	±2.5 ±3.0
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте, %	±1,0
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, %	±2.0
Неравномерность амплитудно-частотной характеристики для диапазона от 10 до 2000 Гц в диапазонах частот. %, не более: - от 10 до 20 Гц - от 20 до 500 Гц - от 500 до 2000 Гц	+2.5;-10.0 ±2.5 +2,5;-10,0
Неравномерность амплитудно-частотной характеристики для диапазона от 2 до 2000 Гц в диапазонах частот, %, не более: - от 2 до 5 Гц - от 5 до 500 Гц - от 500 до 2000 Гц	+2.5; -10,0 ±2.5 +2.5;-10,0

И’у^должеиие таблицы 2

Наименование характеристики	Значения
Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброускорения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур. %: - для датчика - для измерительного преобразователя	±8.0 ±2,0
Пределы допускаемой дополнительной приведенной погрешности измерения, вызванной влиянием переменного магнитного поля сетевой частоты. %: - для датчика - для измерительного преобразователя	±0,5 ±0,5
Базовая частота измерений. Гц	80

Таблица 3 - Канал измерения виброскорости (датчики серий PS400 и IPS400 с измерительными

преобразователями типа DT400)

Наименование характеристики	Значения
Диапазоны измерения, мм/с	от 0,3 до 16.0; от 0,6 до 32,0
Диапазоны частот, Гц	от 2 до 1000; от 10 до 1000
Границы допускаемой основной относительной погрешности измерения СКЗ виброскорости при доверительной вероятности 0,95 на базовой частоте, %: - по цифровому индикатору - по унифицированному токовому выходу	±2,5 ±3,0
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте. %	±1.0
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, %	i ±2,0
Неравномерность амплитудно-частотной характеристики (АЧХ) для диапазона от 10 до 1000 Гц в диапазонах частот, %, не более: - от 10 до 20 Гц - от 20 до 500 Гц -от 500 до 1000 Гц	+2.5; -10,0 ±2.5 +2,5;-10,0
Неравномерность амплитудно-частотной характеристики для диапазона от 2 до 1000 Гц в диапазонах частот, %, не более: - от 2 до 5 Гц - от 5 до 500 Гц - от 500 до 1000 Гц	+2,5; -10,0 ±2,5 +2.5; -10.0
Пределы допускаемой дополнительной погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %: - для датчика - для измерительного преобразователя	±8,0 ±2.0

'одолжение таблицы 3

Наименование характеристики

Значения

Пределы допускаемой дополнительной приведенной погрешности измерения СКЗ виброскорости, вызванной влиянием переменного магнитного поля сетевой частоты, %:

- для датчика

- для измерительного преобразователя

±0.5 ±0,5

Базовая частота измерений, Гц

Таблица 4 - Канал измерения абсолютного виброперемещения (датчики серий PS400 и IPS400

с измерительными преобразователями типа DT400)

Наименование характеристики	Значения
Диапазоны измерения, мкм	от 10 до 500; от 20 до 1000
Диапазоны частот, Гц	от 5 до 500; от 2 до 200
Границы допускаемой основной относительной погрешности измерения размаха виброперемещения при доверительной вероятности 0,95 на базовой частоте, %: - по цифровому индикатору - по унифицированному токовому выходу	±2,5 ±3,0
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте. %	±2,0
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, %	±2.0
Неравномерность амплитудно-частотной характеристики для диапазона от 5 до 500 Гц в диапазонах частот, %, не более: - от 5 до 20 Гц - от 20 до 500 Гц	±2,5;-10,0 ±2,5
Неравномерность амплитудно-частотной характеристики для диапазона от 2 до 200 Гц в диапазонах частот, %, не более: - от 2 до 20 Гц - от 20 до 200 Гц	±2.5;-10,0 ±2,5
Пределы допускаемой дополнительной погрешности измерения размаха виброперемещения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур. %: - для датчиков - для измерительного преобразователя	±8,0 ±2,0
Пределы допускаемой дополнительной приведенной погрешности измерения размаха виброперемещения, вызванной влиянием переменного магнитного поля сетевой частоты. %: - для датчика - для измерительного преобразователя	±0,5 ±0,5
Базовая частота измерений, Гц	40

Телица 4а - Канал измерения абсолютного виброперемещения (датчик модификации

CPS400.61 ОМ с преобразователями серии DT400.010)

Наименование характеристики	Значения
Диапазон измерений размаха абсолютного виброперемещения, мкм	от 5 до 1000
Диапазон рабочих частот, Гц	от 0,7 до 200
Доверительные границы допускаемой основной относительной погрешности измерений размаха абсолютного виброперемещения при доверительной вероятности 0,95 на базовой частоте, %: - по цифровому индикатору - по унифицированному токовому выходу	±5,0 ±5,5
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте, %, не более	±4,0
Пределы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте. %	±4,0
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты в диапазонах частот, %, не более: - от 0,7 до 2 Гц включ. - св. 2 до 160 Гц включ. - св. 160 до 200 Гц	от -20.0 до ±5.0 ±5.0 от -10.0 до +5,0
Пределы допускаемой дополнительной относительной погрешности измерения размаха абсолютного виброперемещения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %: - для датчика - для измерительного преобразователя	±4,0 ±2.0
Базовая частота. Г ц	40

Таблица 5 - Канал измерения относительного виброперемещения (датчик серии ES400 с измерительным преобразователем типа DT400) __________________________________

Наименование характеристики	Значения
Диапазоны измерения, мкм	от 10 до 500; от 20 до 1000
Диапазоны частот, Гц	от 5 до 500; от 0,05 до 160
Границы допускаемой основной относительной погрешности измерения размаха виброперемещения при доверительной вероятности 0,95 на базовой частоте, %: - по цифровому индикатору - по унифицированному токовому выходу	±4,0 ±4,5
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте, %	±3.0
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, %	±2,0
Неравномерность амплитудно-частотной характеристики для диапазона от 5 до 500 Гц в диапазонах частот, %, не более: - от 5 до 20 Гц - от 20 до 500 Гц	+2,5; -10,0 ---/9*^x4--

и „здолжение таблицы 5

Наименование характеристики	Значения
Неравномерность амплитудно-частотной характеристики для диапазона от 0,05 до 160 Гц, %, не более	±2,5
Пределы допускаемой дополнительной погрешности измерения размаха виброперемещения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %: - для датчика - для измерительного преобразователя	±3.0 ±2.0
Пределы допускаемой дополнительной приведенной погрешности измерения размаха виброперемещения, вызванной влиянием переменного магнитного поля сетевой частоты, %: - для датчика - для измерительного преобразователя	±0,5 ±0,5
Базовая частота. Гц	40

Таблица 5а - Канал измерения относительного виброперемещения (датчики серий ES400 и IES400 с преобразователями серии DT400.010)_________________________

Наименование характеристики	Значения
Диапазон измерений размаха относительного виброперемещения, мкм	от 30 до 2000
Диапазон рабочих частот, Гц	от 0,4 до 100
Доверительные границы допускаемой основной относительной погрешности измерений размаха относительного виброперемещения при доверительной вероятности 0,95 на базовой частоте. %: - по цифровому индикатору - по унифицированному токовому выходу	±3,0 ±3.5
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте, %, не более	±3,0
Пределы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, %	±2,0
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты в диапазонах частот, %, не более: - от 0,4 до 10 Гц включ. - св. 10 до 100 Гц	от -10.0 до +2.5 ±2,5
Пределы допускаемой дополнительной относительной погрешности измерения размаха относительного виброперемещения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %: - для датчика - для измерительного преобразователя	±3.0 ±2.0
Базовая частота, Гц	15

t ..щица 6 - Канал измерения смещения (датчики серий ES400, RS400, DS400 с измерительными преобразователями типа DT400)__

Наименование характеристики	Значения
Диапазоны измерения, мм	от 0 до 2 от 0 до 4 от 0 до 8 от 0 до 10 от 0 до 15 от 0 до 16 от 0 до 20 от 0 до 25 от 0 до 30 от 0 до 35 от 0 до 40 от 0 до 50 от 0 до 100 от 0 до 160 от 0 до 360
Пределы допускаемой основной приведённой погрешности измерения при доверительной вероятности 0.95, %: - по цифровому индикатору - по унифицированному токовому выходу	±2,5 ±3.0
Нелинейность амплитудной характеристики по унифицированному токовому выходу, %.	±3,0
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу, %	±2,0
Пределы допускаемой дополнительной приведённой погрешности измерения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %: - для датчика - для измерительного преобразователя	±3.0 ±2.5
Пределы допускаемой дополнительной приведенной погрешности измерения смещения, вызванной влиянием переменного магнитного поля сетевой частоты, %: для датчика для измерительного преобразователя	±0,5 ±0,5

Таблица 7 - Канал измерения скорости вращения (датчики серий ES400 и 1ES400 с измерительными преобразователями типа DT400)______________

Наименование характеристики	Значения
Диапазон измерения и сигнализации оборотов ротора, об/мин	от 1 до 12000
Пределы допускаемой абсолютной погрешности измерения по цифровому индикатору в рабочем диапазоне температур при доверительной вероятности 0.95, об/мин	±1,0
Пределы допускаемой относительной погрешности измерения по унифицированному токовому выходу в рабочем диапазоне температур при доверительной вероятности 0,95, %	±1,0
Нелинейность амплитудной характеристики по унифицированному токовому выходу, %	±1,0
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу, %	±2.0
и II peecrpl 11 \\ \₽ ч /

in документов,

। „лшца 8 - Канал общего назначения для измерения унифицированного сигнала постоянного

тока (цифровой измерительный преобразователь серии DT400.010)

Наименование характеристики	Значения
Диапазон входного унифицированного сигнала силы постоянного тока. мА	от 0 до 20
Доверительные границы допускаемой основной приведённой погрешности измерения силы постоянного тока при доверительной вероятности 0,95, %: - по цифровому индикатору - по унифицированному токовому выходу	±0,5 ±1,0
Нелинейность амплитудной характеристики по унифицированному токовому выходу, %, не более	±0,8
Пределы допускаемой дополнительной приведенной погрешности измерения силы постоянного тока, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %	±1,0

Таблица 9 - Технические характеристики

Наименование характеристики	Значения
Напряжение питания (постоянное), В	от 18 до 36
Ток потребления измерительного преобразователя, мА. не более - при напряжении питания 24 В - при напряжении питания 18 В	ПО; 330
Основные цифровые интерфейсы связи: - для исполнений преобразователей с кодом «RS» - для исполнений преобразователей с кодом «CN»	RS485 (ModBusRTU) CAN2.0B.
Габаритные размеры (в зависимости от типа коробки преобразователей) (высота х длина х ширина), мм, не более	330x338x161
Масса (в зависимости от спецификации на поставку), кг. не более	10

Таблица 10 - Условия эксплуатации

Наименование характеристики

Значения

Диапазоны рабочих температур, °C: 1) датчиков:

- серии RS400;

- серий DS400, ES400, PS400;

- серий IES400, IPS400;

- модификации CPS400.610M

2) измерительных преобразователей:

- типа DT400

от -40 до ±125 от -40 до ±180 от -40 до +120 от -40 до ±85

от - 40 до ±70

Устойчивость к воздействию внешнего магнитного поля сетевой частоты, А/м, не более:

- датчиков (всех типов)

- измерительных преобразователей

400

100

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и/или методом печати.

»..,,кплектность средства измерений

Таблица 11 - Комплектность аппаратуры «Вибробит 400»

Наименование	Обозначение	Кол-во
Аппаратура «Вибробит 400»		1 шт.
Аппаратура «Вибробит 400». Руководство по эксплуатации	ВШПА.421412.400.001 РЭ	1 экз.
Аппаратура «Вибробит 400». Формуляр*	ВШПА.421412.400.ХХХ ФО	1 экз.
Аппаратура «Вибробит 400». Паспорт *	ВШПА.421412.400.ХХХ ПС	1 экз
Аппаратура «Вибробит 400». Методика поверки	ВШПА.421412.400.002 МП	1 экз.
* Если аппаратура состоит из одного канала вместо г	юрмуляра может оформляться паспорт

Примечание: состав аппаратуры определяется договором.

Поверка

осуществляется по документу ВШПА.421412.400.002 МП «Аппаратура «Вибробит 400».

Методика поверки», утвержденному ФГУП «ВНИИМС» 26.02.2017 г.

Основные средства поверки:

- станция для калибровки преобразователей вибрации модели 9155 (per. № 45699-10);

- вибропреобразователь ускорения 8305 (per. №14923-09);

- усилитель измерительный 2635 (per. № 7111 -79)

- вольтметр универсальный цифровой В7-78/1 (per. № 52147-12);

- генератор сигналов произвольной формы DG1022 (per. № 56011-13);

- индикаторы часового типа ИЧ10. ИЧ50 (per. № 33841-07, 40287-08);

- глубиномер микрометрический ГМ100 (рег.№ 319-05)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
