Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С

Назначение

Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С предназначена для измерений:

- виброскорости и виброперемещений;

- осевых и радиальных перемещений;

- относительных линейных перемещений роторов;

- абсолютных перемещений цилиндров;

- угловых перемещений статора или фундамента;

- частоты вращения.

Описание

Принцип действия аппаратуры технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С (в дальнейшем аппаратура) состоит в приеме и измерении напряжений электрических сигналов от первичных измерительных преобразователей - вибропреобразователей и тахометрических преобразователей (датчиков частоты вращения), а также от источников напряжения контролируемых электрических машин.

Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С состоит из:

- преобразователей для преобразования измеряемых параметров в пропорциональный электрический сигнал;

- блоков измерений для отображения измеренных величин;

- соединительных кабелей.

Преобразователи линейного виброперемещения типа ПЛП состоят'1 из токовихревых датчиков и блоков электронных, преобразователи линейной виброскорости типа ПЛВ состоят из пьезоэлектрических датчиков типа МВ-43 или АКЗ17-25 и блоков электронных. Датчики размещаются в реперных точках контролируемых механизмов. Сигнал с датчика поступает на блок электронный преобразователей, где происходит преобразование механических величин параметров состояния контролируемых энергоагрегатов в электрические сигналы и передача их в блок измерений типа ИВВ-ОЗС и блок измерений механических величин типа ИВ-208 с встроенными индикаторами. Полученная информация о значениях механических величин обрабатывается с помощью встроенной микро-ЭВМ и отображается на жидкокристаллическом дисплее блока измерений ИВВ-ОЗС в удобной для восприятия оператором форме (графической или цифровой) или на цифровом индикаторе для блоков измерений ИВ-208. Кроме визуальной информации на дисплее блоки измерений имеют аналоговые и цифровые выходы этих же параметров, которые могут использоваться для внешних исполнительных и регистрирующих устройств.

В состав аппаратуры для удобства пользователей могут входят выносные индикаторы типа ВИ-208, ВИ-210, которые обеспечивают индикацию значений параметров, отображаемых блоком измерения, при размещении на расстоянии доЮО м (ВИ-208) или 300 м (ВИ-210) от блока измерения.

Конструктивно аппаратура построена по блочно-модульному исполнению. Количество измерительных каналов выбирается из условий решаемой задачи.

Аппаратура ЛМЗ-97.09С имеет встроенную систему самотестирования, ре торой отображаются на дисплее.

Аппаратура ЛМЗ-97.09С имеет предупредительную и аварийную сигнализацию, обеспечивает мониторинг уровней измеряемых виброхарактеристик и, в случае превышения предварительно заданных предельных значений (общие уровни вибрации), вырабатывает предупредительный и аварийный сигналы и выдает их на разъем СИГНАЛИЗАЦИЯ блока измерения и на соответствующие индикаторы световой сигнализации.

В аппаратуре есть возможность изменения предупредительных и аварийных уставок в пределах от 10 до 90 % диапазона измерений параметров.

На рис.1 представлены: блоки измерений типа ИВВ-ОЗС с преобразователями типа ПЛП, ПЛВ и преобразователем уклона ПУ-03.2М; блок измерений типа ИВ-208 с преобразователями типа ПЛП и ПУ-03.2М.

Внешний вид аппаратуры ЛМЗ-97.09С приведен на рисунке 1.

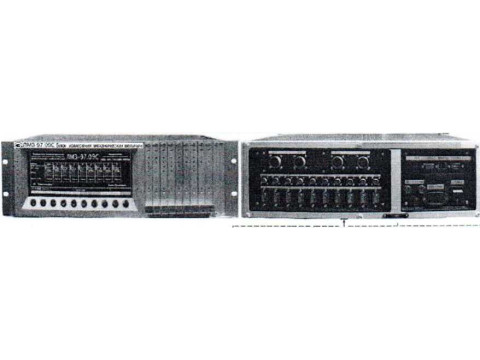

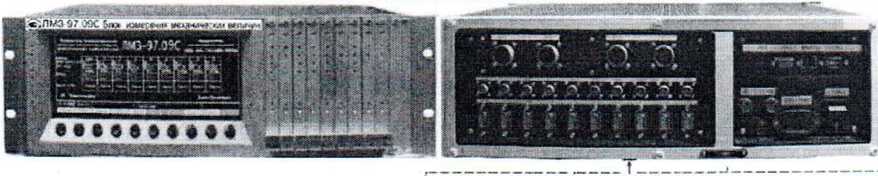

елок измерения механических величин ИВВ-03С/М1 многоканальный

ПЛП-03 ПЛП-О5.2й ПЛП-05 ПЛП-06 ПЛП-07 ПЛП-08 ПУ-03.2М

ПРЕОБРАЗОВАТЕЛИ

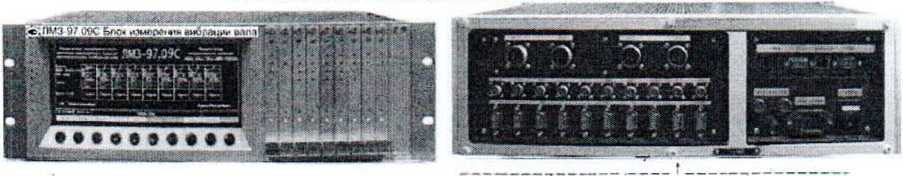

блок измерения вибрации вала ивв озс(В1 многоканальный

ПЛП-03'2   ПЛП-03'2      ПЛП-03.2      ЛЛП-03'2 ПЛП-03 2

ПРЕОБРАЗОВАТЕЛИ

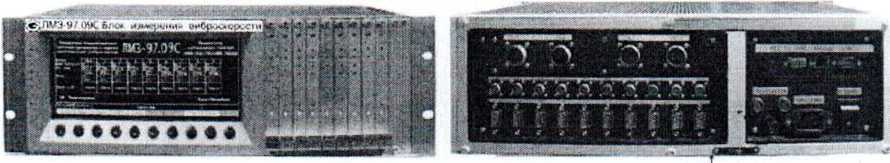

блок измерения виброскорости ивв-озс/oi многоканальный

^яОэЮеЮеЮяО

ПЛ8-032 ПЛВ-ОЗЗ ПЛ8-ОЗЗ ПЛВ-03'3      ПЛВ-03'3 ПЛВ-ОЗЗ

ПРЕОБРАЗОВАТЕЛИ

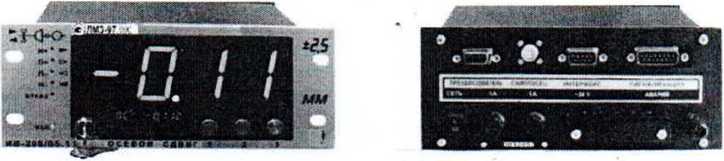

Блок измерения ИВ 208 одноканальный

ПЛП-03     ПЛП-05.2d    ПЛП-05 ПЛП-00 ПЛП-07 ПЛП-08 ПУ-032М

Преобразователи

Рисунок 1 -Внешний вид аппаратуры ЛМЗ-97.09С

Государственный реестр) 1 средств измерений / \ Ресъ'С'Лим Беларусь / \Для документов/

Технические характеристики

Количество каналов измерений.................................................................от 1 до 28

Диапазон измерений частоты вращения, об/мин...............................................2 -10000

Пределы допускаемой абсолютной погрешности измерений

частоты вращения в диапазонах измерений, % от 2 до 4000 об/мин

свыше 4000 до 10000 об/мин

Диапазон измерений размаха виброперемещения, мкм.......................................15 - 600

Диапазон частот измерений размаха виброперемещения, Гц....................................5 - 500

Пределы допускаемой относительной погрешности измерений размаха виброперемещения, %

Диапазон измерений СКЗ виброскорости, мм/с...................................................0,5 - 30

Диапазон частот измерений СКЗ виброскорости, Гц........................................10 - 1000

Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, %

Диапазоны измерений перемещений, мм

-зазора: диапазон - 1......................................................................................0,5 - 2,1

диапазон - 2..................................................................................0,6 - 3,4

-осевого сдвига ротора..............................................................................0,1 - 5,0

-разности расширения ротора и цилиндра диапазон - 1 .....................................................................................0,1 - 10

диапазон -2.....................................................................................0,1-30

диапазон -3.....................................................................................0,1-60

Пределы допускаемой абсолютной погрешности измерений -зазора, мкм

-осевого сдвига ротора, мкм

-разности расширений ротора и цилиндра, мм диапазон - 1

диапазон - 2

диапазон - 3

Диапазон измерений:

-абсолютного расширения цилиндра, мм

-перемещения регулирующего клапана, мм

перемещения хода сервомотора, мм...............................................................0 — 360

- уклона, мм/м

Пределы допускаемой приведенной погрешности измерений, % -абсолютного расширения цилиндра

- перемещения регулирующего клапана

- перемещения хода сервомотора

- уклона

Диапазон измерений фазового угла виброскорости, градус...................................0 - 400

Диапазон частот измерений фазового угла виброскорости, Гц........................... 10 - 1000

Пределы допускаемой абсолютной погрешности

измерений фазового угла виброскорости, градус....................................................±5

Диапазоны измерений тока при работе с внешними токовыми

11ределы допускаемой приведенной погрешности измерения тока при работе

с внешними токовыми устройствами, %, не более

Электрическое сопротивление между:

контактом защитного заземления и корпусом блока измерения, Ом, не более

цепью сетевого питания и корпусом блока измерения, МОм, не менее:

в нормальных условиях

при повышенной температуре окружающего воздуха

при повышенной влажности окружающего воздуха

Электрическая прочность изоляции между цепью сетевого питания блока измерения и корпусом должна выдерживать без пробоя и поверхностного перекрытия испытательное напряжение переменного тока частотой 50 Гц с амплитудным значением, В

в нормальных климатических условиях

при повышенной влажности

Время готовности к работе после включения, мин, не более

Напряжение питания с частотой 50 Гц, В............................................220+10%

Мощность, потребляемая аппаратурой, В-A, не более

Габаритные размеры и масса представлены в таблице!

Гарантийный срок эксплуатации, лет.....................................................................18

Средний срок службы, лет

Таблица 1

Наработка на отказ, ч...................................................................................

10000

Аппаратура в упаковке выдерживает воздействие транспортной тряски продолжительностью 1 ч с числом ударов в минуту от 80 до 120 и максимальным ускорением-30 м/с

Аппаратура устойчива к воздействию переменного магнитного поля частотой 50 Гц. амплитудой до 400 А/м.

По устойчивости и прочности к воздействию землетрясения аппаратура должна соответствовать ГОСТ 25804.3 и выдерживать воздействие землетрясения интенсивностью: - до 8 баллов при установке аппаратуры на уровне до 16м над нулевой отметкой;

- до 9 баллов при установке аппаратуры на уровне до 10м над нулевой отметкой.

Условия эксплуатации:

диапазон температур окружающего воздуха,°C для блоков измерения .......................................................................от 10 до 40

для блоков электронных преобразователей.....................................от 10 до 65

для токовихревых датчиков..............................................от 10 до 150

для пьезоэлектрических датчиков:

МВ-43................................................................от минус 60 до 250

АКЗ17-25...............................................................от минус 60 до 160

относительная влажность воздуха при температуре 35°С, % для блоков измерения..............................................................до 80

для блоков электронных преобразователей....................................до 98

для токовихревых датчиков........................................................до 98

для пьезоэлектрических датчиков: МВ-43..................................................................................до 98

АКЗ 17-25................................................................................до 98

атмосферное давление, кПа.....................................................от 4 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на лицевую панель всех блоков измерений методом металлографики.

Комплектность

Комплектность аппаратуры приведена в таблице 2

Таблица 2

1 сред™          /

\Дяя документов/

Продолжение табл.2

Государственный реест i средств изиеоений \ Республики Беларусь \Для документов/

Продолжение табл.2

Состав аппаратуры (количество измерительных каналов, тип и количество преобразователей, тип блоков измерения) определяется Заказчиком при заключении договора на поставку и согласовывается с изготовителем.

* Конструктивное исполнение блоков измерения определяется Заказчиком при заключении договора на поставку и согласовывается с изготовителем.

* * Количество определяется Заказчиком при заключении договора на поставку и согласовывается с изготовителем.

Поверка

осуществляется по документу ЯШМИ.402243.201 МП «Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С. Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 20 апреля 2009 г.

Основные средства поверки:

эталон 2-го разряда по МИ 2070-90; установка тахометрическая УТ 05-60, технические условия ТУ 50-123-79; индикатор часового типа ИЧ с ценой деления 0,01 мм, кл.т. 0,1 ГОСТ 577-68.

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С» ЯШМИ.402243.201 РЭ

Нормативные документы

1. МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот (3-10'1 - 2-104) Гц

2. ГОСТ 8.288-78 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений угловой скорости в диапазоне 5*10'8...2,5*10'4 рад/с

3. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10‘9...50 м и длин волн в диапазоне 0,2. ..50 мкм

4. Технические условия 4277-016-39419502-08 ТУ. «Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С»

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности и эксплуатации

производственного объекта.
