Калибраторы давления пневматические Метран-504 Воздух
| Номер в ГРСИ РФ: | РБ 03 04 3479 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
Калибраторы давления пневматические Метран-504 Воздух (далее по тексту - калибраторы) предназначены для точного воспроизведения единицы давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3479 20 |
| Наименование | Калибраторы давления пневматические Метран-504 Воздух |
| Год регистрации | 2020 |
| Номер сертификата | 13635 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-07-26 |
| Получатель сертификата | АО "ПГ "МЕТРАН", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
АО "ПГ "МЕТРАН"
Адрес: Комсомольский пр., 29, г. Челябинск, 454138
Контакты: (351)741-46-51, 798-85-10
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Калибраторы класса точности 0,01 и 0,015 метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МП 31057-09 (2009 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных приборов): ФГУП "ВНИИМ им. Д.И. Менделеева" (аттестат аккредитации - №RA.RU.311541, шифр поверительного клейма - В); Челябинский ЦСМС (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №13-09); АО ПГ "Метран" (аттестат аккредитации - №RA.RU.311702, шифр поверительного клейма - ДАВ)(НТК №05-19). |
Поверители
Скачать
|
Описание типа РБ 03 04 3479 20 [2016-12-26]
rb-03-04-3479-20_2016-12-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3479 20 [2013-04-16]
rb-03-04-3479-20_2013-04-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3479 20 [2021-01-20]
rb-03-04-3479-20_2021-01-20.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы давления пневматические Метран-504 Воздух (далее по тексту - калибраторы) предназначены для точного воспроизведения единицы давления.
Описание
Принцип действия калибраторов основан на динамическом взаимодействии сферического поршня и потока воздуха, вытекающего из сопла, в котором поршень самоцентрируется и самоуравновешивается.
Поршень устанавливается в сопло калибратора. На поршень надевается грузоприемное устройство (в дальнейшем навеска), на которое навешиваются грузы. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления.
При смене навесок и грузов автоматически изменяется выходное давление калибратора пропорционально изменившемуся совместному весу.
Калибраторы выполнены в виде настольного прибора. Поршни, навески и грузы накладываются вручную. В состав калибраторов входит укладка с поршнем, навесками и грузами (в дальнейшем укладка).
Калибраторы давления имеют три модификации: Метран-504-Воздух-1, Метран-504-Воздух-П и Метран-504-Воздух-Ш. В зависимости от модификации, калибраторы имеют различный диапазон воспроизведения давления.

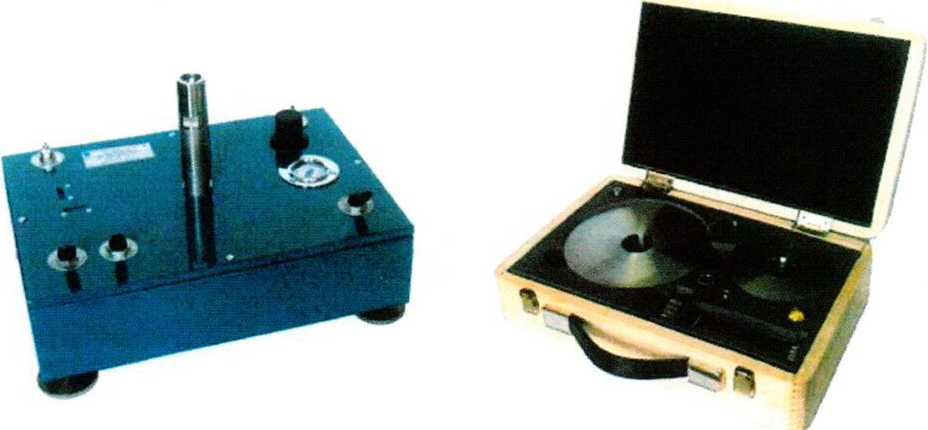

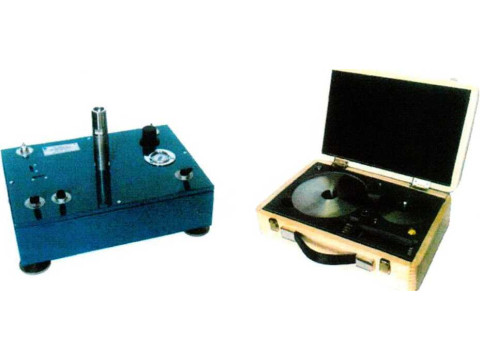

Общий вид калибраторов приведен на рисунке 1.
Пломбирование калибраторов не предусмотрено.
Рисунок 1 - Общий вид калибраторов
Лис I -N" 2
Ikui и шетов 6
Пр«н раммнос обеспечение огсутству ei.
Технические характеристики
.тики
1аблица I Muiponoi ичсскне
|
11аименование характерис i икп |
Значение |
|
Диапазон воспроизведения давления. к1 Lt - Mei ран-504 Воздух-1 |
от 3 до 400 |
|
- Mei ран-504 Воздух-11 |
oi 40 до 1000 |
|
- Me гран-504 Воздух-111 |
о । 0.6 . io 63 |
|
Дискретность воспроизведения давления. кПа |
0.25
0.1
Метрап-?04 Воздух-1. ' - Me । ран-504 Вощу х -111
1 аб ища 2 11редслы допускаемой noi решности калибраторов
|
Калибратор ыв.тения пневматический |
Диапазон воспроизводимого давления кПа |
Класс точности 0.01 |
Класс точности 0.015 |
Класс точности 0.02 |
|
Метран-504 Возду х-1 |
3 < 1’и < 400 |
±0.01 % |
10.015 % |
±0.02 % |
|
Мел ран-504 Возду.х-11 |
40 < Р„< 1000 | |||
|
Me гран-504 Воздух-111 |
Г**, 1v v‘ |
±0.3 11а |
±0.45 На |
±0,6 Па |
|
3 < Р„ < 63 |
±0.01 % |
±0.015% |
±0.02 % |
Примечания:
I При значениях воспроизводимого давления меньше 3 кПа нормируются пределы допускаемой абсолютной погрешнеети
2 При значениях воспроизводимого давления 3 кПа и выше нормируются пределы допускаемой относительной погрешности калибратора в процентах от номинального значения военрои вводимого давления.
Габлица .3 - Основные технические харакгерисигки
|
Значение | |||
|
1 (аименование характеристики |
Метрап-504 Возду х-1 |
Me гран-504 Возду х-И |
Мстран-504 Воздух-111 |
|
1 1 итакне калибраторов осуществляется сжатым воздухом класса загрязненности 1 по ГОС Г 17433-80 со следу юши- | |||
|
ми параметрами: - .давление воздуха питания от сети (компрессора). кПа - давление воздуха ни гания на входе в регулятор расхода. к11а - расход возду ха пи гания, приведенный к условиям, указанным в ГОСТ 2939-63. в ус- |
от 700 до 800 600±20 |
1600150 1600x50 |
от 300 до 400 200*10 |
|
1аповившемся режиме м’ч (.Гмин), не более |
0.48 (8) |
1.2(20) |
0.18(3) |
|
Время установления выходного гав ie- |
30 | ||
|
ния. с. не более | |||
|
Габаритные размеры калибратора (дли- | |||
|
на х ширина х высота), мм. не более: - без укладки - укладки в отдельности |
380x260x230 350x240x115 |
380x260x240 350x240x115 |
и /50>|ХЙЧх 1 1\ \ |
|
[Государственный реестр) 1 \ средств измерении 1 1 \ \ Республики Бедару» / // |
Для доютиевмя,
Лист № 3
Всею .1ИСЮВ 6
Продотженпе таблицы 3
|
11аимснование характеристики Метран-504 Воздух-1 |
Значение Метран-504 Воздух-II |
Метран-504 Воздух-111 | |
|
Масса, кт. не более - без учета укладки - укладки в отде п.ности |
8.5 13.8 |
7.5 13.5 |
9.5 5 |
|
('редисе время наработки на отказ, ч |
8000 | ||
|
Средний срок службы, лет. не менее |
X | ||
|
Вид климатического исполнения |
УХЛ 4.2 по ГОСТ 15150-69 | ||
|
Рабочие условия эксплуатации: - температура окружающего воздуха. °C - относительная влажность. % - атмосферное давление. кПа (мм рт. ст.) |
от 15 до 35 от 30 до 80 от 84 до 106.7 (от 630 до 800) | ||
Знак у । верждения г ина
наносится типографским способом на титульные листы эксплуатационной документации и на табличку калибратора способом, принятым на предприятии изготовителе
Комплектность
Комплект поставки калибратора Метран-504 Воздух-1 приведен в таблице 4.
Комплект поставки калибратора Метран-504 Воздух-ll приведен в таблице 5.
Комплект поставки калибратора Метран-504 Воздух-Ill приведен в таблице 6.
|
Таблица 4 Комплектность калибратора |
етран-504 Воздух-1 | ||
|
Наименование |
Обозначение |
Кол. |
11римечаиие |
|
Калибратор давления пневматический Метран-504 Воздух-1 |
1554 100 00 |
1 | |
|
Укладка |
1554 300.00 |
1 | |
|
Пневмошланг |
1554.200.00 |
1 | |
|
Трубка ТРЕ 6/4 Camozzi |
1 м | ||
|
Комплект переходных штуцеров: Ml 0x1 Ml 0x1; MIOxI / M20xl.5: Ml 0x1 /К 1/2": MlOxl i Kl/4". |
1551.000.70 1551.000.72 1551.000.75 1551.000 76 |
1 1 1 1 | |
|
Прокладка |
1551.000.74 |
1 |
для 1551.000.72 |
|
Колыто 012-015-19-2-4 ГОСТ 9833-73 18829-2017 |
1 |
для 1551.000.70 | |
|
Приспособление для проверки герметичности |
1554.400.00 |
1 | |
|
ГСП. Калибраторы давления пневматические Метран-504 Воздух. Методика поверки |
МП .31057-09 |
1 | |
|
Паспорт |
1554.000.00 ПС |
1 | |
|
Руководство по эксплуатации |
1554.000.00 РЭ |
1 | |
|
Табита масс т ру тон |
2 |
Jhici N" 4
Been* iiuitiHfi
|
[аб.шца 5 Комплектность калибратора |
Mei ран-504 Воздух-II |
|
1 1аименонание |
Оботначснис Кол Примечание |
|
Калибратор давления нневмат ический |
1'>59 100 00 1 |
|
Метран-х04 Возду х-11 | |
|
Укладка |
1559.300.00 1 |
|
11невмонтланг |
1554.200.00 1 |
|
1 рубка TRN 6/4 Camozzi |
1 м |
|
Комплект переходных штуцеров: | |
|
MlOxl / MlOxl; |
1551.000 70 1 |
|
MlO.xl . M20xl.5: |
1551.000.72 1 |
|
MlOxl К12". |
1551.000 75 1 |
|
MlOxl К14”. |
1551 000.7b 1 |
|
1 (рокладка |
1551.000 74 1 для 1551 000.72 |
|
Кольцо 012-015-19-2-4 | |
|
ГОС I 9833-73'18829-2017 |
1 для 1551.000.70 |
|
Приспособление для проверки герме- |
1554 400.00 1 |
|
1ичности | |
|
1 СП. Калибраторы давления пневмати- | |
|
веские Меграп-504 Воздух Меголика |
МП 31057-09 1 |
|
поверки | |
|
Пас । торг |
1559.000.00 ПС 1 |
|
Руководство по эксплуатации |
1559.000.00 РЭ 1 |
|
1 аблица масс грузов |
1 |
Таблица 6 - Комплектность калибраroga Me»ран-5(>1 Возлух-111
|
11аименование |
Обозначение |
Кол. |
11римечаттие |
|
Калибратор давления нневматический Ме т ран-504 Воздух-111 |
2060.100.00 |
1 | |
|
Укладка |
2060.300.00 |
1 | |
|
Пневмошлант |
1554.200.00 |
1 | |
|
Трубка ТРЕ 6/4 Camozzi |
1 м | ||
|
Комплект переходных ш туцеров: М10х 1 М1 Ох 1: MlOxl / М20х1.5: MlOxl /К 1/2": MlOxl / К 1/4". |
I55I.OOO.7O 1551.000 72 1551.000.75 1551.000.76 |
1 1 1 1 | |
|
Прокладка |
1551.000.74 |
1 |
для 1551.000.72 |
|
Кольцо 012-015-19-2-4 ГОСТ 9833-73 / 18829-2017 |
1 |
для 1551.000.70 | |
|
Приспособление для проверки герме-1ичности |
1554.400.00 |
1 | |
|
ГСП. Калибраторы давления пневматические Мегран-504 Воздух. Мегодика поверки |
МП 31057-09 |
1 | |
|
1 lac порт |
2060.000.00 ПС |
1 | |
|
Руководство но эксплуатации |
2060.000.00 РЭ |
1 | |
|
Таблица масс грузов |
__ |
1 |
Лис» -V 5
Bcei о лис гов 6
Поверки
осуществляется по документе МИ 31057-09 «ГСИ Калибраторы давления пневматические Metpan-504 Воздух. Методика поверки», coi насованном} с ФГУ «Челябинский ЦСМ» 23.12.2009 г.
Основные средства поверки
- рабочие эталоны или образцовые средства измерений 1-ою разряда в соответствии ГОСТ 8.187-76 «Государе!венный специальный эталон и общесоюзная поверочная схема для средств измерений разнос!и давлений до 4 10' Па» в зависимости от класса точности поверяемого калибратора давления пневматического Mei ран-504 Воздух:
- манометры избыточною давления грузопоршнсвые. применяемые в качестве рабочих палонов избыточного давления класса точности 0.005 или рабочих эталонов 1-го разряда классов точности 0.008; 0.01 в соответствии с приказом Poceiaiuapra № 1339 oi 29 июня 2018 года «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Ml 1а» в зависимости от класса точности поверяемого калибратора давления пневматическою Метран-504 Воздух.
- весы специального и высокою классов точности с наибольшим пределом взвешивания oi 50 г до 3 Ki но ГОС I Р 53228-2008;
- компаратор массы с СКО нс более 0.8 mi и наибольшим пределом взвешивания 3 ki :
- гири граммовые и миллиграммовые класса точности Е2 и F| (1 и 2 разряда) по ГОСТ OIML R 11 1-1-2009.
Допускается применение аналоючных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) итмереннй
приведены в эксплуатационных документах.
Нормативные документы
Приказ Госстандарта № 1339 от 29 июня 2018 года «Об утверждении Государственной поверочной схемы для средств измерений избыточною давления до 4000 Ml 1а»
ГОСТ 8.187-76 Государст венный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 10*11а
ГУ 4381-058-51453097-2009 Калибраторы давления пневматические Метран-504 Воздух. Технические условия
И иотовнтель
Акционерное общество «Промышленная 1 руппа «Meiран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003. г. Челябинск. Новоградский пр.. 15
Телефон: + 7 (351) 799-51 -52: факс: +7 (351) 799-55-90
E-mail: CIS-Support@emerson.com. lnfo.Meiran@emerson.com
Лип № (у
Всего листов 6
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес' 454020. г. Челябинск, ул. Энгельса, д.101
Телсфон/факс: +7 (351) 232-04-01
Web-сайт: чемм .chelcsm.ru
E-mail: stand@chclcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» но проведению испытаний средств измерений в целях утверждения т ина № RA.R.I .311280 от 16.1 1.201 5 г
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
ПРОШН'-ТООЛНО.
