Измерители плотности теплового потока и температуры ИТП-МГ4.03/Х (У) "ПОТОК"
| Номер в ГРСИ РФ: | РБ 03 10 2976 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
Измерители плотности теплового потока и температуры ИТП-МГ4.03/Х(У) «ПОТОК» (далее - измерители) предназначены для измерений плотности теплового потока, проходящего через теплообменные поверхности теплоэнергетических объектов, а также температур таких поверхностей и (или) окружающих их газообразных и сыпучих сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2976 20 |
| Наименование | Измерители плотности теплового потока и температуры ИТП-МГ4.03/Х (У) "ПОТОК" |
| Год регистрации | 2020 |
| Номер сертификата | 13638 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-11-25 |
| Получатель сертификата | ООО "СКБ Стройприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "СКБ Стройприбор"
Адрес: ул. Калинина, 11-Г, 454084, г. Челябинск, info@stroypribor.ru
Контакты: тел./факс (351) 790-16-13, 790-16-85, 790-16-85, info@stroypribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по КБСП.427648.027 МП (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: СНИИМ (аттестат аккредитации - № RA.RU.311579, шифр поверительного клейма - Н) (НТК № 06- 06); Челябинский ЦСМ (аттестат аккредитации - № RA.RU.311503, шифр поверительного клейма - ГА) (НТК № 11-13) (НТК № 06-17). |
Поверители
Скачать
|
Описание типа РБ 03 10 2976 20 [2020-12-28]
rb-03-10-2976-20_2020-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2976 20 [2015-10-27]
rb-03-10-2976-20_2015-10-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2976 20 [2011-06-08]
rb-03-10-2976-20_2011-06-08.pdf
|
Скачать |
Описание типа
Назначение
Измерители плотности теплового потока и температуры ИТП-МГ4.03/Х(У) «ПОТОК» (далее - измерители) предназначены для измерений плотности теплового потока, проходящего через теплообменные поверхности теплоэнергетических объектов, а также температур таких поверхностей и (или) окружающих их газообразных и сыпучих сред.
Описание
Принцип действия, положенный в основу измерителей заключается в измерении термо-ЭДС контактных термоэлектрических датчиков теплового потока и сопротивления датчиков температуры. Микропроцессорное устройство измерителя осуществляет преобразование измеренных сигналов в плотность теплового потока и температуру, отображает их на дисплее электронного блока, сохраняет результаты измерений в памяти измерителя и через USB-порт передает в персональный компьютер (ПК).
Конструктивно измеритель выполнен в виде электронного блока и подключенных к нему, непосредственно либо через автономные модули, измерительных каналов (датчиков теплового потока и датчиков температуры). В качестве выносных датчиков теплового потока в измерителе используются контактные термоэлектрические преобразователи теплового потока, работающие на принципе «дополнительной стенки». В качестве выносных датчиков температуры используются термопреобразователи сопротивления, обеспечивающие измерение температуры поверхности твердых тел, а также температуры окружающих их газообразных и сыпучих сред методом погружения.
Электронный блок включает в себя устройство программирования модулей, сбора и хранения информации, накопленной модулями, передачи данных в персональный компьютер и отображения результатов измерений. На лицевой панели электронного блока расположены клавиатура управления и дисплей для отображения результатов измерений.
Модуль осуществляет измерения и регистрацию плотности теплового потока и температуры, хранение полученной информации и передачу ее в электронный блок.
Электропитание электронного блока и модулей осуществляться как от элементов питания, так и от внешнего источника постоянного тока (сетевого адаптера).
Измерители выпускаются в трех модификациях, которые отличаются пределами измерений температуры, количеством измерительных каналов, вариантом исполнения, габаритными размерами и массой.
Измерители имеют обозначение: ИТП-МГ4.03/Х(У) «ПОТОК», где
X - количество измерительных канатов (от трех до ста);
У - вариант исполнения (I, II, III).
Вариант исполнения I - Измерители имеют в своем составе от одного до десяти модулей (каждый модуль по десять измерительных канатов), которые обеспечивают проведение измерений одновременно по всем измерительным канатам на различных зданиях). Каждый модуль обеспечивает сбор информации с датчи
лист № 2 всего листов 6 мени автономно (без электронного блока). Для просмотра результатов измерений, модуль подключается к электронному блоку.
Вариант исполнения II - Измерители предназначены для работы в стационарных условиях (климатических камерах), имеют от одного до десяти модулей (каждый модуль по десять измерительных каналов) последовательно подключаемых к электронному блоку. Измерители комплектуются электронным блоком с увеличенным дисплеем.
Вариант исполнения III - Измерители имеют от трех до пяти измерительных каналов, при этом датчики теплового потока и температуры соединены кабелем непосредственно с электронным блоком.

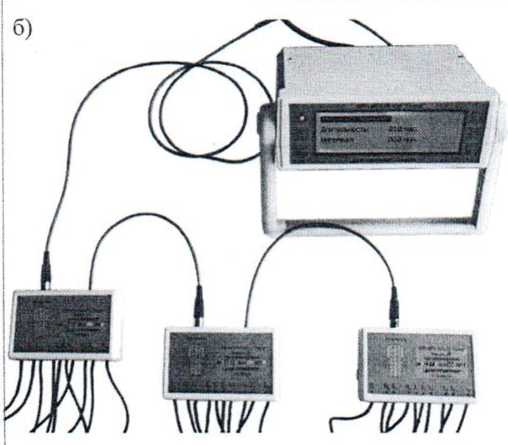

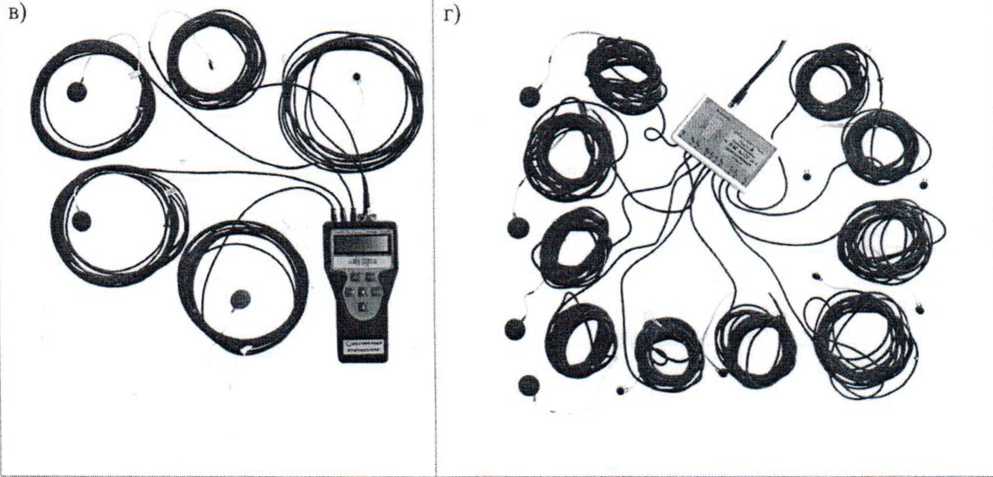

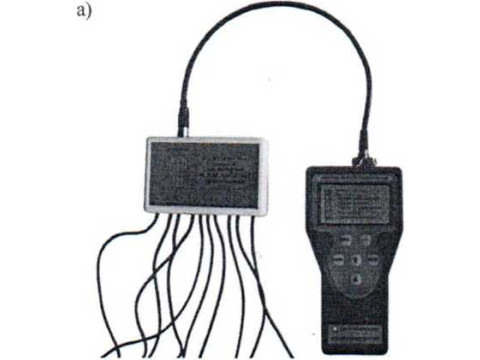

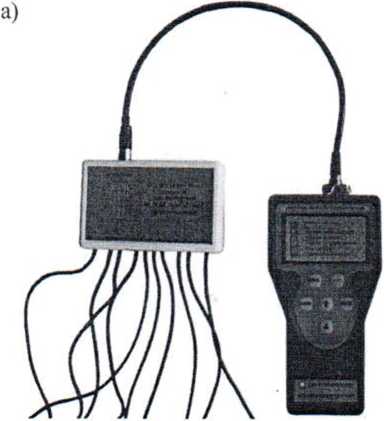

а) вариант исполнения I; б) вариант исполнения II; в) вариант исполнения III; г) десятиканальный модуль измерителя
Рисунок 1 - Общий вид измерителя плотности теплового потока^лТ^гр^ и температуры ИТП-МГ4.03/Х(У) «ПОТОК» ! ' |(В
осударствевный реестр) средств измерений / k Республики Беларусь / \Дл8 документов/

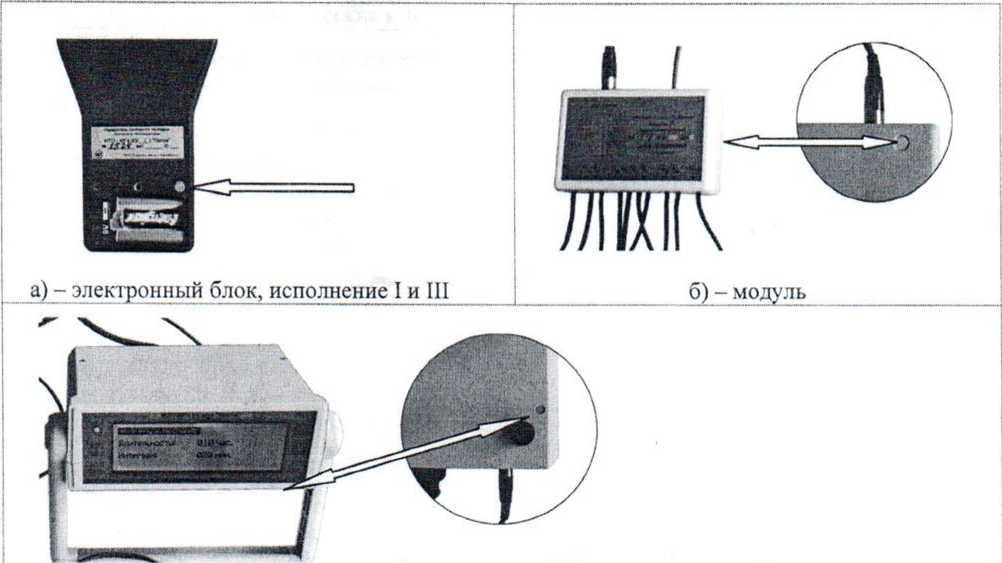

в)— электронный блок, исполнение II
а) под крышкой батарейного отсека; б) на задней панели; в) на нижней панели
Рисунок 2 - Места пломбирования от несанкционированного доступа
Программное обеспечение
Измерители имеют встроенное программное обеспечение (далее - ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление результатов измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 и «среднему» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
|
Таблица |
- Идентификационные данные ПО | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
IPTP_MG4 |
IPTP_MG4 VI.01 |
V1.01 |
0xD7B5 |
CRC16 |
|
IPTP10_MG4 |
IPTP10_MG4 VI.03 |
VI.03 |
0xl8F0 |
CRC16 |
|
1PTP1OO_MG4 |
IPTP100_MG4 VI.02 |
VI.02 |
0x9FE5 |
CRC16 |
Технические характеристики
Метрологические и технические характеристики измерителей приведены в
Таблица 2 -
тические и технические
:леи
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений: - каналов плотности теплового потока, Вт/м2 - каналов температуры, °C - каналов температуры, °C, для варианта исполнения II |
от 10 до 999 от минус 30 до плюс 100 от минус 50 до плюс 100 |
|
Пределы допускаемой основной относительной погрешности измерений плотности теплового потока, % |
± 6 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры, °C: - от минус 50 до минус 29 - свыше минус 29 до плюс 80 - свыше плюс 80 до плюс 100 |
± 0,5 ± 0,2 ± 0,5 |
|
Коэффициент преобразования датчиков теплового потока, Вт/(м"»мВ), не более |
50 |
|
Пределы допускаемой дополнительной относительной погрешности измерений плотности теплового потока, вызванной отклонением температуры датчиков теплового потока от 20 °C (на каждые 10 °C отклонения), % |
± 0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения температуры, вызванной отклонением температуры электронного блока и модулей от 20 °C (на каждые 10 °C отклонения). °C |
± 0,05 |
|
Рабочие условия измерений: температура окружающей среды, °C: - для датчиков плотности теплового потока - для электронного блока и модулей |
от минус 30 до плюс 70 от минус 20 до плюс 40 |
|
Потребляемая мощность, Вт, не более: - электронный блок исполнение I - электронный блок исполнение 11 - электронный блок исполнение III с пятью датчиками - модуль (с десятью датчиками) |
0.1 7,0 0,25 0,07 |
|
Габаритные размеры, мм, не более: - электронный блок исполнение I и III - электронный блок исполнение II - модуль - датчик температуры - датчик теплового потока (прямоугольный)* - датчик теплового потока (круглый)’ |
175x90x30 250x180x85 120x75x35 0 12x3 от 10x10x1 до 100x100x3 от 0 18x1,5 до 0 100x3 |
|
Масса, кг, не более - электронный блок исполнение I - электронный блок исполнение II - электронный блок исполнение III с пятью датчиками (кабель 5 м) - модуль с десятью датчиками (кабель 5 м) |
0,25 1,70 0,65 1,20 |
|
Средняя наработка на отказ, ч, не менее |
4000 |
|
Средний срок службы, лет | |
|
- форма и размеры по согласованию с заказчиком |
А/ 71г1 \ \ |
\ Республики /
\Для докуи^’У
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке измерителя, фотохимическим способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество, шт. |
Примечание |
|
Измеритель плотности теплового потока и температуры ИТП-МГ4.03/Х(У) «Поток» в составе: - электронный блок - модуль (для исполнения I и II) - датчик теплового потока - датчик температуры |
1 от 1 до 10* от 1 до 100* от 2 до 100* |
длина кабеля, соединяющего датчик с модулем (электронным блоком) от 5 до 50 м |
|
Адаптер сетевой |
от 1 до 11 | |
|
Кабель для подключения модуля |
1 |
для варианта исполнения I |
|
Кабель связи с ПК |
1 | |
|
Сетевой кабель питания |
1 |
для варианта исполнения II |
|
CD с программным обеспечением |
1 |
для передачи данных из архива электронного блока в ПК |
|
Руководство по эксплуатации,экз. |
1 | |
|
Методика поверки, экз. |
1 | |
|
Укладочный кейс |
1 | |
|
- по согласованию с заказчиком | ||
Поверка
осуществляется в соответствии с документом КБСП.427648.027 МП «Измерители плотности теплового потока и температуры ИТП-МГ-МГ4.03/Х(У) «ПОТОК». Методика поверки», утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в ноябре 2014 г.
Основные средства поверки:
1. Установка теплометрическая РГ- ПТП.01, диапазон задания и измерений поверхностной плотности теплового потока от 10 до 1000 Вт/м" , пределы допускаемой относительной погрешности задания и измерений плотности теплового потока ± 3 %.
2. Термостаты жидкостные серии «ТЕРМОТЕСТ» с диапазоном регулирования температуры:
от минус 30 до плюс 100 °C, нестабильность поддержания установленной температуры в течение 30 мин - 0,01 °C
от минус 80 до плюс 30 °C, нестабильность поддержания установленной температуры в течение 30 мин - 0,02 °C.
3. Термометр лабораторный электронный «ЛТ-300», диапазон измерений от минус 50 до плюс 300 °C, пределы допускаемой абсолютной погрешности в диапазоне от минус 50 до плюс 199,99 °C ±0,05 °C.
Сведения о методах измерений
содержатся в документе «Измеритель плотности теплового потока и тем МГ4.03/Х(У) «ПОТОК». Руководство по эксплуатации КБСП.427648.027 РЭ»
Нормативные документы
1. ГОСТ Р 8.797-2012 «ГСИ. Государственная поверочная схема для средств измерений поверхностной плотности теплового потока в диапазоне от 1 до 10000 Вт/м2»
2. КБСП.427648.027 ТУ «Измеритель плотности теплового потока и температуры ИТП-МГ4.03 «ПОТОК»»
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством РФ о техническом регулировании.
