Приборы поверки часов и секундомеров ППЧС
| Номер в ГРСИ РФ: | РБ 03 15 7706 20 |
|---|---|
| Раздел: | Средства измерений времени и частоты [15] |
| Категория: | Секундомеры |
| Производитель / заявитель: | СООО "АЯКС", г. Минск |
|
Описание типа РБ 03 15 7706 20 [2020-01-04]
rb-03-15-7706-20_2020-01-04.pdf
|
Скачать |
Приборы поверки часов и секундомеров ППЧС (в дальнейшем - приборы) предназначены для поверки часов, секундомеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 15 7706 20 |
| Наименование | Приборы поверки часов и секундомеров ППЧС |
| Год регистрации | 2020 |
| Номер сертификата | 13664 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2025-08-28 |
| Получатель сертификата | СООО "АЯКС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АЯКС"
Адрес: 220005, г. Минск, ул. Гикало, 5, офис 113
Контакты: (017) 284-36-91 / (017) 284-36-50 / E-mail: ajax@ajax.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.3006-2020. |
Поверители
Скачать
|
Описание типа РБ 03 15 7706 20 [2020-01-04]
rb-03-15-7706-20_2020-01-04.pdf
|
Скачать |
Описание типа
Назначение
Приборы поверки часов и секундомеров ППЧС (в дальнейшем - приборы) предназначены для поверки часов, секундомеров.
Приборы имеют интерфейс Ethernet, программное обеспечение приборов позволяет в автоматизированном режиме проводить поверку часов и секундомеров.
Приборы обеспечивают поверку:
- технических и авиационных часов (АЧС-1, АЧС-1М);
- механических секундомеров (СОС, ООП) совместно с устройством поверки секундомеров механических УПС-1М;
- электрических секундомеров (типа ПВ-53, ПВ-53Л) совместно с устройством поверки секундомеров электрических УПС-1Э.
Область применения: в метрологических лабораториях, промышленности, научной деятельности.
Лист 1 из 9
Описание
Прибор работает под управлением тридцатидвухразрядного RISC-архитектурного микроконтроллера семейства АТ91 на основе ядра ARM7.
Прибор представляет собой высокоточные часы реального времени, а также является формирователем импульсов точных временных интервалов. Точность системных часов и временных интервалов обеспечивается термостабилизированным кварцевым генератором на основе микросхемы DS32KHZS (32,768 кГц). Сигнал частотой 32,768 кГц подается на микросхему часов реального времени DS1306E и на выходную розетку контроля частоты. Контроллер управляет микросхемой часов и считывает текущее время по шине интерфейса I2C.
Системные часы, кроме своей основной функции, формируют импульсы с периодом следования 1 с, которые используются контроллером в качестве стартовых для запуска цикла считывания данных и для формирования сигналов точных временных интервалов для управления устройствами поверки секундомеров.
Предусмотренная возможность питания микросхем часов и кварцевого генератора от автономного источника питания (литиевая батарея CR-2032) позволяет часам реального времени работать автономно длительное время при отключении прибора от сети питания 230 В.
При включении питания прибора контроллер считывает значение текущего времени с микросхемы часов и выставляет его на цифровом индикаторе. Микроконтроллер также формирует сигналы для динамического поразрядного управления семисегментными светодиодными цифровыми индикаторами часов и таймера платы индикации. Индикация времени отображается на шести разрядах семисегментных цифровых индикаторов SA05-IISRWA, а индикация таймера - на четырех разрядах цифровых индикаторов, установленных на плате индикации. На плате индикации также установлены кнопки управления прибором и транзисторные сборки, через которые передаются сигналы управления на индикаторы.
Связь прибора ПЭВМ обеспечивается формирователем интерфейса через гнездо LAN.
Программное обеспечение прибора позволяет в автоматизированном режиме проводить поверку часов, механических и электрических секундомеров.
Конструктивно прибор состоит из трех блоков:
- прибора поверки часов ППЧС-01;
- устройства для поверки секундомеров механических УПС-1М;
- устройства для поверки секундомеров электрических УПС-1Э.
Прибор и его составные части выполнены в настольном исполнении.
Прибор ППЧС-01 выполнен в металлическом корпусе, состоящем из основания и крышки, соединенных между собой винтами.
Внутри корпуса прибора ППЧС-01 в основании зафиксирован кронштейн, на котором расположены плата питания и плата контроллера. На передней стенке корпуса закреплена плата индикации с кнопками управления.
На боковых стенках прибора ППЧС-01 имеются вентиляционные отверстия, обеспечивающие достаточный воздухообмен нагревающихся элементов (трансформатора, радиаторов, микросхем).

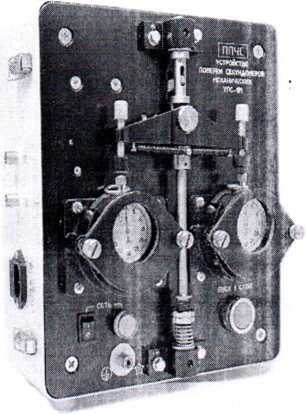

Устройство УПС-1М используется как вспомогательное устройство при поверке механических секундомеров совместно с прибором.
Устройство УПС-1М представляет собой х^^^^элнительное электромеханическое устройство, позволяющее синхронизиррйаягь по времени
момент запуска управляющим импульсом "Пуск" с выхода прибора ППЧС-01 и момент останова импульсом "Стоп" с нажатием кнопки ПУСК/СТОП поверяемого механического секундомера. Нажатие на кнопку ПУСК/СТОП секундомера осуществляется механизмом (тяга с толкателями), приводимым в движение электромагнитом.
Конструкция устройства УПС-1М обеспечивает установку в него одного или одновременно двух секундомеров разного диаметра в двух положениях: циферблатом вверх и пусковой головкой вверх.
Для установки в устройство УПС-1М секундомеров меньшего диаметра используются различные накладки, прокладки и кольца (из комплекта ЗИП устройства УПС-1М).
Конструктивно устройство УПС-1Э выполнено в металлическом корпусе, состоящем из основания и крышки, соединенных между собой винтами, посадочного гнезда для установки электрического секундомера, съемной крышки, закрывающей посадочное гнездо в нерабочем состоянии устройства УПС-1Э.
Внутри корпуса устройства УПС-1Э в основании установлен кронштейн, на котором расположено посадочное гнездо с платой.
Программное обеспечение (ПО) прибора ППЧС-01 представляет собой программный продукт в виде прошиваемого исполняемого кода программы в программируемую микросхему микропроцессорного устройства при его изготовлении. Установленный исполняемый код программы обеспечивает функционирование прибора и его технические характеристики в нормированных пределах в соответствии с режимами, задаваемыми органами управления, расположенными на лицевой панели прибора либо командами от внешней ПЭВМ при подключении прибора через коммутатор Ethernet к локальной вычислительной сети (LAN).
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа обеспечение прибора |
PPCHS_01 RSConfig.exe |
PPCHS_0_0_40 03.05.2019 12:19:46. ■ |
7сс61665641fdfb9a 7ad054dc88e54d0 |
MD5 |
Лист 3 из 9
> ф •
'Государственный реестр! i средств измерений 1 \ Беларусь / \Для документов/

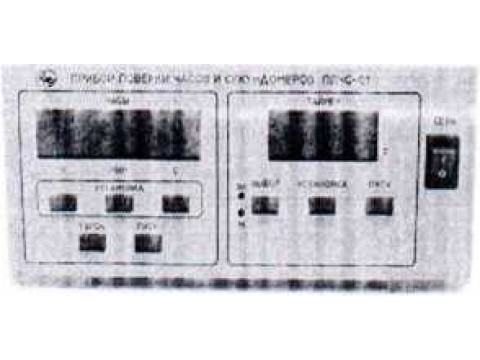

Внешний вид прибора показан на рисунке 1.
Место нанесения знака поверки в в?иде клейма-наклейки и схема пломбировки прибора ППЧС-01 указаны в приложении А.
Рисунок 1 - Внешний вид прибора
Государственный реестр средств измерений Республики Беларусь
документов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов указаны в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Прибор обеспечивает индикацию времени (часы минуты, секунды) с точностью, с |
± 1 |
|
Основная абсолютная погрешность воспроизведения временного интервала 24 ч прибором, с, не более |
±4 |
|
Нестабильность показаний прибора за 24 ч, с. не более |
±2 |
|
Номинальная частота часового кварцевого генератора, Гц |
32768,0 ± 0,4 |
|
Прибор формирует: - временные интервалы с периодом следования 1; 3; 6; 30; 60; 180; 360; 600; 900; 1800; 3600 с при поверке механических секундомеров; - управляющий сигнал длительностью 0,1; 0,2; 0,3; 0.4; 0,5; 0,6; 0,7; 0,8; 0,9; 1; 2; 3; 4; 5; 6; 7; 8: 9; 10 с при поверке электрических секундомеров | |
|
Пределы допускаемого значения погрешности воспроизведения временных интервалов Ai, с, при температуре окружающего воздуха (20 ± 5) °C |
± (15-10’6 Т + 0,01), где Т- значение измеряемого интервала времени, с |
|
Пределы допускаемого значения погрешности воспроизведения временных интервалов Ai. с, при температуре окружающего воздуха от плюс 5 °C до плюс 15 °C, свыше плюс 25 °C до плюс 40 °C |
±(35-10-6'Т + 0,01), где Т- значение измеряемого интервала времени, с |
|
Пределы допускаемого значения погрешности воспроизведения устройством УПС-1М заданного таймером интервала времени △, с, при температуре окружающего воздуха от плюс 5 °C до плюс 40 °C |
± (15-10-6 Т +0,01), где Т- значение формируемого интервала времени, с |
|
Электропитание прибора осуществляется от сети переменного тока. В: - напряжение - частота, Гц. |
('230 ± 23) (50 ± 1) |
|
Время установления рабочего режима, мин, не более |
15 |
|
Время непрерывной работы прибора, ч, не менее |
50 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от 5 до 40 |
|
Верхнее значение относительной влажности окружающей среды при эксплуатации |
90 % при 25 °C |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP20 |
Государственный реестр средств измерений Республики Беларусь
документов
Продолжение таблицы 1
|
Характеристика |
Значение |
|
Потребляемая мощность, ВА, не более | |
|
- прибора ППЧС-01; |
30 |
|
- устройства УПС-1М; |
60 |
|
- устройства УПС-1Э |
30 |
|
Масса, кг, не более: | |
|
- прибора ППЧС-01; |
2,5 |
|
- устройства УПС-1М; |
8,5 |
|
- устройства УПС-1 Э |
2,3 |
|
Габаритные размеры, мм. не более: | |
|
- прибора ППЧС-01; |
218x215x98 |
|
- устройства УПС-1 М; |
263x294x176 |
|
- устройства УПС-1 Э |
220x145x138 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель прибора ППЧС-01 методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приборов указан в таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество, шт. |
Примечание |
|
1 Прибор поверки часов и секундомеров ППЧС, в составе: |
АЯКП.403531.001 |
1 | |
|
- прибор поверки часов и секундомеров ППЧС-01; |
АЯКП.403531.002 |
1 | |
|
- устройство поверки секундомеров механических УПС-1 М |
АЯКП 441465.002 |
1 | |
|
- устройство поверки секундомеров электрических УПС-1 Э |
АЯКП.441465.003 |
1 | |
|
2 Автотрансформатор |
SUNTEK 500 ВА |
1 | |
|
3 Кабель сетевой |
SCZ-1 (220 V,10 А) |
3 |
1,8 м |
|
4 Кабель |
АЯКП.685611.133 |
1 |
LAN |
|
5 Кабель |
АЯКП.685612.094 |
1 |
Для устройства УПС-1 Э |
|
6 Кабель |
АЯКП. 685612.095 |
1 |
То же |
Продолжение таблицы 2
|
Наименование, тип |
Обозначение |
Количество, шт. |
Примечание |
|
7 Кабель |
АЯКП. 685613.082 |
1 |
Для устройства УПС-1Э |
|
8 Кабель |
АЯ КП.685661.035-03 |
3 | |
|
9 Комплект ЗИП, в нем: |
АЯКП.411913.003 |
1 |
Для устрой- |
|
- кольцо; |
АЯКП.731373.002 |
2 |
ства УПС-1М |
|
- кольцо; |
АЯКП.731373.002-01 |
2 | |
|
- накладка; |
АЯКП.754162.001-01 |
2 | |
|
- накладка; |
АЯКП.754162.001-02 |
2 | |
|
- прокладка; |
АЯКП.754162.002-01 |
2 | |
|
- прокладка: |
АЯКП.754162.002-02 |
2 | |
|
- винт; |
АЯКП.758158.006 |
8 | |
|
10 Вставка плавкая ВП2Б-1В 1 А 250 В |
ОЮ0.481.005 ТУ |
2 |
Для прибора ППЧС-01 |
|
11 Вставка плавкая ВП2Б-1В 10 А 250 В |
ОЮ0.481.005ТУ |
4 |
Для устройств УПС-1М, УПС-1Э |
|
12 Программное обеспечение прибора ППЧС |
АЯКП.00059-01 |
1 |
Компакт-диск или (флеш--накопитель |
|
13 Руководство по эксплуатации Часть 1 |
АЯКП.403531.001РЭ |
1 | |
|
14 Руководство по эксплуатации Часть 2 Альбом схем |
АЯКП.403531.001 РЭ |
1 |
По заказу потребителя |
|
15 Методика поверки МРБ.МП.3006-2020 |
АЯКП.403531.001МП |
1 | |
|
16 Упаковка |
АЯКП.305648.047 |
1 |
Для устройства УПС-1М |
|
17 Упаковка |
АЯКП.305648.048 |
1 |
Для прибора ППЧС-01 и устройства УПС-1М |
। осударстаенный реестр средстз измерений Республики Беларусь
документен
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
АЯКП.403531.001ТУ "Прибор поверки часов и секундомеров ППЧС"
МРБ.МП.3006-2020 "Система обеспечения единства измерений Республики
Беларусь. Приборы поверки часов и секундомеров ППЧС."
Заключение
Приборы поверки часов и секундомеров ППЧС соответствуют требованиям технических условий АЯКП.403531.001ТУ, техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования”, ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 42713 до 14.09.2025).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 378-98-13
Аттестат акредитации Ns BY/112 1.0025 до 30.03.2024
