Установки для поверки секундомеров УПМС-1

Назначение

Установки для поверки секундомеров УПМС-1 (далее - установки) предназначены для поверки механических секундомеров в соответствии с ГОСТ 8.423-81 и электронных и электрических секундомеров с механическим и электрическим запуском.

Описание

Принцип действия установки заключается в одновременном запуске и по истечении заданного интервала времени останове поверяемых секундомеров и таймера из состава установки. На основании результатов сравнения показаний поверяемых секундомеров с заданным и измеренным таймером интервалом времени определяется погрешность секундомера и делается вывод о его пригодности.

Установка состоит из таймера и блока секундомеров, в который устанавливаются до десяти поверяемых механических секундомеров. К таймеру можно подключить до 4 блоков секундомеров через распределительное устройство.

Блок секундомеров имеет в своем составе электромагниты, жестко связанные с планкой, которая надавливает на кнопки секундомеров при их запуске и останове.

Таймер обеспечивает задание и отображение на дисплее интервала времени, а также формирование управляющего сигнала для запуска и останова поверяемых секундомеров.

Установка позволяет одновременно осуществлять поверку от 1 до 10 механических секундомеров (до 40 секундомеров при подключении 4 блоков секундомеров); электронных или электрических секундомеров с механическим запуском и одного электронного или электрического секундомера с электрическим запуском.

Установка может использоваться как генератор периодического сигнала прямоугольной формы с заданным периодом и длительностью импульса.

Фотография общего вида установки представлена на рисунке 1. На рисунке 2 приведена фотография задней панели таймера установки. Стрелками на этих фотографиях указаны места размещения пломб, защищающих установки от несанкционированного доступа.

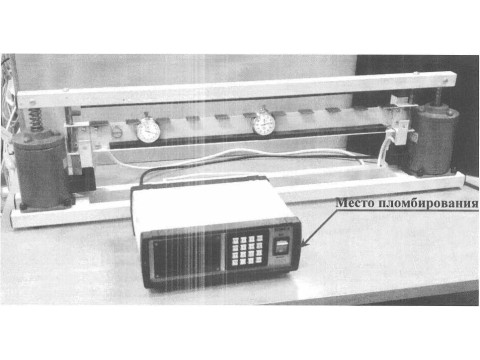

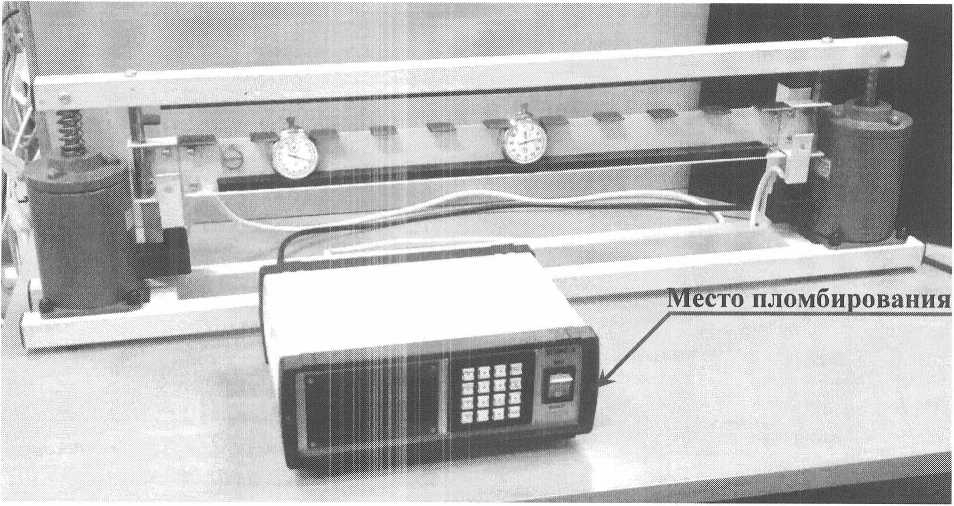

Рисунок 1 Фотография общего вида установки

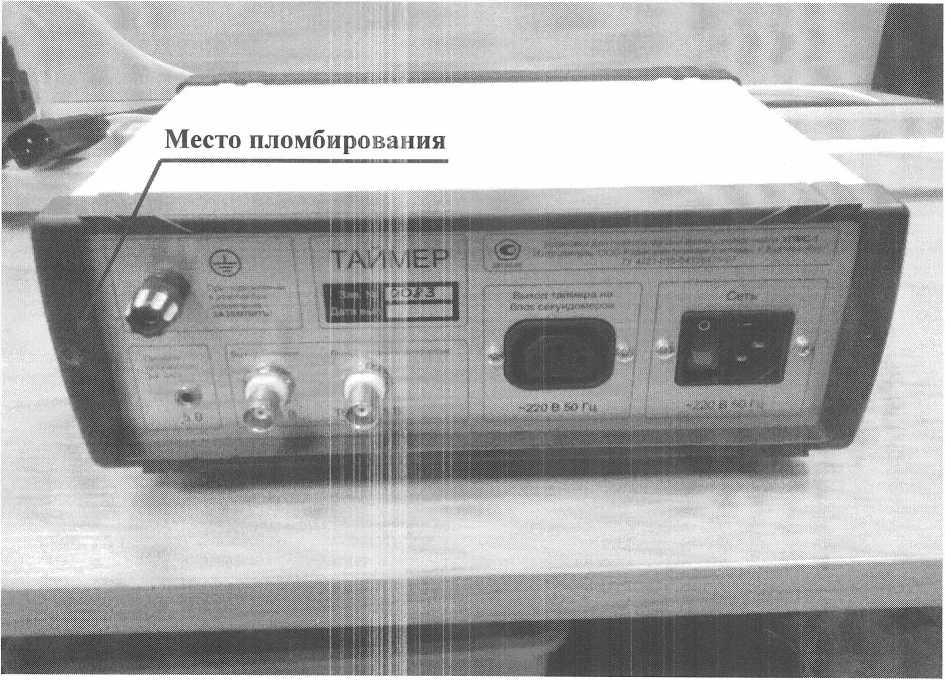

Рисунок 2 Фотография задней панели таймера установки

Программное обеспечение

Программное обеспечение (ПО) установки установлено на микроконтроллерах таймера, является метрологически значимым и предназначено для управления режимами работы УПМС-1, преобразования выходного кода таймера в значения измеряемой величины и выдачи их на табло таймера. Идентификационные данные ПО установки представлены в таблице 1.

Запись и контроль ПО на микроконтроллеры таймера выполняется изготовителем установки с использованием специальных аппаратных средств. Для контроля идентификационных данных ПО установки в процессе эксплуатации эти данные выводятся на табло таймера установки.

Уровень защиты ПО, установленного на таймере установки, от непреднамеренных и несанкционированных изменений соответствует уровню « С » по МИ 3286-2010.

Таблица 1 Идентификационные данные ПО установки

Метрологические и технические характеристики установки

Диапазон задаваемой длительности интервала времени, с:

- при поверке электронных и электрических секундомеров с электрическим запуском

- при поверке механических, электрических и электронных секундомеров с механическим запуском

Пределы допускаемой абсолютной погрешности, с:

- при поверке электронных и электрических секундомеров с электрическим запуском

- при поверке механических, электрических и электронных секундомеров с механическим запуском

Дискретность установки интервала времени, с

Напряжение питания, В

Частота питающей сети, Гц

210’4-4105

5-4105

±(1,510-6+Тинт5оп), где Тинт - длительность интервала времени, с; §оп - относительная погрешность опорного генератора, отн.ед.

Son = Ю б в течение 1 года; 30п = 10‘7 при предварительной настройке, в течение 1 суток

± (2-10 2+Тинт’5оп)

104

220 ± 22

50 ± 1

Потребляемая мощность, Вт, не более:

- таймера

- блока секундомеров

Габаритные размеры (длина х ширина х высота), мм, не более:

- таймера                                                            230 х 200 х145

- блока секундомеров                                               900 х 250 х120

Масса, кг, не более

Условия эксплуатации:

- температура окружающего воздуха, °C                                       10... 3 5

- относительная влажность воздуха при 25 °C, %, не более

- атмосферное давления, кПа                                              84 - 106,7

Показатели надежности:

Средняя наработка на отказ, ч, не менее                                      10 000

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и лицевую панель таймера способом шелкографии или аппликации.

Комплектность

Таблица 2

Поверка

Поверка выполняется в соответствии с документом МП 68-221-2007 «ГСП. Установка для поверки секундомеров УПМС-1. Методика поверки» с изменением № 1, утвержденным ФГУП «УНИИМ» в июле 2013 г.

Основные средства поверки:

- частотомер электронно-счетный 43-85/3R. Диапазон частот от 1 МГц до 150 МГц.

Диапазон временных интервалов от 20 нс до 7000 с. Пределы допускаемой относительной погрешности ± 7х Ю'9.

Сведения о методах измерений

Методика измерений представлена в документе 4221-015-54128475-07 РЭ «Установка поверки секундомеров УПМС-1. Руководство по эксплуатации»

Нормативные документы

ГОСТ Р 52931 -2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.423-81 ГСИ. Секундомеры механические. Методы и средства поверки

ТУ 4221-015-54128475-2007 Установка для поверки секундомеров УПМС-1. Технические условия.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
