Секундомеры электронные "Интеграл С-01"
| Номер в ГРСИ РФ: | РБ 03 15 1655 20 |
|---|---|
| Раздел: | Средства измерений времени и частоты [15] |
| Категория: | Секундомеры |
| Производитель / заявитель: | ОАО "ИНТЕГРАЛ"-управляющая компания холдинга "ИНТЕГРАЛ", г. Минск |
|
Описание типа РБ 03 15 1655 20 [2013-12-04]
rb-03-15-1655-20_2013-12-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 15 1655 20 [2020-06-12]
rb-03-15-1655-20_2020-06-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 15 1655 20 [2018-09-18]
rb-03-15-1655-20_2018-09-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 15 1655 20 [2015-12-21]
rb-03-15-1655-20_2015-12-21.pdf
|
Скачать |
Секундомер электронный «Интеграл С-01» (далее - секундомер) предназначен для измерения длительностей интервалов времени и воспроизведения двадцати четырех часовой шкалы времени.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 15 1655 20 |
| Наименование | Секундомеры электронные "Интеграл С-01" |
| Год регистрации | 2020 |
| Номер сертификата | 13325 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | ОАО "ИНТЕГРАЛ"-управляющая компания холдинга "ИНТЕГРАЛ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ИНТЕГРАЛ"-управляющая компания холдинга "ИНТЕГРАЛ"
Адрес: 220108, г. Минск, ул. Казинца И.П., д. 121А, к. 327
Контакты: Тел.: +375 17 212-14-51; факс: +375 17 398-60-51, +375 17 398-12-94; E-mail: office@integral.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1177-2002. |
Поверители
Скачать
|
Описание типа РБ 03 15 1655 20 [2013-12-04]
rb-03-15-1655-20_2013-12-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 15 1655 20 [2020-06-12]
rb-03-15-1655-20_2020-06-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 15 1655 20 [2018-09-18]
rb-03-15-1655-20_2018-09-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 15 1655 20 [2015-12-21]
rb-03-15-1655-20_2015-12-21.pdf
|
Скачать |
Описание типа
Назначение
Секундомер электронный «Интеграл С-01» (далее - секундомер) предназначен для измерения длительностей интервалов времени и воспроизведения двадцати четырех часовой шкалы времени.
Область применения - научная и производственная деятельность, спорт.
Описание
Секундомер электронный «Интеграл С-01» - электронный прибор с автономным источником питания и жидкокристаллическим индикатором (ЖКИ).
Принцип работы секундомера электронного основан на использовании кварцевого генератора и микропроцессора, обеспечивающего работу во всех режимах и вывод измерительной информации на ЖКИ.
Секундомер электронный «Интеграл С-01» обеспечивает работу в двух режимах -«секундомер» и «часы».
В режиме «секундомер» возможно измерение интервалов времени в диапазоне от 0 до 9 ч 59 мин 59,99 с с дискретностью отсчета 0,01 с, занесение результатов измерения в память (число измерений не менее 10), считывание и стирание результатов измерений.
В режиме «часы» возможно воспроизведение двадцати четырех часовой шкалы времени в часах, минутах и секундах.

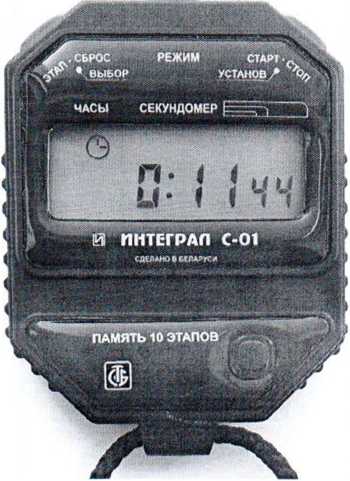

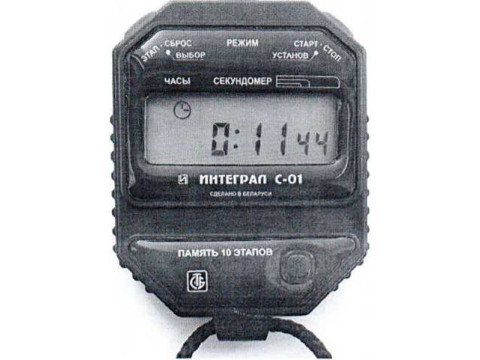

Внешний вид секундомера представлен на рисунке 1.
Рисунок 1 - Внешний вид секундомера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты кварцевого генератора, Гц |
32768,0 |
|
Пределы допускаемой основной абсолютной погрешности измерения в режиме секундомера в нормальных условиях эксплуатации (25 ± 5) °C, с где Тх - значение измеренного интервала времени, с |
± (9,6-10'6-Тх+0,01) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения в режиме секундомера, вызванной отклонением температуры окружающего воздуха от нормальных условий (25 ± 5) °C в интервале рабочих температур от минус 10 °C до плюс 50 °C на 1 °C изменения температуры, с |
-(2,2-10’6Тх) |
|
Пределы суточного хода часов при температуре (25 ± 5) °C, с/сут |
±1,0 |
|
Пределы суточного хода часов при температуре (23 ± 2) °C, с/сут |
±0,5 |
|
Пределы суточного хода часов в интервале рабочих температур от 1 °C до 45 °C, за исключением температурного интервала (25 ± 5) °C, с/сут |
±2,5 |
|
Пределы восстановления суточного хода, с/сут |
±0,5 |
|
Оценочное число, не более |
1,6 |
|
Ток потребления при напряжении питания 1,5 В или 3,0 В, мкА, не более |
5,0 |
|
Габаритные размеры, мм, не более |
77x58x22 |
|
Масса, г, не более |
50 |
|
Условия эксплуатации в режиме секундомера: - температура окружающей среды, °C Условия эксплуатации в режиме часов: - температура окружающей среды, °C |
от минус 10 до плюс 50 от 1 до 45 |
|
Условия транспортирования: - температура окружающей среды, °C /if - относительная влажность 1 1Го^т^- 1 |
, от минус 10 до плюс 50 г-не более 98 % при 35 °C |
|
\\ \ |
Лист 2 Листов 4 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую поверхность секундомера и типографским способом в эксплуатационную документацию.
Комплектность
В комплект поставки входит:
- секундомер электронный «Интеграл С-01» - 1 шт.;
- элемент питания типа V386 или другой аналогичный (в составе изделия) -1 шт.;
- паспорт - 1 экз.;
- разъем (розетка) для подключения электрических цепей управления - 1 шт.;
- методика поверки МП. МН 1177-2002 (поставляется по требованию заказчика);
- свидетельство о поверке;
- индивидуальная упаковка - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 23350-98 «Часы наручные карманные и электронные. Общие технические условия».
ТУ РБ 100231303.011-2002 «Секундомер электронный «Интеграл С-01».
МП.МН 1177-2002 Секундомеры электронные «ИНТЕГРАЛ С-01». Методика поверки.
ГОСТ IEC 61010-1-2014 «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
СТБ ГОСТ Р 51522-2001 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
Заключение
Секундомеры электронные «ИНТЕГРАЛ С-01» соответствуют требованиям ТУ РБ 100231303.011-2002, ГОСТ 23350-98, ГОСТ 12.2.091-2002, СТБ ГОСТ Р 51522-2001.
Соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ЕАЭС BY/112 11.01. ТР020 003 41007, декларация о соответствии действительна до 20.04.2025).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский
центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93, тел.: +375 17 334-98-13.
Аттестат аккредитации № BY/112 1.0025 (действителен до 30.03.2024).
