Измерители влажности электронные "Влагомер-МГ4" (модификации: Влагомер-МГ4-Д, Влагомер-МГ4-Б, Влагомер-МГ4-У, Влагомер-МГ4-З)"
| Номер в ГРСИ РФ: | РБ 03 09 4556 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Влагомеры |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
|
Описание типа РБ 03 09 4556 20 [2016-12-21]
rb-03-09-4556-20_2016-12-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4556 20 [2020-12-30]
rb-03-09-4556-20_2020-12-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4556 20 [2011-02-21]
rb-03-09-4556-20_2011-02-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4556 20 [2016-02-24]
rb-03-09-4556-20_2016-02-24.pdf
|
Скачать |
Измерители влажности электронные «Влагомер - МГ4» (модификации: Влагомер -Ml 4-Д; Влагомер - МГ4-Б: Влагомер МГ4-У; Влагомер - МГ4-3) (далее влагомеры) в зависимости от модификации предназначены для измерений влажности (массового отношения влаги) диэлькометрическим методом следующих материалов:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4556 20 |
| Наименование | Измерители влажности электронные "Влагомер-МГ4" (модификации: Влагомер-МГ4-Д, Влагомер-МГ4-Б, Влагомер-МГ4-У, Влагомер-МГ4-З)" |
| Год регистрации | 2020 |
| Номер сертификата | 13639 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-12-27 |
| Получатель сертификата | ООО "СКБ Стройприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "СКБ Стройприбор"
Адрес: ул. Калинина, 11-Г, 454084, г. Челябинск, info@stroypribor.ru
Контакты: тел./факс (351) 790-16-13, 790-16-85, 790-16-85, info@stroypribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по методике МП 101-243-2009 (утвержденной в 2009 г.). |
| Признание поверки | Первичная при выпуске из производства: УНИИМ (аттестат аккредитации - №RA.RU.311473, шифр поверительного клейма - С) (НТК № 13-10). |
Поверители
Скачать
|
Описание типа РБ 03 09 4556 20 [2016-12-21]
rb-03-09-4556-20_2016-12-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4556 20 [2020-12-30]
rb-03-09-4556-20_2020-12-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4556 20 [2011-02-21]
rb-03-09-4556-20_2011-02-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4556 20 [2016-02-24]
rb-03-09-4556-20_2016-02-24.pdf
|
Скачать |
Описание типа
Назначение
Измерители влажности электронные «Влагомер - МГ4» (модификации: Влагомер -Ml 4-Д; Влагомер - МГ4-Б: Влагомер МГ4-У; Влагомер - МГ4-3) (далее влагомеры) в зависимости от модификации предназначены для измерений влажности (массового отношения влаги) диэлькометрическим методом следующих материалов:
модификация Влагомер - МГ4-Д предназначена для измерений влажности пилопро-дукции и деревянных деталей;
модификация Влагомер - МГ4-Б предназначена для измерений влажности твердых строительных материалов;
модификация Влагомер - МГ4-У предназначена для измерений влажности пилопро-дукции и деревянных деталей, твердых и сыпучих строительных материалов;
модификация Влагомер - МГ4-3 предназначена для измерений влажности сыпучих строительных материалов.
Описание
Принцип работы влагомера основан на диэлькометрическом методе измерений влажности, а именно - на корреляционной зависимости диэлектрической проницаемости материала от содержания в нем влаги при положительных температурах.
При взаимодействии с измеряемым материалом емкостный преобразователь вырабатывает сигнал пропорциональный диэлектрической проницаемости, который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на экран дисплея влагомера.
Влагомер состоит из преобразователей и электронного блока, имеющего на лицевой панели двухстрочный цифровой дисплей, и клавиатуру, состоящую из 6 кнопок: «ВКЛ», «РЕЖИМ». «Т», «4», «ВВОД», и «F». В верхней торцевой поверхности корпуса размещено гнездо соединительного разъема для подключения датчика влажности.
В зависимости от модификации и назначения влагомер комплектуется сменными преобразователями:
компланарным, предназначенным для измерений влажности твердых строительных материалов и пиломатериалов;
- коаксиальным (в сборе представляющий собой компланарный преобразователь и стакан). предназначенным для измерений влажности сыпучих строительных материалов;
- зондовым, предназначенным для измерений влажности сыпучих строительных материалов.
Оттиск поверительного клейма в виде наклейки наносится на свидетельство о поверке в связи с особенностями эксплуатации влагомеров.

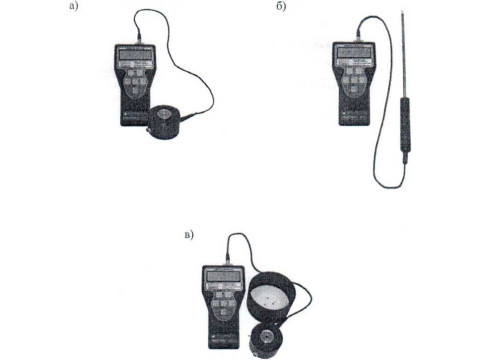

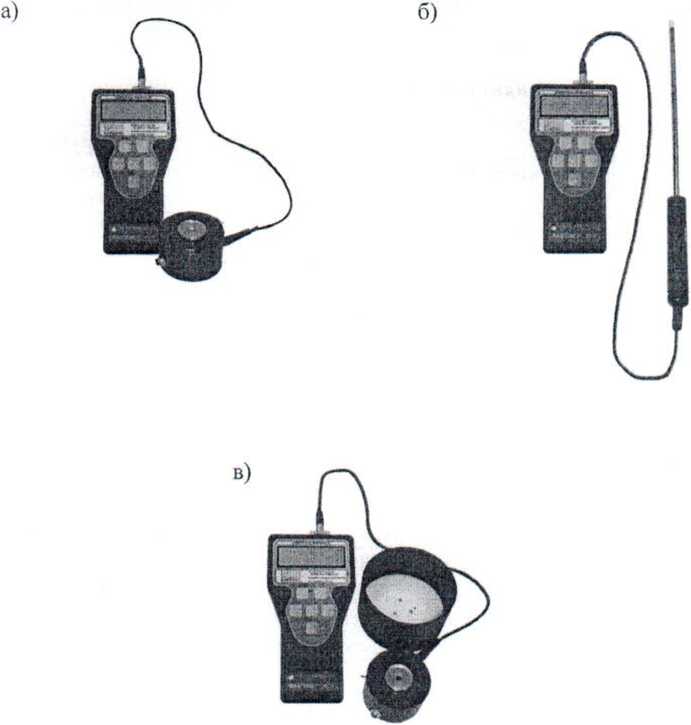

а) Модификации: Влагомер - МГ4-Д; Влагомер - МГ4-Б;
б) Модификация Влагомер - МГ4-3; в) Модификация Влагомер - МГ4-У
Рисунок 1 - Фото общего вида измерителей влажности электронных «Влагомер - МГ4»
Программное обеспечение
Влагомеры имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи). ПО делится на метрологически значимую часть и сервисную часть программы. Метрологически значимая часть ПО реализует обработку результатов измерений влажности, запись полученных результатов в память влагомера и представление измерительной информации на дисплее электронного блока. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
1Р.¥<МО4>, |
|
Номер версии (идентификационный номер) ПО | |
|
Цифровой идентификатор ПО |
(! |
ЛТ»’ \<s>
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон показаний, % |
от 1 до 100 |
|
2 Диапазоны измерений влажности (массовое отношение влага) в зависимости от плотности измеряемых материалов, %: | |
|
бетона тяжелого плотностью от 2200 до 2500 кг/м3 на плотных природных заполнителях |
от 1 до 6 |
|
- бетона легкого плотностью от 1600 до 1800 кг/м3 на искусственных пористых заполнителях, цементно-песчаного раствора и кирпича силикатного |
от 1 до 15 |
|
- бетона легкого плотностью от 1400 до 1500 кг/м’’ на искусственных пористых заполнителях, кирпича керамического сплошного |
от 1 до 18 |
|
бетона легкого плотностью от 1000 до 1400 кг/м3 на искусственных пористых заполнителях |
от 1 до 25 |
|
бетона ячеистого (газо-, пенобетона) без металлических примесей плотностью от 400 до 1000кг/м’’ |
от 1 до 45 |
|
- сыпучих строительных материалов |
от 1 до 25 |
|
пилопродукции и деревянных деталей хвойных и лиственных пород |
от 4 до 35 |
|
3 Пределы допускаемой абсолютной погрешности в зависимости от вида измеряемого материала: | |
|
для строительных материалов в диапазонах измерений влажности, %: | |
|
для тяжелого бетона, цементно-песчаного раствора и кирпича: | |
|
- от 1 до 6 |
±0,8 |
|
- от 6 до 18 |
± 1,5 |
|
для легкого и ячеистого бетона | |
|
- от 1 до 10 |
± 2,0 |
|
от 10 до 20 от 20 до 45 |
±3,0 ±4,0 |
|
для сыпучих материалов при использовании коаксиального преобразователя в диапазонах измерений влажности, %: | |
|
- от 1 до 10 |
± 1,0 |
|
- от 10 до 15 - от 15 до 25 |
± 1,5 ±2,0 |
|
для сыпучих материалов при использовании зондового преобразователя в диапазонах измерений влажности, %: - от 1 до 10 - от 10 до 25 |
±2,0 ±3,0 |
|
для пиломатериалов и деревянных деталей в диапазонах измерений влажности, %: - от 4 до 12 |
± 1,5 |
|
от 12 до 30 - от 30 до 35 |
±2,5 ±3,0 |
|
4 Электрическое питание, В (два элемента AA(LR6)) Напряжение включения сигнализации о замене элемента питания, В |
3 1,6±0,2 |
|
5 1(отребляемый ток, мА, не более_____ |
-ДОХ-- |
|
Наименование характеристики |
Значение характеристики |
|
6 Масса, кг, не более: - электронного блока компланарного преобразователя коаксиального преобразователя зондового преобразователя |
0.25 0.20 0.50 0,14 |
|
7 Габаритные размеры, мм. не более: электронного блока компланарного преобразователя - коаксиального преобразователя - зондового преобразователя |
175x90x30 070x45 0110x100 022x145 |
|
8 Средняя наработка на отказ, ч, не менее |
20000 |
|
9 Средний срок службы, лет, не менее |
10 |
|
Условия эксплуатации: температура окружающего воздуха. °C относительная влажность воздуха, %, не более |
от 5 до 40 75 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке влагомера, фотохимическим способом .
Комплектность
|
- ................. Ооозначение документа |
Наименование и условное обозначение |
Измерители влажности электронные «Влагомер - МГ4», модификация: | |||
|
Влагомер - МГ4-Д |
Влагомер - МГ4-Б |
Влагомер -МГ4-У |
Влагомер - МГ4-3 | ||
|
|Э15.085.001 |
Блок электронный |
1 |
1 |
1 |
1 |
|
Э15.085.002 |
П реобразо вате л ь ком п л а и ар-ный |
1 |
1 |
1 |
- |
|
Э15.085.003 |
Преобразователь зондовый |
- |
- |
1* |
1 |
|
Э9.005.003 |
Преобразователь коаксиальный |
- |
- |
1 |
- |
|
Э15.085.005 |
Калибровочный образец (КО) |
1 |
1 |
1 |
1 |
|
Э9.005.004 |
Устройство для уплотнения |
- |
- |
1 |
- |
|
Э9.005.005 |
Кабель RS-232 |
1 |
1 |
1 |
1 |
|
Э9.005.006 |
Сервисная дискета* |
1 |
1 |
1 |
1 |
|
|Э 15.120.004 РЭ |
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
|
1 |
Упаковочный футляр |
1 |
1 |
1 |
1 |
|
* поставляется по отдельному заказу | |||||
Поверка
осуществляется по документу МП 101-243-2009 «ГСП. Измерители влажности (влагомеры)
I» в декабре
строительных материалов. Методика поверки», утверждённому ФГУП «УНИИМ» 2009 г. (с изм. № I).
Лист № 5
Эталоны, используемые при поверке:
Установки измери тельные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах по ГОСТ 8.630;
Стандартные образцы влажности пиломатериалов (ГСО 8837-2006). интервал допускаемых аттестованных значений от 6,0 % до 18.0 %, абсолютная погрешность аттестованного значения: ±0,8 % в интервале от 6 % до 12 %, ±1.0 % в интервале от 12 % до 18 %.
Сведения о методах измерений
изложены в руководстве по эксплуатации «Измеритель влажности электронный ВЛАГОМЕР-МГ4. Руководство по эксплуатации Э15.120.004 РЭ
Нормативные документы
Влагомер - МГ4-Б; Влагомер - МГ4-У; Влагомер - МГ4-3)
I ГОСТ 8.630-2013 ГСП. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах;
2 ГУ 4215-010-12585810-2010 Измерители влажности электронные «Влагомер - МГ4» (модификации: Влагомер - МГ4-Д; Влагомер - МГ4-Б; Влагомер - МГ4-У; Влагомер - МГ4-3). Технические условия.
