Измерители прочности бетона ИПС-МГ4

Назначение

Описание: в соответствии с разделом «Описание средства измерений» Приложения.

Обязательные метрологические требования: диапазон измерений прочности; пределы допускаемой основной относительной погрешности измерения прочности, значения приведены в таблице 2 Приложения.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: пределы допускаемой дополнительной погрешности измерений прочности, вызванной изменением температуры от 20 °C до предельных рабочих значений, значения приведены в таблице 2 Приложения, в соответствии с таблицами 3, 4 Приложения.

Комплектность

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется но документу КБСП.427120.049 МП «Измерители прочности бетона ИПС-МГ4. Методика поверки», утвержденному в 201 5 г.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений: в соответствии с разделом «Нормативные и технические документы, устанавливающие требования к типу средств измерений» Приложения.

Регистрационный номер: № 60741-15

Приложение

к приказу Федерального агентства но техническому регулированию

и метрологии

от «01» июня 2020 г. № 1014

Описание

Измерители прочности бетона ИПС-МГ4

Натачение среде та измерений

Измерители прочности бетона ИПС-МГ4 (далее - измерители) предназначены для измерений прочности бетона, на основе предварительно установленной зависимости между прочностью бетона определенной при испытании образцов бетона в прессе и измеренным ускорением. возникающим при взаимодействии индентора измерителя с образцом, при постоянной анергии удара (Е 0.12 Дж).

Описание средства измерений

Принцип работы измерителей основан на ударно-импульсном методе измерений прочности. а именно на корреляционной зависимости параметров ударного импульса от упругопла-стических свойств контролируемого материала.

Измерители состоят из преобразователя, выполненного в виде ударного механизма и электронного блока. Преобразователь состоит из корпуса, индентора, ударной пружины и пьезоэлектрического акселерометра. На лицевой панели электронного блока расположены клавиатура управления и дисплей для отображения результатов измерений.

При ударном взаимодействии с поверхностью контролируемого материала, преобразователь вырабатывает электрический импульсный сигнал, пропорциональный ускорению индентора, который регистрируется электронным блоком. Электронный блок, в соответствии с установленной градуировочной характеристикой, преобразует параметры ударного импульса (ускорение и время) в прочность. Результаты измерений выводятся на дисплей измерителя

Измерители выпускаются трех модификаций: ИПС-МГ4.01.   ИПС-МГ4.03.

ИПС-МГ4.04. отличающихся функциональными возможностями, конструкцией электронною блока, габаритными размерами и массой.

Модификации ИПС-МГ4.01 имеют пять режимов работы, в том числе режим передачи результатов измерений на ПК по USB интерфейсу; объем памяти 500 результатов измерений.

У модификаций ИПС-МГ4.03 увеличен объем памяти (15000 результатов измерений): имеется функция корректировки результата измерений в зависимости от возраста бетона и условий его твердения: вычисление и сохранение в архиве класса бетона В. с возможностью выбора коэффициента вариации.

У модификации ИПС-МГ4.04 электронный блок закреплен на корпусе преобразователя с возможностью поворота на 90° относительно продольной оси. Измеритель обеспечивает пять режимов работы, в том числе режим передачи результатов измерений на ПК по USB интерфейсу. имеет функцию автоматического определения направление удара. Объем памяти более 15000 результатов измерений.

Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках I - 3.

б)

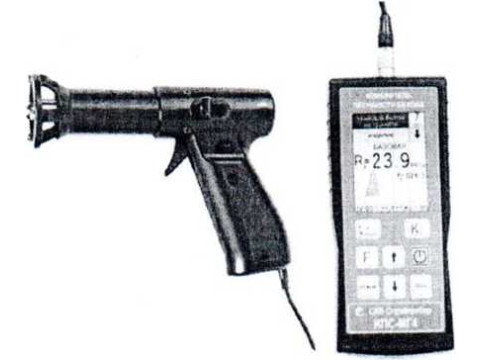

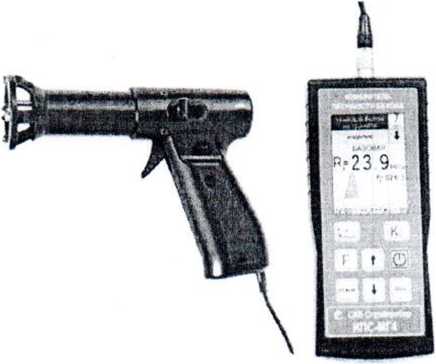

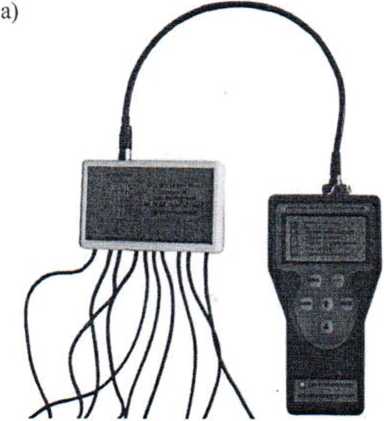

Рисунок I а. б Общий вид измерителя прочности бетона мод. ИПС-МГ4.01 и ИПС-МГ4.03

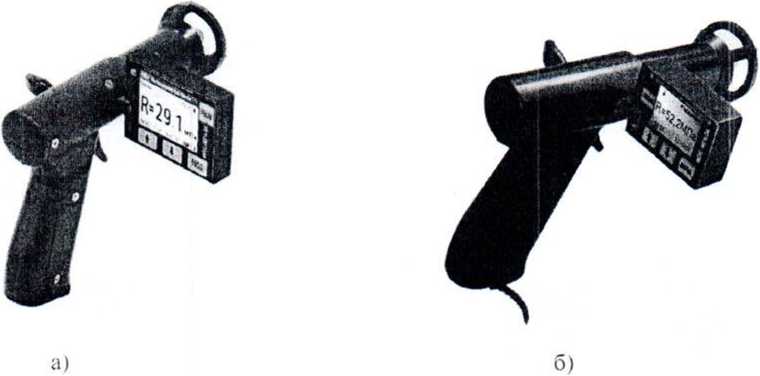

Рисунок 2 а, б - Общий вид измерителя прочности бетона .мод. ИПС-МГ4.04

; место

пломбирования

ИПС-МГ4.01 и ИПС-МГ4.03

ИПС-МГ4.04

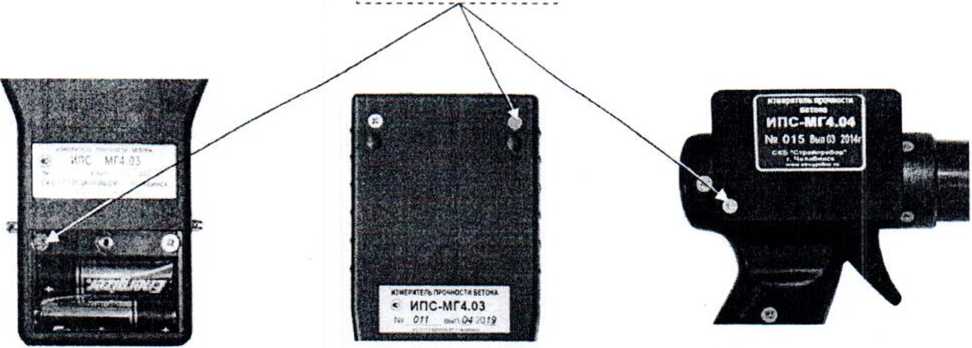

Рисунок 3 - Схема пломбирования от несанкционированного доступа

Программное обеспечение

Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с зашитой от считывания и перезаписи). ПО реализует обработку результатов измерений параметров ударного импульса, запись полученных результатов в память измерителя и представление измерительной информации на дисплее электронного блока. Зашита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

1 аблица 1 - Идентификационные данные ПО

Технические характеристики

I аблица 2 - Метрологические характеристики

Таблица 4 - Максимальные габаритные размеры и масса

JiiaK утверждения типа

наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке измерителя, фотохимическим способом.

Комплект носи, средства нзмереннй

Габлица 5 Комплектность средства измерений

Поверка

осуществляется по документу КБС11.427120.049 МП «Измерители прочности бетона ИГ1С-МГ4.

Мегодика поверки». утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» 10 апреля 2015 г.

Основные средства поверки:

- меры эквивалентные прочности бетона МЭПБ-МГ4 (Г/р № 58274-14)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

( ведения о методиках (методах) измерений

приведены в эксплуатационных документах

Нормативные документы

КБСП.427120.049 ТУ «Измерители прочности бетона ИПС-МГ4. Технические условия».

И 31 (повители

Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор» (ООО СКБ Стройприбор)

ИНН 7447005971

Адрес: Россия. 454084. г. Челябинск, ул. Калинина. 11-Г

Телефон (факс) (351) 277-8-555

E-mail: i n fo r/ st roy pribor.ru

Общество с ограниченной ответственностью «Стройприбор-1» (ООО «Стройприбор-1») ИНН 7447117072

Адрес: Россия. 454084. г. Челябинск, ул. Калинина. 11-Г

Телефон (факс) (351) 277-8-555

E-mail: info@stroypribor.ni

Общество с о! раниченной ответственностью «Вектор-НК» (ООО «Вектор-НК»)

ИНН 7447139975

Адрес: Россия, 454084. г. Челябинск, ул. Калинина. 11-Г

Гелефон (факс) (351) 277-8-555

E-mail: info@stroypribor.ru

Общество с ограниченной ответственностью «Конструкторско-технологическое бюро Сгройприбор» (ООО КТБ Сгройприбор»)

ИНН 7447075337

Адрес; Россия. 454084. г. Челябинск, ул. Работниц. 72

Телефон (факс) (351) 277-8-555

E-mail; info astroypribor.rii

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации. метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»);

Адрес: 454020. i .Челябинск. ул. Энгельса, д. 101

Телефон факс: (351) 232-04-01

Web-сайг: www.chelcsni.ru

e-mail: stand ojchelcsm.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
