Спектрометры атомно-абсорбционные МГА-1000

Назначение

Спектрометры атомно-абсорбционные МГА-1000 (в дальнейшем - спектрометры) предназначены для измерений содержания различных элементов в водных растворах, пробах пищевых продуктов и продовольственного сырья, атмосферном воздухе, почвах атомноабсорбционным методом с электротермической атомизацией.

Описание

Принцип действия спектрометров основан на измерении поглощении свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, возникающего при атомизации пробы в графитовой кювете. Для автоматической коррекции неселективного поглощения использован метод Зеемановской модуляционной поляризационной спектрометрии с высокочастотной модуляцией.

Спектрометры представляют собой автоматизированные лабораторные приборы периодического действия, выполненные конструктивно в виде единого блока. Спектрометры состоят из источника резонансного излучения (лампы с полым катодом или высокочастотные лампы), элементов поляризационно-модуляционной оптической системы, атомизатора, основной частью которого является графитовая кювета, монохроматора, приемника излучения (фотоумножителя) и системы обработки сигнала, поступающего с фотоумножителя. Графитовая кювета располагается в воздушном зазоре между полюсниками постоянного магнита, линии магнитной индукции которого перпендикулярны оптической оси спектрометра. Дозирование жидкой пробы в графитовую кювету спектрометров производится при помощи автосемплера или вручную при помощи микродозаторов переменного объема.

Модулированное по поляризации на частоте 50 кГц излучение от резонансного источника поступает в атомизатор, где горизонтальная составляющая поляризации, параллельная линиям постоянного магнитного поля, поглощается атомами определяемого элемента, молекулами и аэрозолями, возникающими при импульсной атомизации пробы, в то время как вертикальная составляющая, перпендикулярная линиям постоянного магнитного поля, поглощается только молекулами и аэрозолями. В результате возникает разностный сигнал с частотой 50 кГц. пропорциональный концентрации атомов элемента.

Дополнительно в оптической схеме формируется опорный сигнал на частоте 100 кГц. пропорциональный интенсивности резонансного излучения источника, который позволяет скорректировать временные флуктуации оптической схемы, источника излучения и измерительной схемы.

В результате обработки сформированных сигналов возникает аналитический сигнал спектрометра - интегральная абсорбция, который используется для расчета содержания элемента в пробе при помощи предварительно установленной градуировочной характеристики.

Управление работой спектрометров, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения.

Пломбировка спектрометров атомно-абсорбционных МГА-1000 не предусмотрена

Общий вид спектрометров атомно-абсорбционных МГА-1000 представлен на рисунке 1

Место нанесения знака поверки

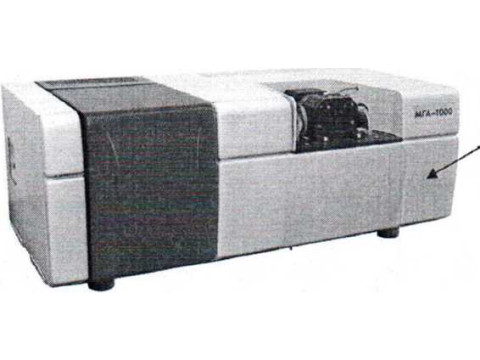

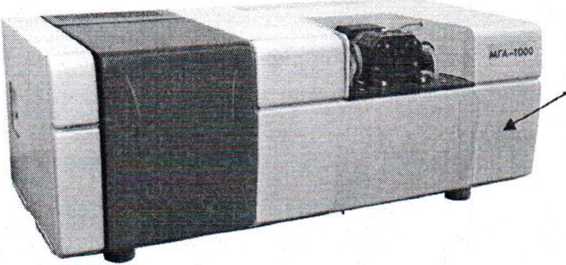

Рисунок 1 - Общий вид спектрометров атомно-абсорбционных МГА-1000

Программное обеспечение

Спектрометры атомно-абсорбционные МГА-1000 оснащаются автономным программным обеспечением ElTherm, которое управляет работой спектрометров и отображает, обрабатывает и хранит полученные данные. Программным образом осуществляется настройка спектрометра, сбор и обработка данных, поступающих с приемника излучения спектрометра; создание и хранение файлов методов измерений и файлов измерений; градуировка спектрометра и вычисление результатов измерений; сохранение результатов измерений на жестком диске персонального компьютера; создание отчетов по результатам измерений.

Уровень защиты ПО ElTherm от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО ElTherm на метрологические характеристики спектрометров атомно-абсорбционных МГА-1000 учтено при их нормировании. Идентификационные данные ПО ElTherm приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО ElTherm.

Технические характеристики

Таблица 2 - Метрологические характеристики

/7/ И

\\              Беларусь / )

■ Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на переднюю панель корпуса спектрометров и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Поверка

осуществляется по документу МП-242-1781-2014 «ГСП. Спектрометры атомно-абсорбционные

МГА-1000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»

Таблица 4 - Комплектность спектрометров атомно-абсорбционные МГА-1000

Т Основные средства поверки:

ГСО 8001-93 состава раствора ионов никеля (11) (массовая концентрация ионов никеля (II) 1 мг/см3. ПГ ± 1 % для доверительной вероятности 0.95);

ГСО 8056-94 состава раствора ионов марганца (II) (массовая концентрация ионов марганца (II) 1 мг/см3. ПГ ± 1% для доверительной вероятности 0.95).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель спектрометра, как показано на рисунке 1.

Сведения о методах измерений

ГОСТ EN 14083-2013 Продукты нишевые. Определение следовых элементов. Определение свинца, кадмия, хрома и молибдена с помощью атомно-абсорбционной спектрометрии с атомизацией в графитовой печи с предварительной минерализацией пробы при повышенном давлении

ГОСТ 31707-2012 Продукты пищевые. Определение следовых элементов. Определение общего мышьяка и селена методом атомно-абсорбционной спектрометрии с генерацией гидридов с предварительной минерализацией пробы под давлением

ГОСТ 31870-2012 Вода питьевая. Определение содержания элементов методами атомной спектрометрии

ГОСТ Р 55447-2013 Корма, комбикорма, комбикормовое сырье. Определение содержания кадмия, свинца, мышьяка, ртути, хрома, олова методом атомно-абсорбционной спектроскопии.

Нормативные документы

ТУ 4434-100-79767644-2014 «Спектрометры атомно-абсорбционные МГА-1000. Технические условия»
