Спектрометры рентгено-флуоресцентные Х-МЕТ 8000

Назначение

Спектрометры рентгено-флуоресцентные Х-МЕТ8000 предназначены для измерений массовой доли химических элементов в металлах и сплавах в соответствии с аттестованными (стандартизованными) методиками измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Описание

Принцип действия спектрометра рентгено-флуоресцентного Х-МЕТ8000 (далее -спектрометр) основан на измерении спектра вторичного рентгеновского излучения.

Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с элементами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы.

Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе.

Основными элементами конструкции спектрометра являются: источник рентгеновского излучения, детектор, управляющая электроника и блок питания -скомпонованные в пыле- и влагозащищенном корпусе из ударопрочного пластика.

В качестве источника рентгеновского излучения используется маломощная рентгеновская трубка.

Для регистрации рентгеновского излучения служит полупроводниковый высокочувствительный детектор высокого разрешения SDD - кремниевый дрейфовый детектор. Для охлаждения чувствительного элемента детектора применяется устройство Пельтье.

Для защиты детектора от повреждения применяются защитные входные окна.

В спектрометре реализована функция автоматического отключения питания рентгеновской трубки при отсутствии образца перед измерительным окном, а также функция блокировки питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта.

Спектрометр оснащен встроенным компьютером с сенсорным дисплеем и возможностью подсоединения внешнего компьютера через USB кабель. На компьютере спектрометра установлена операционная система на базе Linux®.

Результаты измерений, включая снятые спектры, и параметры градуировочных зависимостей хранятся в памяти спектрометра. В спектрометре имеются встроенный USB разъем, Wi-Fi и Bluetooth адаптеры для переноса данных.

Описание типа средства измерений

Спектрометр поставляется со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.

Спектрометр может быть оснащен интегрированной видеокамерой для визуализации места измерения и коллиматором рентгеновского пучка для измерения небольших объектов и сварных швов.

Спектрометры выпускаются следующих модификаций: Smart, Optimum, Expert, Optimum Geo, Expert Geo, которые отличаются наличием дополнительных аксессуаров и набором аналитических программ.

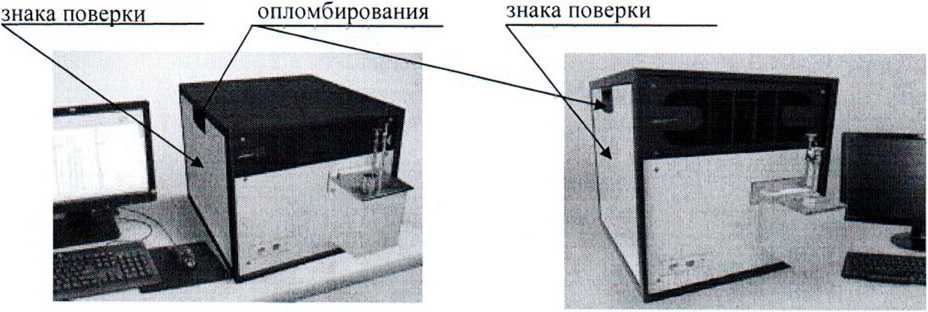

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А к настоящему описанию типа.

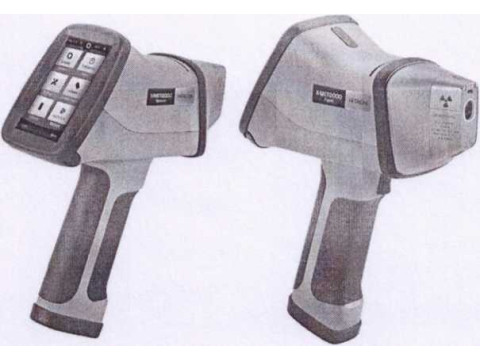

Внешний вид спектрометров приведен на рисунке 1.

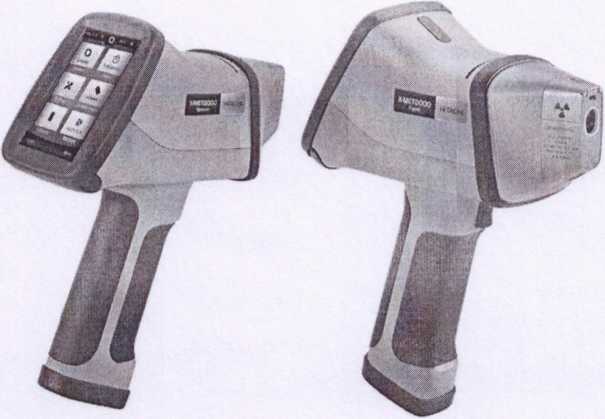

Рисунок 1 - внешний вид спектрометра

Программное обеспечение

Программное обеспечение (ПО) идентифицируется при включении спектрометра путем вывода на экран номера версии. ПО управляет работой спектрометра, отображает результаты измерений, обрабатывает, передает и хранит полученные данные.

Идентификационные данные спектрометров рентгено-флуоресцентных Х-МЕТ8000 приведены в таблице 1.

Таблица 1

Программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Доступ к ПО и результатам измерений осуществляется после ввода пароля.

Описание типа средства измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики спектрометров рентгенофлуоресцентных Х-МЕТ8000 приведены в таблице 2.

Таблица 2

Рабочие условия применения:

Температура окружающей среды от минус 20 °C до плюс 50 °C.

Относительная влажность воздуха от 20 % до 95 %.

Атмосферное давление от 84 до 106,7 кПа.

Степень защиты оболочки IP54

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Комплектность спектрометров рентгено-флуоресцентных Х-МЕТ8000 приведены в таблице 3.

Таблица 3

Продолжение таблицы 3

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

Документация фирмы «Hitachi High-Tech Analytical Science Ltd» (Соединенное Королевство Великобритании и Северной Ирландии);

МРБ МП.2566-2016  - Спектрометры рентгено-флуоресцентные Х-МЕТ8000.

Методика поверки.

Заключение

Спектрометры рентгено-флуоресцентные Х-МЕТ8000 соответствуют требованиям технической документации фирмы-изготовителя «Hitachi High-Tech Analytical Science Ltd» (Соединенное Королевство Великобритании и Северной Ирландии).

Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии). РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь, 210015 г. Витебск, ул. Б. Хмельницкого, 20 Приёмная: (0212) 42-68-04

Испытательный центр: (0212) 42-63-12

Аттестат аккредитации № BY/112 1.0812 от 25.03.2008, срок действия до 02.07.2023.
