Спектрометры эмиссионные ИСКРОЛАЙН
| Номер в ГРСИ РФ: | РБ 03 11 8355 21 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО «ИСКРОЛАЙН Пром Групп Рус», г. Санкт-Петербург |
|
Описание типа РБ 03 11 8355 21 [2021-12-28]
rb-03-11-8355-21_2021-12-28.pdf
|
Скачать |
Описание: в основу работы спектрометров эмиссионных ИСКРОЛАЙН (далее -спектрометры) положен метод эмиссионного спектрального анализа, основанный на зависимости интенсивности спектральных линий от содержания элемента в пробе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 8355 21 |
| Наименование | Спектрометры эмиссионные ИСКРОЛАЙН |
| Год регистрации | 2021 |
| Номер сертификата | 14590 |
| Дата регистрации | 2021-12-02 |
| Срок действия | 2025-06-01 |
| Получатель сертификата | ООО «ИСКРОЛАЙН Пром Групп Рус», г. Санкт-Петербург, Российская Федерация |
Производитель / Заявитель
ООО «ИСКРОЛАЙН Пром Групп Рус»
Адрес: 192102, г. Санкт-Петербург, ул. Самойловой, д.5, лит.К, корпус №4, пом. 1Н-8-12
Контакты: +7 (812) 318-44-20, sales@iskroline.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверку проводить по МП-242-2333-2019 «Спектрометры эмиссионные ИСКРОЛАЙН. Методика поверки» |
| Признание поверки | Первичная поверка Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП) (Комиссия №23-21). |
Поверители
Скачать
|
Описание типа РБ 03 11 8355 21 [2021-12-28]
rb-03-11-8355-21_2021-12-28.pdf
|
Скачать |
Описание типа
Назначение
Описание: в основу работы спектрометров эмиссионных ИСКРОЛАЙН (далее -спектрометры) положен метод эмиссионного спектрального анализа, основанный на зависимости интенсивности спектральных линий от содержания элемента в пробе.
Спектрометры состоят из источника возбуждения спектров, штатива, блока спектрографов, а также автоматизированной системы управления работой прибора. Управление работой прибора осуществляется от встроенного или внешнего компьютера.
Спектрометры эмиссионные ИСКРОЛАЙН выпускаются в 14-ти модификациях, объединенных по конструктивному исполнению:
ИСКРОЛАЙН 60, ИСКРОЛАЙН 100, ИСКРОЛАЙН 100В, ИСКРОЛАЙН 100М (в дальнейшем модификации 60, 100, 100В, 100М) имеют настольное исполнение, комплектуются одним спектрографом и стационарным штативом (наклонный открытого типа, прямой открытого типа);
ИСКРОЛАЙН 250, ИСКРОЛАЙН 250К (в дальнейшем модификации 250, 250К) имеют настольное исполнение, комплектуются двумя спектрографами и стационарным штативом (наклонный открытого типа, прямой открытого типа);
ИСКРОЛАЙН 300, ИСКРОЛАЙН 300К (в дальнейшем модификации 300, 300К) имеют напольное исполнение, комплектуются одним или двумя спектрографами и стационарным штативом (наклонный открытого типа, прямой открытого типа);
ИСКРОЛАЙН 500, ИСКРОЛАЙН 500В, ИСКРОЛАЙН 500М, ИСКРОЛАЙН 500МВ (в дальнейшем модификации 500, 500В, 500М, 500МВ) имеют мобильное исполнение (могут применяться в качестве настольных либо переносных приборов), комплектуются одним спектрографом (модификации 500В и 500МВ) или двумя спектрографами (модификации 500 и 500М, в которых дополнительный спектрограф установлен в выносном зонде), применяются выносные штативы типа штатив-зонд (искровой, дуговой, искровой с возможностью анализа аналитических линий, расположенных в области вакуумного ультрафиолета);
ИСКРОЛАЙН 1000, ИСКРОЛАЙН 1000М (в дальнейшем модификации 1000, 1000М) имеют напольное исполнение, комплектуются одним или двумя спектрографами и стационарным штативом (закрытого типа).
В качестве источников возбуждения спектров в спектрометрах ИСКРОЛАЙН могут применяться: генератор низковольтной униполярной и конденсированной искры с импульсным дуговым режимом; дуговой генератор; генератор высоковольтной и конденсированной высоковольтной искры; универсальный генератор с программируемой формой выходного тока с искровыми, дуговьтм и комбинированным режимами работы.
Штативы могут комплектоваться керамическими вставками из оксида алюминия, нитрида бора, нитрида алюминия и других материалов. В качестве подставного электрода применяются прутки серебряные, медные или вольфрамовые диаметром от 3 до 6 мм, вольфрамовая проволока диаметром 1-3 мм, заточенная на конус 90°, угольные стержни, марки СЗ или аналогичные. В модификациях 100, 100В, 100М, 250, 250К, 300, ЗООК, 500, 500В, 500М, 500МВ применяется встроенный компьютер. В модификациях 60, 1000, 1000М может применяться либо встроенный, либо внешний компьютер. В зависимости от типа применяемых спектрографов спектрометр может дополнительно комплектоваться системой вакуумирования, системой подачи аргона, системой подачи азота.
Спектрографы спектрометров ИСКРОЛАЙН построены по схеме Пашен-Рунге, в которой входная щель, вогнутая голографическая дифракционная решетка и фотоприёмники установлены на круге Роуланда. Конструктивно в зависимости от модификации спектрометра их оптическая часть может состоять из одного или нескольких спектрографов, независимых, или расположенных на одном оптическом основании, оптически связанных между собой в одну систему. Регистрация спектра осуществляется посредством фотодиодных линейных приборов с зарядовой связью (ПЗС). В блоке ПЗС-линеек, сигналы с ПЗС-линеек последовательно обрабатываются в аналого-цифровом блоке, в схеме обработки цифровых сигналов и поступают в компьютер, где происходит обработка сигналов путем математических операций. Компьютер также через схему обработки цифровых сигналов управляет работой всех блоков спектрометра.
Общий вид спектрометров эмиссионных ИСКРОЛАЙН приведен на рисунке 1.
Предусмотрено пломбирование корпусов спектрометров посредством применения пломбировочных наклеек: у настольных модификаций 60, 100, 100В, 100М, 250, 250К пломбировочные марки наклеиваются на личинки ключа, расположенного на боковых стенках прибора; у модификаций 300, ЗООК, 1000, 1000М пломбировочные марки наклеиваются на стыки задней и боковой стенок прибора; у мобильных модификаций 500, 500В, 500М, 500МВ пломбировочные марки наклеиваются на стыки корпуса и ножек спектрометра.
Место нанесения Места
Место нанесения

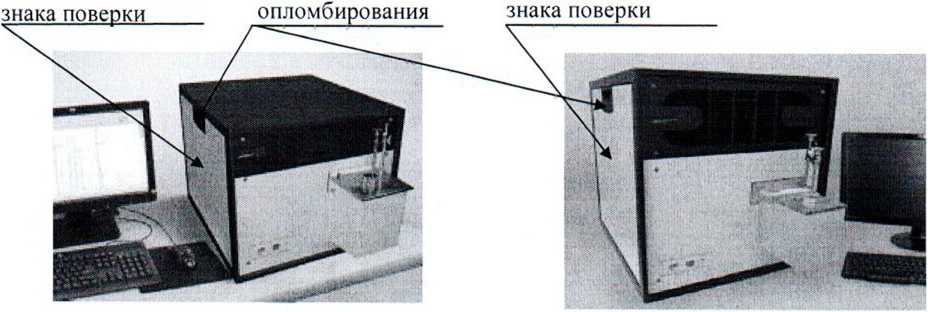

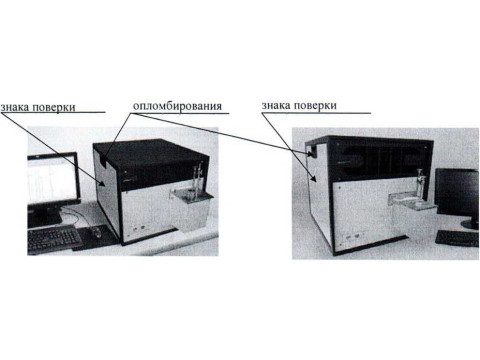

Спектрометры эмиссионные ИСКРОЛАЙН модификаций 60, 100,
Спектрометры эмиссионные ИСКРОЛАЙН модификаций 250,
100В, 100М
250К
Место нанесения

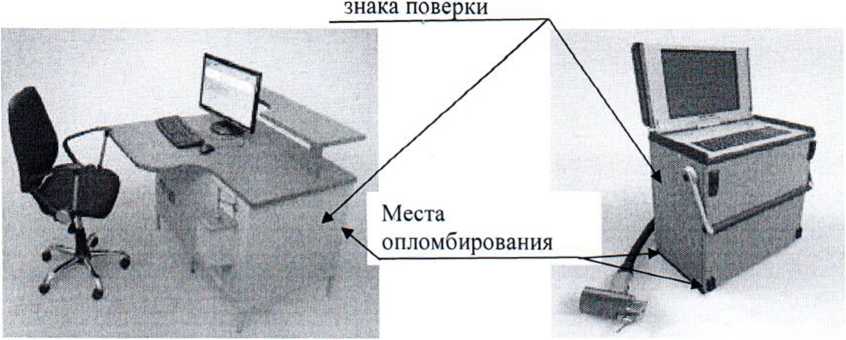

Спектрометры эмиссионные ИСКРОЛАЙН модификаций 300,
Спектрометры эмиссионные ИСКРОЛАЙН модификаций 500,
500В, 500М, 500МВ
ЗООК

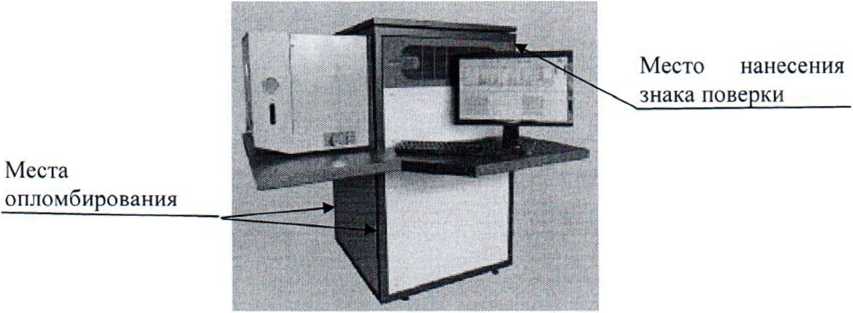

Спектрометры эмиссионные ИСКРОЛАЙН модификаций 1000, 1000М Рисунок 1 - Общий вид спектрометров эмиссионных ИСКРОЛАЙН
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
Рабочий спектральный диапазон, нм: модификация 60 |
от 174 до 435 |
|
модификация 100 |
от 167 до 460 |
|
модификация 100В |
от 185 до 460 |
|
модификация 100М |
от 130 до 460 |
|
модификация 250 |
от 120 до 800 |
|
модификация 250К |
от 167 до 800 |
|
модификация 300 |
от 120 до 930 |
|
модификация ЗООК |
от 167 до 930 |
|
модификация 500 |
от 167 до 435 |
|
модификация 500В |
от 190 до 435 |
|
модификация 500М |
от 167 до 580 |
|
модификация 500МВ |
от 190 до 580 |
|
модификации 1000, 1000М |
от 185 до 930 |
Продолжение таблица 1
|
Наименование характеристики |
Значение |
|
Спектральное разрешение, на длине волны железа 194,838 нм, нм, не более: модификации 500, 500М модификации 60, 500В модификации 100, 100В модификация 500МВ модификации 250, 250К модификации 300, ЗООК модификация 100М модификации 1000, 1000М |
0,042 0,046 0,032 0,075 0,025 0.014 0,036 0,018 |
|
Пределы детектирования легирующих и примесных элементов (углерода, хрома, марганца, титана, кремния, никеля, меди, ванадия) при анализе сталей, %, не более: для модификации 60 для модификаций 100, 100В, 100М, 250, 250К, 300, ЗООК для модификаций 500, 500В, 500М, 500МВ, 1000, 1000М |
0,0005 0,0001 0,0010 |
|
Относительные СКО выходного сигнала спектрометра в режиме измерения относительных интенсивностей при анализе сталей, %, не более | |
|
для модификаций 60, 100, 100В, 100М, 250, 250К, 300, ЗООК, 500, 500В, 500М, 500МВ: | |
|
в диапазоне массовых долей элементов от 0,0001 % до 0,01 % включ. |
30 |
|
в диапазоне массовых долей элементов св. 0,01 % до 0,1 % включ. |
10 |
|
в диапазоне массовых долей элементов св. 0,1 % до 1,0 % включ. |
5 |
|
в диапазоне массовых долей элементов св. 1,0 % до 99,9 % |
1 |
|
для модификаций 1000, 1000М: | |
|
в диапазоне массовых долей элементов от 0,0010 % до 0,01 % включ. |
40 |
|
в диапазоне массовых долей элементов св. 0,01 % до 0,1 % включ. |
15 |
|
в диапазоне массовых долей элементов св. 0,1 % до 1,0 % включ. |
12 |
|
в диапазоне массовых долей элементов св. 1,0 % до 99,9 % |
10 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более: модификации 60, 100, 100В, 100М модификации 250, 250К модификации 300, ЗООК модификации 500, 500М, 500В, 500МВ модификации 1000, 1000М |
760x560x470 760x560x600 1100x1200x920 470x290x560 1350x1260x1260 |
|
Длина кабеля выносного зонда для модификаций 500, 500М, 500В, 500МВ, мм, не менее |
2000 |
|
Масса, кг, не более: | |
|
модификации 60, 100, 100В, 100М модификации 250, 250К модификации 300, ЗООК модификации 500, 500М, 500В, 500МВ модификации 1000, 1000М выносного зонда для модификаций, 500В, 500МВ выносного зонда для модификаций 500, 500М |
80 100 250 45 250 1.3 2.0 |
Продолжение таблицы 2
|
Потребляемая мощность, ВА, не более: в режиме ожидания в режиме измерения |
500 900 |
|
Электрическое питание осуществляется от сети переменного тока: диапазон напряжения, В частотой, Гц |
от 207 до 253 от 48 до 52 |
|
Постоянная дифракционной решетки, штр/мм |
от 1200 до 3600 |
|
Диаметр круга Роуланда (радиус кривизны дифракционной решётки), мм |
от 165 до 500 |
|
Фотоприемники - ПЗС-детекторы, количество установленных в зависимости от модификации, шт. |
от 6 до 36 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Срок службы, лет, не менее |
7 |
|
Средняя наработка спектрометра на отказ, ч |
9000 |
|
Условия эксплуатации: -температура окружающей среды, °C: для модификаций 60, 100, 100В. 100М, 250, 250К, 300, 300К, 1000, 1000М для модификаций 500, 500В, 500М, 500МВ атмосферное давление, кПа относительная влажность при температуре +25 °C, %, не более |
от +15 до +35 от +5 до +40 от 84,0 до 106,7 80 |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Спектрометр эмиссионный ИСКРОЛАЙН (в зависимости от модификации) |
— |
1 шт. |
|
Форвакуумный насос |} |
— |
1 шт. |
|
Монитор ° |
— |
1 шт. |
|
Клавиатура ° |
— |
1 шт. |
|
Манипулятор типа «Мышь» ’’ |
— |
1 шт. |
|
Персональный компьютер ° |
— |
1 шт. |
|
Комплект ЗИП |
— |
1 комплект |
|
Программное обеспечение PPM Pro |
— |
1 USB-флэш-накопитель |
|
Паспорт (в зависимости от модификации) |
26.51.41.130-001-69284287-2019-ххх-ПС0 |
1 шт. |
|
Руководство по эксплуатации (в зависимости от модификации)2> |
26.51.41.130-001-69284287-2019-ххх РЭ,} |
1 шт. |
|
Описание программного обеспечения PPM Pro 2) |
26.51.41.130-001-69284287-2019 ПО |
1 шт. |
|
Методика поверки 2) |
МП-242-2333-2019 |
1 шт. |
|
11 В зависимости от модификации спектрометра Допускается предоставлять на электронном носителе в виде файла форматом PDF | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП-242-2333-2019 «ГСП. Спектрометры эмиссионные ИСКРОЛАЙН. Методика поверки», утвержденному ФГУП «ВИНИМ им. Д.И. Менделеева» 23 декабря 2019 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ 26.51.41.130-001-69284287-2019 «Спектрометры эмиссионные ИСКРОЛАЙН.
Технические условия»;
методику поверки:
МП-242-2333-2019 «ГСИ. Спектрометры эмиссионные ИСКРОЛАЙН. Методика поверки».
Перечень средств поверки:
ГСО 10504-2014, стандартные образцы состава сталей углеродистых и легированных;
ГСО 8876-2007 стандартные образцы состава сталей легированных;
ГСО 6530-92/6534-92, стандартные образцы состава сплавов алюминиевых. Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель спектрометра, как показано на рисунке 1, и (или) на свидетельство о поверке.
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PPM Pro |
|
Номер версии (идентификационный номер) ПО |
3.15.0.1 |
|
Цифровой идентификатор метрологически значимого файла ПО |
2f207db8d24ec6cae077dd7e0c9ccb57 ° (метрологически значимый модуль metrology.dll) |
|
Алгоритм расчета цифрового идентификатора |
MD5 |
|
11 Цифровой идентификатор метрологически значимого файла ПО указан для версии ПО, приведенной в таблице 1 | |
Программное обеспечение
Спектрометры эмиссионные ИСКРОЛАЙН оснащаются встроенным (при применении встроенного компьютера) либо автономным (при применении внешнего компьютера) программным обеспечением PPM Pro, которое управляет всеми блоками спектрометров эмиссионных ИСКРОЛАЙН, выполняет обработку зарегистрированного спектра, измерения содержания различных элементов в анализируемых материалах, отображает результаты, обрабатывает, передает и хранит полученные данные. В целях предотвращения несанкционированного доступа внутрь спектрометра предусмотрено пломбирование корпуса специальными фирменными наклейками. Уровень защиты ПО PPM Pro от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014*. Влияние ПО PPM Pro на метрологические характеристики спектрометров эмиссионных ИСКРОЛАЙН учтено при их нормировании.
’Приведенная по тексту ссылка на документ «Р» носит справочный характер.
