Спектрометры атомно-абсорбционные Квант-2мт, Квант-2м1
| Номер в ГРСИ РФ: | РБ 03 09 6437 22 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "КОРТЭК", г. Москва |
Описание: принцип действия спектрометров основан на методах элементного анализа, в основе которых лежит индивидуальный характер спектров излучения и поглощения различных атомов. Анализируемый раствор через всасывающий капилляр попадает в пневматический распылитель (пульверизатор), после которого в виде аэрозоля вводится в пламя горелки. В пламени происходит испарение жидкости с растворенными в ней солями и атомизация определяемого элемента. Таким образом, происходит образование атомного пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6437 22 |
| Наименование | Спектрометры атомно-абсорбционные Квант-2мт, Квант-2м1 |
| Год регистрации | 2022 |
| Номер сертификата | 14793 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2026-03-28 |
| Получатель сертификата | ООО "КОРТЭК", г. Москва, Российская Федерация |
Производитель / Заявитель
ООО "Кортэк"
Адрес: 119361, г. Москва, Г-361, ул. Озерная, 46
Контакты: тел./факс (095)437-29-77, 437-31-29, 437-31-38
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь при первичной поверке, при периодической поверке обеспечены |
| Методика поверки | поверку проводить по МП 069.Д4-15 «Спектрометры атомно-абсорбционные моделей «Квант-2мт», «Квант-2м1». Методика поверки», утвержденной в 2015 г. |
| Признание поверки | Первичная поверка ВНИИОФИ (аттестат аккредитации - №RA.RU.311485 шифр повери-тельного клейма-А) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 09 6437 22 [2018-02-19]
rb-03-09-6437-22_2018-02-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 6437 22 [2022-01-24]
rb-03-09-6437-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия спектрометров основан на методах элементного анализа, в основе которых лежит индивидуальный характер спектров излучения и поглощения различных атомов. Анализируемый раствор через всасывающий капилляр попадает в пневматический распылитель (пульверизатор), после которого в виде аэрозоля вводится в пламя горелки. В пламени происходит испарение жидкости с растворенными в ней солями и атомизация определяемого элемента. Таким образом, происходит образование атомного пара.
Мерой концентрации является оптическая плотность пара на одной из линий резонансного поглощения определяемого элемента; просвечивание пара осуществляется с помощью лампы с полым катодом (ЛПК).
Спектрометр состоит из следующих составных частей:
атомизатора, предназначенного для перевода анализируемого образца (раствора) в аналитически активную форму - атомный пар;
оптической системы, предназначенной для измерений оптической плотности атомного пара или интенсивности излучения пламени;
системы регистрации и обработки сигнала;
блока газовой автоматики.
Спектрометр может работать в следующих режимах:
атомно-эмиссионный (АЭ);
атомно-абсорбционный с непосредственным вводом пробы в пламя (АА);
атомно-абсорбционный с генератором ртутно-гидридным (АА ГРГ); Конструктивно спектрометр выполнен в металлическом корпусе по блочной схеме на усиленном основании. Модели «Квант-2мт» и «Квант-2м1» имеют различия только в исполнении лампового отсека. Держатель ламп модели «Квант-2мт» выполнен в виде турели, а в модели «Квант-2м1» держатель выполнен в виде одинарной панели спектральной лампы.
Общий вид прибора показан на рисунке 1.

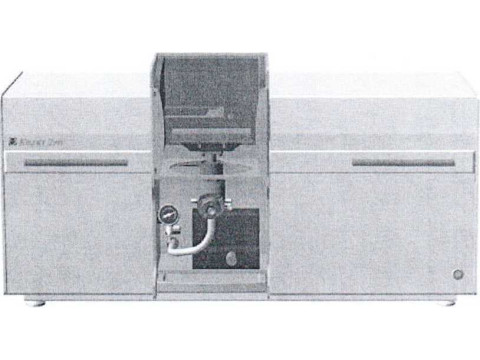

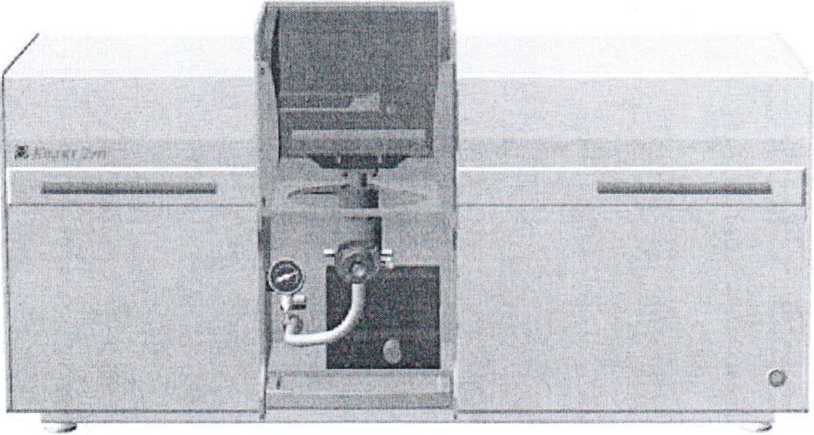

Рисунок 1 - Общий вид Спектрометра атомно-абсорбционного «Квант-2мт»

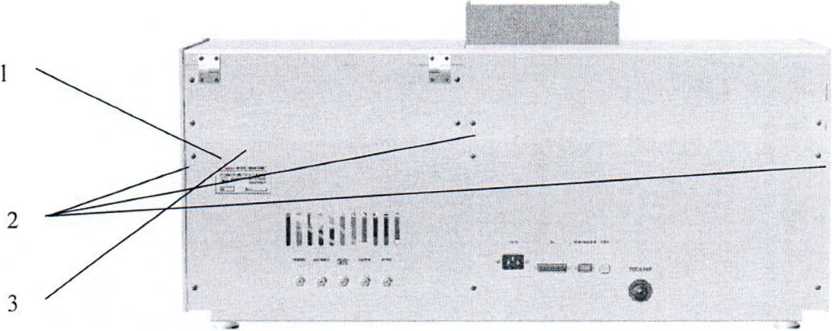

Рисунок 2 - Места нанесения маркировки (1), пломбирования (2) и знака поверки (3)
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, нм |
190- 860 |
|
Спектральное разрешение, нм |
0,5 |
|
Наименование характеристики |
Значение характеристики |
|
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерения концентрации*, % алюминий (режим АА) От 0,1 до 0,2 включ., мг/дм3 Св. 0,2»2 Тоже » 2 » 10 » » 10» 50 » медь (режим АА) От 0,005 до 0.01 включ.. мг/дм ' Св. 0,01 » 0,1 Тоже » 0,1 » 1.0 » » 1,0 » 5,0 » свинец (режим АА) От 0,02 до 0,05 включ., мг/дм3 Св. 0,05 » 0,5 То же » 0,5 » 5.0 » » 5,0 » 10,0 » мышьяк (режим АА ГРГ) От 0,001 до 0,002 включ., мг/дм3 Св. 0,002 » 0,004 То же » 0,004 » 0,008 » » 0.008 » 0.01 » рубидий (режим АЭ) От 0,02 до 0,05 включ., мг/дм3 Св. 0,05 » 0,5 То же » 0,5 » 2,0 » » 2,0 » 5,0 » |
20,0 10,0 5,0 2,0 20.0 10,0 5.0 2,0 20,0 10,0 5,0 2.0 20 10 7 5 20 10 5 2 |
|
Пределы допускаемой систематической составляющей относительной погрешности измерения концентрации*, % алюминий (режим АА) От 0,1 до 0,2 включ., мг/дм3 Св. 0.2» 2 Тоже » 2 » 10 » » 10 »50 » медь (режим АА) От 0,005 до 0.01 включ., мг/дм3 Св. 0,01 » 0,1 Тоже » 0.1 » 1.0 » » 1,0 » 5,0 » свинец (режим АА) От 0,02 до 0,05 включ., мг/дм ’ Св. 0,05 » 0,5 То же » 0,5 » 5.0 » » 5,0 » 10,0 » мышьяк (режим АА ГРГ) От 0,001 до 0,002 включ., мг/дм3 Св. 0,002 » 0,004 То же » 0.004 » 0,008 » » 0,008 » 0,01 » рубидий (режим АЭ) От 0,02 до 0.05 включ., мг/дм3 Св. 0,05 » 0.5 То же » 0,5 » 2,0 » » 2.0 » 5.0 » |
±30,0 ±15,0 ±8,0 ±4,0 ±30,0 ±15,0 ±8.0 ±4,0 ±30,0 ±15,0 ±8,0 ±4,0 ±30.0 ±15,0 ±10.0 ±10.0 ±30.0 ±15.0 ±8,0 ±4,0 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной относительной погрешности измерений фонового ослабления, % |
±4,0 |
|
Габаритные размеры, мм, не более |
890x430x465 |
|
Масса, кг, не более |
57 |
|
Потребляемая мощность, Вт, не более |
150 |
|
Электропитание осуществляется от сети переменного тока: напряжением, В частотой, Гц |
220 ± 22 50 ± 1 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
20 ± 5 80 84-107 |
|
*- при условии укомплектования соответствующими спектральными лампами, обеспечивает возможность анализа следующих элементов: алюминия, бария, бериллия, бора, ванадия, висмута, вольфрама, галлия, гафния, германия, гольмия, диспрозия, железа, золота, индия, иридия, иттрия, кадмия, калия, кальция, кобальта, кремния, лантана, лития, магния, марганца, меди, молибдена, мышьяка, натрия, никеля, ниобия, олова, осмия, палладия, платины, рения, родия, рубидия, рутения, ртути, самария, свинца, селена, серебра, скандия, стронция, сурьмы, таллия, тантала, теллура, титана, урана, фосфора, хрома, цезия, церия, цинка, циркония, эрбия (всего 60 элементов). | |
Комплектность
Таблица 3
|
Наименование |
Кол-во | |
|
Спектрометр атомно-абсорбционный «Квант-2мт»/«Квант-2м 1» * |
1 | |
|
Спектрометр атомно-абсорбционный «Квант-2мт»/«Квант-2м1» с ГРГ * |
1 | |
|
Методические указания по работе с ГРГ ** |
1 | |
|
Боргидрид натрия ** |
50 г | |
|
Государственный стандартный образец состава раствора ионов ртути ** |
2 | |
|
Государственный стандартный образец состава раствора ионов мышьяка ** |
2 | |
|
Г идрозатвор |
1 | |
|
Блок подготовки газов БПГ-5М * |
1 | |
|
Блок подготовки газов БПГ-ПВ * |
1 | |
|
Блок подготовки газов БПГ-АВ * |
1 | |
|
К±омплект сменных частей |
1 | |
|
Комплект запасных частей, инструмента и принадлежностей (ЗИП) |
1 | |
|
Комплект монтажных частей |
1 | |
|
Комплект тары |
1 | |
|
Устройство выбора образца УВО-ОЗМ * |
1 | |
|
Блок проточно-инжекционный БПИ-03 * |
1 | |
|
Генератор ртутно-гидридный * |
1 | |
|
Компрессор * |
1 | |
|
Персональный компьютер * |
1 | |
|
Принтер * |
1 | |
|
Руководство по эксплуатации | ||
|
\\ |
Продолжение таблицы 3
|
Наименование |
Кол-во |
|
Методика поверки |
1 |
|
Формуляр |
1 |
|
Программное обеспечение на CD-диске*** |
1 |
|
Свидетельство о поверке |
1 |
* по требованию заказчика
** поставляется с ГРГ
по требованию заказчика на USB-носителе
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по осуществляется по документу МП 069.Д4-15 «Государственная система обеспечения единства измерений. Спектрометры атомно-абсорбционные моделей «Квант-2мт», «Квант-2м1». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 10 июня 2015 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ 4434-091-29903757-2015 «Спектрометры атомно-абсорбционные «Квант-2мт», «Квант-2м1». Технические условия»;
ГОСТ Р 8.735.0-201 Г «Государственная система обеспечения единства измерения. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах»;
Приказ Минприроды России от 07.12.2012 № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;
методику поверки:
МП 069.Д4-15 «Государственная система обеспечения единства измерений. Спектрометры атомно-абсорбционные моделей «Квант-2мт», «Квант-2м1». Методика поверки».
Перечень средств поверки:
Государственные стандартные образцы состава растворов ионов Си (ГСО 7764-2000), РЬ (ГСО 7778-2000), А1 (ГСО 7758-2000), As (ГСО 7976-2001), Cd (ГСО 7773-2000).
Основные метрологические характеристики:
Массовая концентрация ионов Си - 1 мг/см3, РЬ - 1 мг/см3, А1 -As - 0,1 г/дм3, Cd - 1 мг/см3.
Погрешность определения концентрации элемента не более при доверительной вероятности р=0,95.
Межгосударственный стандартный образец состава раствора ионов Rb (МСО 1058:2004).
Основные метрологические характеристики: Массовая концентрация ионов Rb -1 мг/см3
Погрешность определения концентрации элемента не более 1 %
при доверительной вероятности р=0,95.
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КВАНТ-3 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
— |
|
Алгоритм вычисления цифрового идентификатора ПО |
— |
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
Установка обновленных версий ПО допускается только представителями предприятия-изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014*.
Управление спектрометром, выбор и установка оптимальных условий измерения, обработка, отображение, хранение и вывод на печать результатов измерений осуществляется персональным компьютером посредством специализированного программного обеспечения (ПО) «КВАНТ-3». ПО производит тестирование различных элементов прибора, оперативное обнаружение неисправностей, а также поддерживает реализацию аналитических методик для конкретных видов анализов.
^Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
