Фурье-спектрометры ФТ

Назначение

Фурье-спектрометры ФТ (далее - спектрометры) предназначены для измерений положения пиков пропускания и поглощения на шкале волновых чисел, а также для качественного и количественного анализа компонентов в различных веществах и материалах rto их спектрам в ближней и средней инфракрасной области в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Описание

Принцип действия спектрометров основан на использовании двухлучевого сканирующего интерферометра «двойной кошачий глаз» (ДКГ) для разделения исследуемого излучения на составляющие. Поток излучения от инфракрасного источника с помощью входящей оптической схемы преобразуется в сходящийся кольцевой пучок и фокусируется на входном отверстии интерферометра, состоящего из сферических зеркал и подвижного светоделителя. Поток излучения, пройдя ряд отражений в интерферометре, попадает на светоделитель и интерферирует. Затем с помощью оптической системы ДКГ поток излучения выходит через отверстие интерферометра, попадает в систему зеркал и преобразуется в параллельный пучок, который проходит через кюветное отделение и собирается в фотоприемнике. Интерферограмма регистрируется в виде конечного числа значений сигнала, снимаемых с фотоприемника, преобразуемых аналого-цифровым преобразователем (АПН) в цифровой код. Аналого-цифровое преобразование осуществляется через равные интервалы оптической разности хода. Зарегистрированная интерферограмма передастся в цифровом виде в персональный компьютер через интерфейс USB. где над ней осуществляется обратное Фурье-преобразование для получения спектра в шкатс волновых чисел или длин волн.

Спектрометры состоят из основного блока, включающего источник инфракрасного (ИК) излучения, оптическую систему, интерферометр, кюветное отделение, фотоприемник. АЦП. и персонажного компьютера.

Спектрометры выпускаются в следующих модификациях: ФТ-801, ФТ-803. ФТ-805. которые отличаются дополнительными функциями и габаритными размерами.

Спектрометры могут комплектоваться набором дополнительных устройств: ИК-микроскопом, универсальными приставками однократною и многократного нарушенного полного внутреннего отражения, приставками зеркально-диффузного отражения. кюветой для анализа газообразных веществ, фокусирующими приставками и др.

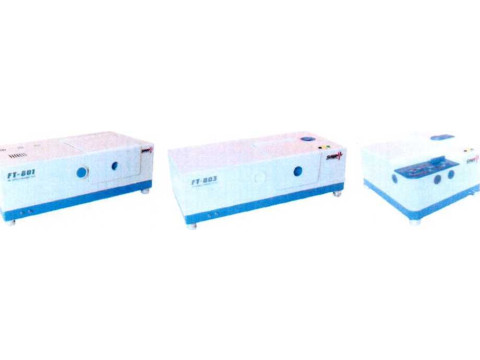

Общий вид спектрометров представлен на рисунке 1.

а                                    б                                в

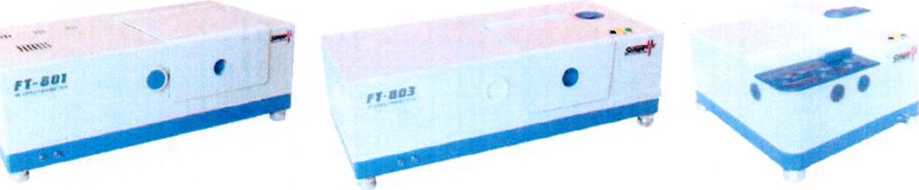

Рисунок 1 - Общий вид Фурье-спектрометров Ф Г: а) ФТ-801: б) ФТ-803: в) ФТ-805

Программное обеспечение

Спектрометр работает под управлением программного обеспечения (ИО), позволяющего проводить регистрацию спектров, их обработку, визуализацию, сохранение в стандартных форматах, печать, качественный и количественный анализ.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Илеит ификационные данные I К) спекгромстров приведены в таблице 1.

1 аблица 1 Идентификационные данные программного обеспечения

Метрологические и технические характерист ики

Таблица 2 - Метрологические характеристики

11аименование характеристики

Значение для модификаций-

ФТ-801     Г-803 I ФТ-805

1 [родолжение таблицы 3

* Спектра и.ное разрешение 4 см'1. время регистрации спектра пропускания I мин

Знак утверждения i ина

наноси гея на боковую панель спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектнос ть средс тва и тмереннй

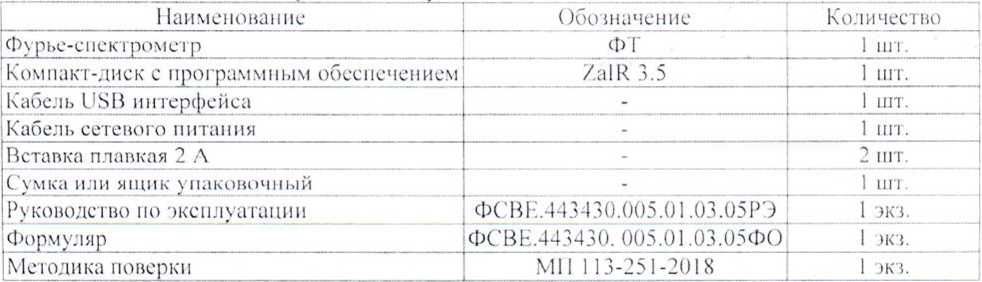

Таблица 4 - Комплектность средства измерений

11оверка

осуществляется по документу МП 113-251-2018 «ГСП. Фурье-спектрометры ФТ Методика поверки», утвержденному ФГУП «УНИИМ» 13 февраля 2019 г

Основные средства поверки:

- рабочий эталон единицы длины волны (волнового числа) 1-й части 2-го разряда по ГОСТ Р 8.763-2011 в диапазоне значений oi 3200 до 18600 нм (от 3100 до 537 см) (мера волнового числа МВЧ-001. per. № 67321-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

( ведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 ГСП. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10 й до 50 м и длин воли в диапазоне от 0,2 до 50 мкм

ТУ 4434-805-59962935-2019 Фурье-спектрометр ФТ. Технические условия

И л отови гель

Общество с ограниченной ответственностью Научно-производственная фирма «СИМЕКС» (ООО НПФ «СИМЕНС»)

ИНН 5408185220

Адрес: 630055. г. 11овосибирек. ул Мусы Джалиля. д. 3 I. оф.709-717 Гелефон: +7 (383) 332-00-51. +7(383) 332-00-53. • 7 (383) 332-00-54

WсЬ-сайт: www.simcx-ftir.ru I -mail: siine.xit Mine.x-ftir.ru

Пены i a i e.ibiibiii цент p

Федеральное государственное унитарное предприятие «Уральский научно-исс юдовательский институт метрологии»

Адрес: 620000. г. Екатеринбург, ул. Красноармейская, л. 4

1елефоп: *7 (343) 350-26-18

Факс: 7 < 343) 350-20-39 \\ eh-caii । \х \\wuniim.ru E-mail: uniim n uniirn.ru

Ai leciar аккредитации ФГУП • УНИИМ» по проведению испытаний средств измерений в целях у । верждения i ина № RA.RI .311373 от 10.1 1.2015 I

Замес in re ib

Ру ководителя Федера.тыю1 о агентства по техническому регулированию и метрологии

А.В. Кулешов
