Спектрометры инфракрасные с Фурье-преобразованием Alpha
| Номер в ГРСИ РФ: | РБ 03 11 3726 20 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «Bruker Optik GmbH», Германия |
Спектрометры инфракрасные с Фурье-преобразованием Alpha (далее - спектрометры) предназначены для измерения оптических спектров пропускания, отражения в инфракрасном диапазоне и определения содержания различных органических и неорганических веществ в твердой и жидкой фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и т. п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3726 20 |
| Наименование | Спектрометры инфракрасные с Фурье-преобразованием Alpha |
| Год регистрации | 2020 |
| Номер сертификата | 13767 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2025-09-30 |
| Получатель сертификата | фирма "Bruker Optik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Bruker Optik GmbH"
Адрес: D-76275 Ettlingen, Rudolf-Plank Str., 23
Контакты: (07243)504-600
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1808-2008. |
Поверители
Скачать
|
Описание типа РБ 03 11 3726 20 [2008-09-05]
rb-03-11-3726-20_2008-09-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3726 20 [2021-01-20]
rb-03-11-3726-20_2021-01-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3726 20 [2013-09-27]
rb-03-11-3726-20_2013-09-27.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры инфракрасные с Фурье-преобразованием Alpha (далее - спектрометры) предназначены для измерения оптических спектров пропускания, отражения в инфракрасном диапазоне и определения содержания различных органических и неорганических веществ в твердой и жидкой фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и т. п.
Спектрометры применяются в аналитических лабораториях промышленного производства, научно-исследовательских и учебных организаций.
Описание
Спектрометры являются стационарными автоматизированными приборами.
Основой спектрометров является двулучевой интерферометр, в котором при перемещении одного из интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов (обратное преобразование Фурье).
Конструктивно спектрометры выполнены в виде настольных приборов с модулем для измерения оптических спектров пропускания с отдельно устанавливаемым компьютером. По заказу могут комплектоваться набором специальных приставок и приспособлений.
Выпускаются в моделях Alpha и Alpha II. Спектрометры имеют сменные модули “QuickSnap”, которые позволяют измерять оптические спектры пропускания, диффузного и зеркального отражения, спектры НПВО (нарушенного полного внутреннего отражения). Поставляются по дополнительному запросу заказчика. Также спектрометры могут комплектоваться сенсорным экраном.
Управление процессом измерения осуществляется с помощью специального программного обеспечения (далее - ПО) OPUS.
Программным образом осуществляется настройка прибора, оптимизация его параметров, управление его работой, осуществление Фурье-преобразования, обработка выходной информации, в том числе построение градуировочных графиков по образцовым веществам, печать результатов и сохранение результатов анализа.
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Номер версии (идентификационный номер) ПО |
|
Внешнее ПО: OPUS |
8.2.28 |
Внешний вид спектрометров приведен на рисунке 1.
Место нанесения предварительного клейма-наклейки приведено в приложении А настоящего описания типа.

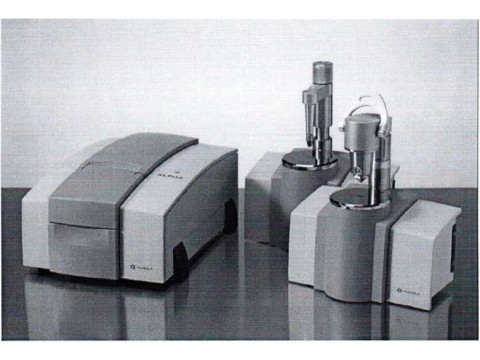

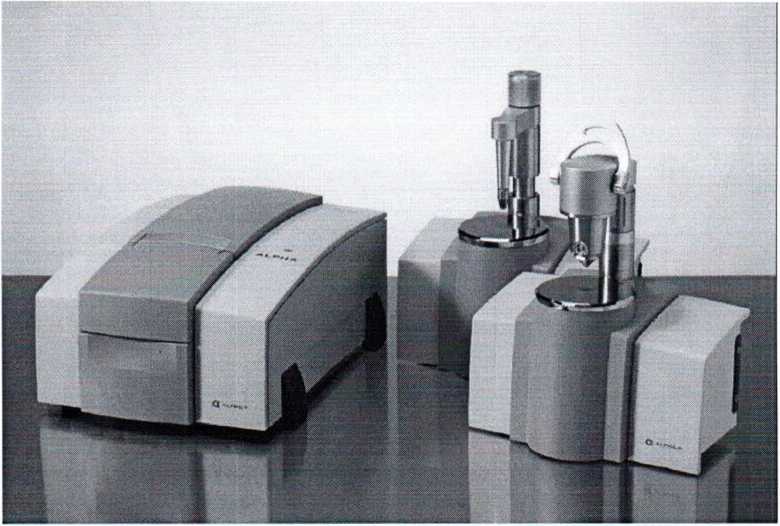

Рисунок 1 - Внешний вид спектрометра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики спектрометров
|
Наименование характеристики |
Значение характеристики | |
|
Alpha |
Alpha II | |
|
1 |
2 |
3 |
|
Спектральный диапазон по шкале волновых чисел, см'1 (в диапазоне длин волн, мкм) |
7500 - 375 (1,33-26,7) |
8000 - 350 (1,25-28,6) |
|
Спектральный диапазон при использовании ZnSe оптики по шкале волновых чисел, см'1 (в диапазоне длин волн, мкм) |
6000 - 500 (1,66-20) | |
|
Спектральное разрешение, см'1, не более |
2,0 | |
|
Максимальное спектральное разрешение, см'1, (возможность расширения) |
0,8 | |
|
Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел по парам воды атмосферы (плёнки полистирола), см'1 |
±0,05 (±0,5) | |
|
Пределы допускаемой абсолютной погрешности измерения по фотометрической шкале |
±0,1 %Т, где Т - спектральный коэффициент пропускания | |
|
Отношение сигнал/шум (пик к пику), при регистрации спектров поглощения, число сканов 6, (разрешение 4 см'1), не менее |
2000^5-, 1 b | |
|
Потребляемая мощность, В А, не более |
1 |ГОСУДЖ’Н о Ai Cpr- fe.--ZU, \ PCC'.-n < .: ! • \\ \Для дикум- | |
Окончание таблицы 1
|
1 |
2 |
3 |
|
Габаритные размеры в базовой конфигурации, мм, не более |
220x330x260 |
267x340x340 |
|
Масса, кг, не более |
7 (без сенсорного экрана) 10 (с сенсорным экраном) | |
|
Условия эксплуатации: - диапазон рабочих температур, °C; - относительная влажность, % |
от 18 до 35 70 | |
Знак утверждения типа
Знак утверждения типа средств измерений наносится типографским способом на эксплуатационную документацию.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
- спектрометр;
- руководство по эксплуатации;
- программное обеспечение (OPUS);
- методика поверки МРБ МП. 1808-2008.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Bruker Optik GmbH ", Германия.
Методика поверки МРБ МП. 1808-2008 "Спектрометры инфракрасные с Фурье-преобразованием Alpha" фирмы "Bruker Optik GmbH".
Заключение
Спектрометры соответствуют технической документации фирмы-изготовителя "Bruker Optik GmbH" (Германия), техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС № RU Д-ОЕ.АБ80.В.02950 действительна до 14.02.2023).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 378-98-13
Аттестат аккредитации №BY/112 1.0025 до 30.03.2024.
