Генераторы спирто-воздушных смесей ГСВС-МЕТА-02 (модификации ГСВС-МЕТА-02, ГСВС-МЕТА-02 М, ГСВС-МЕТА-02 С)

Назначение

Генераторы спирто-воздушных смесей ГСВС-МЕТА-02 (далее - генераторы) предназначены для приготовления газовых смесей, используемых при проведении поверки и испытаний анализаторов паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.

Описание

Генераторы являются стационарными приборами циклического действия.

Принцип действия генераторов основан на барботировании воздуха с постоянным расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генераторов определяется содержанием этанола в используемом водном растворе.

Генераторы выпускаются в трех модификациях, отличающихся конструктивными особенностями:

- ГСВС-МЕТА-02 выполнен в виде моноблока, в котором размещены: компрессор, блок управления и две емкости для водного раствора этанола;

- ГСВС-МЕТА-02 М выполнен в виде узлов: блока управления с компрессором, двух емкостей для водного раствора этанола, подставки и блока питания.

- ГСВС-МЕТА-02 С состоит из блока управления с компрессором и емкости для водного раствора этанола.

Каждая емкость для водного раствора этанола содержит: электронагреватель, датчик температуры, перемешиватель раствора и трубку для барботирования воздуха.

На корпусе генераторов расположены: кнопка включения/выключения, индикатор готовности генератора к работе, кнопка подачи газовой смеси, индикатор замены водного раствора этанола и штуцер выхода газовой смеси.

Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 (ГСО 8789-2006), которые поставляются с генераторами. При дальнейшей эксплуатации генератора водные растворы этанола поставляются по отдельным заказам.

На рисунках 1,2 приведен внешний вид генераторов.

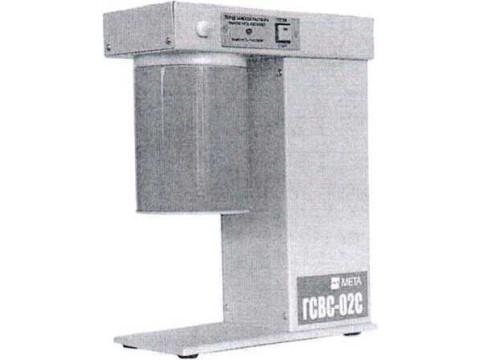

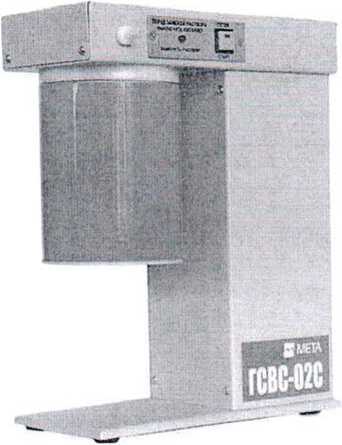

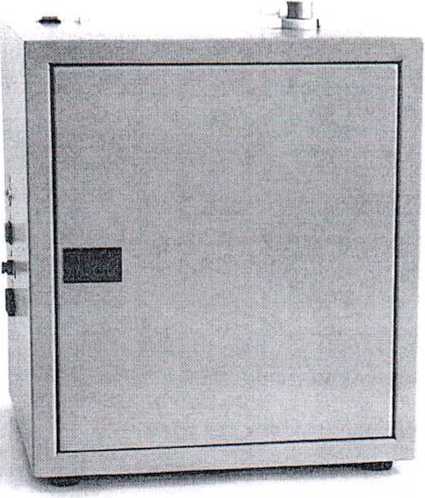

Рисунок 1 - Внешний вид генераторов ГСВС-МЕТА-02 (слева) и ГСВС-МЕТА-02С (справа)

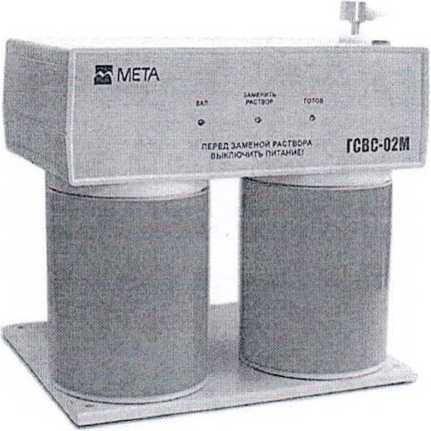

Рисунок 2 - Внешний вид генераторов ГСВС-МЕТА-02М

Программное обеспечение

Генераторы имеют встроенное программное обеспечение ГСВС-МЕТА-02.

Встроенное системно-прикладное программное обеспечение генераторов разработано изготовителем специально для решения задачи термостатирования водного раствора этанола, индикации готовности генератора к работе и индикации замены водного раствора этанола.

Идентификационные данные встроенного программного обеспечения генераторов приведены в таблице 1.

осударстеенчый (>еестр| средств измерений /

L геспуРлн^л Беларусь 1 \Для документцу/

Таблица 1

” Номер версии ПО генераторов должен быть не ниже указанного в таблице. Цифровой идентификатор ПО (контрольная сумма исполняемого кода) недоступен.

Влияние встроенного программного обеспечения на метрологические характеристики генераторов учтено при их нормировании. Уровень защиты встроенного программного обеспечения генераторов от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014.

Технические характеристики

1 Основные метрологические характеристики генераторов приведены в таблице 2.

Таблица 2

Примечание - Генераторы применяются в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 (ГСО 8789-2006; диапазон массовой концентрации этанола от 0,10 до 6,0 мг/см3; границы относительной погрешности при Р=0,95: ± 1 %). Массовая концентрация этанола в окружающем воздухе: не более 5 мг/м \

2 Объем водного раствора этанола, заливаемого в емкости генераторов, см3:

3 Водный раствор этанола термостатируется

при номинальной температуре, °C:                                                   34,0.

4 Пределы допускаемой абсолютной погрешности поддержания температуры водного раствора этанола, °C:                             ± 0,2.

5 Время прогрева генераторов

(после замены водного раствора этанола), мин:                                не более 30.

6 Параметры газовой смеси на выходе генераторов:

- относительная влажность газовой смеси, %:                        не менее 95;

- объемный расход газовой смеси, дм3/мин:                                 8 ± 1;

- длительность генерации пробы

газовой смеси (контролируется пользователем), с:                              не более 10;

- максимальный объем газовой смеси и максимальное количество генерируемых проб газовой смеси (контролируется автоматически) без замены водного раствора этанола приведены в таблице 3.

осудаи/тонгн^й

Дли документце

L средств измрце Pecnwjim -

Таблица 3

7 Максимальное количество анализаторов паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола (при выполнении трех измерений на каждой точке поверки) указано в таблице 4.

Таблица 4

Примечание - Время подачи пробы газовой смеси задается пользователем в зависимости от типа поверяемого анализатора.

8 Напряжение питания от сети переменного тока частотой (50± 1) Гц, В:      220 ± 22.

9 Потребляемая мощность, ВА:                                      не более 150.

10 Габаритные размеры и масса генераторов приведены в таблице 5.

Таблица 5

И Условия эксплуатации:

- диапазон температуры окружающего воздуха, °C;                     от 15 до 25;

- диапазон относительной влажности окружающего воздуха, %:          от 30 до 80;

- диапазон атмосферного давления, кПа:                               от 84 до 106;

- пространственное положение - горизонтальное с отклонением не более 10° в любом направлении.

12 Средняя наработка на отказ, ч:                                               5000.

13 Средний срок службы, лет:                                                    8.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руко

водства по эксплуатации, паспорт и на заднюю панель генераторов на маркировочную таб

личку фотохимическим методом.

Комплектность

Комплект поставки генераторов приведен в таблице 6.

Таблица 6

Поверка

осуществляется в соответствии с МИ 3202-2009 «Гоператоры газовых смесей паров этанола в воздухе. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 7 апреля 2009 г.

Основные средства поверки: эталонный комплекс аппаратуры БЗ, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011, с использованием эталонов сравнения - газовых смесей состава этанол/азот в баллонах под давлением ЭС Хд 2.706.136-352, ЭС Хд 2.706.136-353.

Сведения о методах измерений

Методика измерений приведена в документах М 043.000.00-01 РЭ «Генератор спирто-воздушных смесей ГСВС-МЕТА-02. Руководство по эксплуатации», М 143.000.00-01 РЭ «Генератор спирто-воздушных смесей ГСВС-МЕТА-02 М. Руководство по эксплуатации», М 243.000.00-01 РЭ «Генератор спирто-воздушных смесей ГСВС-МЕТА-02 С. Руководство

Нормативные документы

1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»

2 ГОСТ Р 8.676-2009 «ГСИ. Государственная поверочная схема для средств измерений содержания этанола в газовых и жидких средах»

3 ТУ 4381-043-21298618-2009 «Генераторы спирто-воздушных смесей ГСВС-МЕТА-02. Технические условия».

Рекомендации к применению

- при оказании услуг по обеспечению единства измерений в качестве рабочего эталона 1-го разряда по ГОСТ 8.578-2008.
