Теплосчетчики ТЭМ-106
Номер в ГРСИ РФ: | РБ 03 10 4928 12 |
---|---|
Раздел: | Средства измерений температурных и теплофизических величин [10] |
Категория: | Теплосчетчики |
Производитель / заявитель: | СООО "АРВАС", г. Минск |
Теплосчетчики ТЭМ-106 (далее - теплосчетчики) предназначены для измерения и регистрации с целью коммерческого и технологического учета значений потребленного (отпущенного) количества тепловой энергии, объема и массы теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для измерения температуры и организации информационных сетей сбора данных.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 10 4928 12 |
Наименование | Теплосчетчики ТЭМ-106 |
Год регистрации | 2012 |
Номер сертификата | 8034 |
Дата регистрации | 2012-08-30 |
Срок действия | 2017-08-30 |
Получатель сертификата | СООО "АРВАС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "Арвас"
Адрес: ул. К. Цеткин, 5, 220030, г. Минск
Контакты: (017) 200-21-37 / (017) 200-57-33 / arvas@open.by
Поверка
Межповерочный интервал / Периодичность поверки | 48/24 мес. |
Методика поверки | Поверка проводится по МРБ МП. 2279-2012. Межповерочный интервал - не более 48 месяцев при выпуске из производства; последующий межповерочный интервал - не более 24 месяцев. |
Поверители
Скачать
Описание типа РБ 03 10 4928 12 [2014-02-06]
rb-03-10-4928-12_2014-02-06.pdf
|
Скачать | ||
Описание типа РБ 03 10 4928 12 [2012-11-08]
rb-03-10-4928-12_2012-11-08.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики ТЭМ-106 (далее - теплосчетчики) предназначены для измерения и регистрации с целью коммерческого и технологического учета значений потребленного (отпущенного) количества тепловой энергии, объема и массы теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для измерения температуры и организации информационных сетей сбора данных.
Область применения: предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты.
Описание
Теплосчетчик ТЭМ-106 является многоканальным, составным, многофункциональным микропроцессорным устройством со встроенным цифробуквенным индикатором.
Принцип работы теплосчетчика основан на измерении параметров теплоносителя в трубопроводах и последующем определении потребленного (отпущенного) количества теплоты (тепловой энергии) и мощности путем обработки результатов измерений.
Теплосчетчик производит измерения, обработку результатов измерений и регистрацию параметров теплоносителя в одной или нескольких системах теплоснабжения в соответствии с заданной конфигурацией. Конфигурация теплосчетчика задается программно.
В состав теплосчетчика входят:
- измерительно-вычислительный блок (далее - вычислитель) - 1 шт.;
- электромагнитные первичные преобразователи расхода собственного производства ПРП и ПРПМ (далее - датчики потока электромагнитные) - до 2 шт;
- измерительные преобразователи температуры в соответствии с таблицей А.1 приложения А (далее - ГСП) - до 7 шт;
- измерительные преобразователи расхода в соответствии с таблицей А.2 приложения А (далее - ИП или датчики потока с частотно-импульсным выходным сигналом) - до 6 шт.;___
- по дополнительному заказу измерительные преобразователи избыточного даяйщйЙ^до 6 шт.
Типы ТСП и ИП. применяемые в составе теплосчетчика, а также номинальные диаметры ИП и соответствующие этим диаметрам диапазоны измерения расхода указаны в приложении А.
ТСП, входящие в состав теплосчетчика, имеют номинальную статическую характеристику 1 ООП или Pt 100 по ГОСТ 6651-2009 и подключаются к вычислителю по четырехпроводной схеме.
Теплосчетчик имеет стандартные интерфейсы RS-232 С и RS-485, через которые считываются текущие и статистические данные параметров систем теплоснабжения, а также данные о конфигурации теплосчетчика. Программное обеспечение, необходимое для вывода накопленных дан
ных, поставляется в комплекте с теплосчетчиком.
Теплосчётчик выпускается в двух модификациях:
Исполнение |
Максимально возможное число измерительных каналов | |||
Синд |
бЧаст |
Т |
Р | |
ТЭМ-106 |
0 |
6 |
7 |
6 |
ТЭМ-106/В |
2 |
4 |
6 |
6 |
Примечания 1 Синд - индукционные каналы измерения расхода; G4acT- частотно-импульсные каналы измерения расхода; 2 Т - каналы измерения температуры; Р - каналы измерения давления. |

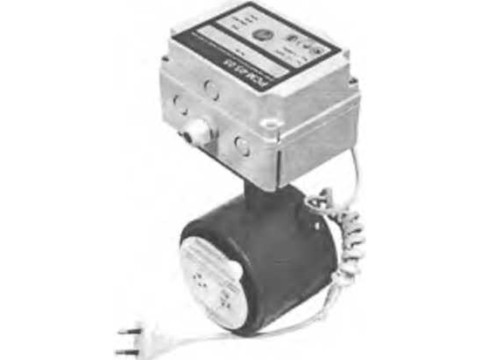

Внешний вид теплосчетчика ТЭМ-106 приведен на рисунке 1.
Схема пломбировки теплосчетчика для защиты от несанкционированного доступа к элементам конструкции с указанием мест для нанесения оттиска клейма со знаком поверки и знака поверки в виде клейма-наклейки приведена в Приложении Б к описанию типа.
Оттиск клейма со знаком поверки наносится на мастику в пломбировочной чашке, установленной на креплении защитного экрана внутри корпуса ИВБ. На лицевую панель ИВБ наносится знак поверки в виде клейма - наклейка.




Рисунок 1 - Внешний вид теплосчетчика ТЭМ-106
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Основные технические и метрологические характеристики теплосчетчиков ТЭМ-106
представлены в таблице 1.
Таблица 1
Наименование |
Значение |
Теплоноситель |
Вода по СНиП 2.04.07-86 |
Рабочее давление, не более, МПа |
1,6 (по заказу 2,4) |
Диапазон измерения расхода теплоносителя, м3/ч |
определяется DN и типом датчика потока (таблицы 2 и 3) |
Диапазон измерения температур теплоносителя, °C |
от 0 до 150 |
Диапазон измерения температуры воздуха, °C |
от минус 50 до 150 |
Диапазон измерения разности температур теплоносителя, °C |
от 2 до 150 |
Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА |
от 4 до 20; от 0 до 5; от 0 до 20 |
Диапазон изменения выходного токового сигнала, пропорционального значению выбранного параметра при сопротивлении нагрузки не более 500 Ом, мА |
от 4 до 20 |
Класс теплосчетчика по СТБ EN 1434-1-2011 (СТБ ГОСТ Р 51649-2004): при серийном выпуске по заказу потребителя |
2(B) 1(C) |
Пределы допускаемой относительной погрешности измерительного канала количества теплоты, %: класс 2 (В) класс 1 (С) где A0min - минимальное измеряемое значение разности темпере трубопроводами; АО - разность температур в подающем и обратном трубо q и qp - измеренное и максимальное значение расхс |
±(3+4 A0min/A0+O,O2qp/q) ±(2+4 A0min/A0+O,Ol qp/q) 1тур между подающим и обратным проводах, °C >да. |
Пределы допускаемой относительной погрешности измерения массового и объемного расхода, массы и объема теплоносителя в каналах с датчиками потока электромагнитного типа ПРПМ и ПРП, %: для класса 2 (В) для класса 1 (С) |
±(1,5+0,01 q/q) ±(0,8+0,004 q^q) |
Пределы допускаемой относительной погрешности измерения массового и объемного расхода, массы и объема теплоносителя в каналах с датчиками потока, имеющими частотный или импульсный выходной сигнал (ИП), %: - класс 2 (В) при использовании РСМ-05.05С, РСМ-05.07 при использовании других датчиков потока - класс 1 (С) |
±(0,8+0,01 qp / q), но не более ±5 ±(2+0,02 qp / q), но не более ±5 ±(1+0,01 qp / q), но не более ±3,5 |
Весовой коэффициент импульса, л/имп, для преобразователей расхода с импульсным выходом (устанавливается программно) |
от 10'1 до 103 ^<==5^ |
Иф
Il [Государственный реестр) II I средств измерений / V. \ Республики Беларусь /
\Для документой/
Наименование |
Значение |
Пределы допускаемой абсолютной погрешности измерения температуры, °C: - с термопреобразователями сопротивления класса А по ГОСТ 6651-2009 или СТБ EN 60751-2011 - с термопреобразователями сопротивления класса В по ГОСТ 6651-2009 или СТБ EN 60751-2011 |
±(0,35+0,003-0), где 0 - измеренное значение температуры ±(0,6+0,004-0) |
Пределы допускаемой относительной погрешности измерения разности температур комплектом датчиков температуры, %, |
±(0,5 + 3-A0min/A0) |
Пределы допускаемой приведенной погрешности канала измерения давления (без датчиков избыточного давления), % |
±0,15 |
Пределы допускаемой погрешности датчиков избыточного давления, % |
±1,0 |
Пределы допускаемой относительной погрешности измерения давления (при наличии датчиков избыточного давления), % |
±2,0 |
Пределы допускаемой приведенной погрешности преобразования измеренного параметра в токовый сигнал (без учета погрешности измерения самого параметра), % |
±0,5 |
Пределы допускаемой относительной погрешности измерения вычислителем частотно-импульсных сигналов датчиков потока, % |
±0,1 |
Пределы допускаемой относительной погрешности вычислителя при расчете количества тепловой энергии, % |
±(0,5 + A0min/A0) |
Пределы допускаемой относительной погрешности измерения времени, % |
±0,01 |
Климатические условия при эксплуатации: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа |
от 5 до 55 до 95 % при температуре до 30 °C от 84 до 106,7 кПа |
Напряжение питания переменного тока, В |
от 187 до 253 |
Частота питающего напряжения, Гц |
от 49 до 51 |
Потребляемая мощность, В-А, не более: - вычислителя - датчика потока |
10 9 |
Габаритные размеры вычислителя’1, мм, не более |
182x210x95 |
Масса вычислителя’1, кг, не более |
1,5 |
Интерфейсы |
RS-485 (длина линии связи без ретрансля тора не более1200 м) RS-232C (длина линии связи без ретранслятора не более 15 м) |
Время установления рабочего режима, мин, не более |
30 |
Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002: - вычислителя - датчиков потока электромагнитных - датчиков потока, имеющих частотный или импульсный выходной сигнал (ИП) |
в соответствии с их документацией) || (Гбсударс1венмыйреестр| 1 II 1 средств измерений / 1 \\ \ Республики Беларусь / / |
Наименование |
Значение |
Класс по условиям окружающей среды по СТБ EN 1434-1-2011 |
А |
Средняя наработка на отказ, ч, не менее |
20000 |
Средний срок службы, лет, не менее |
10 |
’•* габаритные размеры и масса каждого теплосчетчика зависят от количества датчиков потока и определяются спецификацией заказа |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную документацию и на переднюю панель вычислителя методом офсетной печати или лазерной гравировки.
Комплектность
Комплект поставки теплосчетчика соответствует таблице 2. Таблица 2
Наименование |
Количество, шт. |
Примечание |
Вычислитель |
1 | |
Измерительный преобразователь расхода |
До 6-ти |
В соответствии со спецификацией заказа |
Электромагнитный первичный преобразователь расхода |
До 2-х |
В соответствии со спецификацией заказа |
Комплекты термопреобразователей сопротивления |
До 3-х |
В соответствии со спецификацией заказа |
Термопреобразователи сопротивления |
До 7-ми |
В соответствии со спецификацией заказа |
Программное обеспечение |
1 |
CD-R В соответствии со спецификацией заказа |
Кабель для подключения интерфейса |
1 |
В соответствии со спецификацией заказа |
Вставка плавкая ВП-1-0,5 А 250 В |
2 | |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. | |
Инструкция по монтажу |
1 экз. | |
Методика поверки МРБ МП.2279-2012 |
1 экз. |
По отдельному заказу |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84. «Изделия ГСП. Общие технические условия».
ГОСТ Р 51649 -2004. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
СТБ EN 1434-1-2011. «Теплосчетчики. Часть 1. Общие требования»
СТБ EN 1434-4-2011. «Теплосчетчики. Испытания утверждения типа».
ТУ BY 100082152.018-2012 « Теплосчетчики ТЭМ-106. Технические условия».
МИ 2412-97 «Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
МРБ МП.2279-2012 «Теплосчетчики ТЭМ-106. Методика поверки»
Государственный реестр средств измерений Республики Беларусь
Заключение
Теплосчетчики ТЭМ-106 соответствуют требованиям ТУ BY 100082152.018-2012, СТБ EN 1434-1-2011, СТБ EN 1434-4-2011, СТБ ГОСТ Р 51649 - 2004, ГОСТ 12997 - 84.
Межповерочный интервал - не более 48 месяцев при выпуске из производства и не более 24 месяцев при эксплуатации (при применении в сфере законодательной метрологии).
Научно-исследовательский
центр испытательный средств измерений
и техники БелГИМ
г. Минск, Старовиленский тракт, 93,
тел.+ 375 17 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
