Теплосчетчики ТСЧ
| Номер в ГРСИ РФ: | РБ 03 10 4603 13 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | НП ООО "Славтехнология", п/о Озерцо, Минская обл. |
Теплосчетчики ТСЧ (далее - теплосчетчики) предназначены для измерения тепловой энергии и параметров теплоносителя в закрытых системах водяного централизованного теплоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4603 13 |
| Наименование | Теплосчетчики ТСЧ |
| Год регистрации | 2013 |
| Номер сертификата | 8351 |
| Дата регистрации | 2013-02-28 |
| Срок действия | 2016-03-31 |
| Получатель сертификата | НП ООО "Славтехнология", п/о Озерцо Минского р-на Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
НП ООО "Славтехнология"
Адрес: Менковский тракт, 21-2, п/о Озерцо, Минский район
Контакты: 290-79-09 / Slavt2001@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2140-2013. |
Поверители
Скачать
|
Описание типа РБ 03 10 4603 13 [2013-07-12]
rb-03-10-4603-13_2013-07-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4603 13 [2011-07-26]
rb-03-10-4603-13_2011-07-26.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики ТСЧ (далее - теплосчетчики) предназначены для измерения тепловой энергии и параметров теплоносителя в закрытых системах водяного централизованного теплоснабжения.
Область применения: системы водяного теплоснабжения, системы учета потребления тепловой энергии, в коммунальном хозяйстве, жилых домах, административно-бытовых зданиях и на других объектах с малым потреблением тепловой энергии.
Описание
Принцип действия теплосчетчиков состоит в измерении объема и температур теплоносителя и последующем вычислением тепловой энергии и других параметров теплоносителя путем обработки результатов вычислителем.
По конструктивному решению теплосчетчики относятся к единым теплосчетчикам по СТБ EN 1434-1-2011 и состоят из неразделяемых функциональных блоков:
- вычислителя;
- датчика потока;
комплектов датчиков температуры (комплект термопреобразователей сопротивления, подобранных в пару, с номинальной статической характеристикой преобразования Pt 1000 и номинальным значением отношения сопротивлений W= 1,3850 по ГОСТ 6651-2009).
ТС изготавливаются следующих исполнений: ТСЧ-15-П-1.5, ТСЧ-15-0-1,5, ТСЧ-
15-П-0.6, ТСЧ-15-О-0,6, ТСЧ-15-П-0,6Р, ТСЧ-15-0-0,6Р. Исполнения отличаются в зависимости от:
- значения постоянного расхода (qp=1,5 м3/ч или qp=0,6 м3/ч);
- применяемого уравнения расчета тепловой энергии для направления потока в трубопроводе (прямой (П) или обратный (О)), в котором производится измерение объема теплоносителя датчиком потока;
- в зависимости от конструкции датчика потока (разборное соединение и неразборное).
Теплосчетчики обеспечивают измерение и индикацию на ЖКИ вычислителя следующей информации:
- тепловой энергии, кДж (МДж);
- накопленного объема теплоносителя, м3;
- значения температуры теплоносителя в прямом и обратном трубопроводах, °C;
- значения разности температур, °C;
- значения расхода теплоносителя, м3/ч;
- времени наработки, ч.
Теплосчетчики сохраняют до 15 значений потребляемой тепловой энергии в помесячном архиве, доступном для считывания через ЖКИ вычислителя, а также следующую справочную информацию:
- максимальный расход, зарегистрированный за время работы, м3/ч;
- суммарную тепловую энергию, накопленную теплосчетчиком на начало отсчетного периода, кДж;
- суммарную тепловую энергию, накопленную теплосчетчиком на начало предыдущего отсчетного периода, кДж.
Схема пломбировки от несанкционированного доступа с указанием места для нанесения оттиска поверительного клейма и знака поверки в виде клейма-наклейки приведена в приложении А к описанию типа.
Исполнение теплосчетчиков ТСЧ-15-П-1.5, ТСЧ-15-0-1,5, ТСЧ-15-П-0.6, ТСЧ-15-0-0,6
Исполнение теплосчетчиков ТСЧ-15-П-0.6Р, ТСЧ-15-0-0,6Р

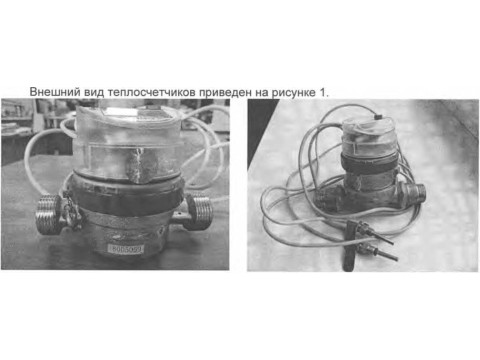

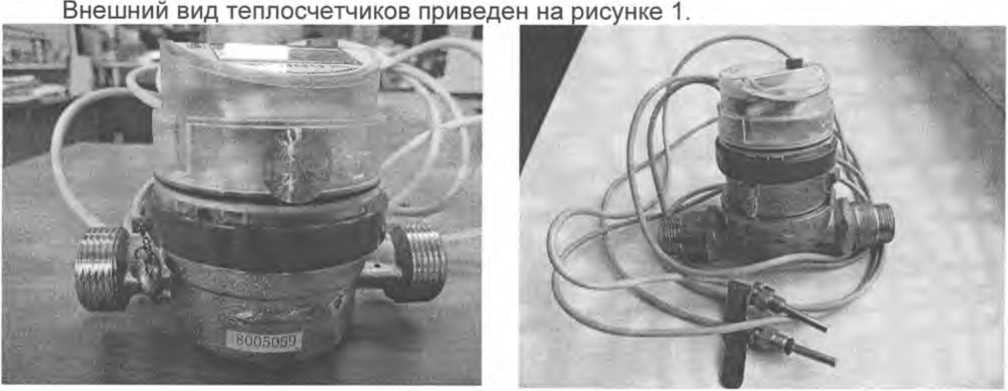

Рисунок 1 - Внешний вид теплосчетчиков ТСЧ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики теплосчетчиков при
ведены в таблицах 1, 2.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Класс точности по СТБ EN 1434-1-2011 |
3 |
|
Количество каналов измерения тепловой энергии |
1 |
|
Наибольшее значение количества тепловой энергии, МДж |
999999,9 |
|
Пределы допускаемой относительной погрешности измерения тепловой энергии Е, % |
ДО <7 „ £ = ±(4 + 4--- + 0,05-—), ДО q где ДО и ДОмин - значение разности температур и его наименьшее значение, °C; q и qp - значение расхода теплоносителя и его постоянное значение, м3/ч |
|
Рабочие условия: - температура теплоносителя, О,°C - разность температур теплоносителя в прямом и обратном потоках трубопровода, ДО, К - номинальное рабочее давление, PN, МПа |
от 4 до 90 от 3 до 70 1,6 |
|
Потеря давления при qD, МПа, не более |
0,025 |
|
Максимальное избыточное давление при верхнем значении температуры теплоносителя по СТБ EN 1434-1-2011, PS, МПа |
1,6 |
|
Время установления рабочего режима, с, не более |
30 |
|
Номинальное напряжение питания от источника постоянного тока, В |
3,6; емкость батареи 2,1 А ч |
|
Класс исполнения по условиям окружающей среды по СТБ EN 1434-1-2011 |
Класс А |
|
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-96 |
IP54 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
III |
|
Средний срок службы, лет, не менее |
10 |
Таблица 2
|
Наименование параметра |
Значение параметра для исполнений теплосчетчиков | ||
|
ТСЧ-15-П-1.5, ТСЧ-15-0-1,5, |
ТСЧ-15-П-0.6, ТСЧ-15-0-0,6, |
ТСЧ-15-П-0.6Р, ТСЧ-15-0-0,6Р | |
|
1 |
2 |
3 |
4 |
|
Габаритные размеры, мм, не более |
110 х 85 х 85 |
110 х 85 х 85 |
110 х 85 х 115 |
|
Номинальный размер резьбовых соединений по ГОСТ 6357-81 |
G%" II 1Г<хвдаютенныи wvl | ||
средств измерений Республики Беларусь Ч Для документов/
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
Номинальный диаметр, DN |
15 | ||
|
Масса, кг, не более |
1,0 |
1,5 | |
|
Рабочее положение |
горизонтальное; вертикальное |
горизонтальное | |
|
Длина прямолинейных участков |
до теплосчетчика -3DN после теплосчетчика - 3DN | ||
|
Длина кабеля от датчиков температуры до вычислителя теплосчетчика, м, не более |
1,5 | ||
|
Отношение постоянного расхода к минимальному расходу qD/qi |
50 | ||
|
Минимальный расход, q,, м3/ч |
0,03 |
0,012 | |
|
Постоянный расход, qD, м3/ч |
1,5 |
0,6 | |
|
Максимальный расход, qs, м3/ч |
3,0 |
1,2 | |
Знак утверждения типа
Знак Утверждения типа средств измерений наносится на лицевую поверхность теплосчетчика методом сеткографии и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплект поставки теплосчетчиков приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Теплосчетчик ТСЧ |
- 1шт. |
|
Комплект резьбовых соединений с прокладками |
-1 набор |
|
Уплотнительная прокладка для установки измерительного патрона |
- 1шт. |
|
Набор для пломбирования |
-1 набор |
|
Уплотнительная прокладка для термопреобразователей сопротивления (запасная) |
- 1шт. |
|
Руководство по эксплуатации ТСЧ. 190268965. РЭ |
-1 шт. |
|
Паспорт ТСЧ. 190268965. ПС |
-1 экз. |
|
Методика проверки МРБ МП. 2140-2011 |
-1 экз. |
|
Упаковка |
-1 шт |
Примечания:
1 Комплект датчиков температуры в составе теплосчетчика должен содержать маркировку поставщика («YUMO») или быть внесенным в Государственный реестр средств измерения Республики Беларусь.
2 Допускается поставлять теплосчетчик без упаковки по согласованию сза-казчиком.
3 Допускается поставлять методику поверки в количестве 1 шг/на^ОщтеК-
II (Государственный реестр] лосчетчиков. :l I средств измерений J
____________________________________________________________________________________________________________________________________________ \\ \ р^публи£и_Беларусь/
\. Для документов/ j
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100832277.015-2012 Теплосчетчики ТСЧ. Технические условия.
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
СТБ EN 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
СТБ EN 1434-4-2011 Теплосчетчики. Часть 4. Испытания утверждения типа.
СТБ EN 1434-5-2011 Теплосчетчики. Часть 5. Первичная поверка.
МРБ МП. 2140 -2011 Теплосчетчики ТСЧ. Методика поверки.
Заключение
Теплосчетчики ТСЧ соответствуют требованиям ТУ BY 190268965.008-2011, ГОСТ 12997-84, СТБ EN 1434-1-2011, СТБ EN 1434-4-2004, СТБ EN 1434-5-2011 и ГОСТ 12.2.091-2002.
Межповерочный интервал при применении в сфере законодательной метрологии: при выпуске из производства - не более 48 месяцев, в эксплуатации - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 017-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
