Теплосчетчики MicroCLIMA S
| Номер в ГРСИ РФ: | РБ 03 10 5256 13 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | "Maddalena S.p.A.", Италия |
|
Описание типа РБ 03 10 5256 13 [2013-12-19]
rb-03-10-5256-13_2013-12-19.pdf
|
Скачать |
Теплосчетчики MicroCLIMA S (далее - теплосчетчики) предназначены для измерения потребляемой или отпущенной тепловой энергии в закрытых системах теплоснабжения или горячего водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5256 13 |
| Наименование | Теплосчетчики MicroCLIMA S |
| Год регистрации | 2013 |
| Номер сертификата | 8759 |
| Дата регистрации | 2013-10-31 |
| Срок действия | 2018-10-31 |
| Получатель сертификата | фирма "Maddalena S.p.A.", Италия (IT) |
Производитель / Заявитель
фирма "Maddalena S.p.A."
Адрес: Via Giovanni Battista Maddalena, 2/4, 33040 Povoletto (Ud)
Контакты: Tel. +39 0432 634811, Fax +39 0432 679820
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2359-2013. Первый межповерочный интервал (при выпуске из производства) - не более 48 месяцев, последующие межповерочные интервалы - не более 24 месяцев. |
Поверители
Скачать
|
Описание типа РБ 03 10 5256 13 [2013-12-19]
rb-03-10-5256-13_2013-12-19.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики MicroCLIMA S (далее - теплосчетчики) предназначены для измерения потребляемой или отпущенной тепловой энергии в закрытых системах теплоснабжения или горячего водоснабжения.
Область применения: закрытые системы теплоснабжения, автоматизированные системы учета потребления тепловой энергии, коммунальное хозяйство, жилые дома, административнобытовые здания и другие объекты.
Описание
Теплосчетчики являются микропроцессорными устройствами со встроенным индикатором и батарейным питанием. Теплосчетчики измеряют количество потребленной тепловой энергии с учетом места установки.
Теплосчетчик MicroCLIMA S выпускается в двух исполнениях: MicroCLIMA S и MicroCLIMA S+. В исполнении теплосчетчика MicroCLIMA S+ тепловычислитель можно крепить отдельно от первичного преобразователя расхода для упрощения процесса монтажа в узких или труднодоступных пространствах. Теплосчетчик может монтироваться как в горизонтальных, так и в вертикальных трубопроводах, и не требует наличия прямых участков. Для удобства эксплуатации и считывания показаний дисплей, которым оборудован теплосчетчик, можно поворачивать на 360 °.
В состав теплосчетчика входят: первичный преобразователь расхода (одноструйный или многоструйный, крыльчатый с импульсным выходом), тепловычислитель, комплект из двух термопреобразователей сопротивления (КТС) с номинальной статической характеристикой Pt500.
Принцип действия первичного преобразователя расхода основан на преобразования вращения крыльчатки в импульсы расхода путем немагнитного индуктивного сканирования. Датчик -плоские электропроводящие секторы, разделенные изолирующими участками - закреплен на верхней части крыльчатки. Детектор - катушка индуктивности - отделен от крыльчатки герметизирующей перегородкой. Вращение крыльчатки приводит к появлению в зоне чувствительности катушки попеременно то электропроводящего, то изолирующего сектора. Изменение добротности катушки позволяет генерировать импульсы расхода.
Тепловычислитель производит измерение, накопление, хранение и индикацию информации
измерительного, справочного и служебного характера, а также выполняет самодиагндс счетчика и индицирует код неисправности. Результаты измерений отражаются наДд ном жидкокристаллическом дисплее. Данные отображаются для трех уровней (общий, технический, статистический) и могут вызываться посредством нажатия кнопки, находящейся под дисплеем. Для перехода с уровня на уровень необходимо удерживать кнопку более 4 с. При коротком нажатии на кнопку, на экран выводится строка данных каждого уровня. Основной уровень автоматически отображается первым. Если устройство не используется в течение минуты, снова включается общее отображение данных.
ло-
КТС содержит два подобранных термопреобразователя с номинальной статической характеристикой Pt5OO (Wioo=1,3850) по СТБ ЕН 60751 диаметром 5 мм, подключаемых по двухпроводной схеме при длине кабеля 1,5 м. Термопреобразователь сопротивления, устанавливаемый в обратный трубопровод, может быть вмонтирован в корпус первичного преобразователя расхода.
Теплосчетчики имеют месячный архив в течение 18 месяцев. Данные архива могут быть считаны с дисплея (за 15 месяцев) или с оптического выхода (за 18 месяцев). В комплекте может поставляться М-Bus Datalogger с функцией подключения 60 теплосчетчиков и емкостью памяти 512 кБ, что позволяет задавать интервалы опроса от 1 мин до 6 месяцев.
Теплосчетчики могут быть оснащены интерфейсом M-Bus для передачи измерительной информации на более высокий уровень.

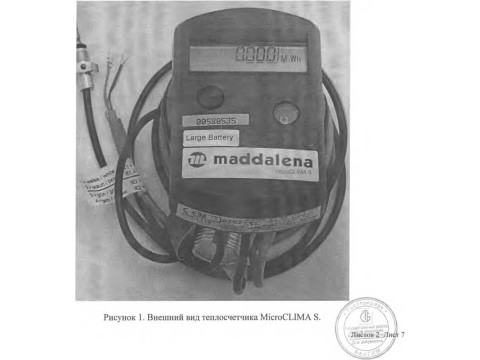

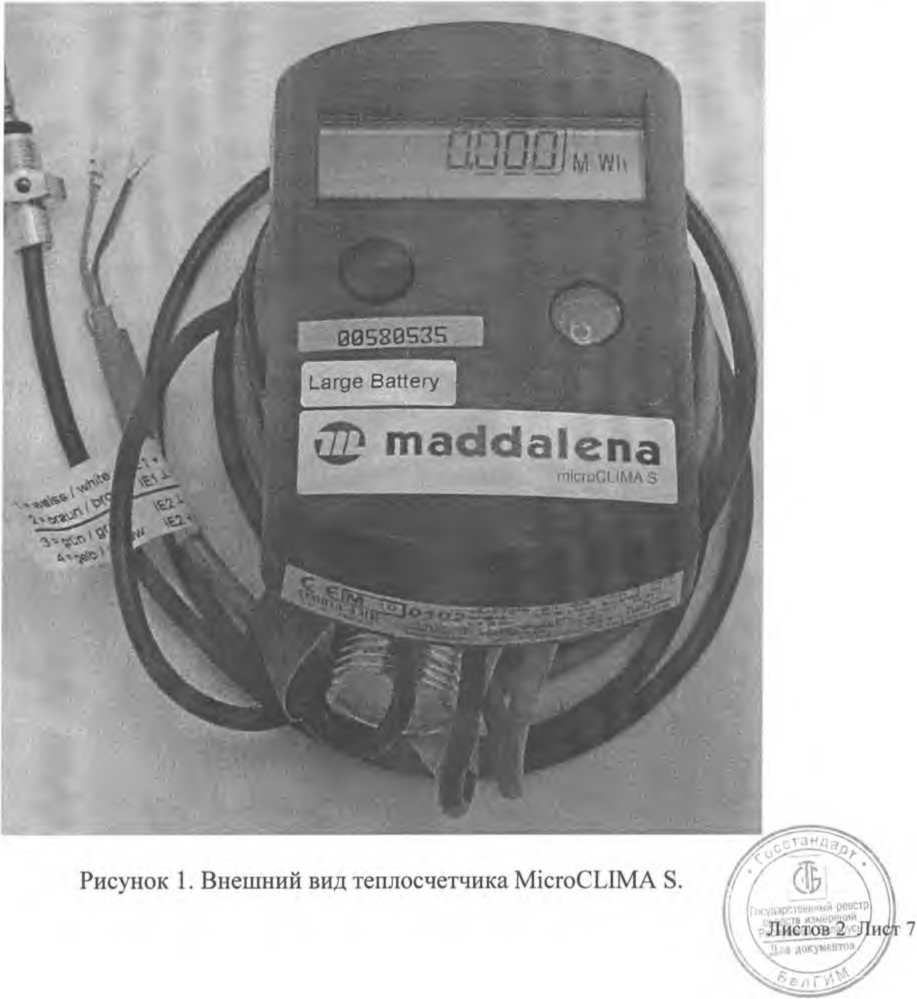

Внешний вид теплосчетчика приведен на рисунках 1-2.
Внешний вид теплосчетчика с подсоединенным M-Bus Datalogger приведен на рисунке 3.
Схема нанесения знака поверки приведена в Приложении А.
Схема пломбирования теплосчетчика для защиты от несанкционированного доступа приведена в Приложении Б.

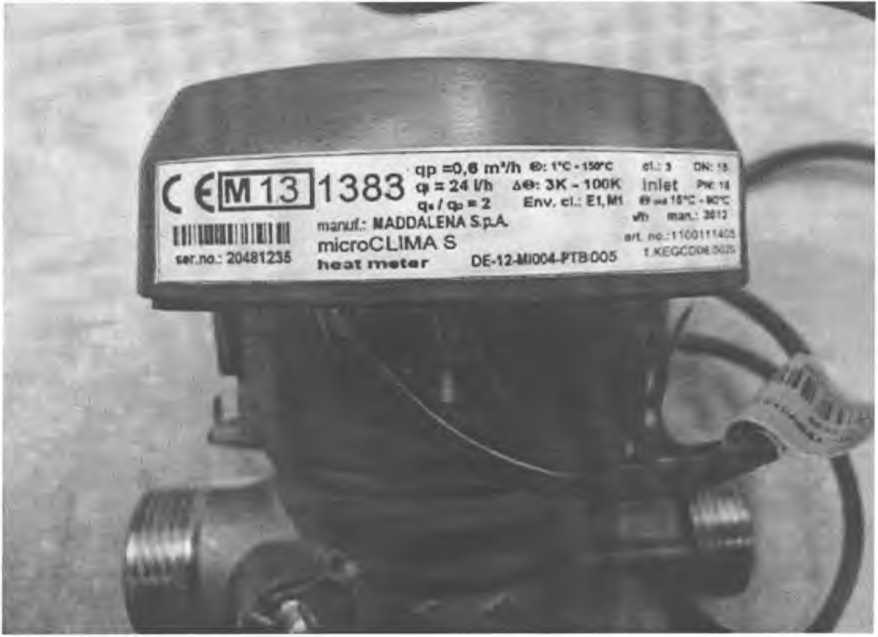

Рисунок 2. Внешний вид теплосчетчика MicroCLIMA S.

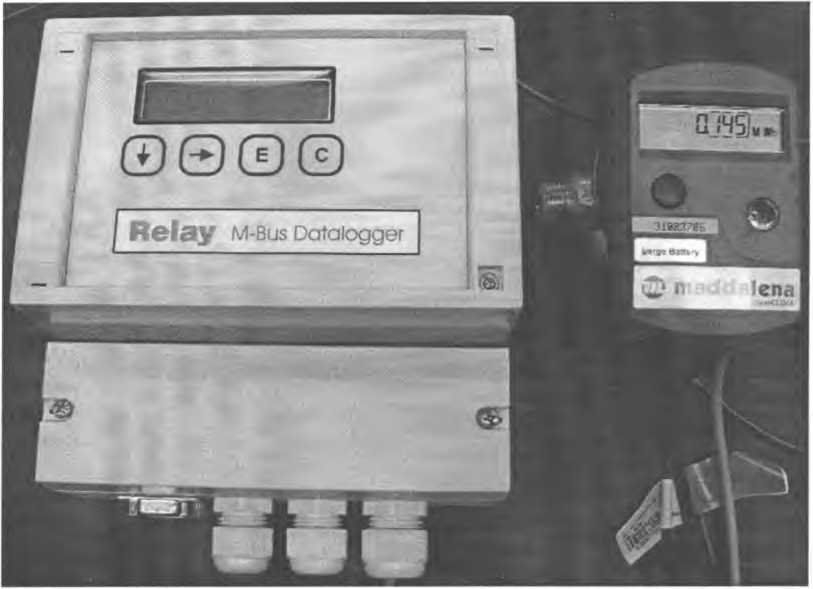

Рисунок 3. Внешний вид теплосчетчика MicroCLIMA S с подсоединенным М-Bus Datalogger.
Листов 3
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики теплосчетчиков MicroCLIMA S
приведены в таблице 1.
Таблица 1 _____
|
Наименование характеристики |
Значение характеристики | ||
|
1 |
2 | ||
|
Класс теплосчетчика по СТБ ЕН 1434-1 |
3 | ||
|
Класс исполнения теплосчетчика по условиям окружающей среды по СТБ ЕН 1434-1 |
А, С | ||
|
Номинальная статическая характеристика платиновых термопреобразователей сопротивления по EN 60751:2008 |
Pt 500 | ||
|
Номинальный размер теплосчетчика DN |
15 |
15 |
20 |
|
Постоянный расход, qp, м3/ч |
0,6 |
1,5 |
2,5 |
|
Максимальный расход, qs, м3/ч |
1,2 |
3,0 |
5,0 |
|
Минимальный расход, qj, м3/ч (qi/qp=l :25) |
0,024 |
0,060 |
0,100 |
|
Потеря давления при постоянном расходе qp, МПа, не более |
0,016 |
0,0196 |
0,0165 |
|
Номинальное давление (PN), МПа |
1,6 | ||
|
Максимально допустимое рабочее давление для датчика потока (PS), МПа |
2,5 | ||
|
Диапазон измерения температуры термометров сопротивления (от 0min ДО ©max), °C |
от 1 до 150 | ||
|
Диапазон измерения разности температур комплектом термометров сопротивления (от A0min ЦО А0щах), К |
от 3 до 100 | ||
|
Диапазон температуры окружающего воздуха в рабочих условиях, °C |
от 5 до 55 | ||
|
Диапазон температур первичного преобразователя расхода, °C |
от 15 до 90 | ||
|
Относительная погрешность теплосчетчика при измерении количества тепловой энергии 3, %, не более |
3=±(4+4A0min/A0+O,O5qp/q), где q - расход теплоносителя, м3/ч | ||
|
Относительная погрешность тепловычислителя при вычислении количества тепловой энергии в диапазоне температур от 5 °C до 150 °C Ес, %, не более |
Ес=±(О,5+А0тт/А0) | ||
|
Относительная погрешность датчика потока при измерении объема теплоносителя в диапазоне расходов от нижнего предела значения расхода теплоносителя qj до наибольшего значения расхода теплоносителя qs и диапазоне температур теплоносителя от ©min до ©max, Ef, %, не более |
Ef =±(3+0,05qp/q) | ||
|
Относительная погрешность измерения разности температур Et, % |
Et=±(0,5+3A 0min/A0) | ||
|
Степень защиты оболочки вычислителя по ГОСТ 14254 |
IP54 | ||
|
Номинальное напряжение питания, В |
3 | ||
|
Масса, кг, не более |
0,74 (0,79) | ||
|
Габаритные размеры, мм, не более (длинахвысотахширина) |
80,1x95,7x120 (130)^=t~=>. /r • / Zip i n | ||
Знак утверждения типа
Знак Утверждения типа наносится на верхнюю крышку тепловычислителя методом лазерной гравировки и на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки теплосчетчика MicroCLIMA S указан в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Теплосчетчик MicroCLIMA S |
1 |
|
Упаковка |
1 |
|
Паспорт |
1 |
|
Методика поверки МРБ МП.2359-2013 |
1 |
|
Инфракрасный оптосъем с программным обеспечением "Configuration Tool" на CD* |
1 |
|
М-Bus Datalogger* |
1 |
|
Интерфейс М-Bus* |
1 |
|
Примечание: * - поставляется по отдельному заказу. | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ ЕН 1434-1-2004 "Теплосчетчики. Часть 1. Общие требования".
СТБ ЕН 1434-2-2004 "Теплосчетчики. Часть 2. Требования к конструкции".
СТБ ЕН 1434-4-2004 "Теплосчетчики. Часть 4. Испытания утверждения типа".
СТБ ЕН 1434-5-2004 "Теплосчетчики. Часть 5. Первичная поверка".
СТБ ГОСТ Р 51649-2004 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия".
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
МРБ МП.2359-2013 "Теплосчетчики MicroCLIMA S. Методика поверки".
Заключение
Теплосчетчики MicroCLIMA S соответствуют требованиям СТБ ЕН 1424-1-2004, СТБ ЕН 1424-2-2004, СТБ ЕН 1424-4-2004, СТБ ЕН 1424-5-2004, СТБ ГОСТ Р 51649-2004, ГОСТ 12997-84.
Межповерочный интервал (для применения в сфере законодательной метрологии) при выпуске из производства - не более 48 месяцев, при периодической поверке - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
