Преобразователи термоэлектрические ТХА Метран-200
| Номер в ГРСИ РФ: | РБ 03 10 2159 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
Преобразователи термоэлектрические ТХА Метран-200 (далее - преобразователи) предназначены для измерений температуры различных газообразных, сыпучих, жидких сред, а также температуры твердых тел.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2159 16 |
| Наименование | Преобразователи термоэлектрические ТХА Метран-200 |
| Год регистрации | 2016 |
| Номер сертификата | 10502 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2020-06-30 |
| Получатель сертификата | АО "ПГ "МЕТРАН", г. Челябинск, Россия (RU) |
Производитель / Заявитель
АО "ПГ "МЕТРАН"
Адрес: Комсомольский пр., 29, г. Челябинск, 454138
Контакты: (351)741-46-51, 798-85-10
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002 и по МП 4211-201-2003. |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМС (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №12-05); АО ПГ "Метран" (аттестат аккредитации - №RA.RU.311702, шифр поверительного клейма - ДАВ)(НТК №05-19). |
Поверители
Скачать
|
Описание типа РБ 03 10 2159 16 [2016-10-24]
rb-03-10-2159-16_2016-10-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2159 16 [2011-11-24]
rb-03-10-2159-16_2011-11-24.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические ТХА Метран-200 (далее - преобразователи) предназначены для измерений температуры различных газообразных, сыпучих, жидких сред, а также температуры твердых тел.
Описание
Преобразователи представляют собой конструкцию, содержащую внутренний чувствительный элемент (ЧЭ). В качестве ЧЭ используется термопара, изготовленная на базе термопарного кабеля.
Измерение температуры основано на явлении возникновения в цепи ЧЭ преобразователя термоэлектродвижущей силы (ТЭДС) при разности температур между рабочим и свободным концами ЧЭ.
Преобразователи имеют модели: ТХА Метран-201, ТХА Метран-231, ТХА Мет-ран-241. Модели преобразователей конструктивно отличаются по наличию соединительной головки, защитной арматуры, клеммной колодки, монтажного штуцера, удлинительного кабеля.
Общий вид преобразователей приведен на рисунке 1.

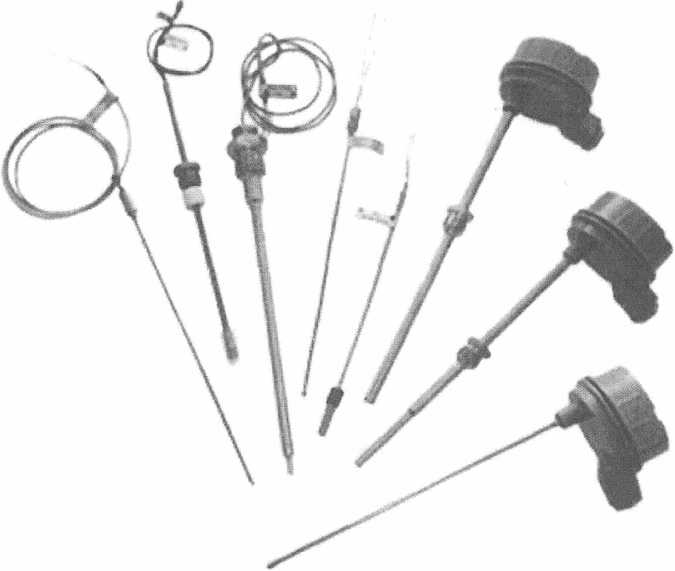

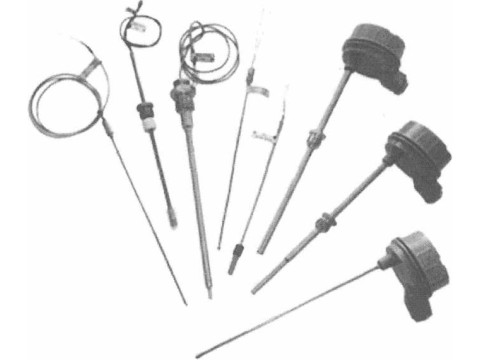

Рисунок 1 - Общий вид преобразователей ТХА Метран-200
Технические характеристики
Таблица 1 - Метрологические и технические характеристики преобразователей
|
Наименование параметра |
Значение |
|
1 |
2 |
|
Диапазон измеряемых температур, °C |
от минус 40 до плюс 1100 |
|
Пределы допускаемого отклонения от НСХ по ГОСТ 6616-94, °C |
класс 2 |
|
Пределы допускаемых отклонений от НСХ (Дд) чувствительного элемента преобразователя в рабочем диапазоне температур, °C: от минус 40 до плюс 300 от 300 до 400 от 400 до 500 от 500 до 600 от 600 до 650 от 650 до 700 от 700 до 800 от 800 до 900 от 900 до 1000 от 1000 до 1100 |
±2,50 ±2,50 ±3,75 ±4,50 ±4,50 ±5,25 ±6,00 ±6,75 ±7,50 ±8,25 |
|
Пределы допускаемой основной погрешности (Др) преобразователя в рабочем диапазоне температур, °C: от минус 40 до плюс 300 от 300 до 400 от 400 до 500 от 500 до 600 от 600 до 650 от 650 до 700 от 700 до 800 от 800 до 900 от 900 до 1000 от 1000 до 1100 |
±3,25 ±4,00 ±4,90 ±5,85 ±5,85 ±6,82 ±7,80 ±8,80 ±10,00 ±10,70 |
|
Электрическое сопротивление изоляции между тер-моэлекгродами ЧЭ и металлической частью защитной арматуры, кроме исполнений с неизолированным ЧЭ, при температуре плюс (25±10) °C, МОм, не менее |
100 |
|
Масса преобразователей (в зависимости от исполнения), кг, не более |
7,2 |
|
Температура окружающей среды, °C |
от минус 45 до плюс 85 |
|
Виброустойчивость по ГОСТ Р 52931-2008 |
Группа исполнения VI |
|
Средний срок службы, не менее, лет |
3 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на табличку преобразователя лазерным принтером.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Обозначение документа |
Наименование |
Кол. |
Примечание |
|
1 |
2 |
3 |
4 |
|
Преобразователь |
1 шт. | ||
|
201.01.00.000 ПС |
Паспорт |
1 экз. | |
|
201.01.00.000 РЭ |
Руководство по эксплуатации |
1 экз. |
На 10 шт. преобразователей и меньшее количество при поставке в один адрес. |
|
МП 4211-201-2003 |
Методика поверки |
1 экз. |
На преобразователи с длиной погружаемой части менее 250 мм (поставляется по требованию заказчика) |
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по документу МП 4211-201-2003 «Преобразователи термоэлектрические ТХА и ТХК Метран-200. Методика поверки», утвержденному ФГУП ВНИИМС 23.03.2004 г. (для преобразователей с длиной погружаемой части менее 250 мм).
Основные средства поверки:
- преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО. Диапазон измерения температуры от 300 °C до 1200 °C, 2-го разряда;
- термометр сопротивления эталонный ЭТС 100. Диапазон измерения температуры от минус 196 °C до 0 °C, 3-ий разряд;
- термометр сопротивления эталонный ЭТС 100. Диапазон измерения температуры от 0 °C до 660 °C, 3-ий разряд;
- мультиметр многоканальный прецизионный типа Метран-514-ММП. Диапазон измерения напряжения постоянного тока от 0 до 1,1 В; от 0 до 200 мВ, пределы допускаемой основной погрешности 0, 005 % ИВ* + 2 мкВ. Диапазон измерения сопротивления от 0 до 2000 Ом, пределы допускаемой основной погрешности 0,0025 % ИВ* + 0,005 Ом.
Сведения о методах измерений
содержатся в 201.01.00.000 РЭ «Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3. ГОСТ 8.558-2009 «ГСП. Государственная поверочная схема для средств измерений температуры».
4. ТУ 4211-001-12580824-2002 «Преобразователи термоэлектрические ТХА и ТХК Метран-200. Технические условия».
