Теодолиты 4Т15П
| Номер в ГРСИ РФ: | РБ 03 01 6039 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Теодолиты |
| Производитель / заявитель: | АО «ПО "УРАЛЬСКИЙ ОПТИКО-МЕХАНИЧЕСКИЙ ЗАВОД" ИМЕНИ Э. С. ЯЛАМОВА" (УОМЗ), г. Екатеринбург |
|
Описание типа РБ 03 01 6039 16 [2016-12-01]
rb-03-01-6039-16_2016-12-01.pdf
|
Скачать |
Теодолиты 4Т15П (далее по тексту - теодолиты) предназначены для измерения углов в теодолитных ходах, при разбивке плановых и высотных съемочных сетей, измерения расстояний с использованием нитяного дальномера зрительной трубы, а также для нивелирования горизонтальным лучом с помощью уровня при трубе и определения магнитных азимутов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6039 16 |
| Наименование | Теодолиты 4Т15П |
| Год регистрации | 2016 |
| Номер сертификата | 10505 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2019-12-12 |
| Получатель сертификата | АО "ПО "УОМЗ", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
АО "ПО "УОМЗ"
Адрес: 620100, г. Екатеринбург, ул. Восточная, 33Б
Контакты: (3432)24-80-19 // (3432)24-18-44
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу 4Т15П-сб0 ПС (2015 г.). |
Поверители
Скачать
|
Описание типа РБ 03 01 6039 16 [2016-12-01]
rb-03-01-6039-16_2016-12-01.pdf
|
Скачать |
Описание типа
Назначение
Теодолиты 4Т15П (далее по тексту - теодолиты) предназначены для измерения углов в теодолитных ходах, при разбивке плановых и высотных съемочных сетей, измерения расстояний с использованием нитяного дальномера зрительной трубы, а также для нивелирования горизонтальным лучом с помощью уровня при трубе и определения магнитных азимутов.
Описание
В теодолите используется зрительная труба прямого изображения высокого качества, снабженная нитяным дальномером.
Отсчеты показаний лимбов берутся с одной стороны лимба с помощью микрометра, обеспечивающего высокую точность считывания.
Теодолит имеет возможность точного центрирования над точкой с помощью оптического центрира.
С помощью уровня при трубе возможно выполнить нивелирование горизонтальным лучом.
Для предотвращения несанкционированного доступа к внутренним частям теодолита 4Т15П при выпуске из производства пломбируют винты «А» и «Б» боковых крышек теодолита, а также футляры с уложенными частями комплекта.

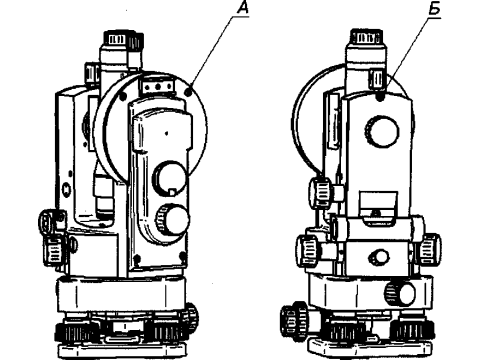

Рисунок 1 - Теодолит 4Т15П. Схема пломбирования теодолита 4Т15П от несанкционированного доступа
Рисунок 2 - Общий вид теодолита 4Т15П с подставкой
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Допускаемая средняя квадратическая погрешность измерений горизонтального угла одним приемом, не более |
15" |
|
Допускаемая средняя квадратическая погрешность измерений зенитного расстояния одним приемом, не более |
30" |
|
Систематическая составляющая погрешности измерений магнитного азимута теодолитом, не более |
30' |
|
Среднее квадратическое отклонение случайной составляющей погрешности измерений магнитного азимута теодолитом, не более |
10' |
|
Диапазон измерений зенитных расстояний |
от 30° до 145° |
|
Зрительная труба: | |
|
Увеличение |
(20.1)х |
|
Угловое поле зрения |
(2-о,1)° |
|
Наименьшее расстояние визирования, м, не более: | |
|
без линзовой насадки с линзовой насадкой |
1,2 0,5 |
|
Диаметр входного зрачка, мм, не менее |
30 |
|
Диаметр оправы объектива, мм |
38 |
|
Коэффициент нитяного дальномера |
100 ±0,5 |
|
Отсчетное устройство: | |
|
Цена деления лимбов |
10' (0,5 гон) |
|
Цена деления шкалы микрометра |
10" (10 мгон) |
|
Уровни: | |
|
Цена деления уровня при алидаде |
45" |
|
Пена деления уровня при трубе |
20" |
|
Класса, кг, не более: [теодолита [футляра с принадлежностями |
2,4 1,5 |
|
[Габаритные размеры, длинахцшринахвысота, мм, не более: теодолита (при среднем положении подъемных винтов подставки) футляра |
157x110x225 285x245x220 |
|
Рабочий диапазон температуры окружающего воздуха, °C |
от минус 40 до 50 |
|
Срок службы, лег, не менее |
6 |
Знак утверждения типа
наносится фотолитографическим способом на шильдик, расположенный на поверхности боковой крышки теодолита, печатным способом на титульный лист паспорта.
Комплектность
|
Наименование составных частей |
Количество, шт |
|
Теодолит 4Т15П-сб1 |
1 |
|
Футляр 4ТЗОП-сбЗ |
1 |
|
Подставка 4Т30П-сб2 |
1 |
|
Уровень 4Т30П-сб1-7 (на трубу) |
1 |
|
Окулярные насадки: | |
|
на зрительную трубу ЗТ2КП-сбЗ-1-02 |
1 |
|
на микроскоп Т30-сб2-1 |
1 |
|
Отвертка АП6.890.003-01 |
1 |
|
Отвертка АП6.890.004 |
1 |
|
Шпилька Ф27.52.901 |
1 |
|
Шпилька Ф75.29.004 |
1 |
|
Масленка Ф42.91.004 с маслом |
1 |
|
Паспорт 4Т15П-сбО ПС |
1 |
|
Дополнительные приспособления | |
|
Штатив ШР-140 ТУ 4433-067-07539541-2001 |
1 |
|
Отвес с пластинкой Ф45.94.004 (в составе штатива) |
1 |
|
Ключ АП8.892.003 (в составе штатива) |
1 |
|
Чехол Ф42.63.006 |
1 |
|
Насадка линзовая на объектив 2Т30П-сб6 |
1 |
|
Насадка призменная на объектив 2Т30П-сб7 |
1 |
|
Ориентир-буссоль ФЗ1.51.202 |
1 |
|
Примечание - Перечень дополнительных приспособлений определяется договором между потребителем и поставщиком. | |
Поверка
осуществляется в соответствии с разделом 10 «Методы и средства поверки» паспорта 4Т15П-сбО ПС, согласованным с ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2002 г.
Перечень основных средств поверки:
- коллиматор универсальный УК1-01 ТУ 4484-78-07539541-2004;
- марка для проверки визира;
- визирные цели;
Лист №4
Всего листов 4
- ориентир (визирная цель) с известным магнитным азимутом или теодолит с поверенной ориентир-буссолью.
Сведения о методах измерений
Методика измерений приведена в паспорте 4Т15П-сбО ПС «Теодолит 4Т15П»
Нормативные документы
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»; ■
2. ГОСТ 10529-96 «Теодолиты. Общие технические условия»;
3. ТУ 4433-033-07539541-97 «Теодолиты 4Т15П. Технические условия».
4. ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
Рекомендации к применению
Осуществление геодезической и картографической деятельности.
Другие Теодолиты
