Теодолиты 4Т30П
| Номер в ГРСИ РФ: | РБ 03 01 4640 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Теодолиты |
| Производитель / заявитель: | АО «ПО "УРАЛЬСКИЙ ОПТИКО-МЕХАНИЧЕСКИЙ ЗАВОД" ИМЕНИ Э. С. ЯЛАМОВА" (УОМЗ), г. Екатеринбург |
Теодолиты 4Т30П (далее по тексту - теодолиты) предназначены для измерения углов при теодолитных съемках, изыскательских работах, в геодезических сетях сгущения и съемочных сетях, в прикладной геодезии, инженерно-строительных работах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4640 16 |
| Наименование | Теодолиты 4Т30П |
| Год регистрации | 2016 |
| Номер сертификата | 10518 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2020-12-24 |
| Получатель сертификата | АО "ПО "УОМЗ", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
АО "ПО "УОМЗ"
Адрес: 620100, г. Екатеринбург, ул. Восточная, 33Б
Контакты: (3432)24-80-19 // (3432)24-18-44
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 4Т30П-cб0 ПС (2015 г.), в т. ч. теодолитов находящихся в эксплуатации и поверяемых ранее по документу 4Т30П-cб0 ПС (2005 г.). |
| Признание поверки | Первичная при выпуске из производства: АО "ПО "УОМЗ" (номер реестра - №1686, шифр поверительного клейма - БЗО)(НТК №04-11). |
Поверители
Скачать
|
Описание типа РБ 03 01 4640 16 [2016-12-01]
rb-03-01-4640-16_2016-12-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4640 16 [2011-09-12]
rb-03-01-4640-16_2011-09-12.pdf
|
Скачать |
Описание типа
Назначение
Теодолиты 4Т30П (далее по тексту - теодолиты) предназначены для измерения углов при теодолитных съемках, изыскательских работах, в геодезических сетях сгущения и съемочных сетях, в прикладной геодезии, инженерно-строительных работах.
Описание
Теодолиты 4Т30П относятся к оптическим шкаловым теодолитам технической точности. В зависимости от цены деления шкалы микроскопа теодолит изготавливается в двух вариантах исполнения.
Теодолиты 4Т30П выполнены в виде единого оптико-механического блока, включающего в себя зрительную трубу прямого изображения с нитяным дальномером, совмещенную систему отсчета горизонтальных и вертикальных углов, жидкостные уровни для установки прибора в рабочее положение.
Теодолиты снабжены съемной подставкой со встроенным центриром, механизмом перевода горизонтального круга. Уровень при зрительной трубе позволяет выполнять нивелирные работы.
Схема пломбирования теодолита 4Т30П от несанкционированного доступа:
Рисунок 1 - Теодолит 4Т30П (вид слева и справа)
Для предотвращения несанкционированного доступа к внутренним частям теодолита 4Т30Г1 при выпуске из производства пломбируют винты «А» и «Б» боковых крышек, а также футляры с уложенными частями комплекта.
Знак поверки наносится на свидетельство о поверке.

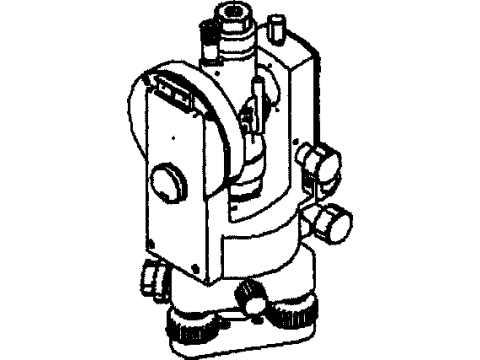

Рисунок 2 - Общий вид теодолит 4Т30П
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Допустимая средняя квадратическая погрешность измерения горизонтального угла одним приемом, не более |
20" |
|
Допустимая средняя квадратическая погрешность измерения вертикального угла (зенитного расстояния) одним приемом, не более |
30" |
|
Диапазон измерения вертикальных углов |
от минус 55° до плюс 60° |
|
Зрительная труба | |
|
- изображение |
прямое |
|
- увеличение |
(2O.j)x |
|
- угловое поле зрения |
(2,0-о,1)° |
|
- наименьшее расстояние визирования без линзовой насадки, м, не более |
1,2 |
|
- наименьшее расстояние визирования с линзовой насадкой, м, не более |
0,5 |
|
- коэффициент нитяного дальномера |
100 ±0,5 |
|
Цена деления лимбов |
1° |
|
Цена деления шкал микроскопа |
5' или Г |
|
Цена деления уровня при алидаде |
45" |
|
Цена деления уровня при трубе |
20" |
|
Масса теодолита с подставкой, кг, не более |
2,3 |
|
Габаритные размеры, мм, не более: теодолита (при среднем положении подъемных винтов подставки) футляра |
140x130x230 285x245x220 |
|
Рабочий диапазон температуры окружающего воздуха, ЙС |
от минус 40 до плюс 50 |
|
Срок службы, лет, не менее |
6 |
Знак утверждения тина
наносится фотолитографическим способом на шильдик, расположенный на поверхности боковой крышки теодолита, и на титульный лист паспорта типографским способом.
Комплектность
|
Наименование составных частей |
Количество, шт |
|
Теодолит |
1 |
|
Футляр |
1 |
|
Подставка |
1 |
|
Уровень на трубу |
1 |
|
Окулярные насадки: | |
|
на зрительную трубу |
1 |
|
на микроскоп |
1 |
|
От вертка большая |
1 |
|
OiBepiKa малая |
1 |
|
Шпилька большая |
1 |
|
Шпилька малая |
1 |
|
Масленка с мае юм |
1 |
|
Паспорт |
1 |
|
Дополнительные приспособления | |
|
Фонарь |
1 |
|
Ориенти р-буссоль |
1. |
|
Чехол |
1. |
|
11римечание - Перечень дополнительных приспособлений определяется договором между потребителем и поставщиком. | |
Поверка
осуществляется в соответствии с разделом 10 «Методы и средства поверки» паспорта 4Т30П-сб0 ПС. утвержденным ФБУ «УРАЛТЕСТ» в декабре 2015 г.
Основные средства поверки:
- коллиматор универсальный УК1-01 ГУ 4484-78-07539541-2004.
Сведения о методах измерений
Методика измерений приведена в паспорте 4ТЗОП-сбО ПС «Теодолит 4Т30П. Паспорт»
Нормативные документы
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ 10529-96 «Теодолиты. Общие технические условия»;
3. ТУ 3-3.115-80 «Теодолиты 4Т30П. Технические условия».
4. Паспорт 4Т30П-сб(1 ПС «Теодолит 4Т30П. Паспорт»
