Теодолиты 3Т2КП, 3Т2КА, 3Т5КП
| Номер в ГРСИ РФ: | РБ 03 01 4639 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Теодолиты |
| Производитель / заявитель: | АО «ПО "УРАЛЬСКИЙ ОПТИКО-МЕХАНИЧЕСКИЙ ЗАВОД" ИМЕНИ Э. С. ЯЛАМОВА" (УОМЗ), г. Екатеринбург |
Теодолиты ЗТ2КП, ЗТ2КА, ЗТ5КП (далее по тексту - теодолиты) предназначены для измерения горизонтальных и вертикальных углов (зенитных расстояний), магнитных азимутов и наклонных расстояний по нитяному дальномеру (ЗТ2КП, ЗТ5К.П), а также при использовании светодальномеров. установленных на приборе вместо ручки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4639 16 |
| Наименование | Теодолиты 3Т2КП, 3Т2КА, 3Т5КП |
| Год регистрации | 2016 |
| Номер сертификата | 10519 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2020-12-24 |
| Получатель сертификата | АО "ПО "УОМЗ", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
АО "ПО "УОМЗ"
Адрес: 620100, г. Екатеринбург, ул. Восточная, 33Б
Контакты: (3432)24-80-19 // (3432)24-18-44
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 3Т2КП-cб0 ПС (2015 г.), 3Т2КА-cб0 ПС (2015 г.), 3Т5КП-cб0 ПС (2015 г.), в т. ч. теодолитов находящихся в эксплуатации и поверяемых ранее по 3Т2КП-cб0 ПС (2005 г.), 3Т2КА-cб0 ПС (2005 г.), 3Т5КП-cб0 ПС (2005 г.), |
| Признание поверки | Первичная при выпуске из производства: АО "ПО "УОМЗ" (номер реестра - №1686, шифр поверительного клейма - БЗО)(НТК №04-11). |
Поверители
Скачать
|
Описание типа РБ 03 01 4639 16 [2016-12-01]
rb-03-01-4639-16_2016-12-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4639 16 [2011-09-12]
rb-03-01-4639-16_2011-09-12.pdf
|
Скачать |
Описание типа
Назначение
Теодолиты ЗТ2КП, ЗТ2КА, ЗТ5КП (далее по тексту - теодолиты) предназначены для измерения горизонтальных и вертикальных углов (зенитных расстояний), магнитных азимутов и наклонных расстояний по нитяному дальномеру (ЗТ2КП, ЗТ5К.П), а также при использовании светодальномеров. установленных на приборе вместо ручки.
Описание
Теодолиты ЗТ2КП, ЗТ2КА сконструированы по модульному принципу. Отсчетная, система вертикального круга смонтирована на одной плате в виде отсчетного модуля, что обеспечивает удобство сборки, юстировки и ремонта теодолита. Отсчетные устройства позволяют брать отсчет с противоположных сторон угломерных кругов, что исключает влияние эксцентриситета на результат измерения. Теодолит ЗТ2КА имеет автоколлимационную .зрительную трубу.
Теодолит ЗТ5КП относится к оптическим шкаловым теодолитам технической точности с самоустанавливающимся компенсатором вертикального круга. Благодаря секторной оцифровке вертикального круга и устройству автоматического изменения знаков отсчеты по величине и знаку соответствуют измеренному вертикальному углу без дополнительных вычислений независимо от того, при каком положении теодолита (круг слева или справа) проводилось измерение.
Теодолит снабжен устройством для точной установки отсчета по горизонтальному кругу.
Круг-искатель направлений позволяет быстро установить теодолиты по заданному направлению.
Схема пломбирования теодолита ЗТ2КП (ЗТ2КА, 3T5KI.1) от несанкционированного доступа:

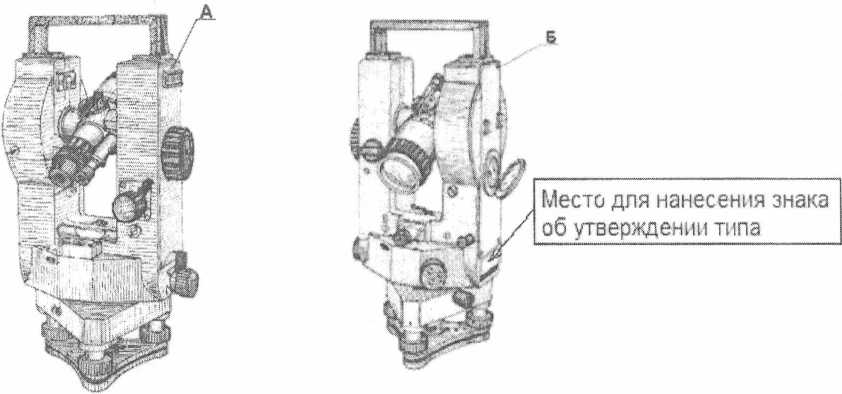

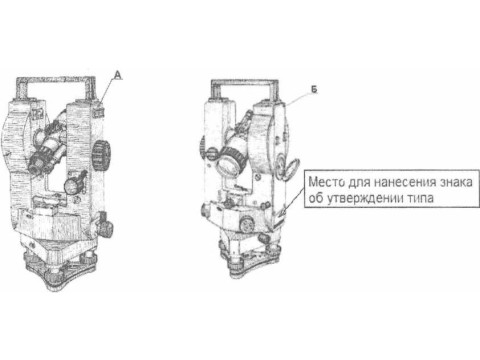

Рисунок 1 - Теодолит ЗТ2КП (вид слева, справа)
Для предотвращения несанкционированного доступа к внутренним частям теодолита ЗТ2КП (ЗТ2КА, ЗТ5КП) при выпуске из производства пломбируют винты «А» и «Б» боковых крышек, а также футляры с уложенными частями комплекта.
Знак поверки наносится на свидетельство о поверке.

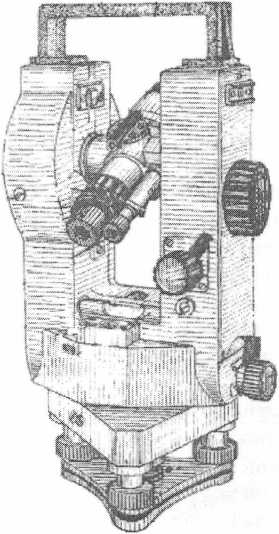

Рисунок 2 - Общий вид теодолита
ЗТ2КП

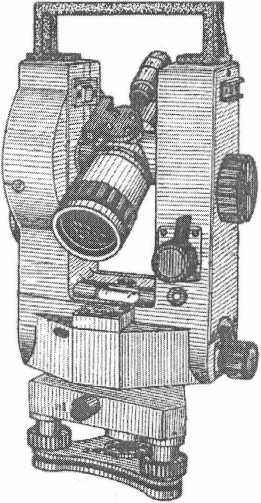

Рисунок 3 - Общий вид теодолита
ЗТ2КА

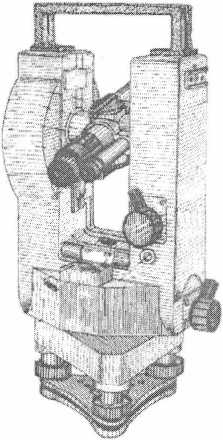

Рисунок 4 - Общий вид теодолита ЗТ5КП
Технические характеристики
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Допустимая средняя квадратическая погрешность измерения одним приемом теодолита ЗТ5КП: - горизонтального угла, не более - вертикального угла или зенитного расстояния, не более |
5" 5" * |
|
Допустимая средняя квадратическая погрешность измерения одним приемом теодолитов ЗТ2КП, ЗТ2КА: - горизонтального угла, не более - зенитного расстояния |
2" 2,4" |
|
Диапазон измерения углов: - горизонтальных - вертикальных - зенитных расстояний |
от 0 до 360° от минус 55 до плюс 60° от 145 до 30° |
Продолжение таблицы 1
|
—-----------------' ........................................................-.................... Наименование параметра |
Значение параметра |
|
Зрительная труба: - изображение - увеличение - угловое иоле зрения - наименьшее расстояние визирования, м. не более: - без линзовой насадки - с линзовой насадкой - коэффициент нитяного дальномера - наружный диаметр оправы объектива, мм |
прямое (30 ±1,5)х 1°35’± 10’ 1,5 0,9 100 + 0,5 48 |
|
Отсчетное устройство 3 Г5КГ1: - цена деления лимбов - цена деления шкалы микроскопа - цена деления круга-искателя - диапазон работы компенсатора при вертикальном круге систематическая погрешность компенсации на Г наклона |
1° 5' 10° ±4’ 1-5” |
|
Отсчетное устройство ЗТ2КП. ЗТ2КА: - цена деления лимбов - цена деления шкалы микроскопа - цена деления круга-искателя - диапазон работы компенсатора при вертикальном круге - систематическая погрешность компенсации на 1' наклона |
20' Г' 10° ±3' 0,8" |
|
Цена деления уровня: - цилиндрического (ЗТ5КП) - цилиндрическопу(ЗТ2К11, ЗТ2КА) - круглого |
30" 15" 5' |
|
От и чес к 1 г й центри р: - изображение - увеличение - угловое ноле - пределы визирования.м |
прямое 2.5х 4°30’ от 0,6 до х. |
|
Масса, кг\ не более: - теодолита ЗТ2К11. ЗТ2КА - теодолита ЗТ5КП - подставки |
4,0 3,7 0,7 |
|
Габаритные размеры, мм. не более; - теодолита с подставкой (при среднем положении подъемных винтов) - футляра |
345 И 83 И 23 470x240x210 |
|
Рабочий диапазон температуры окружающего воздуха, °C |
от минус 40 до плюс 50 |
|
Срок службы, лет, нс менее |
6 |
|
Примечание: * - после введения поправки на влияние эксцентриситета ! вертикального круга. | |
Знак утверждения типа
наносится фотолитографическим способом на табличку, расположенный на поверхности боковой крышки теодоли та и на титульный лист паспорта типографским способом.
Комплектность
Таблица 2
|
Наименование составных частей |
Количество, шт | ||
|
ЗТ2КГ1 |
ЗТ2КА |
ЗТ5КП | |
|
Гео до лит ЗТ2КП-сб1 ЗТ2КА-С51 ЗТ5КП-сб1 |
1 |
1 | |
|
Подставка Т2-сб 16-02 Ф42.14.605-01 |
1 |
1 |
1 |
|
Футляр ЗТ2КП-сб 10-40 |
1 |
1 |
1 |
|
Комплект инструмента и принадлежностей: - Отвертка большая - Отвертка малая Шпилька большая Шпилька малая - Ключ юстировочный |
1 1 1 1 1 |
1 1 1 1 1 |
1 1 1 |
|
Паспорт 3Т2К11-сбО ПС ЗТ2КА-сб0 ПС ЗТ5КП-сбО ПС |
1 |
1 |
1 |
|
Чехол для теодолита , |
1* |
1 |
1* |
|
Насадка линзовая на объектив |
1* |
1 |
1* |
|
Бленда |
1* |
1 |
1* |
|
Вешка |
1* |
1* |
1* |
|
Насадки окулярные: - на зрительную трубу (с нейтральным светофильтром) - па микроскоп |
1* 1 * |
1 1 |
1* 1* |
|
Ориентир-буссоль |
1* |
- |
1* |
|
Фонарь электроосвещения |
1* |
1 |
- |
|
Шнур с вилками |
1* |
1 |
- |
|
Аккумулятор в фу тляре |
1* |
1 |
- |
|
Чехол для аккумулятора |
1* |
1 |
- |
|
Зеркало |
- |
1 | |
|
Лампа МН 2,5-04 |
3* |
3 |
- |
|
* По заказу потребителя | |||
Поверка
осуществляется в соответствии с разделами 11 «Методы и средства поверки» в составе паспортов ЗТ2КГ1-сбО ПС, ЗТ2КА-сбО ПС и ЗТ5КП-С60 ПС, утвержденными ФБУ «УРАЛТЕСТ» в декабре 2015 г.
Основные средства поверки:
- коллиматор универсальный УК1, ТУ 4484-078-07539541-2004.
Сведения о методах измерений
Методика измерений Теодолитом ЗТ2КП приведена в паспорте на теодолит ЗТ2КП-сбО ПС.
Методика измерений Теодолитом ЗТ2КА приведена в паспорте на теодолит ЗТ2КА-сбО ПС,
Методика измерений Теодолитом ЗТ5КП приведена в паспорте на теодолит 3 Т5КП-сб0 1IC.
Нормативные документы
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ 10529-96 «Теодолиты. Общие технические условия»;
3. ТУ 3-3.2076-88 «Теодолиты ЗТ2К11. ЗТ2КА. ЗТ5КП. Технические условия».
