Хроматографы жидкостные микроколоночные "Милихром-6"

Назначение

Хроматографы жидкостные микроколоночные "Милихром-6" (далее - хроматографы) предназначены для разделения жидких смесей веществ методом высокоэффективной жидкостной хроматографии и количественного анализа компонентов.

Описание

Принцип действия хроматографов - разделение смесей веществ методом высокоэффективной жидкостной хроматографии с последующим детектированием элюата с помощью: детектора спектрофотометрического на УФ-область (далее - СФД-УФ), диапазон длин волн от 190 до 360 нм; детектора спектрофотометрического на видимую область (далее - СФД-В), диапазон длин волн от 380 до 720 нм, режимы детекции: "одноволновой", "многоволновой" и "спектр"; детектора флуориметрического (далее - ФМД), диапазон длин волн возбуждения от 190 до 360 нм и длин волн эмиссии от 390 до 720 нм.

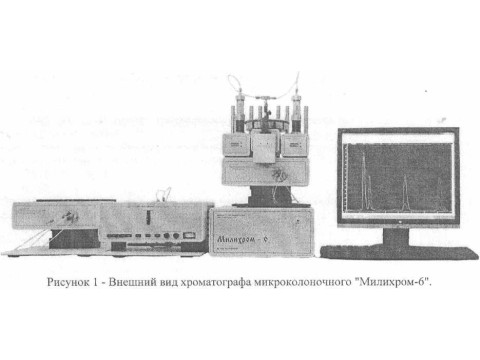

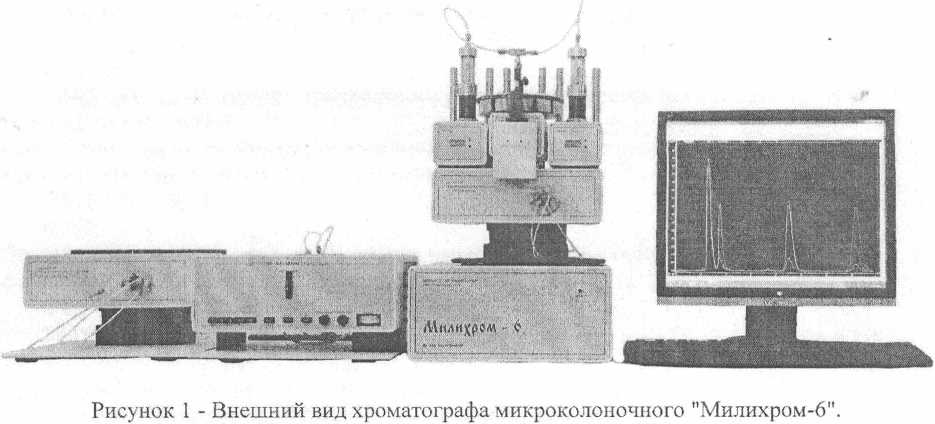

Хроматографы имеют: два насоса; устройство ввода пробы автоматическое (далее по тексту - УВПА); блок управления микропроцессорный (далее по тексту - БУМ); комплект автоматизированной системы обработки информации хроматографической АСОИХ (далее по тексту - АСОИХ).

БУМ управляет всеми функциональными устройствами хроматографа.

Команды управления на БУМ подаются с ЭВМ, который обеспечивает выполнение серии анализов и передачу всех полученных результатов и сообщений о режимах работы обратно в ЭВМ.

АСОИХ осуществляет сбор хроматографических данных, их математическую обработку, хранение исходных и обработанных данных, ведение библиотек данных и методов анализов, выдачу исходных и обработанных результатов, а также предоставляет дополнительные сервисные функции для оператора.

В хроматографах используется ПО: "Системы регистрации обработки и хранения спектрометрической информации "Юнихром 97". Свидетельство утверждения типа BY.C.31.999.А №43052. Регистрационный № 19675-11.

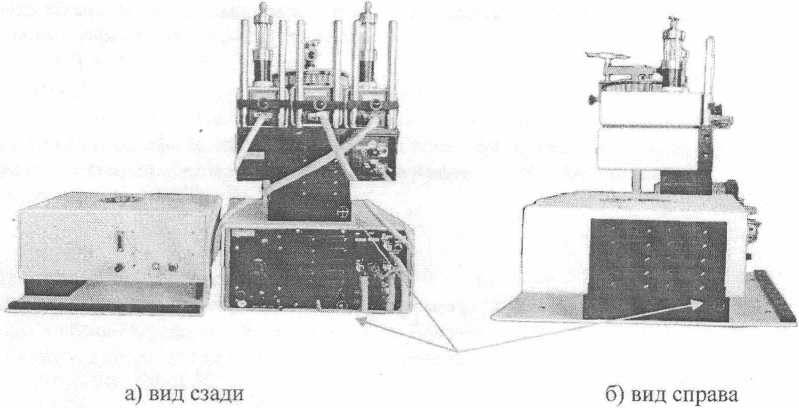

Рисунок 2 - Места пломбирования хроматографа микроколоночного "Милихром-6".

Технические характеристики

Уровень флуктуационных шумов нулевого сигнала, не более:

СФД-УФ, СФД-В, е.о.п.

ФМД, %

Дрейф нулевого сигнала, не более:

СФД-УФ, е.о.п./ч                                                          51 О*5

СФД-В, е.о.п./ч                                                                  !•!О'4

ФМД. %

Минимальное значение амплитуды выходного сигнала хроматографа не менее 0,025 е.о.п.:

СФД-УФ - для концентрации контрольного раствора антрацена в гек-        1 -Ю'8

сане, г/см3

СФД-В - для концентрации контрольного раствора метиленового голу- 8-10'8 бого в этиловом спирте, г/см3

не менее 0,5 В:

ФМД - для концентрации контрольного раствора флуоресцеина в 0,1         5-10’9

моль/дм3 едкого натра

Предел допускаемого значения относительного среднеквадратического отклонения выходного сигнала хроматографа, %, не более:

СФД-УФ, СФД-В

ФМД

Предел допускаемого значения изменения выходного сигнала хроматогра-фа за нормируемое время 16 ч, %, не более:

СФД-УФ, СФД-В '

ФМД

Диапазон расхода элюента, см3/мин                                      от 0,002 до 0,9.

Предел допускаемого значения относительного отклонения расхода элюен-

та от среднего значения при расходе 200 мкл/мин, %, не более

Максимальное рабочее давление элюента, МПа

Предел допускаемого значения относительного изменения выходного сигнала хроматографов (высоты или площади пика) при изменении напряжения питания от 198 до 242 В, не более:

СФД-УФ, СФД-В                                              ± 5

ФМД                                              ±10

Предел допускаемого значения относительного изменения выходного сигнала хроматографа (высоты или площади пика) при изменении температуры окружающей среды на каждые 10 °C в пределах рабочего диапазона температур от 10 °C до 25 °C, не более:

СФД-УФ, СФД-В

ФМД

Время выхода на режим, ч, не более

Максимальная потребляемая мощность хроматографа, кВт, не более

Масса хроматографа без детектора, кг, не более

Масса детектора, кг, не более:

СФД-УФ, СФД-В

ФМД

Габаритные размеры хроматографа, мм, не более                         320 х 360x550

Примечание - масса и габаритные размеры без АСОИХ и комплекта сменных частей.

Условия эксплуатации:

- температура окружающего воздуха, °C                                 20 ± 2;

- относительная влажность, %                                        от 30 до 80;

- атмосферное давление, кПа                                        от 84 до 106,7

мм рт.ст.                                      от 630 до 800;

- напряжение переменного тока, питающего хроматограф, В              220 ±10;

- частота питающей сети, Гц                                              50 ± 1.

Знак утверждения типа

наносится фотохимическим способом на табличку фирменную по ГОСТ 12971- 67 согласно чертежа предприятия-изготовителя, а также на эксплуатационную документацию.

Комплектность

Хроматограф жидкостный микроколоночный "Милихром-6" -1 шт.

Блок управления микропроцессорный -1 шт.

Детектор спектрофотометрический на УФ-область -1 шт.

Детектор спектрофотометрический на видимую область -1 шт. (по заказу).

Детектор флуориметрический -1 шт. (по заказу).

Насос - 2 шт.

Устройство ввода пробы автоматическое - 1 шт.

Комплект автоматизированной системы обработки информации хроматографической АСОИХ -1 комп.

Поддон - 1 шт.

Комплект сменных частей -1.

Комплект монтажных частей - 1.

Комплект запасных частей, инструмента и принадлежностей - 1.

Комплект эксплуатационных документов -1.

Инструкция по поверке - 1 экз.

Поверка

осуществляется по документу АПУ2.840.012 ИЮ "Хроматограф жидкостный микроколоночный "Милихром-6". Инструкция по поверке" согласованному ФГУП "ВНИИМС" 29.05.2009 г.

Средства поверки: ацетонитрил ТУ6-09-4326-76, нафталин ТУ6-09-2200-77, антрацен ТУ 6-09-786-76, флуоресцеин ТУ6-09-2464-77, метиленовый голубой ТУ 6-09-2044-77.

Сведения о методах измерений

приведены в документе "Хроматограф жидкостный микроколоночный "Милихром-6" ТУ 4215-048-00226230-2004.

Нормативные документы

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

ТУ 4215-048-00226230-2004 Хроматограф жидкостный микроколоночный "Милихром-б", Технические условия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

- осуществление деятельности в области охраны окружающей среды;

- осуществление ветеринарной деятельности;

- выполнение работ по обеспечению безопасных условий и охраны труда.
