Хроматографы газовые TRACE 1310 ГХ
| Номер в ГРСИ РФ: | РБ 03 09 6312 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | ООО "ИнноХром", г. Москва |
|
Описание типа РБ 03 09 6312 17 [2017-10-04]
rb-03-09-6312-17_2017-10-04.pdf
|
Скачать |
Хроматографы газовые TRACE 1310 ГХ (далее - хроматографы) с детекторами по теплопроводности (ДТП), пламенно-ионизационным (ПИД), пламенно-фотометрическим (ПФД), электронозахватным (ЭЗД), термоионным (ТИД) и масс-спектрометрическими (МСД) ISQ, ITQ, DFS, TSQ 8000 предназначены для разделения компонентов и измерения их содержания в широкой группе веществ и материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6312 17 |
| Наименование | Хроматографы газовые TRACE 1310 ГХ |
| Год регистрации | 2017 |
| Номер сертификата | 11113 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2019-04-25 |
| Получатель сертификата | ООО "ИнноХром", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "ИнноХром"
Адрес: 115230, г. Москва, Электролитный проезд, д. 3, стр. 2
Контакты: Тел: +7 (499) 397-70-44 E-mail: info@innochrom.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу МП 57252-14 (2014 г.). |
Поверители
Скачать
|
Описание типа РБ 03 09 6312 17 [2017-10-04]
rb-03-09-6312-17_2017-10-04.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые TRACE 1310 ГХ (далее - хроматографы) с детекторами по теплопроводности (ДТП), пламенно-ионизационным (ПИД), пламенно-фотометрическим (ПФД), электронозахватным (ЭЗД), термоионным (ТИД) и масс-спектрометрическими (МСД) ISQ, ITQ, DFS, TSQ 8000 предназначены для разделения компонентов и измерения их содержания в широкой группе веществ и материалов.
Описание
Хроматографы газовые TRACE 1310 ГХ представляют собой универсальные стационарные приборы, состоящие из основного блока, включающего термостат колонок со встроенным процессором, электроникой и пневматикой; сменных взаимозаменяемых модулей инжекторов и детекторов (масс-спектрометрические детекторы представляют собой отдельные приборы в изолированном корпусе). Хроматографы могут одновременно работать с двумя детекторами, не считая масс-спектрометрических. В состав хроматографов входят система управления, сбора и обработки данных.
Для проведения анализа с программированием температур в области отрицательных значений применяют криогенные приставки с охлаждением жидким диоксидом углерода (до минус 50 °C) или жидким азогом (до минус 100 °C).
Для многомерной хроматографии предусмотрено размещение кранов-переключателей и хроматографических колонок в дополнительном термостате с возможностью обогрева в изотермическом режиме до 175 °C. Дополнительный термостат монтируется слева от хроматографа.
Для реализации методов высокоскоростной хроматографии прибор оснащается приставкой UltraFast, которую устанавливают в базовый термостат.
Для ввода пробы в капиллярные колонки предусмотрены следующие устройства: стандартный инжектор-испаритель с делением/без деления (split/splitless - SSL) пробы, инжектор-испаритель с делением/без деления с функцией обратного сброса пробы (SSLBK.F), инжектор-испаритель для ввода больших объемов пробы, охлаждаемый инжектор для прямого ввода проб, инжектор с программированием по температуре, инжектор для широких капиллярных колонок (wide bore) с обдувом прокладки. Краны-дозаторы для ввода газообразных проб или проб нестабильных жидкостей устанавливают в дополнительный термостат или как внешнее устройство. Хроматографы могут комплектоваться автоматическими дозаторами жидких проб, термодесорбером, статическим и/или динамическим парофазным дозатором и пиролитической приставкой.
Задание режимов работы инжекторов, колонок, детекторов, кранов, индикация задаваемых и текущих параметров на дисплее осуществляется либо через встроенную в прибор клавиатуру, либо при помощи программного обеспечения (ПО), установленного на персональном компьютере.
Система управления и обработки данных на основе внешнего ПК и встроенного в хроматограф микропроцессора обеспечивает задание режимов работы инжекторов, колонок, детекторов, кранов, и индикацию задаваемых и текущих параметров, как на дисплее прибора, так и на экране монитора.
С помощью клавиатуры компьютера или встроенной в прибор клавиатуры оператор осуществляет управление работой хроматографа в диалоговом режиме. Обработка хроматограмм производится с помощью ПО.
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нане сение пломбы на любые крепежные винты блоков хроматографа.

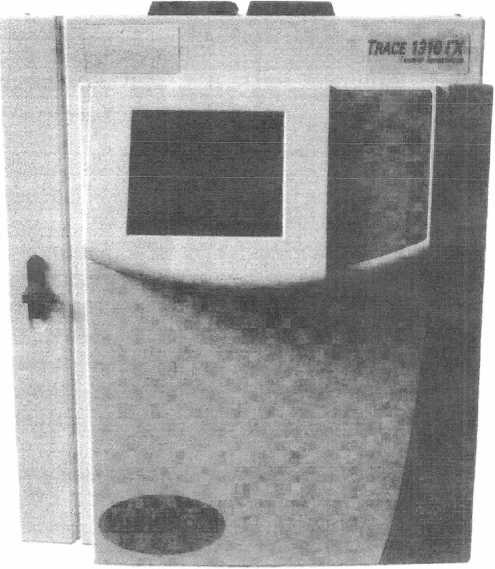

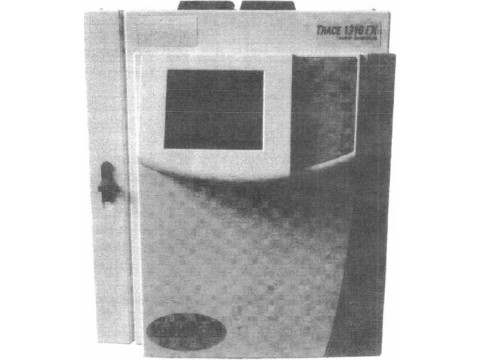

Рисунок 1 - Фотография общего вида хроматографа газового TRACE 1310 ГХ
a) ITQ
б) ISQ
г) DFS
в) TSQ 8000
Рисунок 2 - Фотографии общего вида масс-спектрометрических детекторов
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
Значение |
|
Идентификационное наименование ПО |
Xcalibur |
Chrom-Card data system |
|
Номер версии (идентификационный номер ПО) |
2.2 |
2.10 |
|
Цифровой идентификатор ПО |
31732E3C |
B629AE9F |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 |
CRC32 |
Программное обеспечение (ПО), входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры хроматографов, отслеживать выполнение анализа, обрабатывать экспериментальные данные.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики хроматографов газовых TRACE 1310 ГХ с детекторами ПИД, ДТП, ЭЗД, ТИД, ПФД
|
Наименование характеристики |
Значение |
|
Предел детектирования, не более: ПИД, г(С)/с |
1,540'12 |
|
ДТП, г/см3 (при использовании гелия в качестве газа-носителя) |
440'ш (по гексадекану) |
|
ЭЗД, г/с |
4,510'15 (по линдану) |
|
ТИД (азотно-фосфорный), г(Р)/с |
24 О'14 (по метафосу) |
|
r(N)/c |
14 О'13 (по метафосу) |
|
ПФД, г(Р)/с |
14 О’13 (по метафосу) |
|
r(S)/c |
5-10’12 (по метафосу) |
|
Уровень шума, не более: ПИД, А |
5,ОТО'14 |
|
ДТП, В |
1,24 О'5 |
|
ЭЗД, В |
1,04 О’4 |
|
ТИД, А |
5,04 О'14 |
|
ПФД, А |
5,040'|и |
|
Дрейф сигнала, не более: ПИД, А/час |
1,510'13 |
|
ДТП, В/час |
2,040^ |
|
ЭЗД, В/час |
1,04 О'3 |
|
ТИД, А/час |
2,04 О'13 |
|
ПФД, А/час |
1,040'у |
|
Наименование характеристики |
Значение |
|
Предел допускаемых значений относительного СКО выходного сигнала при ручном дозировании, %, не более: - времени удерживания | |
|
ПИД, ДТП, ТИД |
0,5 |
|
ЭЗД, ПФД |
1 |
|
- площади пика ПИД, ДТП |
3 |
|
эзд |
4 |
|
тид |
5 |
|
ПФД |
6 |
|
Пределы допускаемых значений относительного изменения выходного сигнала за 8 часов непрерывной работы при ручном дозировании, %, не более: - времени удерживания | |
|
ПИД, ДТП |
±2 |
|
ЭЗД, ТИД, ПФД |
±3 |
|
- площади пика ПИД, ДТП |
±5 |
|
ЭЗД, ТИД |
±6 |
|
ПФД |
±10 |
|
Потребляемая мощность, В А, не более |
2000 |
|
Габаритные размеры, мм, не более: - хроматограф с детекторами ДТП, ПИД, ПФД, ЭЗД, ТИД |
440x670x450 |
|
Масса, кг, не более - хроматограф |
35 |
|
- детекторы ДТП, ПИД, ПФД, ЭЗД, ТИД |
0,8 |
Таблица 3 - Метрологические характеристики хроматографов газовых TRACE 1310 ГХ с масс-спектрометрическими детекторами ISQ, ITQ, DFS, TSQ 8000
|
Наименование характеристики |
Значение |
|
Тип ионизации |
Электронный удар |
|
Отношение сигнал/шум (режим Scan 200-300 а.е.м., скорость 2 скан/сек, измерение по m/z 284), не менее: - масс-спектрометрический детектор ISQ (при вводе 2 пг контрольного вещества) |
600:1 |
|
-масс-спектрометрический детектор ITQ (при вводе 2 пг контрольного вещества) |
100:1 |
|
- масс-спектрометрический детектор DFS (при вводе 200 пг контрольного вещества) |
25:1 |
|
- масс-спектрометрический детектор TSQ 8000 (при вводе 1 пг контрольного вещества) |
1000:1 |
|
Предел допускаемых значений относительного СКО выходного сигнала при ручном дозировании, %, не более: - времени удерживания |
2 |
|
- площади пика |
5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемых значений изменения выходного сигнала за 8 часов непрерывной работы при ручном дозировании, %, не более: - времени удерживания |
±3 |
|
- площади пика |
±7 |
|
Потребляемая мощность, В А, не более: - масс-спектрометрические детекторы ISQ, ITQ |
1800 |
|
- масс-спектрометрический детектор DFS |
12000 |
|
- масс-спектрометрический детектор TSQ 8000 |
4500 |
|
Габаритные размеры, мм, не более: - масс-спектрометрические детекторы ISQ, ITQ |
440x330x680 |
|
- масс-спектрометрический детектор DFS |
1700x1900x1820 |
|
- масс-спектрометрический детектор TSQ 8000 |
690x560x790 |
|
Масса, кг, не более: - масс-спектрометрические детекторы ISQ, ITQ |
45 |
|
- масс-спектрометрический детектор DFS |
875 |
|
- масс-спектрометрический детектор TSQ 8000 |
118 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от +15 до +27 |
|
- относительная влажность (при 25 °C), % |
от 40 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- напряжение питания, В |
220±10% |
|
- частота, Гц |
50±1 % |
Знак утвержденного типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Комплектность
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- хроматограф газовый TRACE 1310 ГХ (основной блок с интегрированным процессором и электронным контролем);
- детектор (по заказу):
ПИД, ДТП, ЭЗД, ТИД, ПФД;
масс-спектрометрический ISQ, ITQ, DFS, TSQ 8000;
- съемные взаимозаменяемые модули инжекторов;
- съемные взаимозаменяемые модули детекторов;
- комплект принадлежностей (шприцы, трубки с фитингами, уплотняющие элементы, пленочный расходомер и др.);
- комплект инструментов;
- руководство по эксплуатации;
- методику поверки.
Поверка
осуществляется по документу МП 57252-14 «Инструкция. Хроматографы газовые TRACE 1310 ГХ. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 марта 2014 г. и входящему в комплект поставки.
Основные средства поверки: ГСО 7289-96, 7888-2001, 7889-2001, 7495-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю часть правой боковой панели хроматографа.
Сведения о методах измерений
отсутствуют.
Нормативные документы
1 ГОСТ 26703-93 "Хроматографы аналитические газовые. Общие технические требования и методы испытаний".
2 Технические условия ТУ 4215-001-17617584-2013.
3 Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г. № 1034н "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательные метрологических требований к ним, в том числе показателей точности"
4 Приказ Министерства природных ресурсов и экологии РФ от 07.12.2012 г. № 425 "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды и обязательные метрологические требования к ним, в том числе показатели точности"
