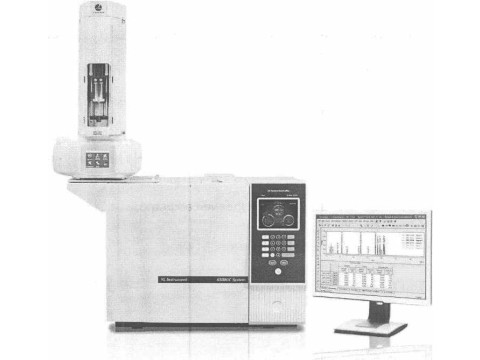

Хроматографы газовые серии YL65xx

Номер в ГРСИ РФ:	РБ 03 09 6072 16
Раздел:	Средства измерений физико-химических величин [9]
Категория:	Хроматографы
Производитель / заявитель:	"Young Lin Instrument Co. Ltd.", Республика Корея

Скачать

Описание типа РБ 03 09 6072 16 [2017-01-10]

rb-03-09-6072-16_2017-01-10.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Хроматографы газовые серии YL65xx (в дальнейшем - хроматографы) предназначены для количественного химического анализа органических и неорганических веществ.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 6072 16
Наименование	Хроматографы газовые серии YL65xx
Год регистрации	2016
Номер сертификата	10572
Дата регистрации	2016-08-30
Срок действия	2021-08-30
Получатель сертификата	фирма "Young Lin Instrument Co. Ltd.", Республика Корея (KR)

Производитель / Заявитель

фирма "Young Lin Instrument Co. Ltd."

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2629-2016.

Поверители

Скачать

Описание типа РБ 03 09 6072 16 [2017-01-10]

rb-03-09-6072-16_2017-01-10.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТ^! Заключение

Назначение

Область применения - пищевая, фармацевтическая, химическая, биохимическая промышленности, экологический контроль, аналитические лаборатории научно-исследовательских институтов и предприятий.

Описание

Принцип действия хроматографов основан на разделении смесей веществ и последующим их детектировании. (

Хроматографы комплектуются следующими детекторами:

- пламенно-ионизационным (FID) детектором;

- детектором по теплопроводности (TCD);

- термоионным детектором (NPD);

- электроннозахватным (ECD) детектором;

- детектором импульсного разряда (PDD);

- пламенно-фотометрическим детектором (FPD);

- масс-спектрометрическим детектором (MSD)

Хроматографы могут одновременно работать с несколькими детекторами.

Ввод пробы может выполняться вручную или с помощью автосамплера.

В хроматографах предусмотрена возможность работы как с ручным контрольным модулем, так и с использованием системы программного обеспечения YL-Clarity software. Данная система позволяет полностью автоматизировать выполнение хроматографического анализа: задание и контроль режимных параметров, регистрация выходных сигналов, обработка результатов измерений и выдача протоколов с результатами анализа. Программное обеспечение YL-Clarity software включает раздел, предусматривающий контроль и тестирование метрологических характеристик хроматографа и выдачу протоколов поверки.

Место нанесения знака поверки приведено в приложении А настоящега=®ви^а-ния типа.

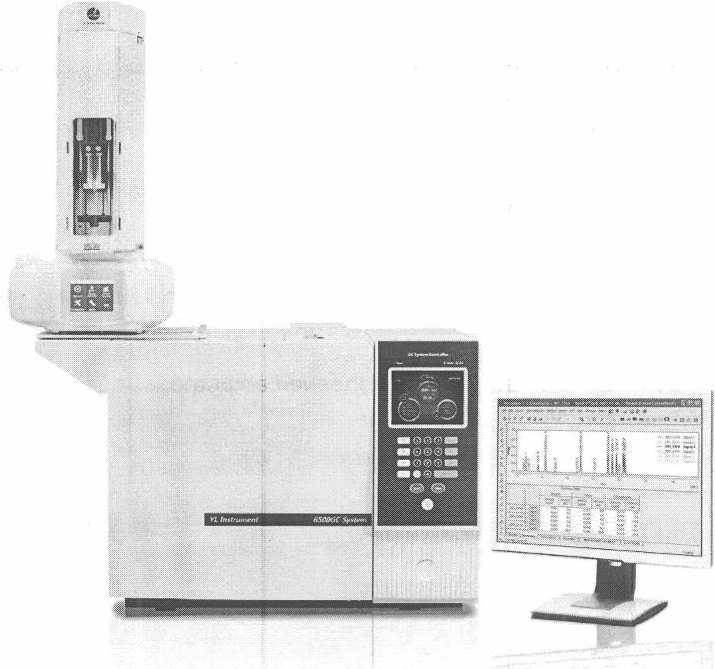

Внешний вид хроматографов приведен на рисунке 1.

Рисунок 1 Внешний вид хроматографов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики хроматографов представлены в таблицах 1-2.

Таблица 1

Т ип детектора Характеристика	Пламенноионизационный (FID)	Детектор по теплопроводности (TCD)	Термоионный (NPD)	Электроннозахватный (ECD)	Импульсного разряда (PDD)	Пламенно-фотометрический (FPD)
Предел детектирования	10 пгС/с (додекан)	12 нг/см3 (н-гептан)	1 nrN/c (азобензол) 1 пгР/с (малатион)	40фг/с (линдан)	1 фг/с (додекан)	4-nrS/c 1 пгР/с (метафос)
Уровень флуктуационных шумов, не более	1-1О‘12А	0,3-10’3 в	5Ю‘12А	0,15-10’12А	5-10’12 А	5-10’12А
Дрейф нулевого сигнала, не более	1-10-nA	1-10'3B	40-10’12 А	5-10‘12А	10 1О12 А	200-10'12 А
ОСКО выходного сигнала (по площади пика) в автоматическом режиме, %, не более	1,0	1,0	1,0	1,0	1,0	1,0
ОСКО выходного сигнала (по площади пика) в ручном режиме, %, не более	2,0	2,0	2,0	2,0	2,0	2,0
ОСКО выходного сигнала (по времени удерживания) в автоматическом режиме, %, не более	0,3	0,3	0,3	0,3	0,3	0,3
Изменение выходного сигнала за 8 ч, %, не более	±5	±5	±10	±10	±10	±10
Диапазон рабочих температур, °C	от 15 до 25
Габаритные размеры, мм, не более: -аналитический блок - аналитический блок с автосамплером	605x455x550 635x455x1050
Масса, кг, не более	70
Потребляемая мощность, кВ А, не более	3,5
Номинальное напряжение питания -'Поименного тока, В	230

Таблица 2

Тип детектора Характеристика “—--— ---------- Диапазон регистрируемых масс, а.е.м.	Масс-спектрометрический (MSD) 1-1200
Скорость сканирования, а.е.м./с	20000
Чувствительность (соотношение сигнал/шум)	1500:1 (1 фгдля ОФН)
ОСКО выходного сигнала (по площади пика) в автоматическом режиме, %, не более	3,3
ОСКО выходного сигнала (по времени удерживания), %, не более	1
Диапазон рабочих температур, °C	от 15 до 25
Габаритные размеры, мм, не более	350x650x500
Масса, кг, не более	48
Потребляемая мощность, Вт, не более	900
Номинальное напряжение питания переменного тока, В	230

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию хроматографа.

Комплектность

Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.

Основной комплект включает:

- хроматограф;

- руководство по эксплуатации;

- методика поверки МРБ МП.2629 - 2016;

- программное обеспечение YL-Clarity software.

ТЕХНИЧЕСКИЕ ДОКУМЕНТ^!

Техническая документация фирмы-изготовителя "Young Lin Instrument Со. Ltd.", Республика Корея.

Методика поверки МРБ МП.2629 - 2016 "Хроматографы газовые серии YL65xx".

Заключение

Хроматографы газовые серии YL65xx соответствуют технической документации фирмы "Young Lin Instrument Со, Ltd.", Республика Корея, требованиям Технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии № ТС BY/112 11.01ТР004 003 11000, срок действия до 06.03.2020).

Межповерочный интервал - не более 12 месяцев (для хроматографов, предназначенных для применения либо ^применяемых в сфере законодательной метрологии).

Научно-исследовательский ^ентр испытаний

средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93

тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
