Хроматографы газовые DANI Master GC
| Номер в ГРСИ РФ: | РБ 03 09 6168 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | "DANI Instruments S.p.A.", Италия |
|
Описание типа РБ 03 09 6168 16 [2017-04-04]
rb-03-09-6168-16_2017-04-04.pdf
|
Скачать |
Хроматографы газовые DANI Master GS (далее - хроматографы) предназначены для качественного и количественного химического анализа органических и неорганических веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6168 16 |
| Наименование | Хроматографы газовые DANI Master GC |
| Год регистрации | 2016 |
| Номер сертификата | 10794 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | фирма "DANI Instruments S.p.A.", Италия (IT) |
Производитель / Заявитель
фирма "DANI Instruments S.p.A."
Адрес: viale Brianza, 87, I 20093 Cologno Monzeme MI
Контакты: Tel: +39 02 25399435, Fax: +39 02 2532252, http: www.danispa.it
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2669-2017. |
Поверители
Скачать
|
Описание типа РБ 03 09 6168 16 [2017-04-04]
rb-03-09-6168-16_2017-04-04.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые DANI Master GS (далее - хроматографы) предназначены для качественного и количественного химического анализа органических и неорганических веществ.
Область применения - лаборатории химической, биохимической, фармацевтической, пищевой промышленности, экологический контроль, аналитические лаборатории научно-исследовательских институтов и предприятий.
Описание
Принцип действия хроматографов основан на разделении смесей веществ с их последующим детектированием.
Хроматограф состоит из основного блока Master GC, включающего устройство ввода проб с автоматическим приводом либо без него, инжекторов, термостата с колонками, а также блока контроля газового потока и системы управления и обработки данных.
Хроматографы построены по модульному принципу и комплектуются различными блоками в соответствии с заказом.
В хроматографе могут быть использованы следующие модификации инжекторов: IN-86, PTV 86, Dual PTV 86, SL/IN Split-Splitless, Dual SL/IN Split-Splitless, Dual SL/IN and PTV. Максимальное количество инжекторов устанавливаемых в хроматографе, не более трех.
Типы колонок, которые могут быть использованы в хроматографе -капиллярные (в комплекте с инжекторами PTV 86, Dual PTV 86, SL/IN
Dual SL/IN Split-Splitless, Dual SL/IN and PTV) и насадочныеш/ю^лекта с инжектором IN-86). (I J
В термостате могут быть установлены до трех капиллярных или насадочных колонок, каждой из которых соответствует определенный инжектор и детектор. Температура колонок регулируется по заданной программе в режиме линейного изменения (со скоростью изменения от 0,1 до 140,0 °С/мин) и изотермически (с шагом 1,0 °C).
Для введения пробы хроматограф может быть оснащен автоматическим приводом для ввода проб. Модификации автоматических приводов для ввода проб: DANI MASTER AS, DANI HSS 86.50, DANI MASTER SHS, DANI MASTER DHS/P&T. Автоматические приводы для ввода проб DANI MASTER SHS и DANI MASTER DHS/P&T оснащены встроенными парофазными установками.
В хроматографе могут быть использованы следующие типы детекторов:
- пламенно-ионизационный (ПИД) FID 86/С;
- времяпролетный масс-селективный (ВП МСД) TOF-MS.
Газ носитель при использовании детектора ПИД - Не, N2, при использовании детектора ВП МСД - Не.
Хроматограф оснащен сенсорным дисплеем, с помощью которого осуществляется управление прибором и на котором отображается вся измерительная информация. Для работы с внешними устройствами (персональный компьютер) имеется возможность передачи данных с помощью протоколов передачи данных RS-232, Ethernet и USB.
Для работы хроматографа с персональным компьютером может быть использовано следующее программное обеспечение: Clarity и MASTER LAB.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1
|
Тип детектора |
Наименование ПО |
Номер версии ПО |
|
ПИД |
Clarity |
v 7.2 |
|
ВП МСД |
MASTER LAB |
v4.0 |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

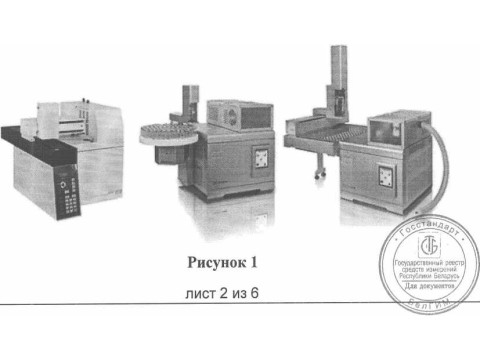

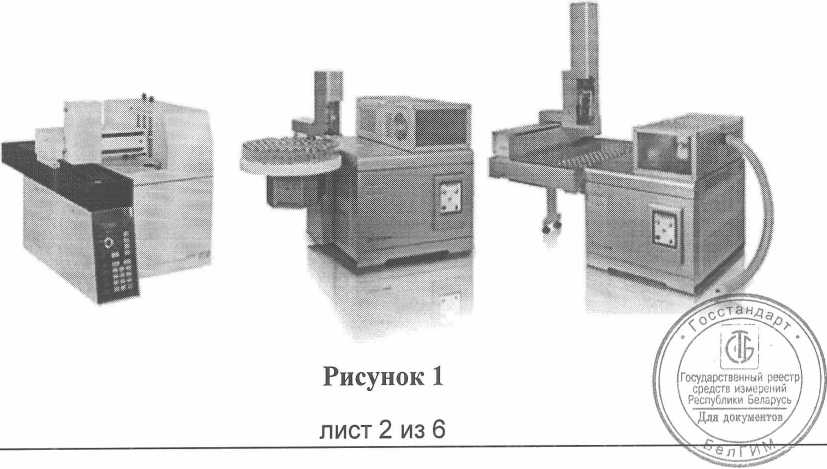

Внешний вид устройств ввода проб с автоматическими приводами для ввода проб приведен на рисунке 1, хроматографа - на рисунке 2.

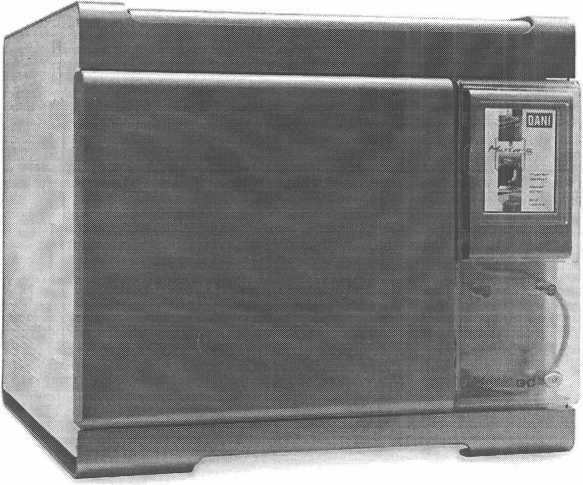

Рисунок 2
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики детекторов, приведены в таблице 2.
Таблица 2
|
Тип детектора |
Пламенноионизационный (ПИД), FID |
Времяпролетный масс-селективный (ВП МСД), ToF MS |
|
Предел детектирования, не более |
2x10'12 г/с (С1б) |
- |
|
Отношение сигнал/шум (S/ N), не менее |
- |
100/1 для 1 пг ОФН (октофторнафталина), m/z 272 в режиме ионизации электронным ударом |
|
- ОСКО (по площади пика) при ручном вводе, %, не более |
5,0 |
- |
|
- ОСКО (по времени удерживания) при ручном вводе, %, не более |
1,0 |
- |
|
- ОСКО (по площади пика) при автоматическом вводе, %, не более |
2,0 |
5,0 |
|
- ОСКО (по времени удерживания) при автоматическом вводе, %, не более |
0,2 |
0,2 |
|
Уровень флуктуационных шумов, мВ, не более |
0,03 |
- |
|
Дрейф нулевого сигнала, мВ/ч, не более |
3,5 |
- |
|
Изменение выходного сигнала за 8 часов непрерывной работы, %, не более |
±5,0 |
|
Описание типа средства измерений | |
|
Напряжение питания переменного тока, В |
от 207 до 253 |
|
Частота питающего напряжения, Гц |
50 |
|
Потребляемая мощность, В-А |
3400 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IPX0 |
|
Габаритные размеры (ДхШхВ), мм, не более* |
570x590x500 |
|
Масса, кг, не более** |
60 |
|
Средний срок службы, лет, не менее Примечания: |
10 |
|
- *без учета габаритов устройств ввода проб и автоматических приводов для | |
|
ввода проб; | |
|
- **без учета массы устройств ввода проб и автоматических приводов для ввода | |
|
проб. | |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °C |
от 5 до 35 |
|
- относительная влажность воздуха, % |
от 40 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Знак утверждения типа | |
|
Знак утверждения типа наносится типографским способом на титульный лист | |
|
эксплуатационной документации. | |
Комплектность | |
|
Стандартный комплект поставки включает: - хроматограф газовый DANI Master GC |
1 шт; |
|
- руководство по эксплуатации |
1 экз; |
|
- CD-диск с программным обеспечением |
1 шт; |
|
- * комплект принадлежностей |
1 компл; |
|
- ** автоматический привод для ввода проб |
1 шт; |
|
_ **устройство ввода проб - методика поверки МРБ МП. _________ |
1 шт; |
|
«Хроматографы газовые DANI Master GC. Методика поверки». |
1 экз. |
|
Примечания: - *в зависимости от модификации; - **в зависимости от заказа. | |
|
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ | |
|
Техническая документация фирмы «DANI Instruments S.p.A.» (Итальянская | |
|
Республика); МРБ МП.<^^ 9 ' ' «Хроматографы газовые D/ |
knMSWxgc». |
|
Методика поверки». |
/ \ '^дарственный оергтп 1 средств измер«Г₽/ 1 |
|
лист 4 из 6 |
\ \Для докумелто» / .у —ЪОеу z, г ‘.а ьЛ ----------------- |
Технические регламенты таможенного союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Хроматографы газовые DANI Master GC соответствуют требованиям технической документации фирмы «DANI Instruments S.p.A.» (Итальянская Республика), ТР ТС 004/2011 и ТР ТС 020/2011.
Межповерочный интервал не более 12 месяцев (для хроматографов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
