Комплексы программно-технические "КЭР АТ"
| Номер в ГРСИ РФ: | РБ 03 23 6041 16 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО "КЭР-Автоматика", г. Набережные Челны |
|
Описание типа РБ 03 23 6041 16 [2016-11-02]
rb-03-23-6041-16_2016-11-02.pdf
|
Скачать |
Комплексы программно-технические «КЭР АТ» (далее комплекс) предназначены для измерений электрического напряжения постоянного тока, силы постоянного электрического тока, электрического сопротивления, а также преобразования этих сигналов в единицы физических величин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 6041 16 |
| Наименование | Комплексы программно-технические "КЭР АТ" |
| Год регистрации | 2016 |
| Номер сертификата | 10507 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2020-02-06 |
| Получатель сертификата | филиал ООО "КЭР-Инжиниринг" "КЭР-Автоматика", г. Казань, Россия (RU) |
Производитель / Заявитель
филиал ООО "КЭР-Инжиниринг" "КЭР-Автоматика"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 4252-011-57249073 МП (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Татарстан" (аттестат аккредитации - №RA.RU.311394, шифр поверительного клейма - AM)(НТК №07-16). |
Поверители
Скачать
|
Описание типа РБ 03 23 6041 16 [2016-11-02]
rb-03-23-6041-16_2016-11-02.pdf
|
Скачать |
Описание типа
Назначение
Комплексы программно-технические «КЭР АТ» (далее комплекс) предназначены для измерений электрического напряжения постоянного тока, силы постоянного электрического тока, электрического сопротивления, а также преобразования этих сигналов в единицы физических величин.
Описание
Принцип действия комплекса основан на преобразовании аналоговых сигналов в цифровой код аналого-цифровым преобразователем с его последующей обработкой по методу наименьших квадратов, преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией на рабочих станциях операторов. Входные измерительные каналы аналоговых сигналов имеют параллельно-последовательную структуру, выходные дискретные и аналоговые, а также, входные дискретные - параллельную.
Принцип работы комплекса заключается в непосредственном контроле входных электрических аналоговых сигналов, полученных от первичных преобразователей, и принятии решения об управлении параметрами технологического процесса.
Комплекс, конструктивно, представляет собой многоуровневую иерархическую систему распределённого типа, состоящую в общем случае из верхнего и нижнего уровней, связанных между собой посредством кабельных (проводных) цифровых линий связи на основе стандартных интерфейсов. Нижний уровень выполнен в виде комплектных шкафов, которые включают в себя электрокоммутационные и распределительные стойки, а также измерительное оборудование, выполненное на базе промышленных логических контроллеров (ПЛК) и модулей ввода-вывода. Верхний уровень представлен техническими средствами сбора и обработки информации, выполнен на базе IBM PC совместимых компьютеров промышленного или офисного исполнения под управлением операционных систем WINDOWS, объединённые локальной вычислительной сетью на базе протоколов семейства IP.
Места установки пломб и нанесения оттисков клейм от несанкционированного доступа на технические средства из состава комплекса предусмотрены на шкафах, в которых располагаются измерительные компоненты и элементы удаленной связи с объектом (УСО), которые закрываются на ключ или пломбируются. Защита от несанкционированного доступа обеспечивается наличием ключей для шкафов.

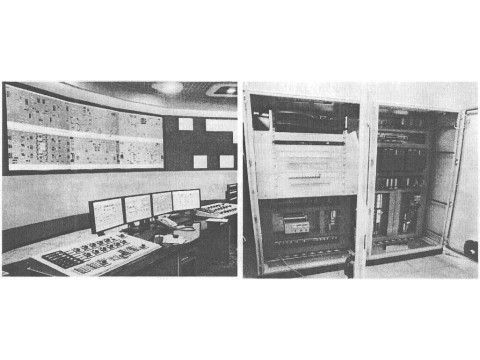

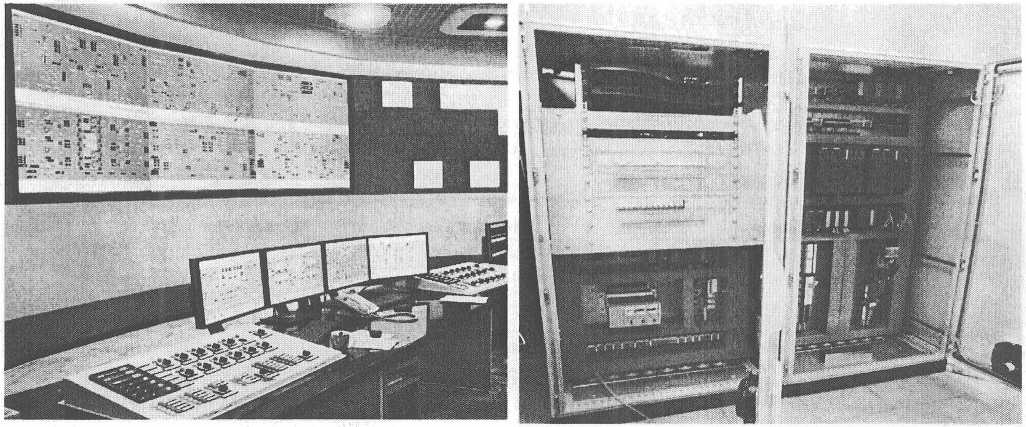

Фотография общего вида комплекса программно-технического «КЭР АТ» приведена на фото 1.
Фото 1. Фотография общего вида комплекса программно-технического «КЭР АТ».
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Metrology.v3.exe |
|
Номер версии (идентификационный номер) ПО |
3.0 |
|
Цифровой идентификатор ПО |
7113В854 |
|
Другие идентификационные данные (если имеются) |
- |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MetrologyModels.dll |
|
Номер версии (идентификационный номер) ПО |
3.0 |
|
Цифровой идентификатор ПО |
7EF477E9 |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокой (в соответствии с Р 50.2.077-2014).
Технические характеристики
Основные метрологические и технические характеристики комплексов программнотехнических «КЭР АТ» приведены в таблице 2.
Таблица 2.
|
Диапазон измерения напряжения, В |
-10.....+10 |
|
Пределы допускаемой основной приведенной погрешности канала измерения напряжения постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности канала измерения напряжения постоянного тока, %/10 °C |
± 0,05 |
|
Диапазон измерения силы постоянного тока, мА |
0.....+20 -50.....+50 |
|
Пределы допускаемой основной приведенной погрешности канала измерения силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности канала измерения силы постоянного тока, %/10 °C |
±0,05 |
|
Диапазон измерения электрического сопротивления, кОм |
0-5 |
|
Пределы допускаемой основной приведенной погрешности канала измерения электрического сопротивления, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности канала измерения электрического сопротивления, %/10 °C |
±0,1 |
|
Диапазон измерения температур с помощью внешних термопар, °C |
-150 ... +1300 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопар, °C |
± 0,8 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры с помощью внешних термопар, °C /10 °C |
±0,4 |
|
Диапазон измерения температур с помощью внешних термопреобразователей сопротивления, °C |
-200 ... +600 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений, |
± 0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений, °C /10 °C |
±0,25 |
|
Диапазон измерения количества импульсов |
0...65535 |
|
Пределы допускаемой абсолютной погрешности измерения количества импульсов |
± 1 |
|
Диапазон измерений частоты, Гц |
1 ... 100000 |
|
Пределы допускаемой основной приведенной погрешности измерений частоты, % |
± 0,003 |
|
Пределы допускаемой дополнительной приведенной погрешности р измерений частоты, % |
± 0,001 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
0 ... +10 0 ... -10 |
|
Пределы допускаемой приведенной погрешности воспроизведения (силы, напряжения постоянного тока, % |
±0,2 |
|
Диапазон воспроизведения силы постоянного тока, мА |
0...20 |
|
Пределы допускаемой приведенной погрешности воспроизведения силы постоянного тока, % |
± 0,2 |
|
Номинальное напряжение питания главных цепей, В |
3x380 |
|
Номинальное напряжение питания вспомогательных цепей, В |
220 |
|
Номинальная частота, Гц |
50 |
|
Габаритные размеры составных частей, мм, не более |
1500x1500x2500 |
|
Масса, кг, не более |
800 |
|
Средний срок службы, лет, не менее |
15 |
|
Условия эксплуатации: диапазон рабочих температур, °C - для устройств верхнего уровня - для устройств нижнего уровня относительная влажность воздуха при температуре 25 °C, % атмосферное давление, кПа |
от 10 до 35 от - 40 до 60 от 5 до 95 от 84 до 106,7 |
Знак утверждения типа
наносится типографским способом в левый верхний угол титульного листа документов:
- «Комплексы программно-технические «КЭР АТ». Руководство по эксплуатации. 4252-011-57249073 РЭ»;
- «Комплексы программно-технические «КЭР АТ». Паспорт. 4252-011-57249073 ПС.
Комплектность
В комплект поставки входят технические средства, программные средства и документация в соответствии с таблицей 3.
Таблица 3.
|
Условное обозначение элементов комплекса |
Наименование |
Кол-во |
Примечание |
|
КЭР АТ-ШУ |
Шкаф управления и контроля |
1 шт. |
1 .Количество по заказу 2 .Комплектность согласно проектно-конструкторской документации |
|
КЭР АТ-ШР |
Шкаф расширения |
1 шт. |
1 .Количество по заказу 2 .Комплектность согласно проектно-конструкторской документации |
|
КЭР АТ-ШС |
Шкаф управления силовой |
1 шт. |
1 .Количество по заказу 2 .Комплектность согласно проектно-конструкторской документации |
|
КЭР АТ-ШЛ |
Шкаф управления локальный |
1 шт. |
1 .Количество по заказу 2 .Комплектность согласно проектно-конструкторской документации |
|
КЭР AT-IIIK |
Шкаф коммуникационного оборудования |
1 шт. |
1 .Количество по заказу 2 .Комплектность согласно проектно-конструкторской документации |
|
КЭР АТ-ШПР |
Шкаф промежуточных реле |
1 шт. |
1 .Количество по заказу 2 .Комплектность согласно проектно-конструкторской документации |
|
КЭР АТ-ШП |
Шкаф питания |
1 шт. |
1 .Количество по заказу 2 .Комплектность согласно проектно-конструкторской документации |
|
КЭР АТ-АРМ-С |
Автоматизированное рабочее место сервер приложения |
1 шт. |
1 .Количество по заказу 2 .Комплектность согласно проектно-конструкторской документации |
|
КЭР АТ-АРМ-И |
Автоматизированное рабочее место инженера |
1 шт. |
1 .Количество по заказу 2 .Комплектность согласно проектно-конструкторской документации |
|
КЭР АТ-АРМ-О |
Автоматизированное рабочее место оператора |
1 шт. |
1 .Количество по заказу 2,Комплектность согласно проектно-конструкторской документации |
|
КЭР АТ-АРМ-М |
Автоматизированное рабочее место метролога |
1 шт. |
Комплектность согласно проектно-конструкторской документации |
|
КЭР АТ - ПО |
Программное обеспечение комплекса программнотехнического «КЭР АТ» |
1 компл. | |
|
Комплекс программнотехнический «КЭР АТ» 4252-011-57249073 РЭ |
Руководство по эксплуатации |
1 экз. | |
|
Комплекс программнотехнический «КЭР АТ» 4252-011-57249073 ПС |
Паспорт |
1 экз. | |
|
Комплекс программнотехнический «КЭР АТ» 4252-011-57249073 МП |
Методика поверки |
1 экз. |
Поверка
осуществляется по документу 4252-011-57249073 МП «ГСП. Комплекс программнотехнический «КЭР АТ». Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» в октябре 2014 г.
Основные рекомендуемые средства поверки и их метрологические характеристики:
- установка для проверки электрической безопасности GPI-735A, пг ± 1 % (0,1-5) кВ,
пг ± 5 % (1-500) МОм, пг ± 10 % (501-2000) МОм, пг ± 20 % (2001-9900) МОм;
- магазин электрического сопротивления Р4834, пг ±0,02 %;
- калибратор многофункциональный МС 1200, пг ±0,015 %;
- частотомер электронно-счетный 43-85/5, пг ±1x10-7 %;
а]
- генератор сигналов специальной формы GFG-3015, пг ± (0,02 + 5 ед.счета),;
- калибратор процессов многофункциональный Fluke 726, пг ±*0,01 %.
Сведения о методах измерений
изложены в разделе 2 «Использование по назначению» Руководства по эксплуатап «Комплекс программно-технический «КЭР АТ» 4252-011-57249073 РЭ».
Нормативные документы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государствен! поверочная схема для средств измерений силы постоянного электрического тока в диапазс от Г10 "16 до 30 А.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерен постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерен температуры.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерен времени и частоты.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Обп технические условия.
ГОСТ 24.104-85 Единая система стандартов автоматизированных сисэ управления. Автоматизированные системы управления. Общие требования.
ТУ 4252-011-57249073-2008 «Комплексы программно-технические «КЭР АТ»».
Рекомендации к применению
- осуществление производственного контроля за соблюдением установлен» Законодательством Российской Федерации требований промышленной безопасности эксплуатации опасного производственного объекта.
