Устройства разрядно-диагностические "КОНБАТ"/"CONBAT" (ВСТ, ВСТ-О, ВСТ-М)
| Номер в ГРСИ РФ: | РБ 03 13 6046 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "ПТК "Логический Элемент", г. Москва |
|
Описание типа РБ 03 13 6046 16 [2016-11-24]
rb-03-13-6046-16_2016-11-24.pdf
|
Скачать |
Разрядно - Диагностические устройства «KOHBAT»/«CONBAT» (ВСТ, ВСТ-О, ВСТ-М) предназначены для измерения напряжения групп аккумуляторных батарей и элементов питания, тестирования и оценки емкости, а так же разряда аккумуляторных батарей в точном соответствии с установленным разрядным током.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6046 16 |
| Наименование | Устройства разрядно-диагностические "КОНБАТ"/"CONBAT" (ВСТ, ВСТ-О, ВСТ-М) |
| Год регистрации | 2016 |
| Номер сертификата | 10512 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2017-06-01 |
| Получатель сертификата | ООО "ПТК "Логический Элемент", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "ПТК "Логический Элемент"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов - группы аккумуляторных батарей со значением тока до 300 А и напряжением до 600 В (НТК №07-16). |
| Методика поверки | Поверка проводится по МП-321/447-2012. |
| Признание поверки | Первичная при выпуске из производства и периодическая: Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - МА)(НТК №07-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 6046 16 [2016-11-24]
rb-03-13-6046-16_2016-11-24.pdf
|
Скачать |
Описание типа
Назначение
Разрядно - Диагностические устройства «KOHBAT»/«CONBAT» (ВСТ, ВСТ-О, ВСТ-М) предназначены для измерения напряжения групп аккумуляторных батарей и элементов питания, тестирования и оценки емкости, а так же разряда аккумуляторных батарей в точном соответствии с установленным разрядным током.
Описание

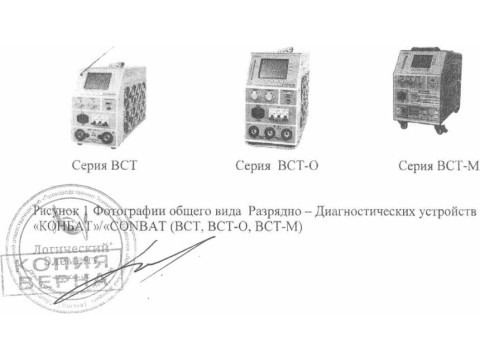

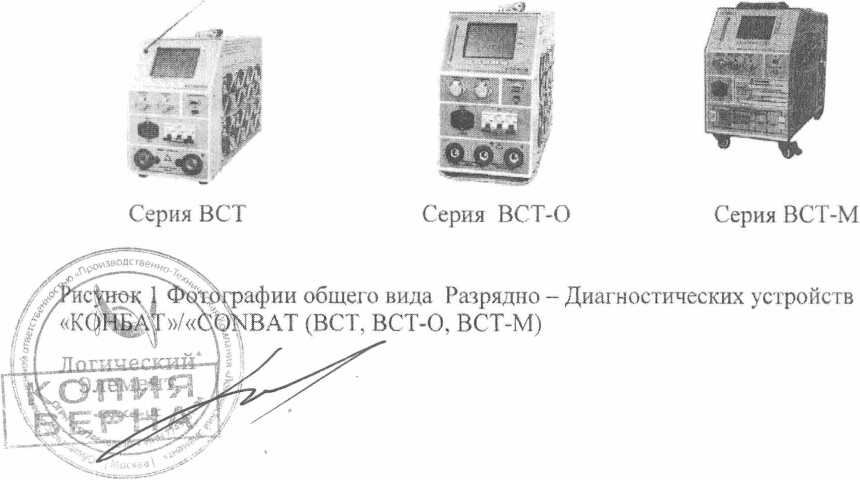

Разрядно - Диагностические устройства аккумуляторных батарей «KOHBAT»/«CONBAT» (ВСТ, ВСТ-О, ВСТ-М) позволяют проводить измерение напряжения групп аккумуляторных батарей, тестирования остаточной емкости групп аккумуляторных батарей путем проведения зарядно-разрядных циклов в режиме разряда стабилизированным значением тока или мощности до конечного напряжения с непосредственным контролем каждой аккумуляторной батареи или аккумулятора в группе.
Для групп аккумуляторных батарей состоящих из нескольких последовательно соединённых аккумуляторных батарей или аккумуляторов, фактическая емкость будет рассчитываться по емкости самого «слабого» аккумулятора. Основная цель процесса тестирования групп аккумуляторных батарей методом заряда-разряда - определение остаточной емкости всей группы аккумуляторных батарей и аккумуляторов по отдельности. Выявление «отстающего» аккумулятора и его замена, позволит увеличить емкость и срок службы всей группы аккумуляторной батареи.
Как правило, при проведении классического зарядно-разрядного цикла для группы аккумуляторных батарей необходимо приложить нагрузку позволяющую стабилизировать ток разряда для тестируемой группы и осуществлять измерения напряжения каждого аккумулятора или аккумуляторной батареи по отдельности и группы в целом во время тестирования. Основываясь на данных, полученных в результате тестирования, рассчитывается остаточная емкость аккумуляторной батареи.
Пример условного обозначения Разрядно - Диагностического устройства аккумуляторных батарей «KOHBAT»/«CONBAT» — BCT-O-X/Y
Где ВСТ - О - тип Разрядно - Диагностического устройства «KOI TBAT»/«CONBAT»;
X - номинальное напряжение тестируемой группы аккумуляторных батарей, В;
Y - максимальный разрядный ток, А.
Технические характеристики
Основные метрологические характеристики Разрядно - Диагностических устройств «KOHBAT»/«CONBAT» ВСТ приведены в таблице I.
Таблица 1 - Основные метрологические характерце гики Разрядно - Диагност ических устройств «KOHEAT»/«CONBAT» ВСТ _____........................__...............___...... _................................._
|
Модификация |
Диапазон измерения напряжения постоянного тока, В |
Диапазон напряжений В / максимальный ток разряда при, А |
Относительная погрешность измерения напряжения постоянного тока групп аккумуляторных батарей,% |
Относительная погрешность измерения напряжения постоянного тока элементов питания, % |
Относительная погрешность измерения тока разряда аккумуляторных батарей, % |
|
ВСТ |
20-60 |
20-40 / 150 40-60 / 300 |
0,5 |
0,05 |
0.5 |
|
20-600 |
20-110/50 95-190/25 190-260/50 300-600 / 60 |
0,5 |
0,05 |
0,5 | |
|
95-260 |
95-190 / 75 190-260/ 150 |
0.5 |
0,05 |
0,5 |
Основные метрологические характеристики Разрядно - Диагностических устройств «КОНБАТ»/«СОЫВАТ» ВС'Г-0 приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики Разрядно.....Диагностических устройств
<-k'OnbAT»/«CONBAT» ВСТ-0...__.._........ ........... _ ________
|
[одификация |
Диапазон измерения напряжения постоянного тока, В |
Диапазон напряжений В / максимальный ток разряда при. А |
Относительная по1решность измерения напряжения постоянного тока групп аккумуляторных Батарей,% |
Относительная погрешность измерения напряжения постоянного тока элементов питания, % |
Относительная погрешность измерения тока разряда аккумуляторных батарей.% |
|
ВС 1-0 |
20-60 |
20-60/ 150 |
0,5 |
0.05 |
0.5 |
|
95-260 |
95-190/25 190-260 / 50 |
0,5 |
0,05 |
0,5 | |
|
95-260 |
95-190/75 190-260/150 |
0,5 |
0,05 |
0,5 |
Основные метрологические характеристики Разрядно - Диагностических устройств tKOIlbAT»/«CONBAT» ВСТ-М приведены в таблице 3.
Габлица 3 - Основные метрологические характеристики Разрядно - Диагностических устройств KOI 1EAT»/«CONBAT» ВСТ-М
|
ификация р-М |
Диапазон измерения напряжения постоянного гока, В |
Диапазон напряжений В / максимальный ток разряда при, А |
Относительная погрешность измерения напряжения постоянного тока групп аккумуляторных Батарей,% |
Относительная погрешность измерения напряжения постоянного тока элементов питания, % |
Относительная погрешность измерения тока разряда аккумуляторных батарей,% |
|
\2Ц-60 |
20-60 / 450 |
0,5 |
0,05 |
0.S S | |
|
зШоо —4--L.<^---------- |
300-600/ 100 |
0,5 |
0,05 |
0.5 | |
j Л о гпт' '•г’/и | убшси
Технические характеристики Разрядно ~ Диагностических устройств «КОНБАТ»/«СОИВАТ» (ВСТ, ВСТ-О, ВСТ-М) приведены в таблице 4.
Таблица 4 - Технические характеристики Разрядно - Диагностических устройств
<OHEAT»/«CONBAT» (ВСТ, ВСТ-О, ВСТ-М)........._............ _........
|
№ п’\п |
Модификация |
Масса, кг |
Размер, мм |
|
]......... |
ВСТ |
18 |
628 х 223 х 372 |
|
2 |
24 |
670 х 370 х 230 | |
|
3 |
18 |
628 х 223 х 372 | |
|
4 |
ВСТ-О |
15 |
510 х 370 х 220 |
|
5 |
15 |
510 х 370 х 220 | |
|
6 |
52 |
900 х 630 х 220 | |
|
7 |
ВСТ-М |
33,5 |
600 х. 490 х 280 |
|
8 |
34 |
600 х 490 х 280 |
Условия хранения и эксплуатации
Температура
Рабочая................... от 18 °C до 28 °C
Хранения................................................................от минус 50 °C до 50 °C
Атмосферное давление 84... 107 кПа, (630.. .800 мм рт.ст.)
Питание:
220 В переменного тока, однофазное 45 Гц ~ 65 Гц
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель Разрядно - Диагностических устройств «KOHBAT»/«CONBAT» (ВСТ, ВСТ-О, ВСТ-М) методом трафаретной печати и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
|
Таблица 5 - комплектность Разрядно - Диагностических устройств (ВС Г, ВСТ-О, ВСТ-М). |
«KOHEAT»/«CONBA1 |
|
Наименование |
Количество, шт. |
|
’азрядно - Диагностическое устройство «KOHEAT»/«CONBAT» ВС Т, ВСТ-О, ВСТ-М) |
1 |
|
Кабель питания |
I |
|
Шиловой кабель |
2 |
|
уководс гво по эксплуатации |
1 |
|
(етодика поверки МП-321/447-2012 |
1 |
|
Д1чик по ’лементного контроля |
поставляется по ipe-бованию заказчика |
|
ндивид) ильная у паковка |
1 |
Поверка
Осуществляется по документу МП-321/447-2012 «Разрядно - Диагностические устройства хКОНБАЪ/kCONBAT» ВСТ, ВСТ-О, ВСТ-М. Методика поверки».
Основным средствами поверки являются калибратор универсальный FLUKE 5520А диапазон
ЮСПрОИЗР^КНАЯЙ
нряжепия постоянного тока 0 ...±- 1020В, погрешность воспроизведения на-ад^ка ± 0,0012 %. Шунт измерительный 75 ШИСВ. 1-1000,
югр£1мост^^!|, муй^иметр 3458А, диапазон измерения напряжений постоянного тока до ООО (у погрешность измерения напряжения постоянного тока ± 0,0008 %
« ля’ ......‘
Сведения о методах измерений
Сведения о методах измерений изложены в документе Разрядно-диагностические устройства <<KOHEAT»/«CONBAT» (ВСТ, ВСТ-О, ВСТ-М). Руководство по эксплуатации.
Нормативные документы
Технические условия ТУ 4220-003-60536623-2011
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
ГОСТ 12.3.019-80 «Техника безопасности при эксплуатации ЗИП»
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Рекомендации к применению
Применяются вне сферы государственного регулирования обеспечения единства измерений.
