Толщиномеры ультразвуковые Булат-1М

Назначение

Толщиномеры ультразвуковые БУЛАТ - 1М (далее - толщиномеры) предназначены для измерений толщины изделий из конструкционных металлических сплавов.

Описание

Работа толщиномеров основана на ультразвуковом импульсном эхо-методе измерения, который использует свойства ультразвуковых колебаний (УЗК) отражаться от границы раздела сред с разными акустическими свойствами.

Толщиномеры состоят из блока обработки информации и преобразователей.

Блок обработки информации вырабатывает запускающий импульс, подаваемый на излучающую пластину акустического преобразователя, которая излучает импульс УЗК через линию задержки в изделие. Импульс УЗК распространяется в изделии до внутренней поверхности изделия, отражается от нее, распространяется в противоположном направлении и, пройдя линию задержки, принимается приемной пластиной. Время распространения УЗК связано с толщиной изделия. Принятый импульс усиливается и подается на вход блока обработки информации, который формирует цифровой код, пропорциональный времени распространения импульса в изделии с учетов времени распространения в линиях задержки, после чего встроенная микро-ЭВМ вычисляет толщину измеряемого изделия. Блок обработки информации состоит из корпуса, на верхней крышке которого расположены клавиатура, дисплей и установочная мера, на торцевой поверхности - разъем для подключения преобразователей и разъем для подключения кабеля связи с компьютером. На дисплее отображаются результаты измерений.

Установочная мера жестко закреплена на корпусе блока обработки информации. Имеет толщину 6 мм и применяется для юстировки толщиномера.

Питание осуществляется от двух аккумуляторных батарей или элементов питания, устанавливаемых в расположенный в нижней части блока обработки информации батарейный отсек.

Измерение толщины изделий выполняется с помощью преобразователей: П112-10-6/2-А, П112-5-10/2-А, П112-5-6/2-А, П112-5-12/2-Б, П112-10-4х4-Б, П112-2,5-12/2-Б, которые подразделяются на серии 01 или 02 в зависимости от диапазона измерений.

Возможно подключение толщиномеров к компьютеру через USB-кабель.

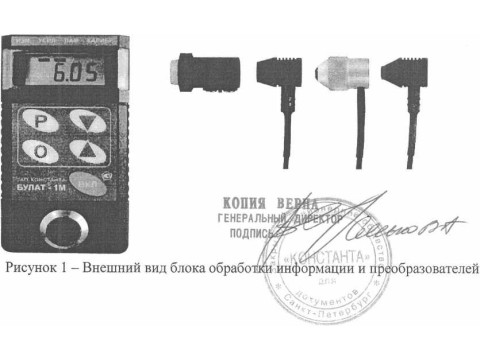

Внешний вид блока обработки информации и преобразователей представлен на рисунке 1.

Лист № 2 всего листов 3 Программное обеспечение

Толщиномеры имеют встроенное программное обеспечение Ыш_11 (далее - ПО). ПО обеспечивает идентификацию преобразователя, обработку, регистрацию, ведение архива результатов измерений и передачу данных.

Таблица 1

«С» по МИ 3286-2010.

При нормировании метрологических характеристик было учтено влияние программного обеспечения.

Технические характеристики

1. Диапазоны измерений толщин и габаритные размеры преобразователей приведены в таблице 2.

Таблица 2

2. Пределы допускаемой основной абсолютной погрешности измерений

толщины, мм                                                                ±(0,002h+0,05),

где h - измеряемая величина в мм.

3. Пределы допускаемой дополнительной абсолютной погрешности измерений толщины

при изменении температуры от -20 °C до +15 °C и от +25 °C до +50 °C, мм ±(0,002h+0,05).

4. Масса, кг, не более:

- блока обработки информации

- преобразователя

5. Габаритные размеры блока обработки информации, мм, не более             125x65x35.

6. Средний срок службы, лет

7. Наработка на отказ, ч

8. Напряжение питания, В                                                   от 2,0 до 3,2

9. Потребляемая мощность, мВт, не более

10. Шероховатость поверхности измеряемого изделия Rz, мкм, не более

11. Радиус кривизны измеряемого изделия, мм, не менее

12. Условия эксплуатации:

- диапазон температуры окружающего воздуха и измеряемого изделия, °C от -20 до +50:

- относительная влажность воздуха, %, не более

Знак утверждения типа

Знак утверждения типа руководства по эксплуатации информации.

способом на

крышку блока обработки

наносится типографским и печатным способомZia

титульный лист

КОПИЯ

ГЕНЕРАЛ^ ПОДПИСЬ 97

Комплектность

Комплектность толщиномеров представлена в таблице 3.

Таблица 3

* Толщиномер может быть укомплектован любым из преобразователей. Количество и тип преобразователей по требованию заказчика.

Поверка

осуществляется по документу «Толщиномеры ультразвуковые БУЛАТ - 1М. Методика поверки. МП 2512-0012-2013», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2013 г. Основными средствами поверки являются: комплект образцовых ультразвуковых мер толщины КМТ176М-1 (Госреестр № 6578-78), длиномер горизонтальный Labconcept NANO 350 (Госреестр № 46983-11).

Сведения о методах измерений

Методика измерений приведена в документе:

УАЛТ.012.000.00РЭ. «Толщиномеры ультразвуковые БУЛАТ - 1М». Руководство по эксплуатации», 2013 г.

Нормативные документы

ТУ 4276-033-27449627-13. «Толщиномеры ультразвуковые БУЛАТ - 1М». Технические условия, 2013 г.

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязателы i ым требованиям.
