Толщиномеры покрытий магнитные цифровые МТЦ-3

Назначение

Толщиномеры покрытий магнитные цифровые МТЦ-3 (далее - толщиномер) предназначены для измерения толщины лакокрасочных, теплозащитных, гальванических и других неферромагнитных покрытий, нанесённых на изделия из сталей и других ферромагнитных материалов, а также для измерения толщины никелевых покрытий, нанесённых на основания из ферромагнитных или неферромагнитных материалов. Толщиномеры используются для измерения толщины покрытий, нанесённых на плоские и выпуклые поверхности изделий.

Область применения - контроль толщин покрытий в гальваническом производстве, на предприятиях строительной, машиностроительной, авиационной промышленности, энергетики

Описание

Принцип работы толщиномеров основан на локальном намагничивании постоянным магнитом участка контролируемого изделия и последующем измерении индукции магнитного поля над этим участком. В качестве намагничивающего устройства используется стержневой магнит из высококоэрцитивного материала, обладающего большой остаточной намагниченностью. Малые геометрические размеры магнита и практически точечный контакт обеспечивают высокую локальность измерений, а относительно большое намагничивающее поле - единую градуировку при измерениях толщины неферромагнитных покрытий, изготовленных из сталей разных марок. Информация о толщине измеряемого покрытия выводится на индикаторное табло толщиномера.

Толщиномеры, в зависимости от вида контролируемых покрытий и оснований под покрытиями, изготавливаются в виде базовой модели МТЦ-3 и следующих модификаций: МТЦ-3-1, МТЦ-3-2, МТЦ-3-3, МТЦ-3-4 и МТЦ-3-5.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

Внешний вид толщиномеров приведен на рисунке 1.

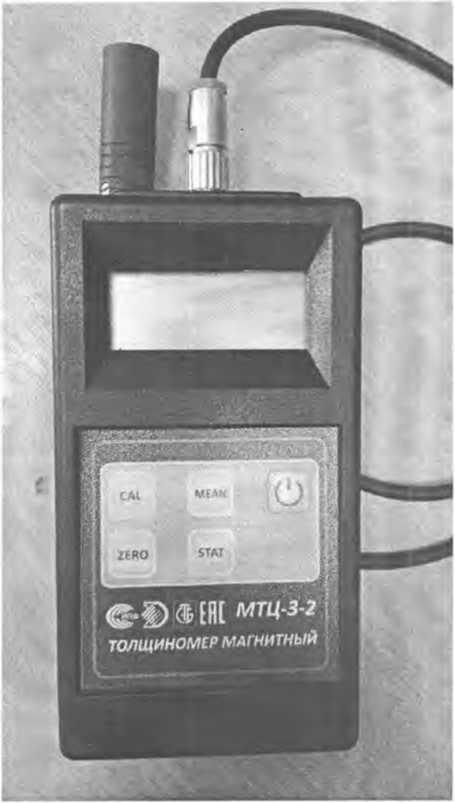

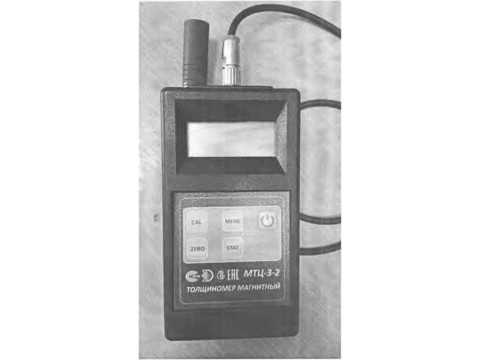

Рисунок 1 - Внешний вид толщиномера

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Диапазон измерений для различных модификаций толщиномера указан в таблице 1.

Таблица 1

Продолжение таблицы 1

2. Пределы допускаемой абсолютной погрешности толщиномеров составляют ±(1,5 + 0,02Н) мкм, где Н - измеряемая толщина покрытия, мкм

3. Минимальное значение толщины основания - 1 мм

4. Минимальный радиус кривизны основания -40 мм

5. Параметр шероховатости основания Rz - не более 20 мкм

6. Время одного измерения - не более 1 с

7. Время установления рабочего режима - не более 60 с

8. Время непрерывной работы - не менее 8 ч

9. Ток потребления - не более 14 мА

10. Диапазон изменений напряжения питания - от 2,75 до 3,30 В

11. Толщиномер по истечении 5 мин после проведения измерений или нажатия кнопок выключается автоматически

12. Габаритные размеры:

- электронного блока - не более 150x85x45 мм;

- преобразователя - не более 019x70 мм.

13. Масса одного толщиномера любой модификации - не более 0,3 кг.

14. Диапазон рабочих температур - от минус 10 °C до плюс 40 °C.

15. Средняя наработка на отказ То - не менее 5000 ч.

16. Средний срок службы - не менее 10 лет.

17. Среднее время восстановления ТВ - не более 1 ч.

Знак утверждения типа

Знак Утверждения типа, изображённый на специальной плёнке методом компьютерной печати, наносится на переднюю панель электронного блока толщиномера, а также на титульный лист руководства по эксплуатации толщиномера типографским способом.

Комплектность

Комплект поставки соответствует таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100289280.011 - 2004 Толщиномеры покрытий магнитные цифровые МТЦ-3. Технические условия.

ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

МРБ МП.1416-2004 Толщиномер покрытий магнитный цифровой МТЦ-3. Методика поверки.

Заключение

Толщиномеры покрытий магнитные цифровые МТЦ-3 соответствуют требованиям ТУ РБ 100289280.011 -2004 и ГОСТ 12997-84.

Толщиномеры покрытий магнитные цифровые МТЦ-3 соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР020 003 16640 от 15.04.2016).

Межповерочный интервал - не более 12 месяцев (для тощиномеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, 93.

Тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025
