Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т

Назначение

Толщиномеры покрытий ТМ-2, ТМ-4, ТМ-4Т (далее - толщиномеры покрытий) предназначены для локального измерения толщины нетокопроводящих (лакокрасочных и т.д.), а ТМ-3 - токопроводящих (гальванических) покрытий, наносимых на токопропроводящий магнитный или немагнитный материал основания толщиной не менее 1 мм.

Описание

Толщиномеры покрытий являются портативными одноканальными приборами.

Принцип действия толщиномеров покрытий основан на измерении величины электродвижущей силы (ЭДС), возникающей в измерительной обмотке магнитоиндукционного преобразователя при установке его на изделие.

Толщиномеры покрытий состоят из электронного блока и измерительного преобразователя, соединенных гибким кабелем.

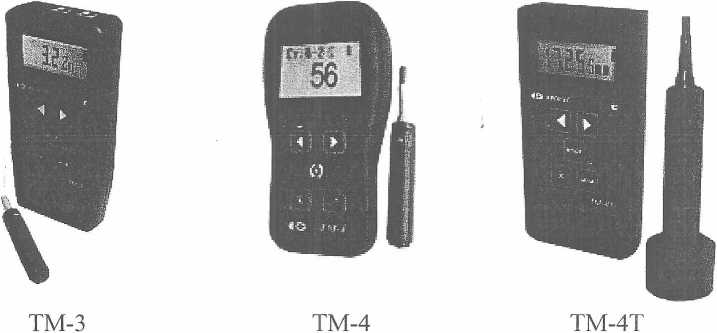

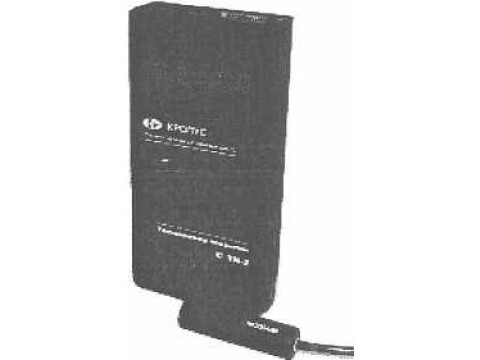

Фотографии общего вида толщиномеров покрытий представлены на рисунке 1.

ТМ-2

Рисунок 1 - Общий вид толщиномеров покрытий

Электронный блок толщиномеров покрытий состоит из:

задающего генератора, обеспечивающего питание обмотки возбуждения преобразователя;

- устройства аналоговой и цифровой обработки информационного сигнала, возникающего в измерительной обмотке преобразователя и жидкокристаллического индикатора.

Измерительные преобразователи толщиномеров покрытий ТМ-2, ТМ-4 состоят из катушки возбуждения и 2-х измерительных катушек, включенных дифференциально и расположенных на стержневом сендастовом и ферритовом сердечниках.

Измерительные преобразователи толщиномеров покрытий ТМ-3 и ТМ-4Т состоят из катушки расположенной на стержневом ферритовом сердечнике.

На индикаторе толщиномеров покрытий отображается величина ЭДС в милливольтах, возникающая в измерительной обмотке магнитоиндукционного преобразователя и зависящая от свойств материала основания и толщины покрытия.

В толщиномерах покрытий ТМ-2 для перевода измеренного значения в микрометры необходимо пользоваться переводными таблицами.

В толщиномерах покрытий ТМ-3, ТМ-4, ТМ-4Т для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено от 10 до 14 шкал.

Через разъем соединения толщиномеров покрытий ТМ-3, ТМ-4, ТМ-4Т с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.

Толщиномеры покрытий пломбируется на боковой стороне электронного блока. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Толщиномеры покрытий применяются с преобразователями, изготавливаемыми ООО «НВП «КРОПУС». У толщиномеров покрытий ТМ-2 кабель преобразователя встроен в электронный блок, у толщиномеров покрытий ТМ-3, ТМ-4, ТМ-4Т - съемные преобразователи.

С толщиномером покрытий ТМ-4 применяются преобразователи, приведенные в таблице 1.

Таблица 1

Толщиномеры ТМ-4Т комплектуются одним из преобразователей: ВДП-07 - с диапазоном измерений от 2 до 30 мм и ВДП-08 - с диапазоном измерений от 5 до 60 мм.

Объектами измерений могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм - для толщиномеров покрытий ТМ-2, ТМ-3, ТМ-4, и с радиусом кривизны не менее 20 мм - для толщиномеров покрытий ТМ-4Т.

Программное обеспечение

На электронные блоки толщиномеров покрытий устанавливается программное обеспечение (ПО), которое выполняет следующие основные функции:

- управление электронным блоком толщиномера покрытий;

- изменение настроек;

- калибровка электронного блока

- отображение результатов измерений на дисплее толщиномера покрытий.

На компьютере устанавливается вспомогательное ПО Scale, ScaleM, DLogger.

ПО Scale применяется для построения шкал и вывода переводных таблиц для толщиномеров покрытий ТМ-2 и построения шкал и запись их из ПК в прибор толщиномеров покрытий ТМ-3, ТМ-4-Г. ПО ScaleM применяется для построения шкал и их записи в прибор или удалении толщиномеров покрытий ТМ-4. ПО DLogger применяется для чтения результатом измерений с электронных блоков толщиномеров ТМ-3, ТМ-4, ТМ-4Т и сохранения на компьютере.

Идентификационные признаки ПО толщиномеров покрытий соответствуют данным, приведенным в таблице 2.

Таблица 2

Защита ПО толщиномеров покрытий от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010.

Технические характеристики

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководств по эксплуатации ТМ-2.00.00.00.00 РЭ, ТМ-3.00.00.00.00 РЭ, ТМ-4.00.00.00.00 РЭ, ТМ-4Т.00.00.00.00 РЭ методом печати и на переднюю панель электронного блока толщиномеров покрытий ТМ-2, ТМ-3, ТМ-4Т, заднюю панель толщиномеров покрытий ТМ-4 методом лазерной гравировки.

Комплектность

Таблица 4

* - С встроенным преобразователем_______________

** - Тип и количество зависит от заказа потребителя

2. Меры толщины покрытий МТ. Диапазон толщин мер от 2 до 60 мм. Пределы допускаемого среднеквадратического отклонения результатов измерений толщины меры в диапазоне от 2 до 5 мм - 5 мкм; для меры 10 мм - 7 мкм; в диапазоне от 20 до 60 мм - 0,1 %.

3. Меры толщины покрытий НТП на МО (цинк на стали). Диапазон толщин мер от 0 до 100 мкм. Пределы допускаемой основной абсолютной погрешности ± (0,02 • X + 0,15) мкм.

Сведения о методах измерений

Сведения о методах измерений приведены в разделах 6 руководств по эксплуатации «Толщиномер  покрытий  ТМ-2.  Руководство  по  эксплуатации.  ТМ-2.00.00.00.00  РЭ»,

«Толщиномер  покрытий  ТМ-3.  Руководство  по  эксплуатации.  ТМ-3.00.00.00.00  РЭ»,

«Толщиномер  покрытий  ТМ-4.  Руководство  по  эксплуатации.  ТМ-4.00.00.00.00  РЭ»,

«Толщиномер покрытий ТМ-4Т. Руководство по эксплуатации. ТМ-4Т.00.00.00.00 РЭ».

Нормативные документы

Технические условия «Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т.

Технические условия. ТУ 4276-003-33044610-13».

Рекомендации к применению

Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т применяются вне сферы государственного регулирования обеспечения единства измерений.
