Толщиномеры покрытий магнитные цифровые МТЦ-2М

Назначение

Толщиномеры покрытий магнитные цифровые МТЦ-2М (далее - толщиномеры) предназначены для измерений толщин лакокрасочных, теплозащитных, гальванических и иных неферромагнитных покрытий, нанесённых на изделия из сталей и других ферромагнитных материалов, а также для измерений толщин никелевых покрытий, нанесённых на основания из ферромагнитных или неферромагнитных материалов. Толщиномеры используются для измерений толщин покрытий, нанесённых на плоские и выпуклые поверхности изделий.

Область применения - контроль толщин покрытий в гальваническом производстве, на предприятиях строительной, машиностроительной, авиационной промышленности, энергетики.

Описание

Принцип работы толщиномеров основан на локальном намагничивании постоянным магнитом участка контролируемого изделия и последующем измерении индукции магнитного поля, созданного этим участком. В качестве намагничивающего устройства используется стержневой магнит из высококоэрцитивного материала, обладающего большой остаточной намагниченностью. Малые геометрические размеры магнита и практически точечный контакт обеспечивают высокую локальность измерения, а относительно большое намагничивающее поле - единую градуировку при измерениях толщин неферромагнитных покрытий на сталях разных марок. Информация о толщине измеряемого покрытия выводится на цифровое табло толщиномера.

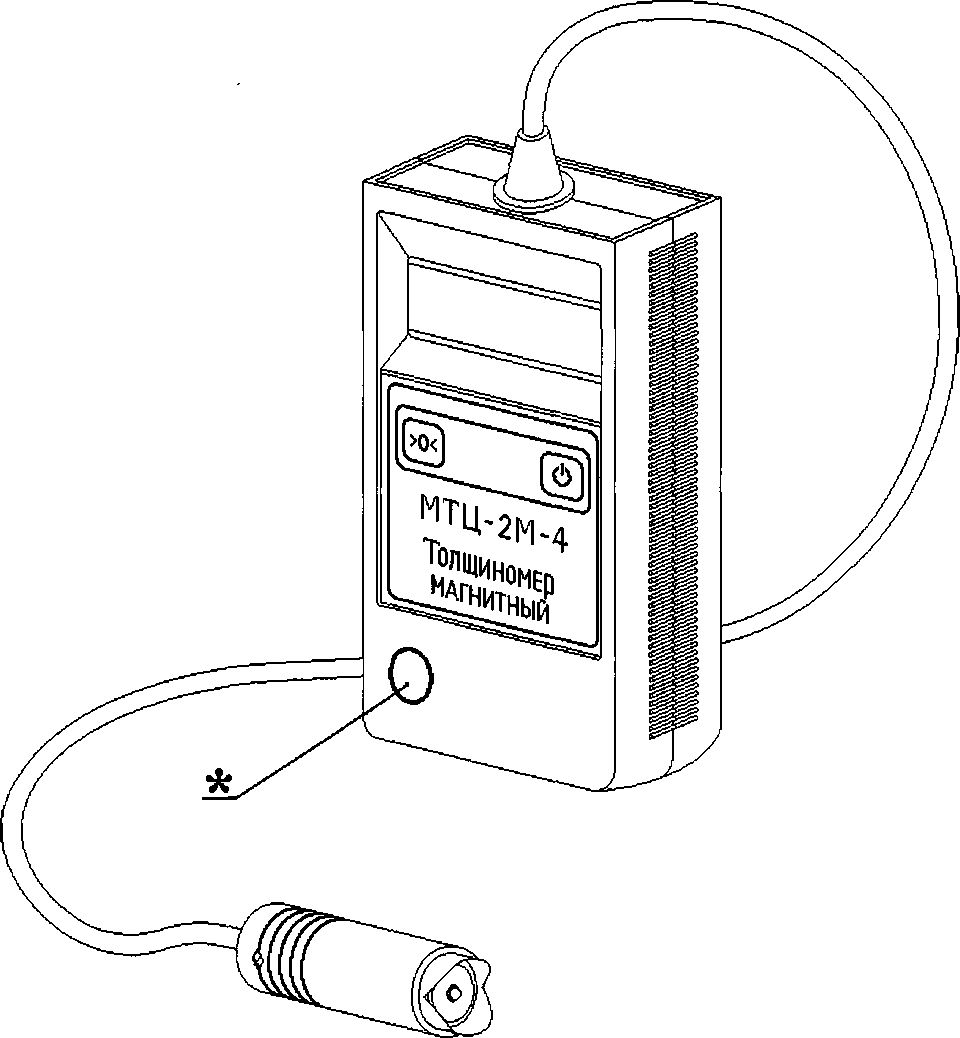

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

Внешний вид толщиномеров приведен на рисунке 1.

.станка

[Государственный реестр I средств измерений I \республики Беларусь/ \ Для документов/

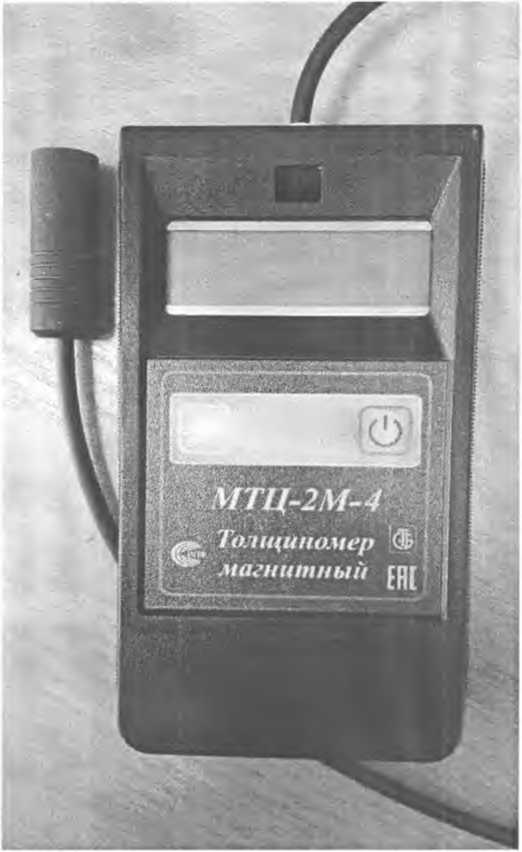

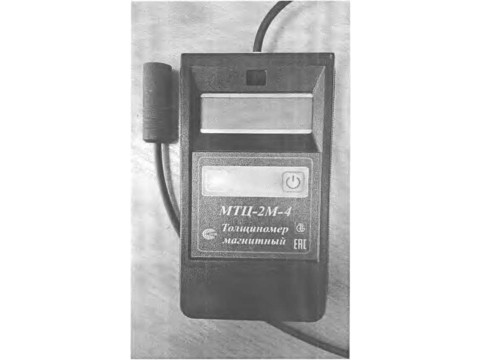

Рисунок 1 - Внешний вид толщиномера

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений для различных модификаций толщиномеров приведён в таблице 1.

Таблица 1

Пределы допускаемой абсолютной погрешности - ±(1,5 + 0,02Н) мкм

где Н - измеряемая толщина покрытия, мкм

Минимальное значение толщины основания - 0,6 мм

Минимальный радиус кривизны основания - 40 мм

Параметр шероховатости основания Rz - не более 20 мкм

Время одного измерения - не более 1 с

Время установления рабочего режима - не более 60 с

Время непрерывной работы - не менее 8 ч

Ток потребления - не более 10 мА

Диапазон изменения напряжения питания - от 2,6 до 3,4 В

Габаритные размеры:

- электронного блока - не более 200x90x40 мм;

- преобразователя - не более 016x100 мм.

Масса одного толщиномера любой модификации - не более 0,4 кг.

Диапазон рабочих температур - от 5 °C до 40 °C.

Средний срок службы - 10 лет.

Средняя наработка на отказ То - 5000 ч.

Знак утверждения типа

Знак Утверждения типа наносится на специальную плёнку методом компьютерной печати с последующим наклеиванием плёнки с изображением знака на переднюю панель электронного блока толщиномера, а также наносится на титульный лист руководства по эксплуатации толщиномера типографским способом.

Комплектность

Комплект поставки - в соответствии с таблицей 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100289280.010 - 2003 Толщиномеры покрытий магнитные цифровые МТЦ-2М. Технические условия.

ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

МП. МН 452-2003 Толщиномер покрытий магнитный цифровой МТЦ-2М. Методика поверки.

Заключение

Толщиномеры покрытий магнитные цифровые МТЦ-2М соответствуюя^^^^к ваниям ТУ РБ 100289280.010 - 2003 и ГОСТ 12997-84.

|| [Государственный реестр) Il I средств измерений /

V \ Республики Беларусь 1

Толщиномеры покрытий магнитные цифровые МТЦ-2М соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР020 003 16641 от 15.04.2016).

Межповерочный интервал - не более 12 месяцев (для тощиномеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
