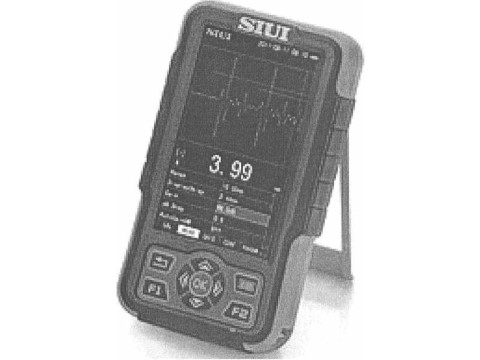

Толщиномеры ультразвуковые CTS-59, CTS-49 c преобразователями серии TG
| Номер в ГРСИ РФ: | РБ 03 20 5261 13 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | "Shantou Institute of Ultrasonic Instruments Co.", Китай |
Толщиномеры ультразвуковые CTS-59, CTS-49 с преобразователями серии TG, (далее - толщиномеры) предназначены для измерения толщины изделий из конструкционных материалов и сплавов при одностороннем доступе к ним.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5261 13 |
| Наименование | Толщиномеры ультразвуковые CTS-59, CTS-49 c преобразователями серии TG |
| Год регистрации | 2013 |
| Номер сертификата | 8764 |
| Дата регистрации | 2013-10-31 |
| Срок действия | 2018-10-31 |
| Получатель сертификата | фирма "Shantou Institute of Ultrasonic Instruments Co.", Китай (CN) |
Производитель / Заявитель
фирма "Shantou Institute of Ultrasonic Instruments Co."
Адрес: 77, Jinsha Road, Shantou 515041 Guangdong
Контакты: тел.: +86-754-88250150, факс: +86-754-88251499
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.495-83. |
Поверители
Скачать
|
Описание типа РБ 03 20 5261 13 [2017-12-19]
rb-03-20-5261-13_2017-12-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 5261 13 [2013-12-19]
rb-03-20-5261-13_2013-12-19.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые CTS-59, CTS-49 с преобразователями серии TG, (далее - толщиномеры) предназначены для измерения толщины изделий из конструкционных материалов и сплавов при одностороннем доступе к ним.
Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, транспорт, машиностроительная, авиационная и автомобильная промышленность.
Описание
Принцип действия толщиномеров основан на ультразвуковом методе неразрушающего контроля, позволяющем измерять толщину различных объектов при одностороннем доступе к ним.
Определение толщины контролируемого объекта производится по измерению времени распространения ультразвукового импульса в объекте от поверхности ввода ультразвуковых колебаний до донной поверхности и обратно. Ультразвуковая волна проходит через измеряемый объект и отражается от его нижней грани. Принятый ультразвуковой импульс преобразуется пьезоэлектрическим преобразователем в электрический сигнал и обрабатывается в электронном блоке. Электронный блок, используя предварительно введенные данные известной скорости ультразвука, индицирует показания измеряемой толщины в дюймах или миллиметрах. Управление всеми параметрами и обработка информации осуществляется микропроцессором с панели электронного блока толщиномера.
Конструктивно толщиномеры состоят из электронного блока и комплекта сменных преобразователей TG5-10L, TG5-10HL, TG2-12L, TG7.5-6L.
Толщиномеры имеют встроенное программное обеспечение. Передача изме-рительной информации возможна через порт Mini USB. Толщиномеры могут запоминать сканированные изображения, рабочие параметры и протоколы измерений.
Толщиномеры модификации CTS-59 дополнительно имеют ряд сервисных функций:
- компенсация времени пробега в призмах раздельно-совмещенных преобразователей;
- наличие временной регулировки чувствительности;
- наличие температурной компенсации;
- возможность измерения толщины основного материала через слой покрытия;
- представление результатов измерений в виде В-развертки.
Место нанесения знака поверки (клеймо-наклейка) приведено в приложении А настоящего описания типа.
Внешний вид толщиномеров приведен на рисунке 1.

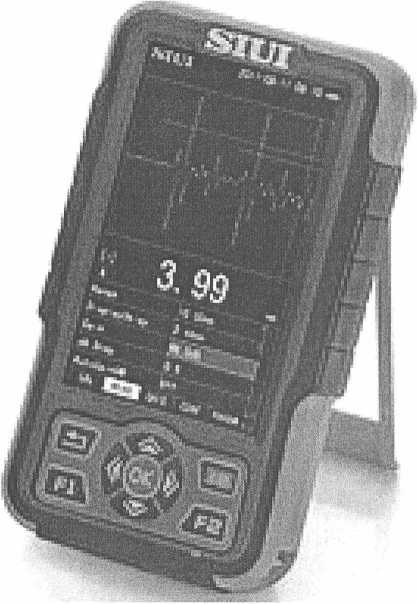

Рис. 1 Внешний вид толщиномеров
Основные технические и метрологические характеристики толщиномеров приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений толщины по стали, мм |
от 0,8 до 300 ( в зависимости от преобразователя) |
|
Пределы допускаемой абсолютной погрешности при измерении толщины: - в диапазоне измерений от 0,80 до 99,99 мм - в диапазоне измерений от 99,99 до 300,0 мм |
± 0,1 мм ±3% |
|
Диапазон скоростей распространения ультра звука в материале контролируемого объекта, м/с |
от 400 до 15000 |
|
Номинальная рабочая частота пьезоэлектрических преобразоватеелй, МГц |
2; 5; 7,5 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP54 |
|
Напряжение питания постоянного тока В |
Адаптер постоянного тока напряжением 12 В Комплект аккумуляторных батарей 7,4 В |
|
Рабочий диапазон температур, °C |
от минус 10 до плюс 45 |
|
Масса с элементами питания, г, не более |
600 |
|
Габаритные размеры, мм, не более |
105x180x42 |
Знак утверждения типа
Знак Утверждения типа наносится на титульном листе руководства по эксплуатации методом печати.
Комплектность
Комплект поставки толщиномеров указан в таблице 2.
Таблица 2
|
Толщиномер ультразвуковой Пьезолектрические преобразователи TG5-10L, TG5-10HL, TG2-12L, TG7.5-6L Контактная жидкость Аккумуляторная батарея Зарядное устройство сумка для транспортировки |
1 шт. В соответствии с заказом 1 бутылка. 1 шт. 1 шт. 1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Кабель USB |
1 шт. |
|
Сертификат калибровки |
1 экз. |
|
Диск CD-ROM |
1 ШТ. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GE Sensing and Inspection Technologies Co.", Китай.
ГОСТ 8.495-83 «ГСИ. Толщиномеры ультразвуковые контактные. Методы и средства поверки»
Заключение
Толщиномеры ультразвуковые CTS-59, CTS-49 с преобразователями серии TG соответствуют требованиям документации фирмы "Shantou Institute of Ultrasonic Instruments Co.", Китай.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY /112 02.1.0.0025.
г. Минск, Старовиленский тракт, 93.
Тел. 334-98-13
