Преобразователи термоэлектрические ТХК Метран-200
| Номер в ГРСИ РФ: | РБ 03 10 2158 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
Преобразователи термоэлектрические ТХК Метран-200 (далее - преобразователи) предназначены для измерений температуры различных газообразных, сыпучих и жидких сред, а также температуры твердых тел.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2158 16 |
| Наименование | Преобразователи термоэлектрические ТХК Метран-200 |
| Год регистрации | 2016 |
| Номер сертификата | 10503 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2020-06-30 |
| Получатель сертификата | АО "ПГ "МЕТРАН", г. Челябинск, Россия (RU) |
Производитель / Заявитель
АО "ПГ "МЕТРАН"
Адрес: Комсомольский пр., 29, г. Челябинск, 454138
Контакты: (351)741-46-51, 798-85-10
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002 и по МП 4211-201-2003. |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМС (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №12-05); АО ПГ "Метран" (аттестат аккредитации - №RA.RU.311702, шифр поверительного клейма - ДАВ)(НТК №05-19). |
Поверители
Скачать
|
Описание типа РБ 03 10 2158 16 [2016-10-24]
rb-03-10-2158-16_2016-10-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2158 16 [2011-11-24]
rb-03-10-2158-16_2011-11-24.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические ТХК Метран-200 (далее - преобразователи) предназначены для измерений температуры различных газообразных, сыпучих и жидких сред, а также температуры твердых тел.
Описание
Преобразователи представляют собой конструкцию, содержащую внутренний чувствительный элемент (ЧЭ). В качестве ЧЭ используется термопара, изготовленная на базе термопарного кабеля.
Измерение температуры основано на явлении возникновения в цепи ЧЭ преобразователя термоэлектродвижущей силы (ТЭДС) при разности температур между рабочим и свободным концами термопары.
Преобразователи имеют модели: ТХК Метран-202, ТХК Метран-232, ТХК Метран-242. Модели преобразователей конструктивно отличаются по наличию соединительной головки, защитной арматуры, клеммной колодки, монтажного штуцера, удлинительного кабеля.
Общий вид преобразователей приведен на рисунке 1.

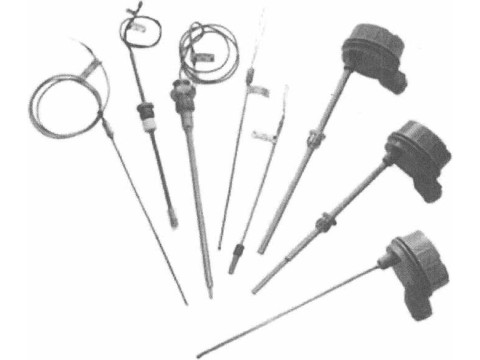

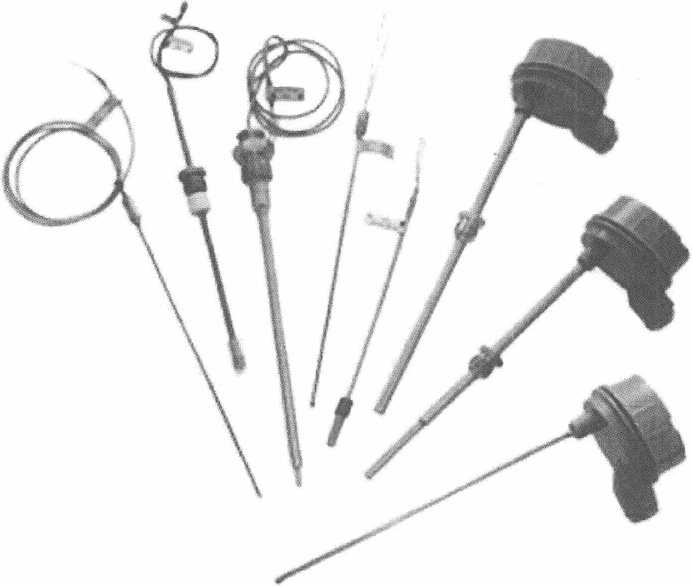

Рисунок 1 - Общий вид преобразователей ТХК Метран-200
Технические характеристики
Таблица 1 - Метрологические и технические характеристики преобразователей
|
Наименование параметра |
Значение |
|
1 |
2 |
|
Диапазон измеряемых температур, °C |
от минус 40 до плюс 600 |
|
Пределы допускаемого отклонения от НСХ по ГОСТ 6616-94, °C |
класс 2 |
|
Пределы допускаемых отклонений от НСХ Дд чувствительного элемента преобразователя в рабочем диапазоне температур, °C: от минус 40 до плюс 300 от 300 до 400 от 400 до 500 от 500 до 600 от 600 до 650 |
±2,50 ±2,70 ±3,20 ±3,70 ±4,00 |
|
Пределы допускаемой основной погрешности Др преобразователя в рабочем диапазоне температур, °C: от минус 40 до плюс 300 от 300 до 400 от 400 до 500 от 500 до 600 от 600 до 650 |
±3,25 ±3,50 ±4,20 ±4,80 ±5,20 |
|
Электрическое сопротивление изоляции между термоэлектродами ЧЭ и металлической частью защитной арматуры, кроме исполнений с неизолированными ЧЭ, при температуре плюс (25±10) °C, МОм, не менее |
100 |
|
Масса преобразователей (в зависимости от исполнения), кг, не более |
7,2 |
|
Температура окружающей среды, °C |
от минус 45 до плюс 85 |
|
Виброустойчивость по ГОСТ Р 52931-2008 |
Группа исполнения VI |
|
Средний срок службы, не менее, лет |
3 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на табличку преобразователя лазерным принтером.
Комплектность
|
Таблица 2- Комплектность средства измерений | |||
|
Обозначение документа |
Наименование |
Кол. |
Примечание |
|
1 |
2 |
3 |
4 |
|
Преобразователь |
1 шт. | ||
|
201.01.00.000 ПС |
Паспорт |
1 экз. | |
|
201.01.00.000 РЭ |
Руководство по эксплуатации |
1 экз. |
На 10 шт. преобразователей и меньшее кол-во при поставке в один адрес |
|
МП 4211-201-2003 |
Методика поверки |
1 экз. |
На преобразователи с длиной погружаемой части менее 250 мм (поставляется по требованию заказчика) |
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по документу МП 4211-201-2003 «Преобразователи термоэлектрические ТХА и ТХК Метран-200. Методика поверки», утвержденному ФГУП ВНИИМС 23.03.2004 г. (для преобразователей с длиной погружаемой части менее 250 мм).
Основные средства поверки:
- преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО. Диапазон измерения температуры от 300 °C до 1200 °C, 2-го разряда;
- термометр сопротивления эталонный ЭТС 100. Диапазон измерения температуры от минус 196 °C до 0 °C, 3-ий разряд;
- термометр сопротивления эталонный ЭТС 100. Диапазон измерения температуры от 0 °C до 660 °C, 3-ий разряд;
- мультиметр многоканальный прецизионный типа Метран 514-ММП. Диапазон измерения напряжения постоянного тока от 0 до 1,1 В; от 0 до 200 мВ, пределы допускаемой основной погрешности 0, 005% ИВ* + 2 мкВ. Диапазон измерения сопротивления от 9 до 2000 Ом, пределы допускаемой основной погрешности 0,0025% ИВ* + 0,005 Ом.
Сведения о методах измерений
содержатся в 201.01.00.000 РЭ «Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
4. ТУ 4211-001-12580824-2002 «Преобразователи термоэлектрические ТХА и ТХК Метран-200. Технические условия».
