Устройства термостатирующие измерительные ПОС

Назначение

Устройства термостатирующие измерительные «ПОС» (далее - устройство) предназначены для измерения и поддержания температуры при определении концентрации фактических смол в моторном топливе (керосине, дизельном топливе) в соответствии с ГОСТ 8489-85 и в бензинах авиационном и автомобильном в соответствии с ГОСТ 1567-97 в лабораторных условиях.

Область применения - промышленные предприятия и научно-исследовательские лаборатории.

Описание

Устройство имеет две модификации, отличающиеся размерами корпуса и механизмом испарения анализируемого продукта:

- в соответствии с КД 14789681.003-98 устройство «ПОС-А» не оснащено расходомером;

- в соответствии с КД 14789681.003.01-98 устройство «ПОС-В» оснащено расходомером воздуха.

Принцип действия устройства основан на методе, заключающемся в выпаривании нефтепродуктов в процессе нагрева термостата под струей нагретого воздуха > (устройство «ПОС-В») или под струей пара (устройство «ПОС-А») с последующим определением веса осадка.

Устройство состоит из размещенных в общем корпусе термостата и электронного блока управления.

В нижней части термостата размещены нагреватель и измерительное термосопротивление, в верхней - гнёзда для установки стаканов с исследуемым нефтепродуктом.

Устройство «ПОС-В» оснащено соплами для подачи воздуха. Давление на входе расходомера контролируется манометром класса 4 и регулируется муфтовым клапаном.

Внешний вид устройств приведён на рисунке 1 и рисунке 2.

Схема с указанием места нанесения оттиска знака поверки приведена в приложении А и приложении Б.

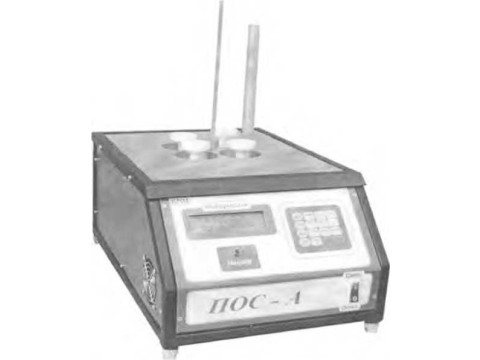

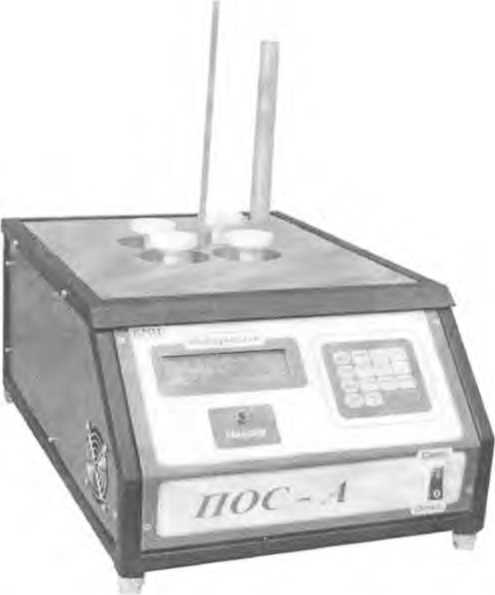

Рис. 1 Внешний вид устройства термостатирующего измерительного «ПОС-А»

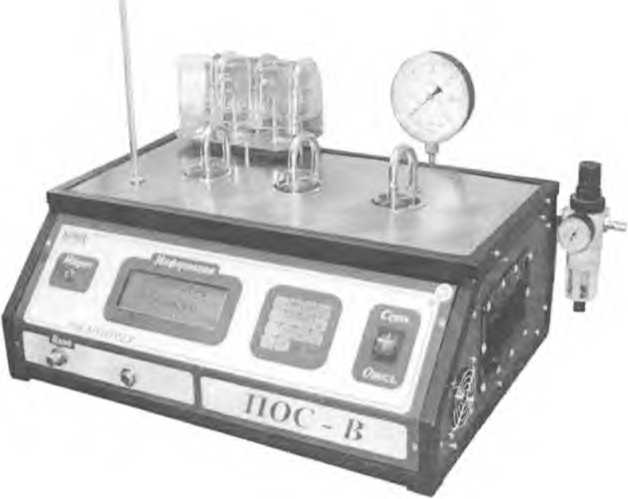

Рис. 2 Внешний вид устройства термостатирующего измерительного «ПОС-В»

Основные технические и метрологические характеристики

Устройство «ПОС-А» обеспечивает автоматическое поддержание одного из установленных температурных режимов, °C:...................................160, 180, 225, 232

Допускаемая абсолютная погрешность поддержания температуры,°C, не более, ...................................................................................................±2

Устройство «ПОС-В» обеспечивает два режима работы:

- режим 1 - автоматическое поддержание температуры термостата 162 °C , гнезда 155 °C;

- режим 2 - автоматическое поддержание температуры термостата 182 °C , гнезда 178 °C;

Допускаемая абсолютная погрешность поддержания температуры, °C,

- в термостате

- в гнездах

Допускаемая абсолютная погрешность измерения текущей температуры, °C, не более

Допускаемая относительная погрешность измерения расхода воздуха 600 см3/с, %, не более..........................................................

Габаритные размеры, мм, не более:

- устройства «ПОС-А»..........................................................200x430x280;

- устройства «ПОС-В»...........................................................600x400x230

Масса, кг, не более:

- устройства «ПОС - А»

- устройства «ПОС - В»

Средний срок службы до первого капитального ремонта, лет, не менее

Потребляемая мощность, В-А, не более:

- устройства «ПОС-А»

- устройства «ПОС-В»

Диапазон температур окружающего воздуха, °C:

- устройства «ПОС-А»............................................................от 15 до 35;

- устройства «ПОС - В»............................................................от 15 до 25

Знак Утверждения типа

Знак Утверждения типа наносится на паспорт типографским способом и на лицевую панель устройства методом шелкографии.

Комплектность

Комплект поставки представлен в таблице 1 :

Таблица 1

Технические документы

ГОСТ 22261-82 «Средства измерений электрических и магнитных величин. Общие технические условия».

ТУ РБ 14789681.003-98 «Устройства термостатирующие измерительные «ПОС». Технические условия».

МП. МН 435 - 98 «Устройства термостатирующие измерительные «ПОС». Методика поверки».

Заключение

Устройства термостатирующие измерительные «ПОС» соответствуют

ГОСТ 22261-82, ТУ РБ 14789681.003-98.

Межповерочный интервал - не более 12 месяцев (для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский

Испытательный центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93.

Тел.334-98-13

Аттестат аккредитации № TY BY/112 02.1.0.0025.
