Термостаты регулируемые ТР-1М
| Номер в ГРСИ РФ: | РБ 03 10 2973 15 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термостаты |
| Производитель / заявитель: | АО «НПП «Эталон», г. Омск |
Термостаты регулируемые ТР-1М (далее - термостаты) предназначены для поверки и исследования средств измерения температуры в диапазоне от 40 до 300 °C в лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2973 15 |
| Наименование | Термостаты регулируемые ТР-1М |
| Год регистрации | 2015 |
| Номер сертификата | 9605 |
| Дата регистрации | 2015-01-29 |
| Срок действия | 2019-03-04 |
| Получатель сертификата | ОАО "НПП "Эталон", г. Омск, Россия (RU) |
Производитель / Заявитель
ОАО "НПП "Эталон"
Адрес: ул. Лермонтова, 175, 644009, г. Омск-9
Контакты: (3812)36-84-00, 36-78-82
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ДШШ 2.998.006 ДЗ (2008 г.). |
| Признание поверки | Первичная при выпуске из производства: ОАО "НПП "Эталон" (номер реестра - №0180, шифр поверительного клейма - БТО)(НТК №01-15). |
Поверители
Скачать
|
Описание типа РБ 03 10 2973 15 [2009-11-03]
rb-03-10-2973-15_2009-11-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2973 15 [2015-04-29]
rb-03-10-2973-15_2015-04-29.pdf
|
Скачать |
Описание типа
Назначение
Термостаты регулируемые ТР-1М (далее - термостаты) предназначены для поверки и исследования средств измерения температуры в диапазоне от 40 до 300 °C в лабораторных условиях.
Описание
Принцип действия основан на равномерном нагреве и перемешивании жидкости в рабочем объеме термостата.
Термостаты состоят из термованны и блока управления. Термованна представляет собой металлический резервуар, наполненный теплоносителем. В качестве теплоносителя используется полимстилсилоксановая жидкость марки ПМС-100 для диапазона температур от 40 до 200 °C, масло цилиндровое МЦ-52 для диапазона от 150 до 300 °C и жидкость ULTRA 300 для диапазона от 40 до 300 °C.
Теплоноситель перемешивается с помощью мешалки, расположенной в нижней части термованны. Блок управления обеспечивает задание и поддержание температуры в термостате, а также индикацию текущей температуры. Обеспечена возможность работы термостата с персональным компьютером. Термостаты имеют пять исполнений: ТР-1 М-300 и ГР-1 М-500 для диапазона температур от 40 до 200 °C, отличающиеся размерами термованны, ТР-1М-В для диапазона температур от 150 до 300 °C, ТР-1М-У1 и ТР-1М-У2 для диапазона температур от 40 до 300 °C, отличающиеся размерами термованны.
Внешний вид термостатов представлен на рисунке 15 схема пломбирования - на рисунке 2. А
Рисунок 1 - Внешний вид термостатов регулируемых ТР-1М
Клеймо поверителя

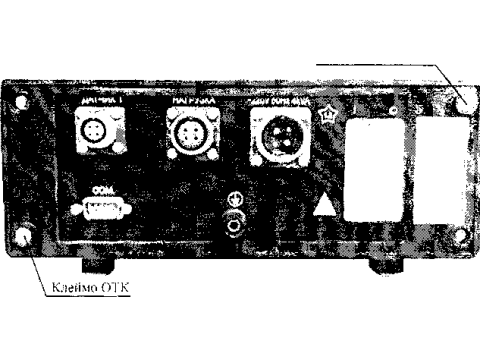

Рисунок 2 - Схема пломбирования термостатов регулируемых ТР-1М
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«Termocontrol» |
Termocontrol.exe |
1.1 |
1231Ь6а2397218374D 6c817d261eb6d |
MD5 |
|
Примечание - Допускается замена программного обеспечения на более новую версию. | ||||
Технические характеристики
Основные технические характеристики термостатов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||||
|
Исполнения | |||||
|
ТР-ГМ-300 |
ТР-1 М-500 |
ТР-1М-В |
ТР-1М-У1 |
ТР-1М-У2 | |
|
Диапазон воспроизводимых температур, °C |
от 40 до 200 |
от 40 до 200 |
от 150 до 300 |
от 40 до 300 |
от 40 до 300 |
|
Рабочий объем термостата, мм |
0112x100 |
0112x200 |
0112x100 |
0112x100 |
0112x200 |
|
Нестабильность поддержания температуры, °C |
V / ■ ± (0,02 + 3-10'5-t) | ||||
|
Неравномерность температуры в рабочем объеме термостата, °C |
0,02+3-1О'5 Л '.У;. ^7) 7 | ||||
|
Дискретность задания температуры, “С |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики | ||||
|
Исполнения | |||||
|
ТР-1 М-300 |
ТР-1 М-500 |
ТР-1М-В |
ТР-1М-У1 |
ТР-1М-У2 | |
|
Разрешающая способность индикатора температуры, °C: | |||||
|
- в диапазоне 40...99,99 °C |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
|
- в диапазоне 100...300 °C |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Время выхода на заданную температуру, не более, ч |
2 |
2 |
2,5 |
2 |
2 |
|
Число одновременно поверяемых термометров, шт. |
б |
6 |
6 |
6 |
6 |
|
Максимально потребляемая мощность, не более, кВ'А |
3 |
3 |
3 |
3 |
3 |
|
Габаритные размеры, мм: | |||||
|
- термованна |
256х280х 746 |
256х280х 946 |
256х280х 746 |
256х280х 746 |
256х280х 946 |
|
- блок управления |
270х360х 100 |
270х360х 100 |
270х360х 100 |
270х360х 100 |
270х360х 100 |
|
Питание от сети переменного тока: | |||||
|
напряжение, В |
220 ± 22 |
220 ± 22 |
220 ± 22 |
220 ± 22 |
220 ± 22 |
|
частота, Гц |
50 ± 1 |
50 ± 1 |
50 ± 1 |
50 ± 1 |
50 ± 1 |
|
Масса, не более, кг: | |||||
|
- термованна |
20 |
30 |
20 |
20 |
30 |
|
- блок управления |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
|
Средняя наработка на отказ, не менее, ч |
2000 |
2000 |
2000 |
2000 |
2000 |
Примечание -1 - значение воспроизводимой температуры, °C
Знак утверждения типа
наносится на эксплуатационную документацию типографским методом и методом лазерной печати на этикетку, закрепленную в нижней части блока управления и термованны.
Комплектность
Комплект поставки термостатов приведен в таблице 2.
Таблица 2
|
Наименование |
Исполнение | ||
|
ТР-1 М-300 или ТР-1 М-500 |
ТР-1М-У1 или ТР-1М-У2 |
ТР-1М-В | |
|
Термованна ТЖ-1 -300 |
1 шт. (для ТР-1 М-300) |
1 пгг. (для ТР-1 М-У1) |
1 шт. |
|
Термованна ТЖ-1-500 |
1 шт. (для ТР-1 М-500) |
1 шт. (для ТР-1 М-У2) |
- |
|
Блок управления БУ-7-5 |
1 шт. |
1 шт. |
1 шт. |
|
Кабель ХТ1 ДДШ6.644.022 |
1 шт. |
1 шт. |
1 шт. |
|
Кабель ХТ2 ДДШ6.644.023 |
1 шт. |
1 шт. |
1 шт. |
|
Кабель ХТЗ ДДШ6.644.004 |
1 шт. |
1 шт. |
1 шт. |
|
Кабель ДДШ6.644.033 |
1 шт. |
1 шт. |
1 шт. |
|
Камера вытяжная КВ-1 |
* |
- |
- |
|
Паспорт на КВ-1 ДДШ2.969.003 ПС |
* |
- |
- |
|
Камера вытяжная КВ-1В |
«• |
1 шт. |
1 шт. |
|
Паспорт на КВ-1В ДДШ2.969.004 ПС |
1 пгт. |
1 шт. | |
|
Жидкость ПМС-100 ГОСТ13032 |
12,5 л (для ТР-1 М-300) 20 л (для ТР-1 М-500) |
- |
- |
|
Жидкость "ULTRA 300" |
- |
12,5 л (для ТР-1 М-У1) 20 л (дляТР-1М-У2) |
- |
|
Поддон ДДШ8.613.050 |
1 шт. |
1 шт. |
1 шт. |
|
Черпак ДДШ5.887.004 |
1 шт. |
1 шт. |
- |
|
Кружка ДДШ5.887.005 |
1 шт. |
1 шт. |
- |
|
Кассета ДДШ6.212.004 |
1 шт. |
1 шт. |
- |
|
Видоискатель ДДШ3.810.000 |
1 шт. |
1 шт. |
- |
|
Плата ДДШ 6.670.002 |
1 шт. |
1 шт. |
1 шт. |
|
Пассик ДДШ 6.844.001 |
1 шт. |
1 шт. |
1 шт. |
|
Опора ДЦШ 6.126.010 |
1 шт. |
1 шт. |
1 шт. |
|
ось ДДШ 6.306.002 |
1 шт. |
1 шт. |
1 шт. |
|
Заглушки с отверстиями под датчики диаметром: | |||
|
4 мм (ДДШ8.632.060-01) |
7 шт. |
7 шт. |
7 шт. |
|
6 мм (ДДШ8.632.060-02) |
7 шт. |
7 шт. |
7 шт. |
|
8 мм (ДДШ8.632.060-03) |
7 шт. |
7 шт. |
7 шт. |
|
10 мм (ДДШ8.632.060-04) |
7 шт. |
7 шт. |
7 шт. |
|
Заглушка без отверстия ДЦШ8.632.060 |
7 шт. |
7 шт. |
7 шт. |
|
Прокладка ДДШ 8.680.023 |
1 шт. |
1 шт. |
1 шт. |
|
Программное обеспечение "Termocontrol” 643.02566540.00019-01 |
1 комплект |
1 комплект |
1 комплект |
|
Масло МЦ-52 ГОСТ 6411 |
у..... |
13 кг | |
|
Канистра ДДШ5.887.019 |
- |
1 шт. | |
|
Техническое моющее средство "Дикорин" |
■■'А- |
0,3 кг | |
|
Руководство по эксплуатации ДДШ 2.998.006 РЭ |
' - 'Г' / 1 - 1 )КЗ. |
- | |
продолжение таблицы 2
|
Наименование |
Исполнение | ||
|
ТР-1М-300 или ТР-1 М-500 |
ТР-1М-У1 илиТР-1М-У2 |
ТР-1М-В | |
|
Руководство по эксплуатации ДДШ 2.998.018 РЭ |
- |
- |
1 экз. |
|
Руководство по эксплуатации ДДШ 2.998.026 РЭ |
- |
1 экз. | |
|
Паспорт ДДШ 2.998.006 ПС |
1 экз. |
- |
- |
|
Паспорт ДДШ2.998.018 ПС |
— |
1 экз. | |
|
Паспорт ДДШ2.998.026 ПС |
- |
1 экз. | |
|
Методика поверки Д ДШ 2.998.006 ДЗ |
1 экз. |
1 экз. |
1 экз. |
|
* Поставляется по отдельной заявке потребителя | |||
Поверка
осуществляется в соответствии с документом ДДШ 2.998.006 ДЗ «Термостаты регулируемые ТР-1М. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в 2008 г.
В перечень основного поверочного оборудования входят:
- установка для измерения электрического сопротивления термометров с погрешностью не более ± 0,0005 %;
- эталонная измерительная катушка сопротивления Р321, 10 Ом, 1-го разряда;
- эталонный термометр сопротивления 2-го разряда в соответствии с ГОСТ Р 51233-98, для диапазона температур от 0 °C до 419,58 °C.
Сведения о методах измерений
Принцип работы термостатов приведен в документах ДДШ 2.998.006 РЭ, ДДШ 2.998.018 РЭ, ДДШ 2.998.026 РЭ «Термостаты регулируемые ТР-1М. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.558-93 «Государственная поверочная схема для средств измерений температуры»:
ГОСТ 12.2.007.9-93 «Безопасность электротермического оборудования Часть 1. Общие требования»;
ТУ 3443-001-02566540-2002 «Термостаты регулируемые ТР-1М. Технические условия».
Рекомендации к применению
- при выполнении работ по оценке соответствий промышленной продукции и продукции других видов, а также иных; объектов 'уСгайовленным законодательством Российской Федерации обязательным требованиям.
