Термостаты жидкостные 5 ОК-20/0,05 СИ
| Номер в ГРСИ РФ: | РБ 03 10 3594 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термостаты |
| Производитель / заявитель: | ЗАО "ПЯТЬ ОКЕАНОВ", г. Минск |
|
Описание типа РБ 03 10 3594 18 [2013-07-15]
rb-03-10-3594-18_2013-07-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3594 18 [2010-01-04]
rb-03-10-3594-18_2010-01-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3594 18 [2018-08-23]
rb-03-10-3594-18_2018-08-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3594 18 [2011-06-28]
rb-03-10-3594-18_2011-06-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3594 18 [2008-05-14]
rb-03-10-3594-18_2008-05-14.pdf
|
Скачать |
Термостаты предназначены для поддержания постоянной температуры термостатирующей жидкости при проведении лабораторных исследований, аттестации (поверки) других средств измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3594 18 |
| Наименование | Термостаты жидкостные 5 ОК-20/0,05 СИ |
| Год регистрации | 2018 |
| Номер сертификата | 11764 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2023-05-31 |
| Получатель сертификата | ЗАО "ПЯТЬ ОКЕАНОВ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "ПЯТЬ ОКЕАНОВ"
Адрес: 220007, г. Минск, ул. Московская, д.12, пом. 5Н, каб.4
Контакты: 210-42-56 // 228-17-47 // f_oceans@belsonet.net
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1765-2008. |
Поверители
Скачать
|
Описание типа РБ 03 10 3594 18 [2013-07-15]
rb-03-10-3594-18_2013-07-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3594 18 [2010-01-04]
rb-03-10-3594-18_2010-01-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3594 18 [2018-08-23]
rb-03-10-3594-18_2018-08-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3594 18 [2011-06-28]
rb-03-10-3594-18_2011-06-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3594 18 [2008-05-14]
rb-03-10-3594-18_2008-05-14.pdf
|
Скачать |
Описание типа
Назначение
Термостаты предназначены для поддержания постоянной температуры термостатирующей жидкости при проведении лабораторных исследований, аттестации (поверки) других средств измерений.
Область применения - научно-исследовательские и технические лаборатории.
Описание
Термостат состоит из двойного корпуса (внешний - стальной с защитным покрытием, внутренний - из нержавеющей стали) и верхней панели, на которой смонтированы блок управления, нагреватель, термодатчик, мешалка, втулка для контрольного термометра и кольцевой охладитель.
На верхней панели термостата находится люк, предназначенный для погружения испытываемых образцов в термостатирующую жидкость, в качестве которой используется дистиллированная вода или водяный раствор этиленгликоля, и отверстие для контрольного термометра.
Электронный блок управления состоит из шасси, печатной платы управления, жидкокристаллического индикатора, трансформатора, вентилятора обдува, кнопок управления, предохранителей и сетевой коммуникации.
Мешалка включается при включении блока управления. Включение нагревателя и регулирование его мощности осуществляется микрокомпьютером, встроенным в блок управления, по пропорционально-интегральному (ПИ) алгоритму.
На левой боковой поверхности корпуса термостата расположен кран, предназначенный для слива жидкости из термостата.
Термостаты выпускают следующих модификаций:
5 ОК-20/0,05 СИ-01 - сплошной корпус и ванна;
5 ОК-20/0,05 СИ-02 - корпус и ванна со смотровыми окнами;
5 ОК-20/0,05 СИ-03 - сплошной корпус, ванна, навесное перекачивающее устройство, расположенное на наружной задней стенке корпуса.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.
Внешний вид термостатов представлен на рисунке 1.

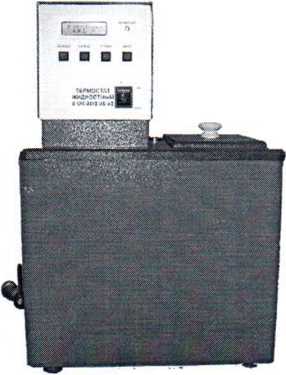

5 ОК-20/0,05 СИ-01

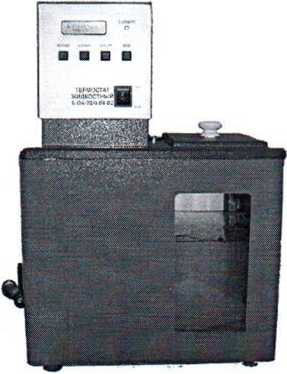

5 ОК-20/0,05 СИ-02
5 ОК-20/0,05 СИ-03
Рисунок 1 - Внешний вид термостатов жидкостных 5 ОК-20/0,05 СИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания переменного тока частотой 50 Гц, В |
230 ± 23 |
|
Потребляемая мощность, В А, не более |
1500 |
|
Рабочий объем ванны, л, не более |
20 |
|
Диапазон рабочих температур термостата, °C |
от 15 до 95 |
|
Дискретность задания температуры, °C |
от 0,1 до 1,0 |
|
Пределы допустимой абсолютной погрешности при измерении температуры рабочей среды, °C |
±0,05 |
|
Нестабильность поддержания температуры рабочей среды, °C, не более |
±0,05 |
|
Градиент температуры по горизонтали рабочего объема камеры, °С/см, не более |
±0,01 |
|
Время установления рабочего температурного режима, ч, не более |
2 |
|
Время непрерывной работы термостата, ч, не более |
8 |
|
Объем перекачиваемой жидкости для модификации 5 ОК-20/0,05 СИ-03 при подъеме на высоту 1 м, л, не менее |
1000 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность при температуре 25 °C, % |
от 15 до 30 80 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки термостатов входит:
термостат жидкостный -1шт.;
предохранители 10А - 2 шт.;
сетевой шнур -1 шт.;
руководство по эксплуатации -1 экз.;
методика поверки МРБ МП. 1765-2008 - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Технические условия ТУ РБ 100644799.003-2002 «Термостаты жидкостные 5 ОК-20/0,05 СИ».
МРБ МП.1765-2008 «Термостаты жидкостные 5 ОК-20/0,05 СИ. Методика поверки».
Заключение
Термостаты жидкостные 5 ОК-20/0,05 СИ соответствуют требованиям
ТУ РБ 100644799.003-2002, требованиям технических регламентов Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС BY/112 11.01 .ТР004 003 27355 действительна до 27.05.2023).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, 220053, г. Минск, Старовиленский тракт, 93 тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025 до 30.03.2019.
