Устройства термостатирующие измерительные Термостат-А
| Номер в ГРСИ РФ: | РБ 03 10 1019 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термостаты |
| Производитель / заявитель: | ЗАО "БМЦ", г. Минск |
Устройства термостатирующие измерительные Термостат-А (далее - устройства) предназначены для создания термостатированной среды и изме-рения ее температуры в лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1019 17 |
| Наименование | Устройства термостатирующие измерительные Термостат-А |
| Год регистрации | 2017 |
| Номер сертификата | 11170 |
| Дата регистрации | 2017-06-23 |
| Срок действия | 2022-06-23 |
| Получатель сертификата | ЗАО "БМЦ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "БМЦ"
Адрес: 220050, г. Минск, пр. Независимости, 4, а/я 135
Контакты: (017)226-55-54
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП.МН 826-2000. |
Поверители
Скачать
|
Описание типа РБ 03 10 1019 17 [2013-10-23]
rb-03-10-1019-17_2013-10-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1019 17 [2017-10-01]
rb-03-10-1019-17_2017-10-01.pdf
|
Скачать |
Описание типа
Назначение
Устройства термостатирующие измерительные Термостат-А (далее - устройства) предназначены для создания термостатированной среды и изме-рения ее температуры в лабораторных условиях.
Область применения - испытательные производственные лаборатории по контролю качества топлива, научно- исследовательские и учебные лаборатории.
Описание
Принцип действия устройств основан на равномерном нагреве, поддержании заданной температуры и воспроизведении температуры жидкости в рабочем объеме термостата.
Устройство состоит из термостатированной ванны в защитном кожухе и электронного блока управления.
Все узлы устройства расположены на шасси, которые выполняют функцию несущей конструкции. Корпус устройства соединен с ванной посредством монтажных плит.
Ванна служит емкостью для рабочей жидкости. В качестве рабочей жидкости используется вода дистиллированная в диапазоне температур от 15 °C до 80 °C, масло медицинское вазелиновое в диапазоне температур от 15 °C до 100 °C или жидкость полиметилсилоксановая марки ПМС-50, ПМС-100 в диапазоне температур от 15 °C до 250 °C.
Корпус ванны представляет собой прозрачный стеклянный цилиндрический сосуд СЦ-10л по ГОСТ 23932-79 или ГОСТ 25336-82 (для устройств Термостат-А2) или выполнен из нержавеющей стали (для устройства Термостат-АЗ^рЛ-ЩИЖней части которого расположен сливной кран для освобождения ванны орз^^Шв^х
Электронный блок управления состоит из узла нагрева, включающего цифровой термометр с термосопротивлением в качестве датчика температуры, мешалки, испарителя, узла питания и узла управления.
Нагрев рабочей среды происходит до достижения температуры, заданной цифровым термометром.
Стабилизация температуры рабочей среды производится с помощью регулятора мощности. Перемешивающее устройство, состоящее из электродвигателя и мешалки, позволяет достигать равномерного распределения температурного поля во всем объеме рабочей среды.
Устройство выполняет следующие функции:
- индикацию работы нагревателя с выводом на табло температуры рабочей жидкости;
- индикацию и звуковую сигнализацию при достижении заданного режима и окончания опыта;
- индикацию текущего времени опыта.
Внешний вид устройств приведен на рисунке 1 .
Схема с указанием места для нанесения знака поверки приведена в Приложении А.

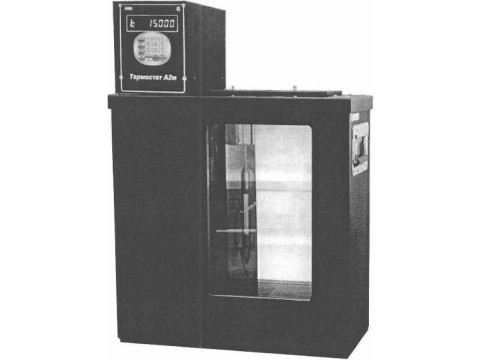

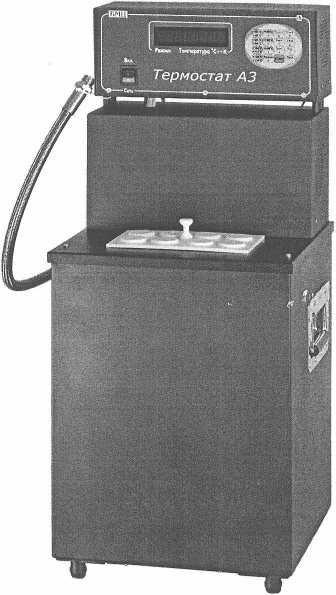

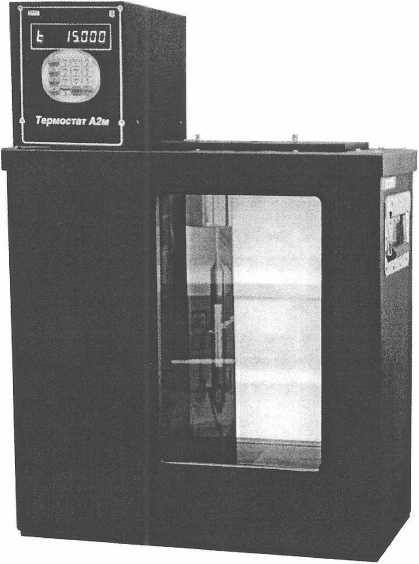

Рис. 1 - Внешний вид устройств
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры устройств, мм, не более: Термостата-А2; Термостата-А2м; Термостата-АЗ |
350x680x500 500x620x320 350x850x400 550x600x350 |
|
Масса устройств, кг, не более Термостата-А2, Термостата-А2м; Термостата-АЗ |
40 30 |
|
Диапазон измерения и поддержания температуры рабочей среды,°C: Термостат-А2 и Термостат-А2м Термостат-АЗ |
от 15 до 100 от 15 до 250 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °C, не более |
±0,02 |
|
Среднее квадратическое отклонение абсолютной погрешности при измерении температуры, °C, не более |
0,01 |
|
Неравномерность температуры в рабочем объеме, °C, не более |
±0,01 |
|
Потребляемая мощность, В А, не более |
1200 |
|
Средний срок службы, лет, не менее |
6 |
|
Время установления рабочего режима, ч, не более: от 15 °C до 40 °C включительно; от 40 °C до 100 °C включительно; от 100 °C до 250 °C (Термостат-АЗ) |
0,5 1,5 3 |
|
Абсолютная погрешность при измерении времени в течение 1 ч, с, не более |
± 1 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Условия при эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха при 25 °C, % атмосферное давление, кПа |
от 15 до 25 80 от 84 до 106,7 |
|
Напряжение питания переменного тока, В Частота питающей сети, Гц |
230 ± 23 50 ± 1 |
Знак утверждения типа
Знак утверждения типа наносится на паспорт типографским способом и на лицевую панель устройства методом шелкографии.
Комплектность
|
Наименование и условное обозначение |
Количество |
|
Устройство термостатирующее измерительное Термостат-А |
1 шт. |
|
Кабель питания |
1 шт. |
|
Паспорт |
1 экз. |
|
Упаковка |
1 |
|
Методика поверки МП.МН 826-2000 |
[Государственный реестр] средств измерений Р
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Технические условия ТУ РБ 14789681.004-2000 «Устройства термостатирующие измерительные Термостат-А».
Методика поверки МП.МН 826-2000 «Устройства термостатирующие измерительные Термостат-А».
Заключение
Устройства термостатирующие измерительные Термостат-А соответствуют требованиям технических условий ТУ РБ 14789681.004-2000.
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY /112 02.1.0.0025.
