Источники микропотоков газов и паров ИМ
| Номер в ГРСИ РФ: | РБ 03 09 8324 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ФГУП «СПО «Аналитприбор», г. Смоленск |
|
Описание типа РБ 03 09 8324 21 [2021-11-19]
rb-03-09-8324-21_2021-11-19.pdf
|
Скачать |
Описание: принцип действия - термодиффузионный.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 8324 21 |
| Наименование | Источники микропотоков газов и паров ИМ |
| Год регистрации | 2021 |
| Номер сертификата | 14536 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2024-12-27 |
| Получатель сертификата | ФГУП «СПО «Аналитприбор», г. Смоленск, Российская Федерация |
Производитель / Заявитель
ФГУП «СПО «Аналитприбор»
Адрес: 214031, г. Смоленск, ул. Бабушкина, д.3
Контакты: тел. (4812) 31-12-42, 31-30-77, 31-06-78, факс (4812) 31-75-17, 31-33-25, info@analitpribor-smolensk.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Не обеспечены ввиду отсутствия необходимых эталонов. |
| Методика поверки | МП 242-0578-2019 «ГСИ. Источники микропотоков газов и паров ИМ. Методика поверки», утвержденной в 2019 г. |
| Признание поверки | Первичная, проводимая ВНИИМ им. Д.И. Менделеева (аттестат аккредитации - № RA.RU.311541, шифр поверительного клейма - В) (Комиссия №20-21). |
Поверители
Скачать
|
Описание типа РБ 03 09 8324 21 [2021-11-19]
rb-03-09-8324-21_2021-11-19.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия - термодиффузионный.
ИМ представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.
ИМ различаются веществом, температурой применения и конструктивным исполнением. В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ относятся к однозначным или многозначным ИМ.
Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки или пластины, стеклянного резервуара с фторопластовой насадкой.

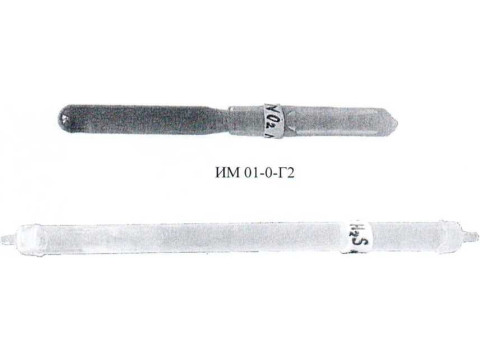

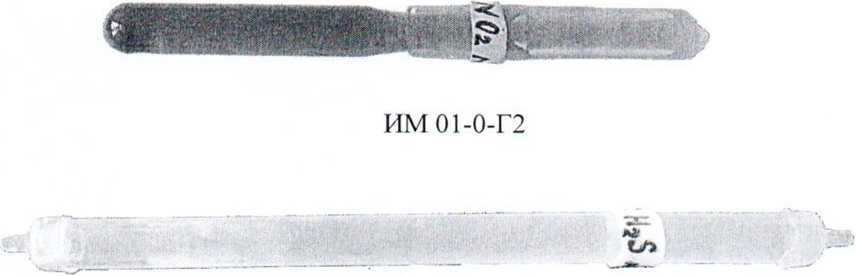

Общий вид ИМ представлен на рисунке 1.
ИМ 03-М-А2
ИМ 05-М-А2
ИМ 06-М-А2
ИМ 07-М-А2
ИМ 09-М-А2
Рисунок 1 - Общий вид источников микрогютоков
Обязательные метрологические требования: Таблица 1
|
Условное обозначение ИМ |
Вещество |
Номинальное значение температуры. С° |
<онст- РУК-тив-ное исполнение ИМ |
Диапазон производительности1’ ИМ, мкг/мин |
Температурный коэффициент (а), град |
Номер конструкторской документа |
|
имоо-о-п |
Диоксид азота no2 |
30,0 |
П |
от 0,1 до 3 |
0,032 |
ИБЯЛ.418319.013 |
|
ИМ01-0-Г2 |
Диоксид азота no2 |
30,0 |
Г2 |
от 0,3 до 6 |
0.032 |
ИБЯЛ.418319.013-01 |
|
ИМ03-М-А2 |
Сероводород H2S |
30,0 35.0 |
А2 А2 |
от 0,2 до 6 от 0,3 до 8 |
0,029 |
ИБЯЛ.418319.013-03 |
|
ИМ05-М-А2 |
Диоксид серы SO2 |
30,0 35,0 40,0 |
А2 А2 А2 |
от 0,1 до 6 от 0,3 до 8 от 2 до 12 |
0,029 |
ИБЯЛ.418319.013-05 |
|
ИМ06-М-А2 |
Аммиак NH3 |
30.0 35.0 40,0 |
А2 А2 А2 |
от 0,1 до 2 от 0,5 до 3 от 2 до 6 |
0.032 |
ИБЯЛ.418319.013-06 |
|
ИМ07-М-А2 |
Этилмеркаптан C2H5SH |
60,0 80,0 100.0 120.0 |
А2 А2 А2 А2 |
от 0.2 до 1 от 0,5 до 10 от 1 до 35 от 2 до 20 |
0.032 |
ИБЯЛ.418319.013-07 |
|
ИМ08-М-Г1 |
Хлор С12 |
30,0 35,0 |
П Г1 |
от 0,1 до 0.5 от 0.5 до 2 |
0.032 |
ИБЯЛ.418319.013-08 |
|
ИМ09-М-А2 |
Хлор С12 |
30.0 35,0 |
А2 А2 |
от 0,5 до 15 |
0.032 |
ИБЯЛ.418319.013-09 |
|
ИМ24-М-А2 |
Декан С|()Н22 |
130.0 150.0 |
А2 А2 |
от 8 до 10 от 10 до 30 |
0.032 |
ИБЯЛ.418319.013-14 |
|
ИМ83-М-А2 |
Гептан С7Н|6 |
80,0 90,0 110,0 120,0 |
А2 А2 А2 А2 |
от 0.5 до 2 от 2 до 6 от 6 до 15 от 15 до 30 |
0.032 |
ИБЯЛ.418319.013-15 |
|
ИМ85-М-А2 |
Октан С8Н18 |
80.0 100,0 110.0 |
А2 А2 А2 |
от 0.5 до 2 от 2 до 10 от 8 до 15 |
0.032 |
ИБЯЛ.418319.013-16 |
|
ИМ87-О-А2 |
Нонан С9Н20 |
120,0 |
А2 |
от 5 до 12 |
0,032 |
ИБЯЛ.418319.013-17 |
|
ИМ125-М-А1 |
Сероводород IBS |
30,0 35,0 |
А1 AI |
от 0.1 до 3 от 0.6 до 4 |
0,029 |
ИБЯЛ.418319.013-10 |
|
ИМ126-М-А1 |
Диоксид серы SO2 |
30.0 35.0 40,0 |
А1 AI А1 |
0,1 до 3 0,6 до 4 от 1 до 6 |
0.029 |
ИБЯЛ.418319.013-11 |
|
ИМ127-О-А1 |
Хлор С12 |
30,0 |
А1 |
от 0,2 до 5 |
0,032 |
ИБЯЛ.418319.013-12 |
|
ИМ 128-О-В |
Хлор С12 |
30,0 |
В |
от 0.2 до I |
0,032 |
ИБЯЛ.418319.013-13 |
|
1 Конкретные значения производительности (G. мкг/мин) приведены в |
паспорте на ИМ. | |||||
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности (80) ИМ (пределы допускаемой относительной погрешности значений производительности, воспроизводимых источником микропотока), %: при производительности < 1,0 мкг/мин при производительности > 1,0 мкг/мин |
±7 ±5 |
|
Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более |
±15 |
|
Номинальные значения температур (Тн), °C |
В соответствии с таблицей 1 |
|
Коэффициент функции влияния температуры на производительность ИМ при (Тн ± 1) °C (температурный коэффициент (а), град'1 |
В соответствии с таблицей 1 |
|
Пределы допускаемой относительной погрешности температурного коэффициента. %. |
±10 |
|
ИМ относятся к невосстанавливаемым, перемонтируемым, однофункциональным изделиям. Предельное состояние ИМ, определяемое наличием вещества в ИМ в % от полной вместимости (визуально) или от массы, менее |
10 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: диаметр длина |
от 4 до 10 от 15 до 135 |
|
Масса, г, не более |
20 |
|
Заполнение ИМ веществом, %, не менее1’ |
70 (от полной вместимости) |
|
Заполнение ИМ веществом с содержанием основного компонента, %, не менее |
99,0 |
|
Гарантийный срок годности ИМ (интервал времени, в течение которого гарантируется соответствие метрологических характеристик ИМ требованиям ИБЯЛ. 418319.013 ТУ) с момента выпуска при соблюдении условий транспортировки, хранения и эксплуатации и соответствия требованию предельного состояния'1, месяцев |
12 |
|
”По согласованию с заказчиком допускается заполнение веществом не менее, чем 60 % от полной вместимости. 2)Для ИМ с производительностью не более 0,5 мкг/мин допускается заполнение веществом не менее чем 50 % от полной вместимости. 'Допускается заполнение ИМ веществом с содержанием основного компонента не менее 97 % при условиях: определения содержания основного компонента по МИ, аттестованной в соответствии с ГОСТ Р 8.563-2009*; отсутствия в веществе летучих компонентов. 4,При непрерывном использовании ИМ (круглосуточное термостатирование и обдув) с производительностью^ 10 мкг/мин срок годности ограничивается предельным состоянием. | |
Таблица 3 - Конструктивные исполнения ИМ
|
Условное обозначение, исполнения |
Особенность конструкции |
Схема ИМ |
Длина проницаемого сосуда, мм |
Наружный диаметр проницаемого сосуда, мм | ||||||
|
А1 |
Трубка'* |
— |
— |
— |
от 15 до 135 |
4 | ||||
|
А2 |
от 6 до 8 | |||||||||
|
В |
Фторопластовая пластина с внутренним углублением’1 |
л----------------- |
от 15 до 100 |
Основание 10x10 | ||||||
|
П |
Резервуар с трубкой’* |
— |
(__________________> |
от 15 до 135 |
4 | |||||
|
Г2 |
от 6 до 8 | |||||||||
^Проницаемые сосуды (модификации А) изготавливаются из фторопластовой трубки по ТУ 301-89-90 «Трубки из фторопласта Ф4МБ калиброванные».
2) Проницаемые сосуды (модификация В) изготавливается из пластины фторопласта Ф4МБ по ТУ 95-766-80 (Кирово-Чепецкий химзавод)
3) Резервуары (модификации Г) изготавливаются из стекла химически стойкого XC-I, ГОСТ 21400-75 или из стали 12Х18НЭТ ГОСТ 5632-72.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Источник микропотоков газов и паров ИМ1’ |
ИБЯЛ. 418319.013 ТУ |
1 шт. |
|
Контейнер пластмассовый |
— |
1 шт. |
|
Контейнер металлический |
— |
1 шт.2) |
|
Паспорт |
ИБЯЛ. 418319.013 ПС |
1 шт. |
|
1 ’Исполнение и производительность ИМ определяется при заказе. 2)Металлический контейнер поставляется для источников микропотоков сероводорода, хлора, диоксида азота, аммиака, этилмеркаптана, диоксида серы. | ||
Место нанесения знака утверждения типа средств измерений: на средстве
измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП 242-0578-2019 «ГСП. Источники микропотоков газов и паров ИМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 октября 2019 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавл и вающие:
требования к типу средств измерений:
приказ Госстандарта от 14.12.2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ИБЯЛ. 418319.013 ТУ «Источники микропотоков газов и паров ИМ. Технические условия»;
методику поверки:
МП 242-0578-2019 «ГСИ. Источники микропотоков газов и паров ИМ. Методикг поверки»
Перечень средств поверки:
вторичный эталон в соответствии с Государственной поверочной схемой, утвержденной приказом Госстандарта от 14.12.2018 № 2664;
источники микропотоков газов и паров ИМ (меры) — эталоны сравнения или эталоны 0-го разряда в соответствии с Государственной поверочной схемой, утвержденной приказом Госстандарта от 14.12.2018 № 2664.
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИМ с требуемой точностью.
Знак поверки наносится в виде наклейки на свидетельство о поверке.
Программное обеспечение: отсутствует.
"Приведенные по тексту ссылки на документы «ГОСТ Г» носят справочной характер.
